Тормозная система грузовиков Scania. Руководство - часть 23

2

©

10:02-03

Оглавление

Меры безопасности

......................................................................................... 3

Расположение аппаратов на шасси

......................................................................................... 4

Техническое описание

Тормозной кран ........................................................... 5
Модулятор АБС .......................................................... 7
Регулятор тормозных сил ......................................... 8

Тип 1, грузовые автомобили
с рессорной подвеской...................................... 9
Тип 2, грузовые автомобили
с пневматической подвеской ........................ 10
Тип 3а, грузовые автомобили
с рессорной подвеской.................................... 11
Тип 3б, грузовые автомобили
с пневматической подвеской ........................ 12

Аварийный тормозной клапан ............................... 13
Ускорительный клапан .............................................15
Аналоговый и релейный датчики давления.........17
Клапан ограничения давления ................................18

Руководство по ремонту

Тормозной кран ......................................................... 20
Регулятор тормозных сил ....................................... 23

Рессорная подвеска ......................................... 24
Пневматическая подвеска ............................. 30

Оглавление

10:02-03

©

3

Меры безопасности

!

ПРЕДУПРЕЖДЕНИЕ!

К ремонту тормозной системы автомобиля допускается
только хорошо обученный персонал, обладающий
необходимыми знаниями и навыками проведения
работ. При возникновении затруднений обратитесь за
помощью к техническому руководителю.

При техническом обслуживании и ремонте тормозной
системы очень важно следовать всем инструкциям
Руководства, чтобы избежать несчастных случаев и
травмирования персонала.

Важно также применять только исправные и
подходящие тормозные аппараты и запасные части.
Отказ тормозной системы из-за неисправного или
неподходящего аппарата или запасной части может
стать причиной дорожно-транспортного происшествия
с тяжелыми последствиями.

Меры безопасности

4

©

10:02-03

Расположение аппаратов на шасси

4

Тормозная камера

7c  Ресивер переднего контура
7d  Ресивер заднего контура
12 Тормозной кран
16 Аналоговый и релейный датчики давления, передний контур T1
16 Аналоговый и релейный датчики давления, задний контур T2
17 Выключатель стоп-сигнала B1
19 Ускорительный клапан, задний контур
19a Ускорительный клапан, противобуксовочная система TC
19c Ускорительный клапан, передний контур
19d Ускорительный клапан с повышенным давлением открытия, задний контур
49 Регулятор тормозных сил
51 Модулятор ABS, V3-V6 и V46-V47
55 Контрольный вывод
79 Аварийный тормозной клапан
84 Звуковой сигнализатор N1
W6 Визуальный сигнализатор падения давления воздуха

Расположение аппаратов на шасси

10:02-03

©

5

Техническое описание

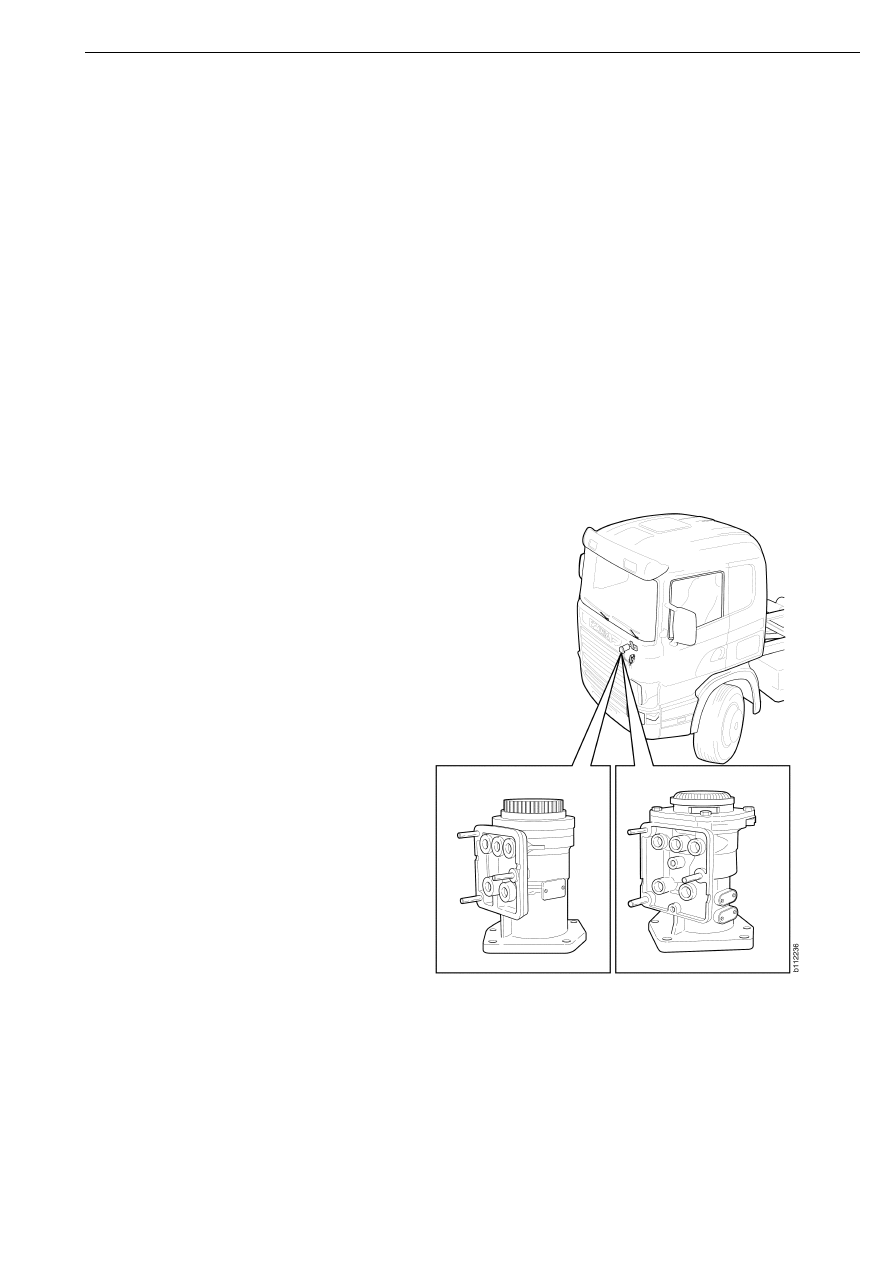

Тормозный краны Bosch и Wabco

Устройство и функционирование

Общие сведения
Тормозной кран предназначен для
управления торможением автомобиля и
состоит из двух секций, обслуживающих
соответственно передний и задний контуры
рабочей тормозной системы. Секция заднего
контура управляется механически от
тормозной педали. Секция переднего
контура управляется пневматически
давлением воздуха в секции заднего контура.
Тормозной кран сконструирован таким
образом, что при отказе любого контура
второй контур остается работоспособным и
обеспечивает затормаживание автомобиля.

Bosch

Wabco

Тормозной кран
