Тормозная система грузовиков Scania. Руководство - часть 22
28
ã
10:02-02
Регулировка давления разгрузки компрессора, воздухоосушители
Haldex и Wabco
Спецификация
На воздухоосушителе Haldex винт
регулировки давления разгрузки
компрессора расположен на боковой
поверхности корпусе под резиновым
колпачком. Регулировочный винт на
воздухоосушителе Wabco снабжен
головкой с внутренним шестигранником.
При заворачивании регулировочного
винта давление разгрузки компрессора
увеличивается, а при выворачивании -
уменьшается.
Диапазон регулировки давления
разгрузки составляет ± 0,5 бар.
Давление разгрузки компрессора
подлежит регулировке, если оно вышло
за пределы установленного диапазона.
Диапазон давлений разгрузки
компрессора
Воздухоосушитель Haldex
12,2±0,2 - 11,1+0,5/-0 бар
Воздухоосушитель Wabco
9,3±0,2 - 8,4±0,3 бар
Винт регулировки давления разгрузки
компрессора, воздухоосушитель Haldex
Винт регулировки давления разгрузки
компрессора, воздухоосушитель Wabco

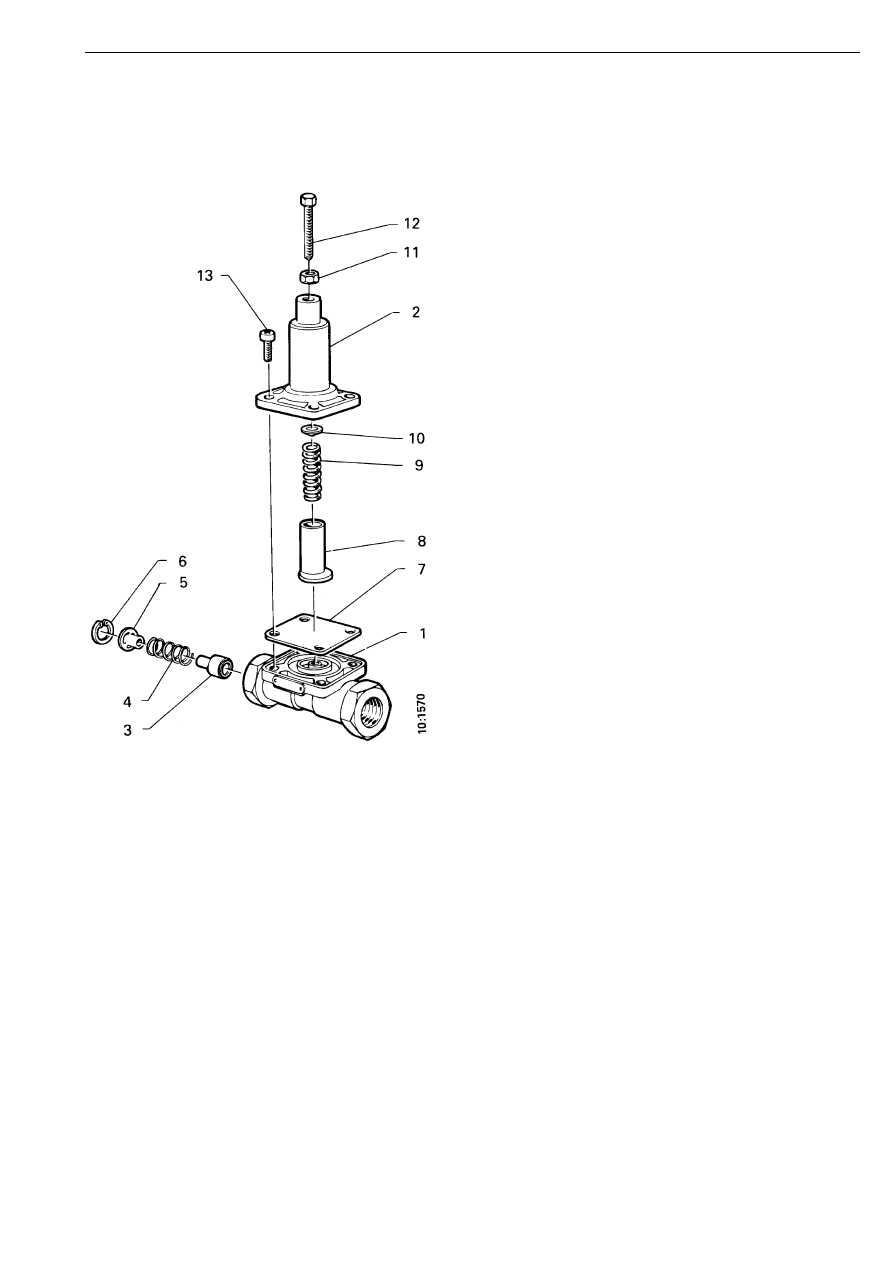

Одинарный защитный
клапан
Разборка
!
ПРЕДУПРЕЖДЕНИЕ!
Будьте внимательны при разборке,
поскольку даже сравнительно слабая
пружина может вас травмировать при
неосторожном обращении.
Регулировка давления
