Тормозная система грузовиков Scania. Руководство - часть 21

24

ã

10:02-02

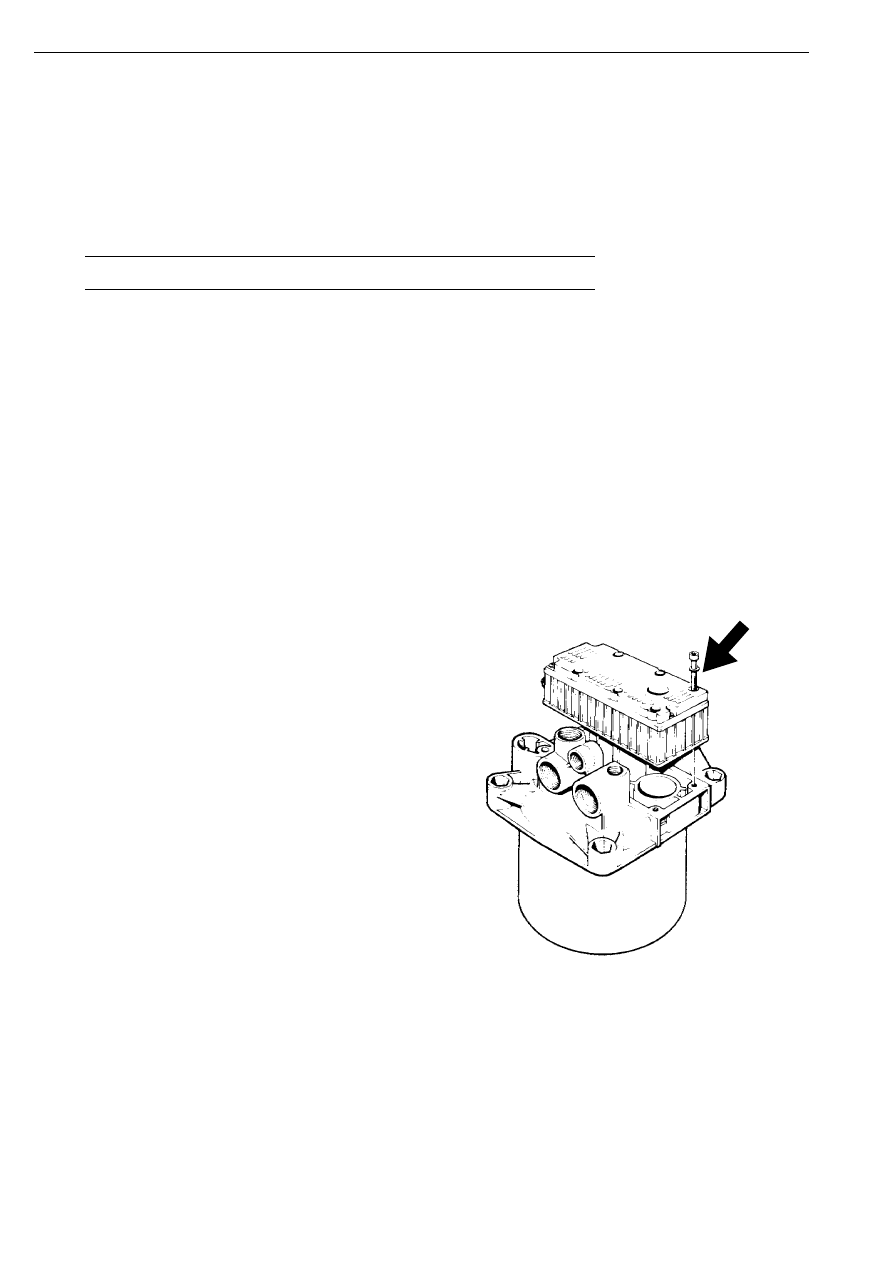

Замена клапанного блока,
воздухоосушитель Haldex

Спецификация

Примечание: При нарушении функций
регулирования давления и разгрузки
компрессора клапанный блок не может
быть отремонтирован. В случае отказа
клапанный блок подлежит замене в
сборе. Инструкции по замене приведены
ниже.

1

Снимите воздухоосушитель, следуя
инструкциям раздела "Замена
воздухоосушителя. Демонтаж".

2

Выверните болты и снимите
клапанный блок в сборе.

3

Очистите от загрязнений контактную
поверхность и проверьте состояние
уплотнительного кольца.

4

Установите новый клапанный блок,
вверните и затяните болты по
диагонали, начав с двух средних
болтов.

5

Установите на место остальные
детали, действуя в обратной
последовательности.

Моменты затяжки

Болты крепления клапанного блока

8 Н.м

10_2718

Клапанный блок

10:02-02

ã

25

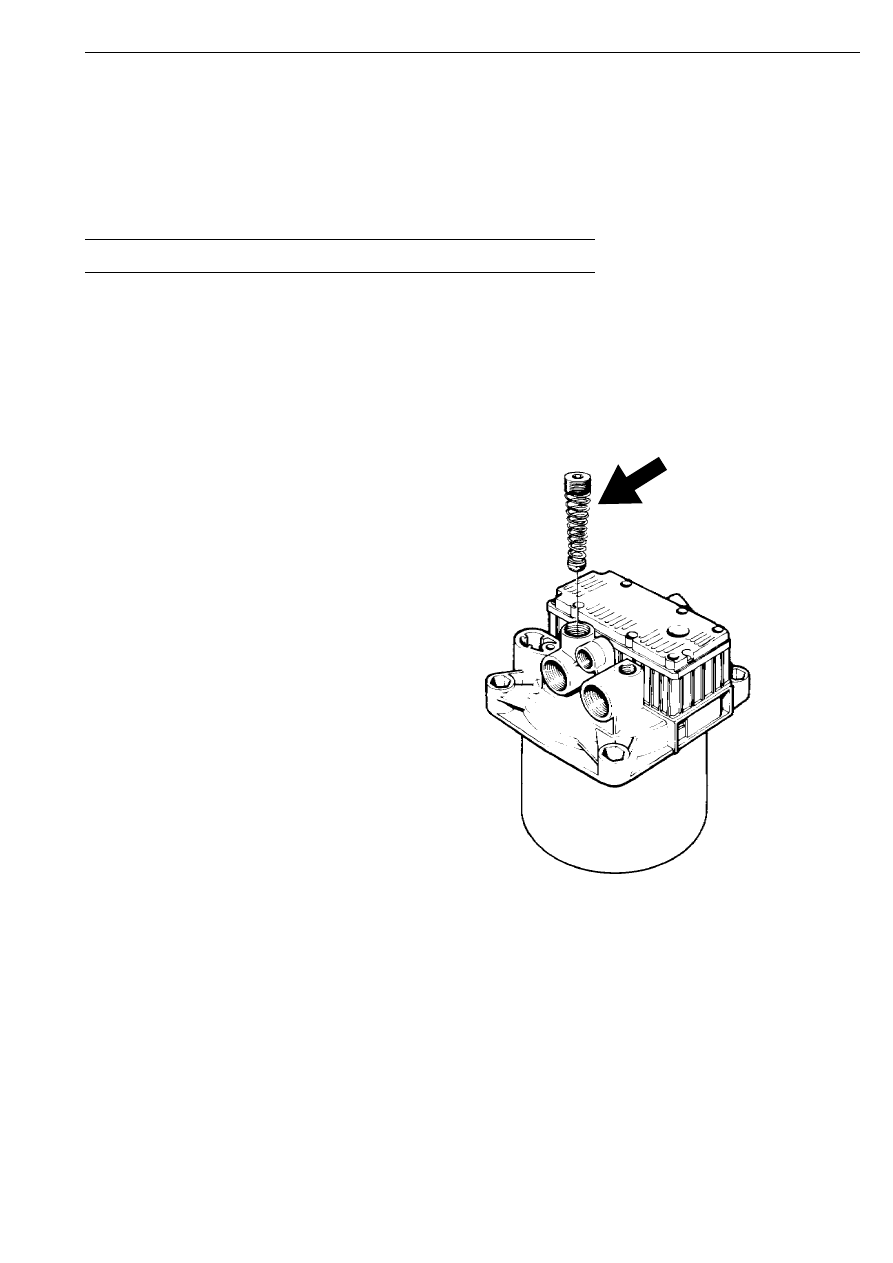

Очистка и проверка обратного клапана, воздухоосушитель Haldex

Спецификация

1

Снимите воздухоосушитель, следуя
инструкциям раздела "Замена
воздухоосушителя. Демонтаж".

2

Выньте детали обратного клапана.

3

Очистите от загрязнений и проверьте
состояние обратного клапана и
пружины. При необходимости
замените неисправные детали
клапана.

4

Установите на место детали
обратного клапана.

5

Установите на место
воздухоосушитель.

Моменты затяжки

Пробка обратного клапана

30 Н.м

10_2719

Обратный клапан

26

ã

10:02-02

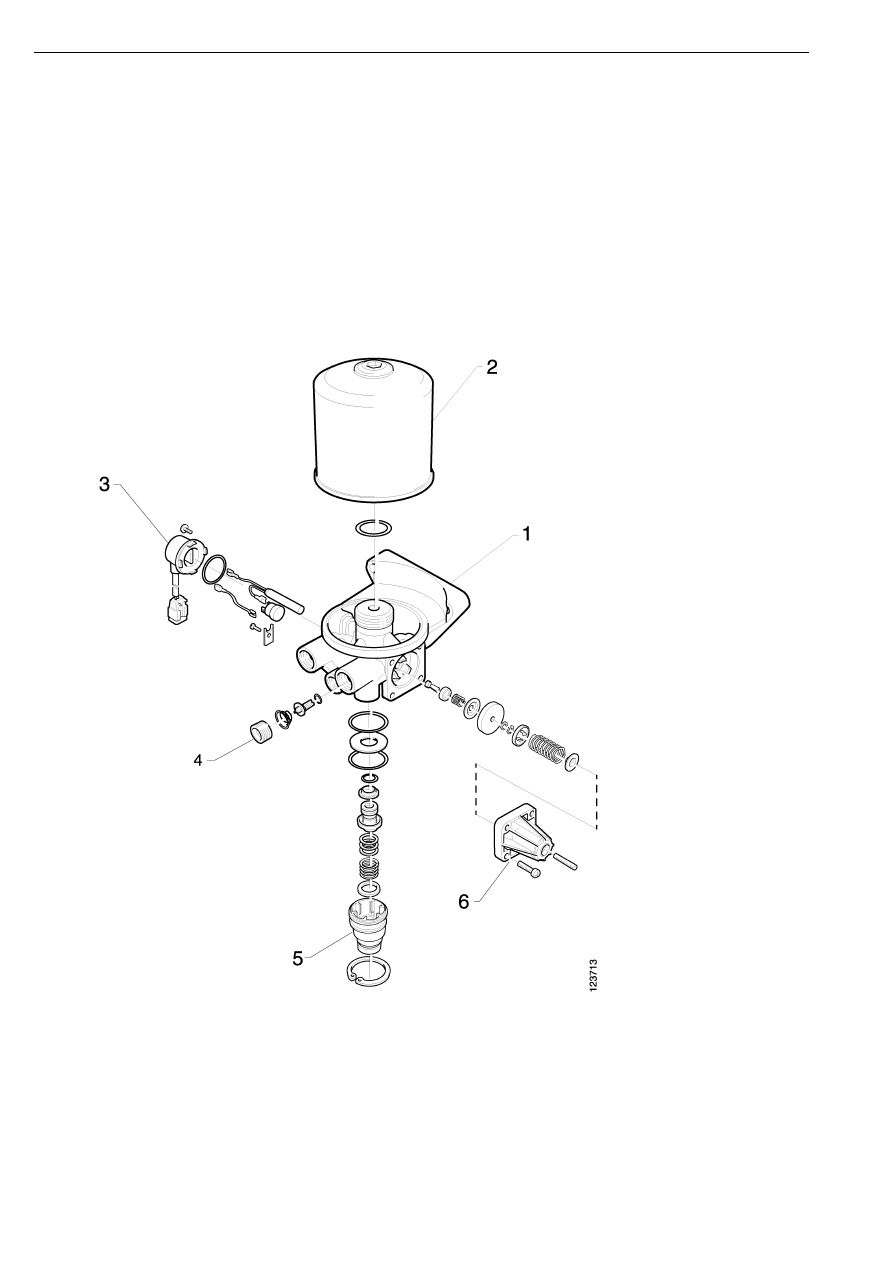

Замена обратного клапана и регулятора давления,
воздухоосушитель Wabco

В сервисную сеть поставляются два
ремонтных комплекта с различными
номерами по каталогу, которые
предназначены для воздухоосушителя
Wabco. Первый ремонтный комплект
включает в себя уплотнительные кольца
для воздухоосушителя и обратного

клапана. Во второй комплект входят
детали для ремонта регулятора давления.

1

Корпус воздухоосушителя

2

Патрон с адсорбентом

3

Электроподогреватель

4

Обратный клапан

5

Выпускной клапан

6

Регулятор давления

Обратный клапан и регулятор давления

10:02-02

ã

27

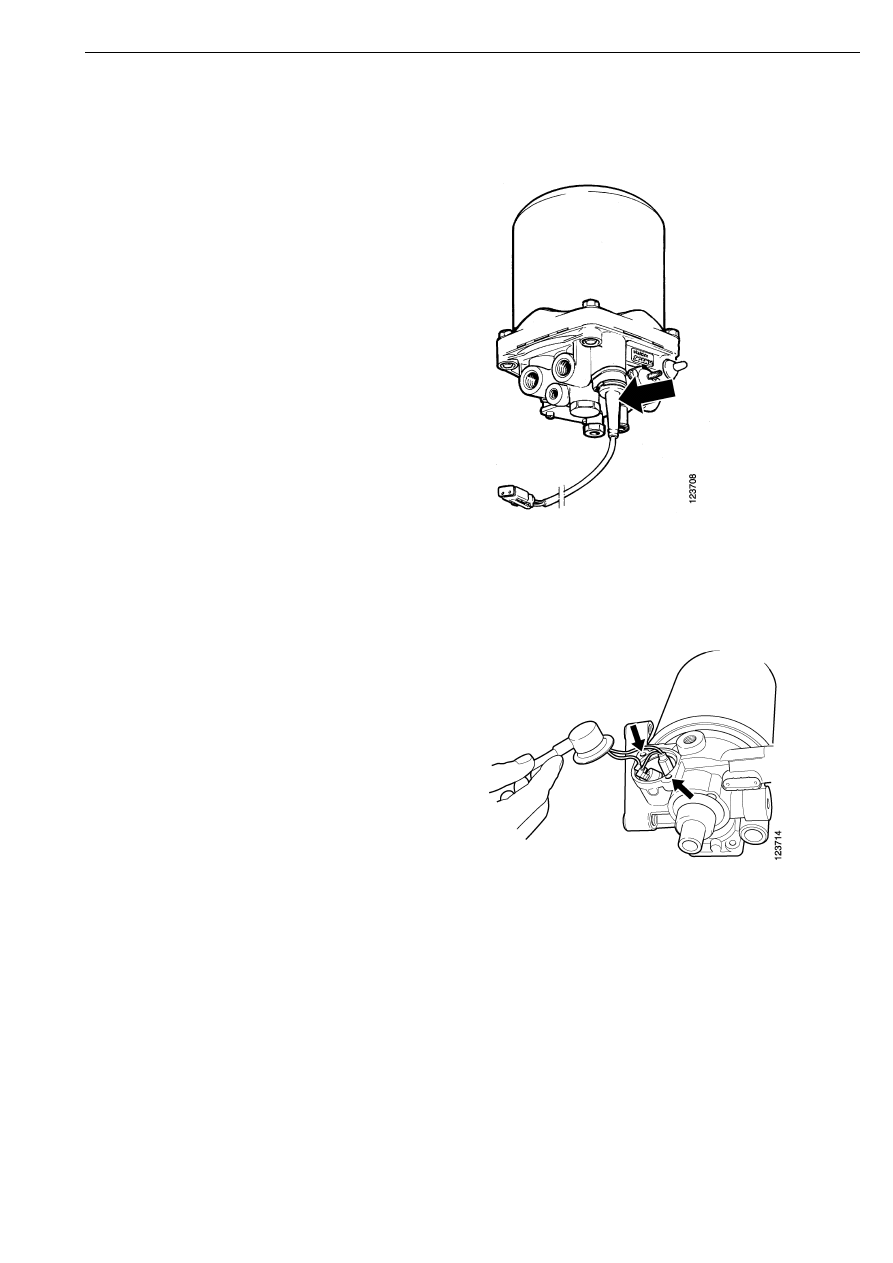

Замена электроподогревателя, воздухоосушители Haldex и Wabco

Демонтаж

Воздухоосушитель Haldex

1

Снимите воздухоосушитель, следуя
инструкциям раздела "Замена
воздухоосушителя. Демонтаж".

2

Отверните винты крепления
термостата.

3

Замените электроподогреватель.

4

Замените уплотнительное кольцо.

Воздухоосушитель Wabco

1

Снимите воздухоосушитель, следуя
инструкциям раздела "Замена
воздухоосушителя. Демонтаж".

2

Отверните два винта крепления
крышки, под которой находятся
термоэлемент электроподогревателя
и термостат.

3

Выверните винт и снимите шайбу,
удерживающую термостат.

4

Замените электроподогреватель.

5

Замените уплотнительное кольцо.

Монтаж

Установите все детали на место, действуя
в обратной последовательности.

Электроподогреватель
