Тормозная система грузовиков Scania. Руководство - часть 19





16

ã

10:02-02

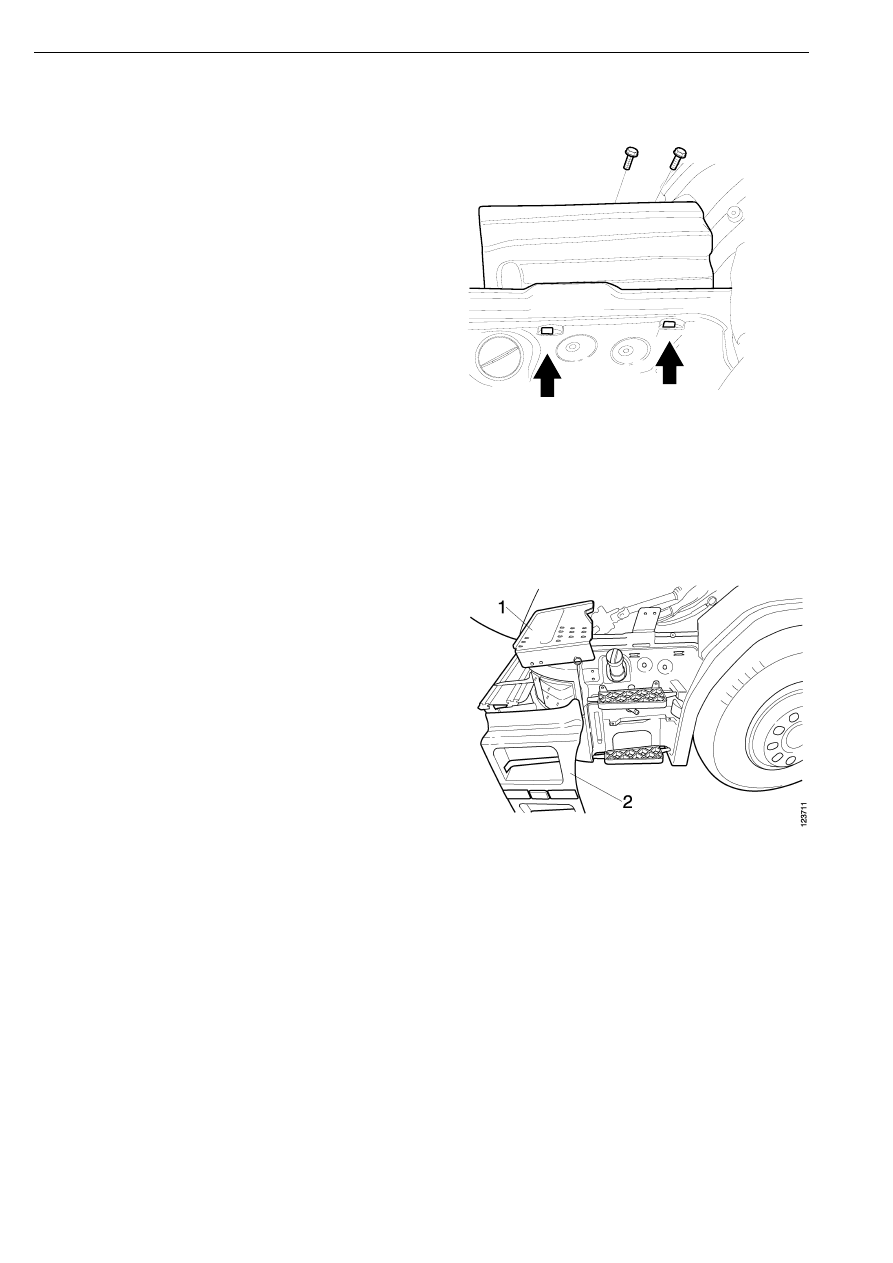

Обеспечение доступа к
воздухоосушителю

1

Сбросьте давление из тормозной
системы.

2

Сбросьте остаточное давление
в воздухоосушителе через штуцер
зарядки пневмосистемы.
Воспользуйтесь для этого отверткой.

3

Поднимите кабину или откройте
капот.

4

Отверните болты, нажмите на лапки
фиксаторов и снимите зашитную
крышку. (Эта операция не
выполняется на новых автомобилях
с металлической площадкой, а также
на автомобилях с кабиной типа Т).

1

0

2

3

2

8

Дополнительные операции на
автомобиле с кабиной типа Т

1

Демонтируйте площадку 1.

2

Демонтируйте пластмассовый
кожух подножки 2.

Монтаж

Выполните описанные выше операции
в обратной последовательности.

Воздухоосушитель

10:02-02

ã

17

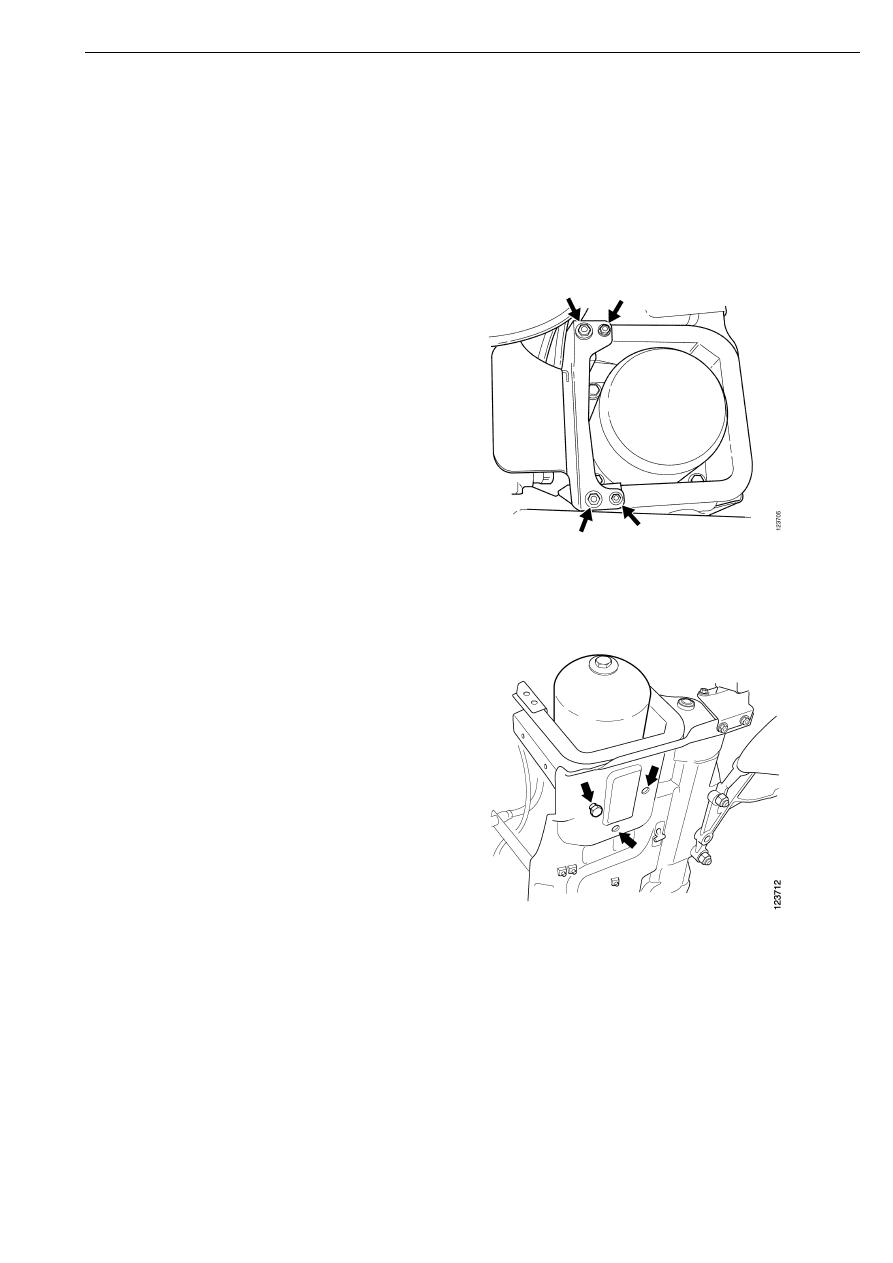

Замена воздухоосушителя

Демонтаж

1

Выполните операции, описанные
выше в разделе "Обеспечение доступа
к воздухоосушителю".

2

Снимите передний брызговик крыла.

3

Снимите подножку.

4

Выверните четыре винта крепления
кронштейна четверного защитного
клапана и металлической защитной
площадки (последняя отсутствует на
автомобилях более раннего выпуска).

5

Отсоедините все трубопроводы от
корпуса воздухоосушителя.

6

Отсоедините разъем
электроподогревателя.

7

Выверните болты крепления
воздухоосушителя к кронштейну.
Сдвиньте вперед четверной защитный
клапан, поднимите и снимите
воздухоосушитель.

Воздухоосушитель

Монтаж

1

Установите воздухоосушитель на
место, выполнив описанные выше
операции в обратном порядке.

2

Проверьте включение режима
разгрузки компрессора и
герметичность соединений воздушных
трубопроводов.

18

ã

10:02-02

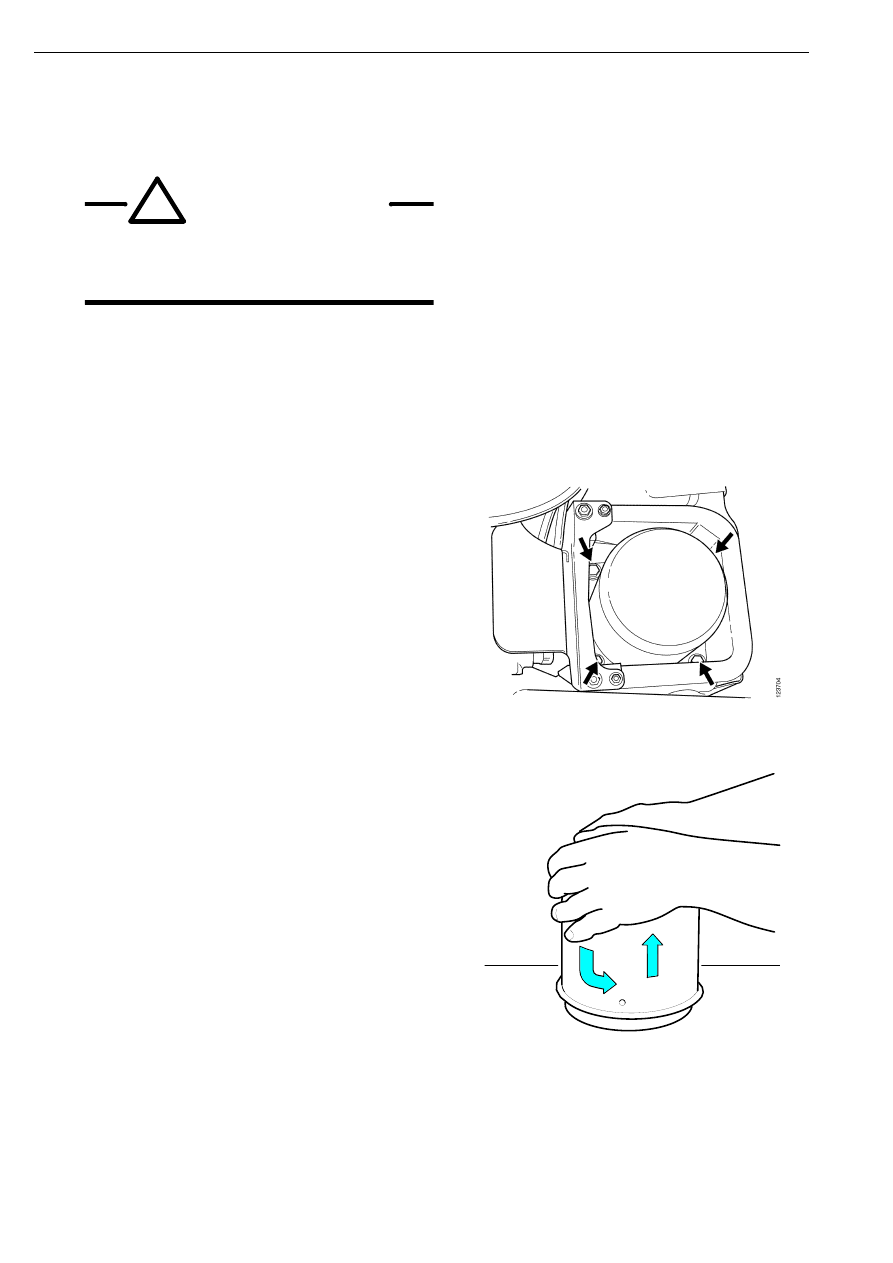

Замена патрона с адсорбентом, воздухоосушитель Haldex

!

ПРЕДУПРЕЖДЕНИЕ!

При несоблюдении приведенных
ниже инструкций вы рискуете
получить травму.

Демонтаж

1

Выполните подготовительные
операции, описанные выше в разделе
"Обеспечение доступа к воздухоосу-
шителю".

2

Отверните четыре болта крепления
патрона и снимите его.

Примечание: На автомобилях с номером
шасси до 1 218 254 гайки, находящиеся
в корпусе, не зафиксированы. Они могут
выпасть, что затруднит последующий
монтаж. На автомобилях более позднего
выпуска эти гайки закреплены.

3

Установите патрон с адсорбентом на
верстак, так чтобы металлический
колпак располагался сверху. Нажмите
сверху на колпак и опустите его вниз
примерно на 5 мм, затем поверните
колпак против часовой стрелки
примерно на 10°. Снимите колпак.

Примечание: На автомобилях более
раннего выпуска между патроном
с адсорбентом и металлическим
компаком размещена отдельная пружина.
В новом варианте исполнения патрона
отдельная пружина отсутствует, а ее
функции выполняет элемент
конструкции патрона.

4

Очистите от загрязнений
металлический колпак и корпус
воздухоосушителя.

1

0

2

6

4

5

1

2

Адсорбент

10:02-02

ã

19

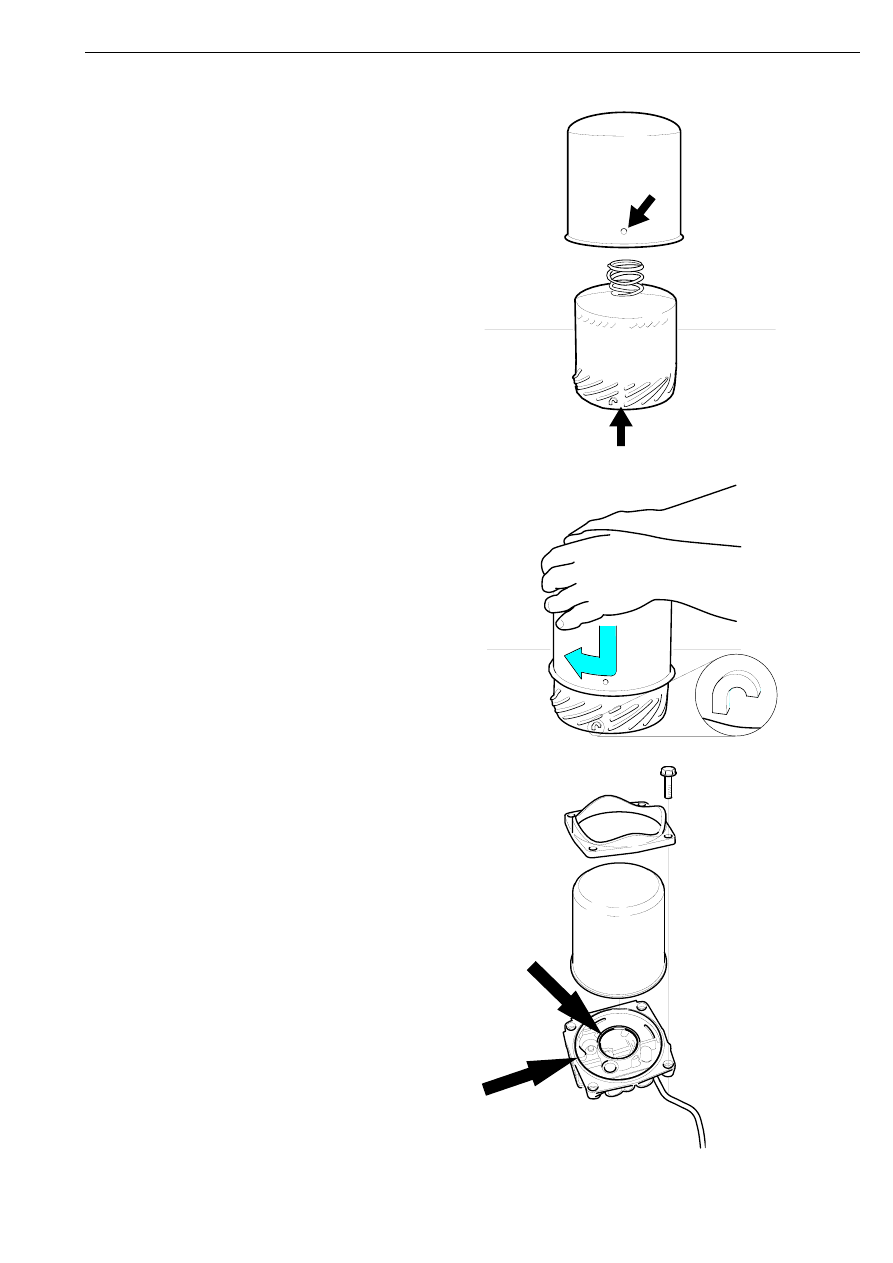

Установка патрона с адсорбентом,
вариант исполнения с отдельной
пружиной

1

Установите патрон с адсорбентом на
верстак. Проверьте, чтобы
направляющий элемент
металлического колпака
располагался точно над зазором
между наклонными винтовыми
ребрами патрона.

10_2646

2

Нажмите на металлический колпак до
упора и поверните его по часовой
стрелке примерно на 10°.

ВНИМАНИЕ! Проверьте, чтобы
направляющий элемент металлического
колпака не мог повредить винтовые
ребра патрона с адсорбентом.

1

0

2

6

44

3

Установите новые уплотнительные
кольца круглого сечения. Смажьте
новые уплотнительные кольца
смазкой 319 308, используемой для
тормозных аппаратов.

10

_

2327

Адсорбент
