8
ã
10:02-02
Разгрузка компрессора
Разгрузочное устройство
воздухоосушителя Haldex работает в две
стадии, что значительно снижает уровень
шума.
Сначала поднимается выпускной
поршень и направляет поток воздуха от
компрессора в выпускное отверстие.
Одновременно с открытием выпускного
клапана сжатый воздух поступает в
механизм разгрузки компрессора. При
этом воздух из регенерационного
ресивера проходит через адсорбент,
забирая из него накопившуюся влагу.
Система не опорожняется, благодаря
наличию на выходе обратного клапана.
Во второй стадии разгрузки выпускной
клапан под действием сжатого воздуха из
регенерационного ресивера садится на
седло. После падения давления
в воздухоосушителе выпускной клапан
откроется под действием усилия пружины
и выпустит оставшийся воздух
в атмосферу.
Когда давление в системе падает,
поршень регулятора давления при
определенном давлении воздуха
возвращается в исходное положение.
В это время воздух проходит в полость
под диафрагму выпускного поршня через
шток поршня и полость пружины.
Выпускной клапан закрывается, и
начинается фаза зарядки системы
сжатым воздухом.
Патрон с адсорбентом
Старый тип патрона, который отличался
наличием отдельной пружины между
металлическим колпаком и патроном,
снят с производства. В новом типе
патрона отдельная пружина отсутствует,
и ее функция выполняется элементом
патрона.

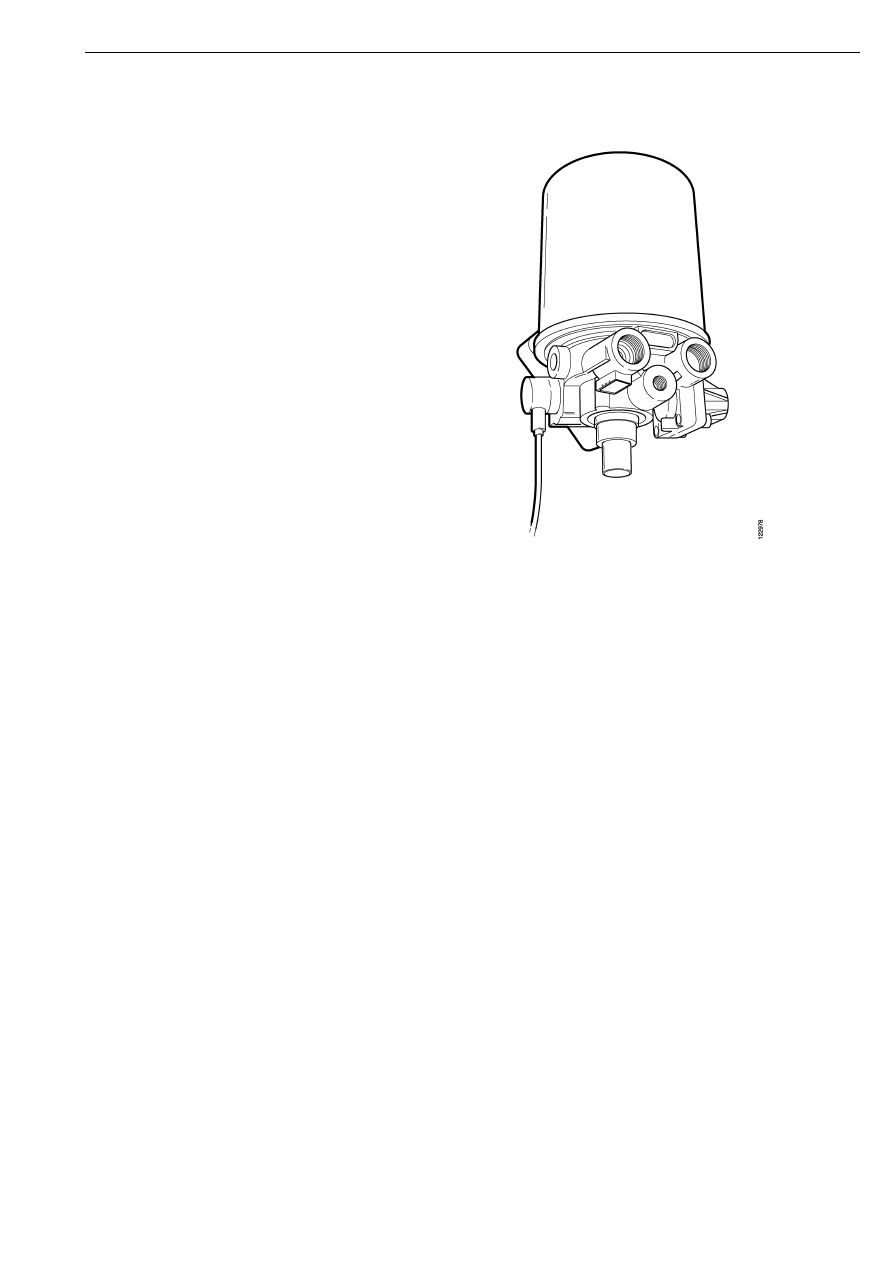

Воздухоосушитель
