Тормозная система грузовиков Scania. Руководство - часть 15

Другие источники подачи воздуха



10:02-01

33

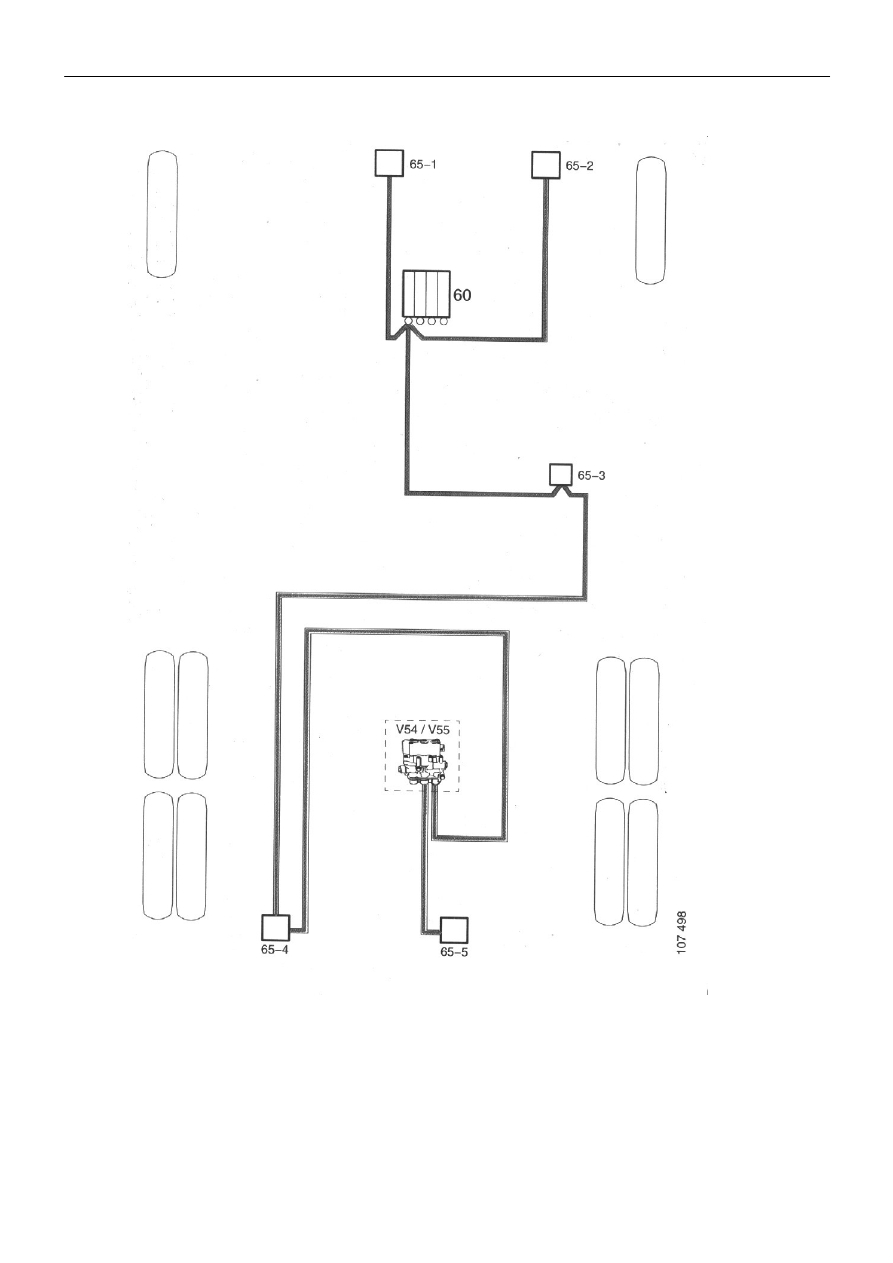

Схема других источников подачи воздуха












































60  Четырехконтурный  предохранительный
клапан
65-1 Патрубок коллектора  у блока педалей в
кабине
65-2 Патрубок коллектора у переднего блока
клапанов

65-3

Патрубок  коллектора  на  правой

стороне боковой балки рамы
65-4  Патрубок  коллектора  на  задней  левой
стороне поперечной балки
65-5  Патрубок  коллектора  на  задней  правой
стороне поперечной балки
V54/V55

Контрольный

клапан

ELC

ã

1 713 161

10:02-02

Издание  2

ru

Аппараты подготовки сжатого

воздуха

Техническое описание и руководство по

ремонту

2

ã

10:02-02

Оглавление

Техническое описание

Расположение аппаратов на шасси.................. 3
Воздухоосушитель, общие сведения................ 4
Воздухоосушитель Haldex ................................. 7
Воздухоосушитель Wabco .................................. 9
Четверной защитный клапан .......................... 10
Предохранительный клапан............................ 12
Одинарный защитный клапан ........................ 13
Редукционный клапан....................................... 14

Руководство по ремонту

Воздухоосушитель, общие сведения.............. 15
Технические характеристики.......................... 15
Обеспечение доступа к воздухоосушителю. 16
Замена воздухоосушителя ................................17
Замена патрона с адсорбентом,
воздухоосушитель Haldex ................................ 18
Замена патрона с адсорбентом,
воздухоосушитель Wabco ................................. 23
Замена клапанного блока,
воздухоосушитель Haldex ................................ 24
Очистка и проверка обратного клапана,
воздухоосушитель Haldex ................................ 25
Замена обратного клапана и регулятора
давления, воздухоосушитель Wabco .............. 26
Замена электроподогревателя,
воздухоосушители Haldex и Wabco................ 27
Регулировка давления разгрузки
компрессора, воздухоосушители Haldex и
Wabco .................................................................... 28
Одинарный защитный клапан ........................ 29

Оглавление

10:02-02

ã

3

Техническое описание

Расположение аппаратов на шасси

Расположение аппаратов на шасси

3 Компрессор
7k Регенерационный ресивер

13 Предохранительный клапан (14,3 бар)

35 Предохранительный клапан (19 бар)
36 Ресиверы пневмоподвески

39 Одинарный защитный клапан

55 Штуцер для подключения манометра и зарядки системы сжатым воздухом
58c Редукционный клапан (9,3 бар), для автомобилей с передней и задней
пневмоподвесками
60 Четверной защитный клапан

74(H4) Воздухоосушитель со встроенным регулятором давления
