Тормозная система грузовиков Scania. Руководство - часть 20

20

ã

10:02-02

4

Установите патрон на корпус
воздухоосушителя и вверните и
затяните болты.

5

Установите на место остальные
детали, действуя в обратной
последовательности.

6

Запустите двигатель. Дайте
поработать двигателю до включения
разгрузки компрессора и выпуска
воздуха из воздухоосушителя.
Проверьте отсутствие утечки воздуха
в процессе зарядки пневмосистемы.

Моменты затяжки

Болты крепления колпака

40 Н.м

Адсорбент

10:02-02

ã

21

Адсорбент

3

Установите патрон на корпус
воздухоосушителя, вверните и
затяните болты.

Моменты затяжки

Болты крепления колпака

40 Н.м

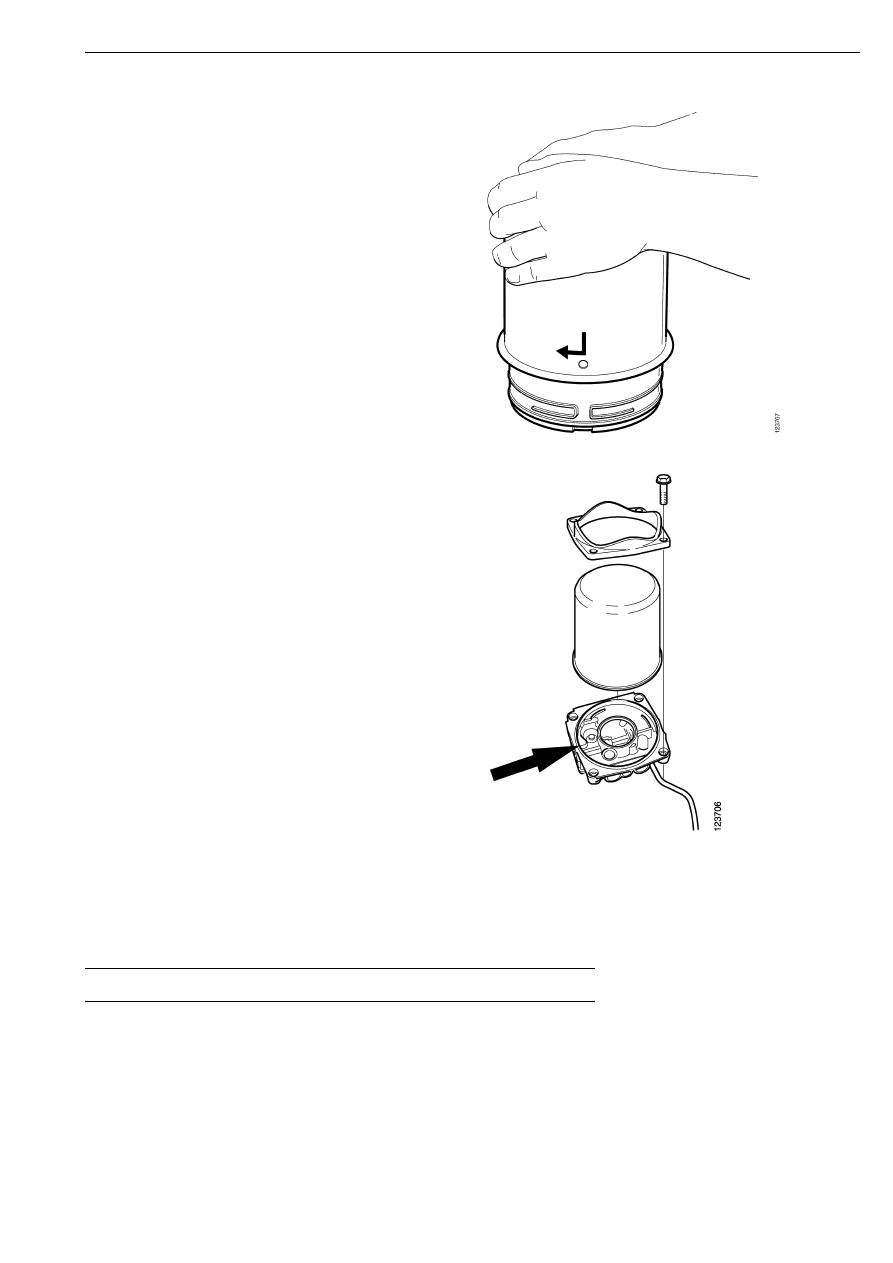

Установка патрона с адсорбентом,
вариант исполнения с
интегрированным упругим элементом

1

Установите новый патрон с
адсорбентом в колпак, нажмите на
колпак до упора и поверните его по
часовой стрелке до фиксации.

2

Установите новое уплотнительное
кольцо круглого сечения. Смажьте
новое уплотнительное кольцо
смазкой 319 308, используемой для
тормозных аппаратов.

22

ã

10:02-02

Адсорбент

4

Установите на место остальные
детали, действуя в обратной
последовательности.

5

Запустите двигатель. Дайте
поработать двигателю до включения
разгрузки компрессора и выпуска
воздуха из воздухоосушителя.
Проверьте отсутствие утечки воздуха
в процессе зарядки пневмосистемы.

10:02-02

ã

23

Адсорбент

!

ПРЕДУПРЕЖДЕНИЕ!

При несоблюдении приведенных
ниже инструкций вы рискуете
получить травму.

Демонтаж

1

Выполните подготовительные
операции, описанные выше в разделе
"Обеспечение доступа к воздухоосу-
шителю".

2

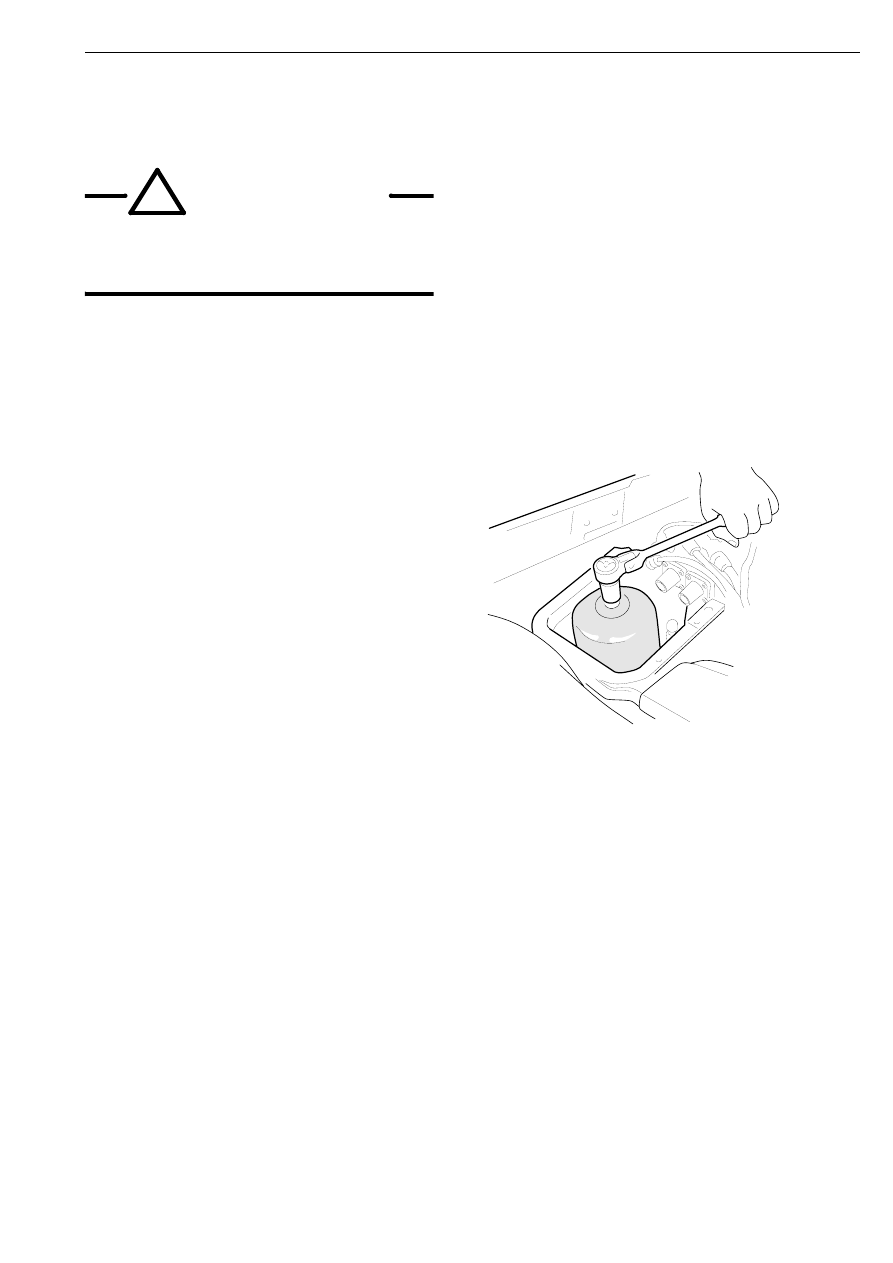

Снимите патрон с адсорбером.

3

Замените уплотнительное кольцо и
смажьте новое кольцо смазкой
319 308, используемой для тормозных
аппаратов.

4

Очистите от загрязнений контактную
поверхность резиновой прокладки
патрона.

5

Смажьте резиновую прокладку
патрона смазкой, используемой для
тормозных аппаратов. Наверните
патрон от руки. После посадки
патрона на корпус дополнительно
доверните его на 1/3 оборота.

6

Установите на место остальные
детали, действуя в обратной
последовательности.

7

Запустите двигатель. Дайте
поработать двигателю до включения
разгрузки компрессора и выпуска
воздуха из воздухоосушителя.
Проверьте отсутствие утечки воздуха
в процессе зарядки пневмосистемы.

104 921

Замена патрона с адсорбентом, воздухоосушитель Wabco
