Главные передачи RP730/731, RBP730 (Scania). Руководство - часть 25





08:05-01

ã

97

5

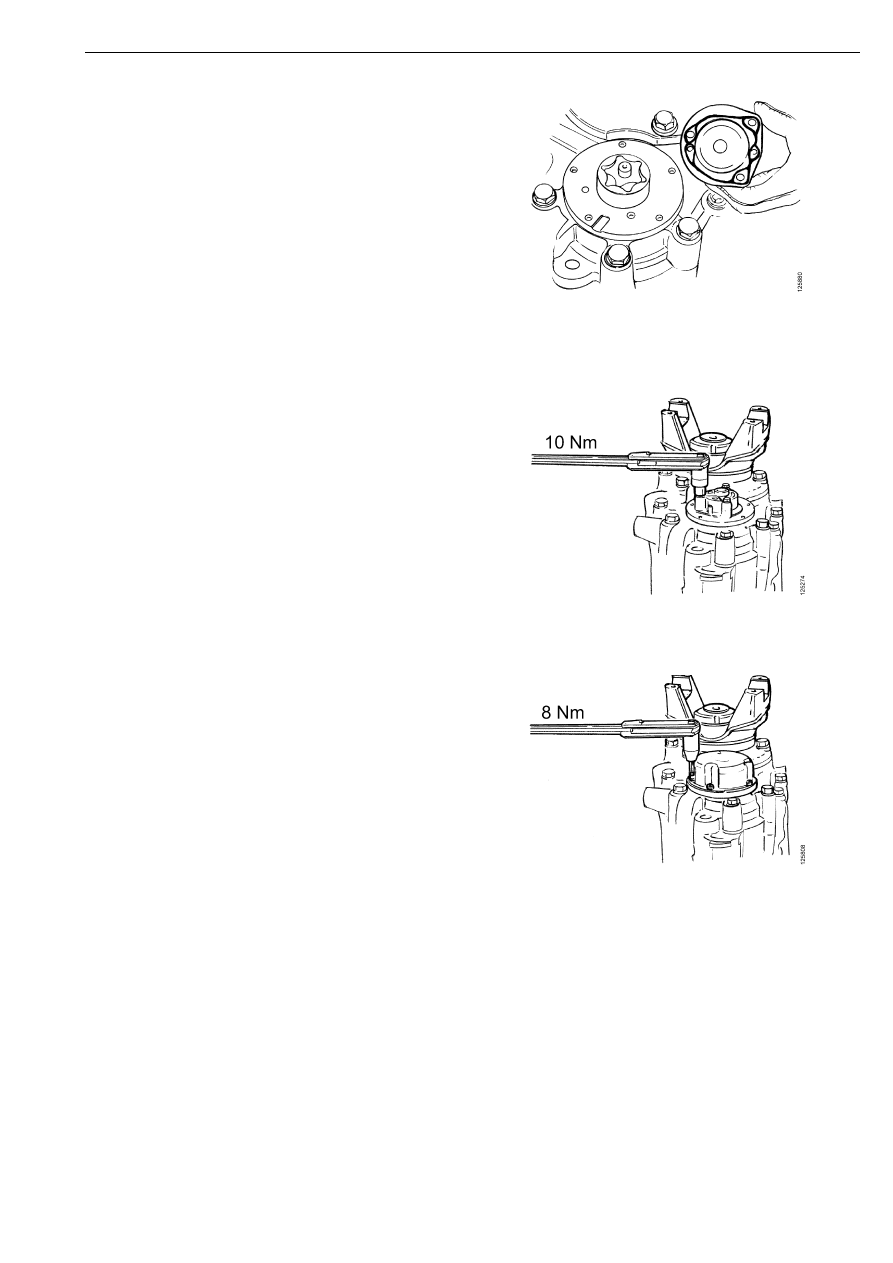

Нанесите герметик на привалочную
поверхность передней крышки насоса.
Будьте внимательны, нанося герметик
вокруг отверстий под болты.

6

Установите переднюю крышку насоса.
Момент затяжки 10 Н.м

7

Установите кожух насоса. Момент
затяжки 8 Н.м

Капитальный ремонт

98

ã

08:05-01

8

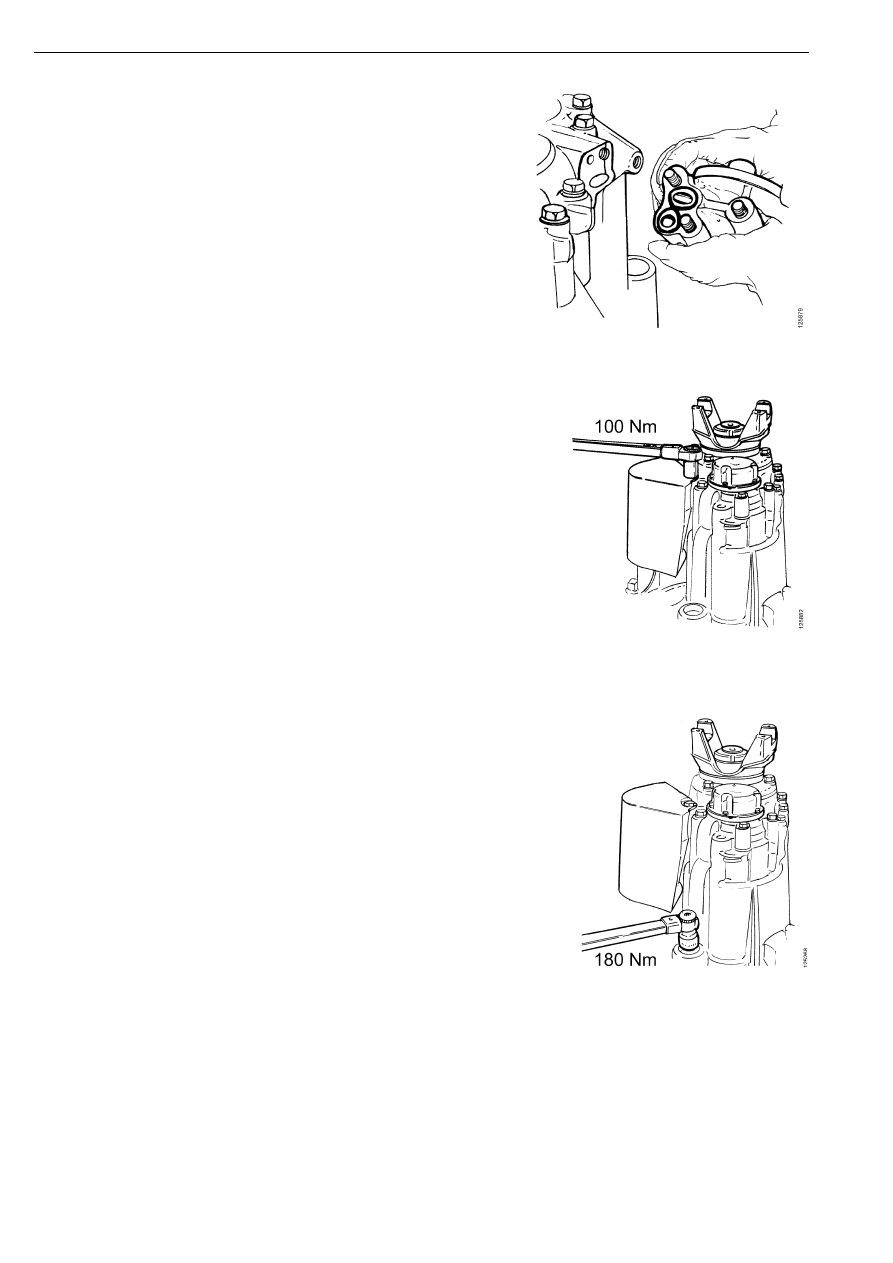

Нанесите герметик на привалочную
поверхность между кронштейном
фильтра и крышкой картера. Будьте
осторожны, нанося герметик вокруг двух
масляных каналов. Установите
кронштейн масляного фильтра. Момент
затяжки 40 Н.м

9

Смажьте маслом уплотнительное кольцо
нового фильтра и установите его на
кронштейн.

10 Установите защитный кожух фильтра.

Момент затяжки 100 Н.м

11 Установите на приемный масляный

фильтр новое (предварительно смазанное
маслом) уплотнительное кольцо и
медную прокладку.

12 Вверните в картер и затяните приемный

фильтр моментом 180 Н.м.

Капитальный ремонт

08:05-01

ã

99

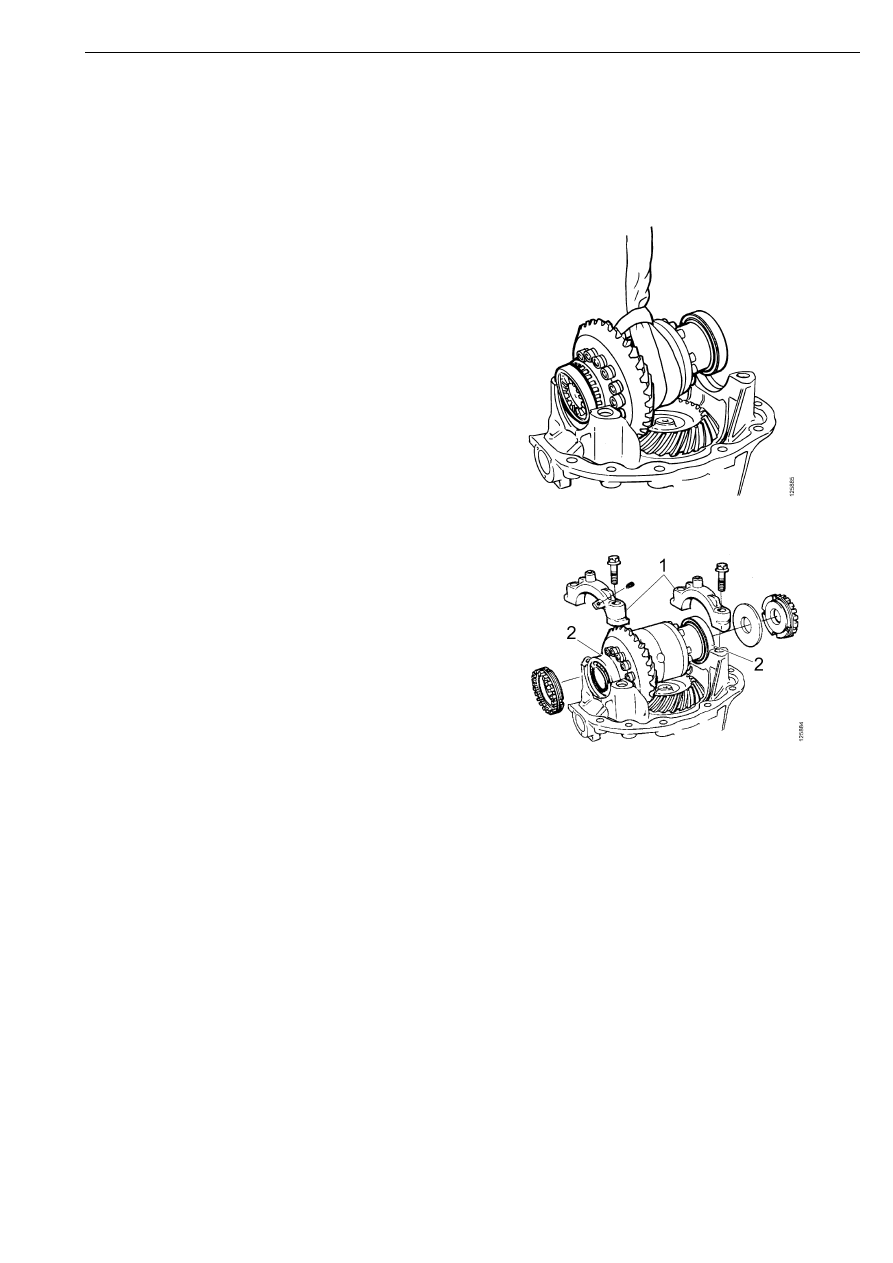

Монтаж межколесного дифференциала

1

Поверните картер главной передачи на
стенде.

2

Смажьте маслом два подшипника
дифференциала.

3

Установите дифференциал в картер
главной передачи. При этом наружные
кольца должны быть надеты на
соответствующие обоймы подшипников.

4

Установите на место крышки
подшипников. На одной из крышек
имеется вырез, которым она должна
сопрягаться с соответствующим вырезом
постели подшипника.

1

Крышка подшипника

2

Подшипник

Капитальный ремонт

100

ã

08:05-01

Регулировка преднатяга подшипников и бокового
зазора в зацеплении

Спецификация

Специальные инструменты и
приспособления

Прочие инструменты

Допустимый зазор

Боковой зазор в зацеплении

0,20 - 0,28 мм

Момент затяжки

Болты крепления крышек подшипников

120 Н.м + 60°

Фиксирующие винты регулировочных гаек

10 Н.м

Обозначение

Наименование

Рисунок

Настенная панель
инструментов

98 075

Индикатор часового типа

D2

Обозначение

Наименование

Рисунок

Настенная панель
инструментов

587 250

Стойка с магнитным
основанием

10

20

30

40

50

60

70

80

90

0

10

20

30

40

50

60

70

80

90

15

10

5

00_1637

98 075

102350

Капитальный ремонт
