08:05-01

ã

89

2

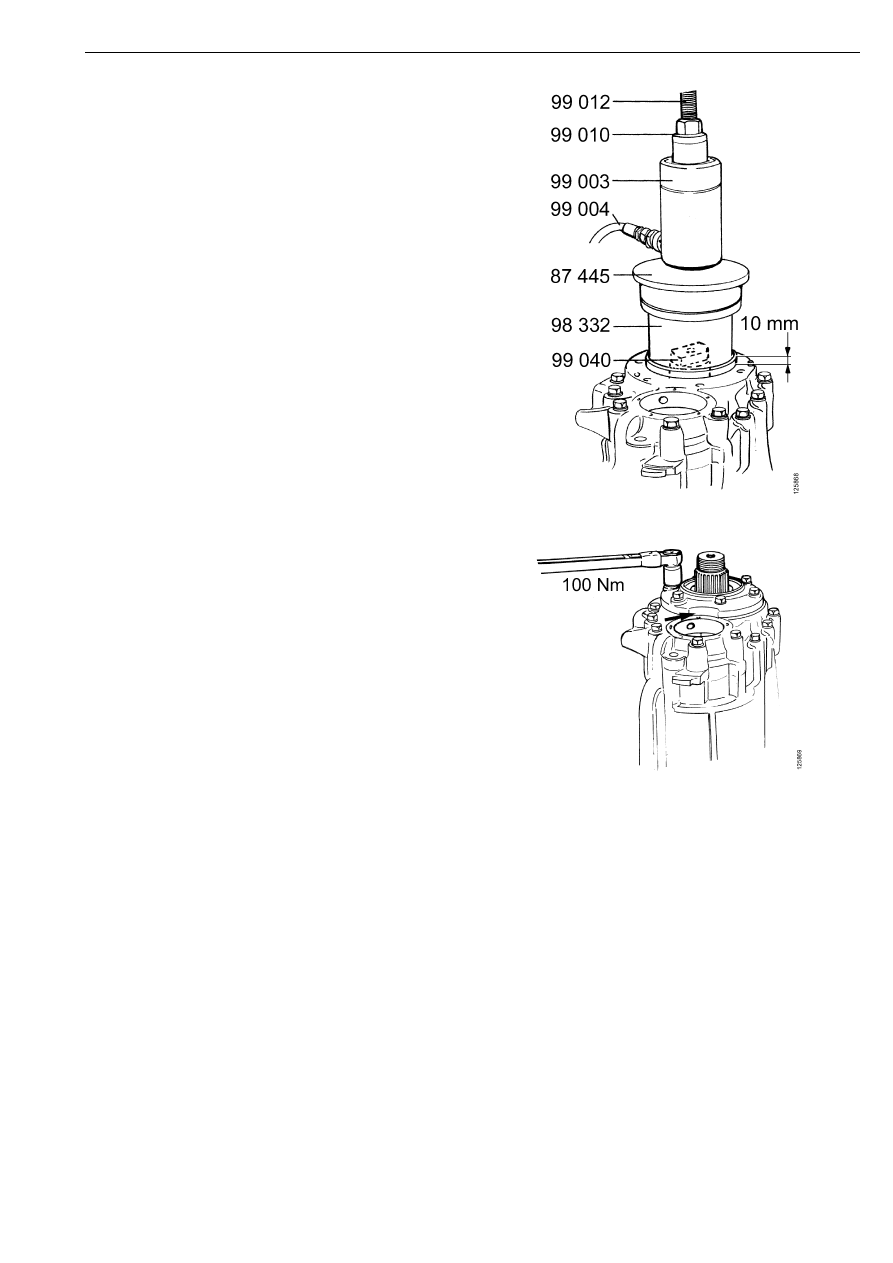

Запрессуйте в крышку наружное кольцо
подшипника входного вала с помощью
приспособления, показанного на рис.

Наружное кольцо должно выступать из
крышки примерно на 10 мм.

3

Установите на подшипник крышку
уплотнения. Проверьте, чтобы вырез в
крышке уплотнения располагался со
стороны масляного насоса. Не
устанавливайте пока никаких прокладок
и уплотнений.

4

Затяните болты в порядке крест на крест
моментом 100 Н.м. При этом наружное
кольцо подшипника запрессуется в
крышку.

5

Проверните вал примерно на
10 оборотов, для того чтобы ролики
подшипника встали на место.

6

Наверните от руки гайку крепления
вилки карданного шарнира.

Капитальный ремонт

90

ã

08:05-01

7

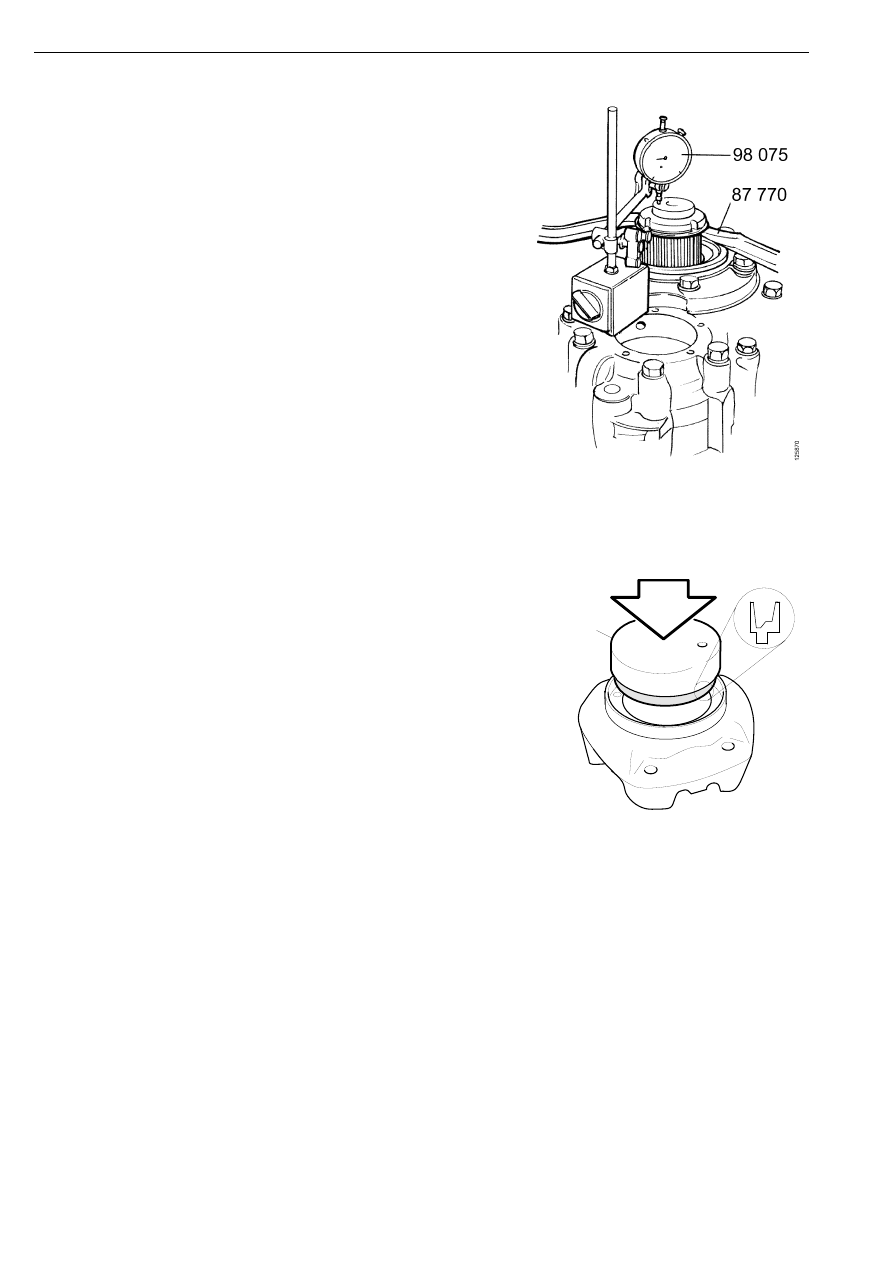

Измерьте осевой люфт входного вала.
Используйте индикатор часового типа
98 075, стойку 587 250 и две монтажных
лопатки. Люфт должен находиться в
диапазоне 0,01 - 0,06 мм.

При необходимости регулировки
величины люфта используйте прокладки.
Имеются прокладки толщиной 0,25, 0,30 и
0,40 мм.

8

После регулировки люфта и подбора
прокладок снимите крышку уплотнения и
нанесите герметик. Затем установите
крышку и затяните болты моментом
100 Н.м.

9

Отверните гайку крепления вилки.

10 С помощью оправки 99 377 запрессуйте

уплотнение в крышку.

99 377

113 235

Капитальный ремонт

08:05-01

ã

91

Монтаж вилки карданного шарнира на хвостовик
входного вала

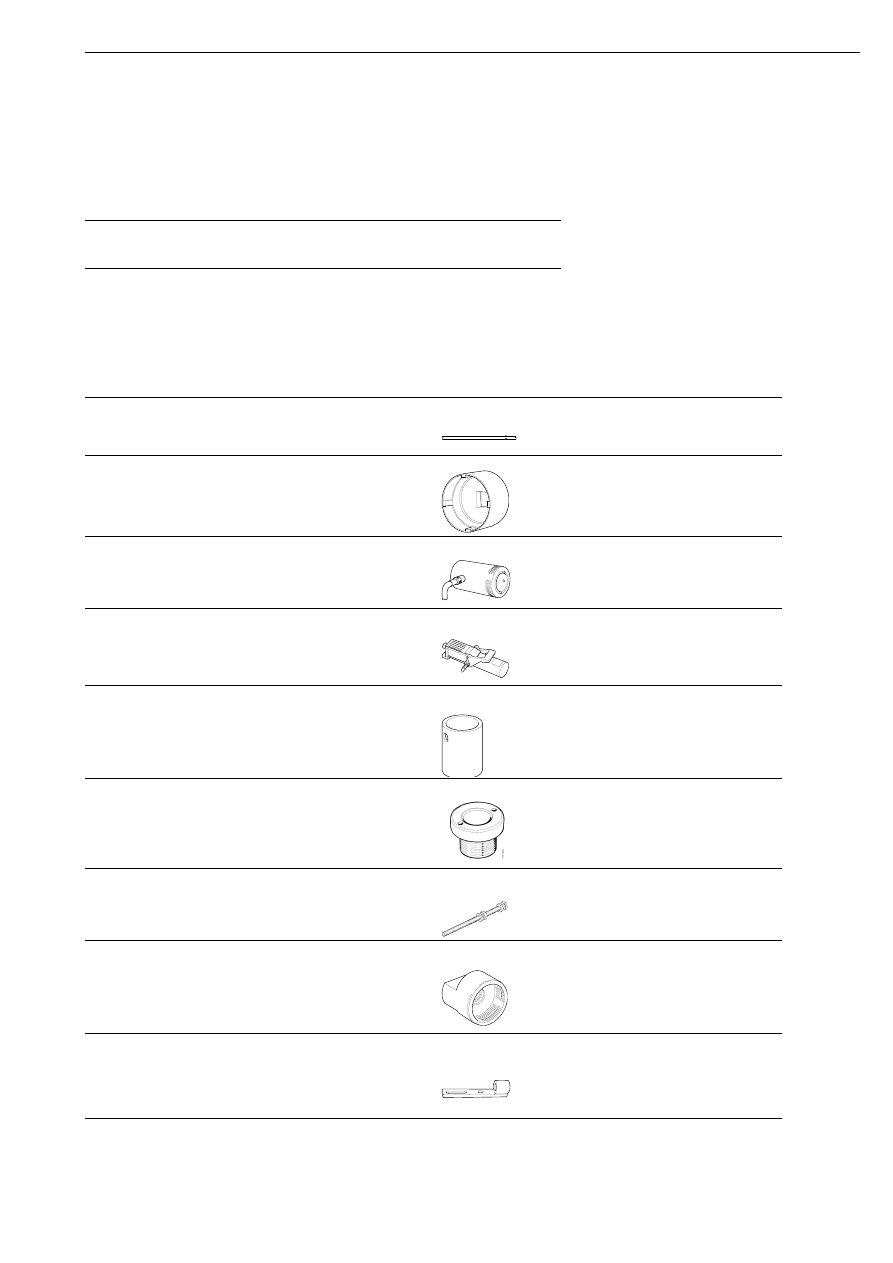

Спецификация

Специальные инструменты и
приспособления

Момент затяжки

Гайка крепления вилки

1000 Н.м

Гайка вала-шестерни, RBP730

1000 Н.м

Обозначение

Наименование

Рисунок

Настенная панель
инструментов

88 292

Рычаг

G2

98 765

Фасонный ключ

G2

99 003

Гидравлический
цилиндр

H1

99 004

Гидронасос

H1

99 005-1

Переходник

G1, H1

99 010

Втулка

H1

99 012

Резьбовой шток

H1

99 040

Переходник

H1

99 129

Держатель

G2

00

1848

88 292

00_1642

98 765

109 403

99 003

110

1

88

99 004

99 005−1

1

1 42

3

109 431

99 012

99 040

110 995

99 129

00_1616

Капитальный ремонт

92

ã

08:05-01

Прочие инструменты

Обозначение

Наименование

Рисунок

Настенная панель
инструментов

587 697

Фасонный ключ

-

D

Di

L

00

1

890

1

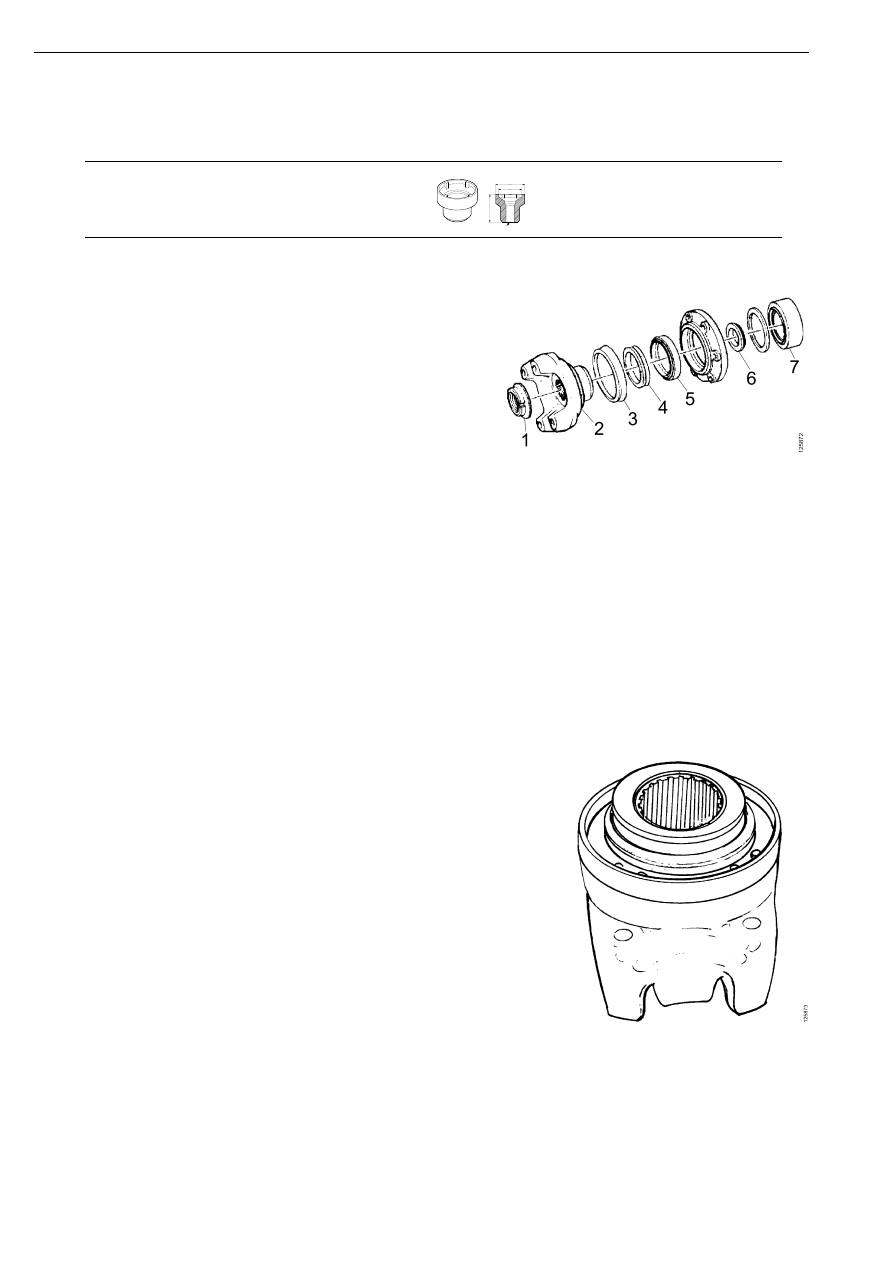

Установите на вилку пыльник и кольцо
V-образного сечения.

1

Гайка крепления вилки

2

Вилка

3

Пыльник

4

Кольцо V-образного сечения

5

Уплотнение

6

Steunring

7

Подшипник

2

Главная передача RBP730:

Установите кольцо, так чтобы оно
упиралось во внутреннее кольцо
подшипника.

Примечание: Проверьте, чтобы кольцо
меньшим наружным диаметром было
обращено к подшипнику.
