Главные передачи RP730/731, RBP730 (Scania). Руководство - часть 22

08:05-01

ã

85

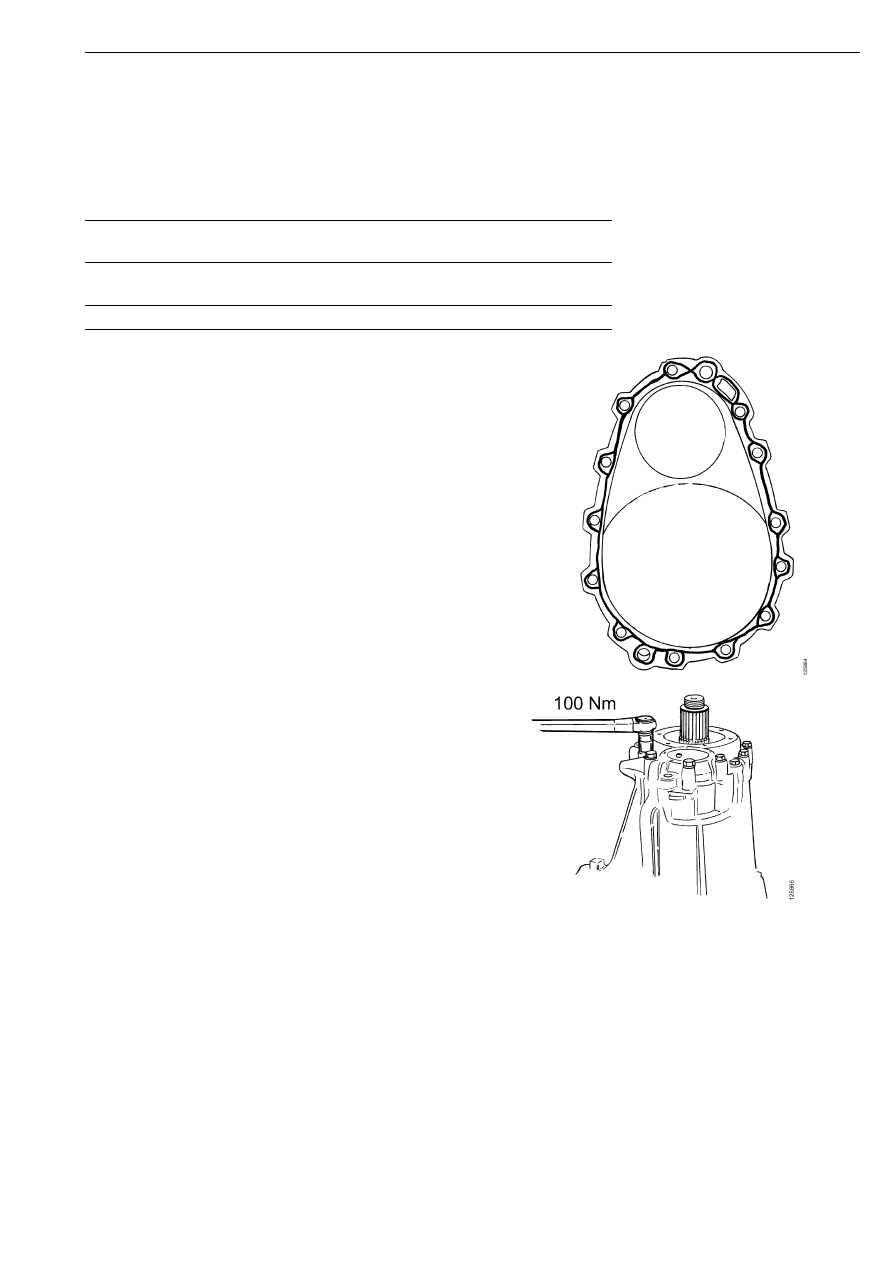

Монтаж передней крышки картера, RBP730

Спецификация

Общие сведения

Герметик

Обозначение по
каталогу 584 079

Момент затяжки

Болты, передняя крышка картера

100 Н.м

1

Нанесите герметик на поверхность
сопряжения передней крышки с картером
главной передачи. Будьте аккуратны при
нанесении герметика вокруг отверстий
под болты и вокруг масляных каналов.

2

Установите переднюю крышку картера.
Затяните болты в порядке крест на крест
моментом 100 Н.м.

Капитальный ремонт

86

ã

08:05-01

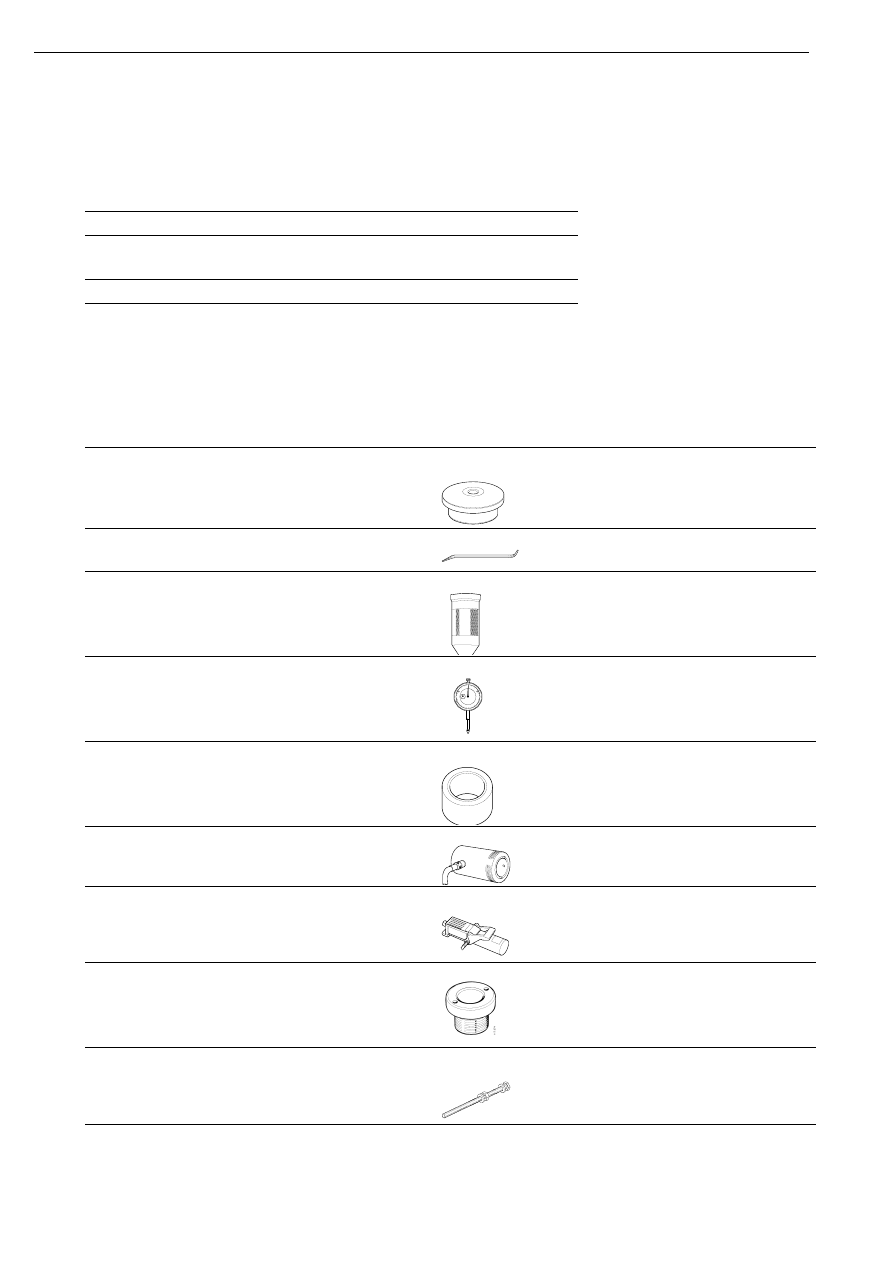

Монтаж подшипника и крышки уплотнения входного
вала, RBP730

Спецификация

Специальные инструменты и
приспособления

Допустимый люфт

Люфт входного вала

0,01 - 0,06 мм

Момент затяжки

Крышка уплотнения входного вала

100 Н.м

Обозначение

Наименование

Рисунок

Настенная панель
инструментов

87 445

Оправка

AD2

87 770

Монтажная лопатка

87 932

Оправка

G1, D3

98 075

Индикатор часового
типа

D2

98 332

Подставка

R1

99 003

Гидравлический
цилиндр

H1

99 004

Гидронасос

H1

99 010

Втулка

99 012

Резьбовой шток

H1

00_1609

87 445

87 770

00

1640

00

1636

87 932

10

20

30

40

50

60

70

80

90

0

10

20

30

40

50

60

70

80

90

15

10

5

00_1637

98 075

98 332

1

0

 11

9

0

9 403

99 003

110

188

99 004

109 431

99 012

Капитальный ремонт

08:05-01

ã

87

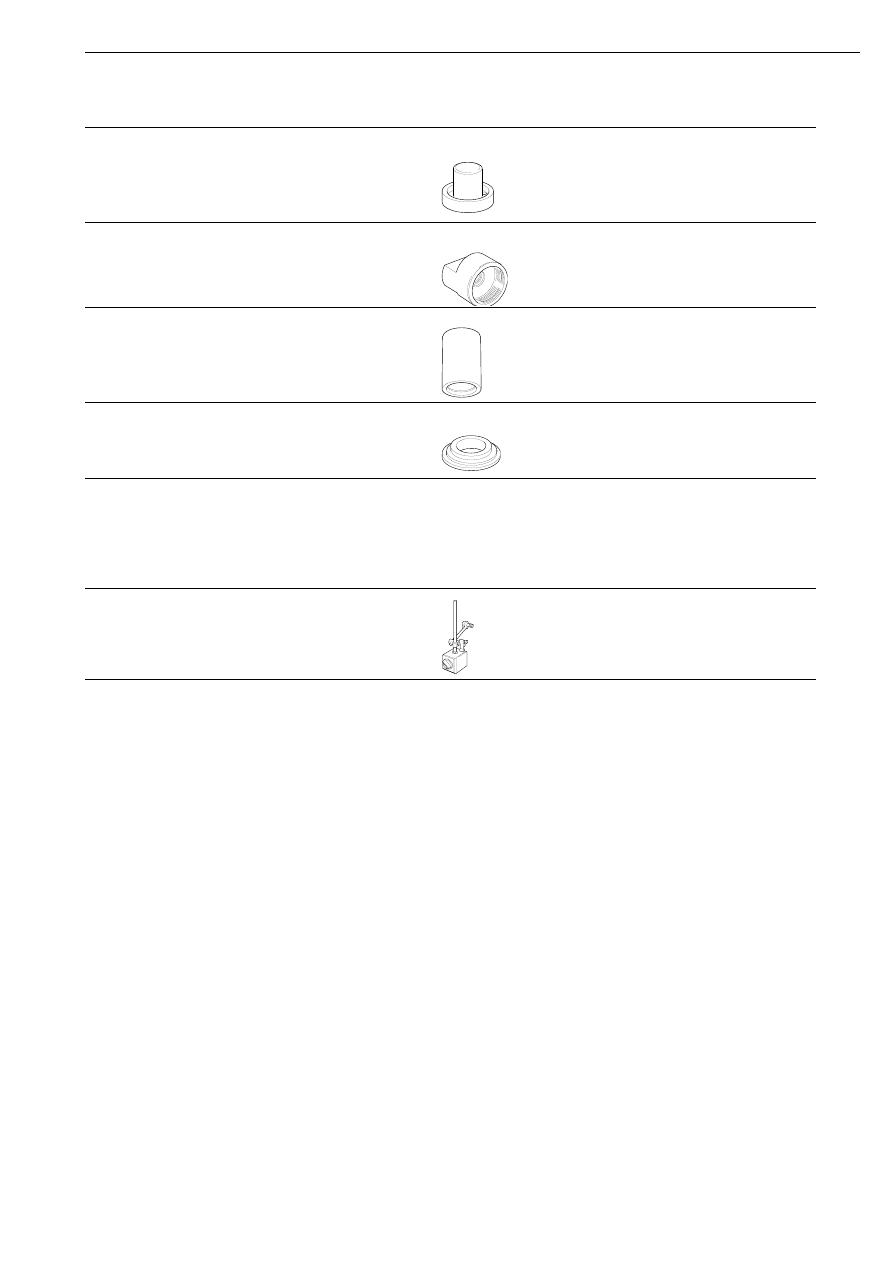

Прочие инструменты

99 377

Оправка

99 040

Переходник

H1

99 190

Оправка

G4

99 192

Оправка

G4

Обозначение

Наименование

Рисунок

Настенная панель
инструментов

587 250

Стойка с магнитным
основанием

Обозначение

Наименование

Рисунок

Настенная панель
инструментов

99 377

112 7

05

99 040

1

0 995

99 190

0

0

1638

00

1639

99 192

102350

Капитальный ремонт

88

ã

08:05-01

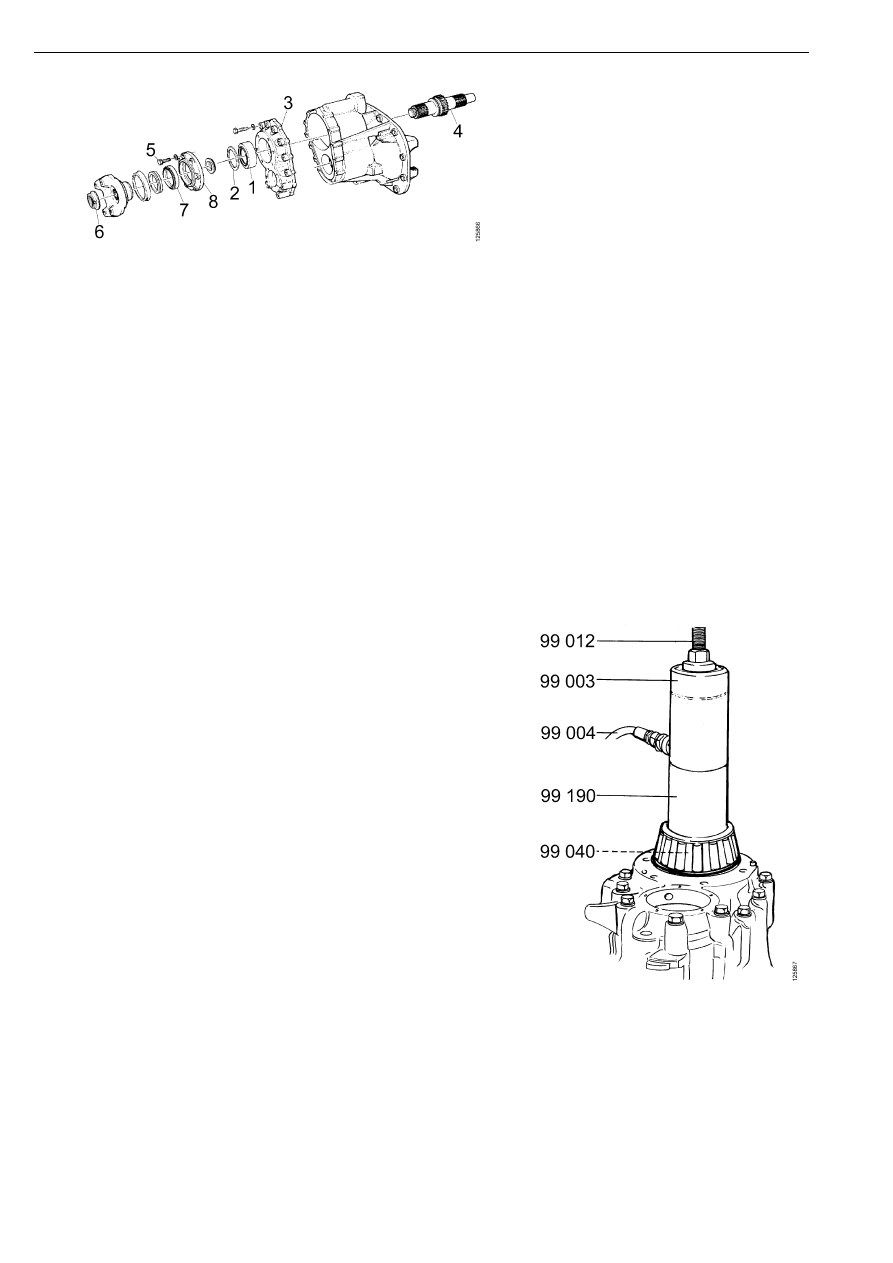

1

Подшипник

2

Прокладка

3

Крышка картера

4

Входной вал

5

Болт

6

Гайка

7

Уплотнение

8

Крышка уплотнения

1

Напрессуйте на входной вал внутреннее
кольцо подшипника с помощью
приспособления, показанного на рис.
