Главные передачи RP730/731, RBP730 (Scania). Руководство - часть 20

08:05-01

ã

77

Регулировка преднатяга подшипников ведущей
шестерни

Спецификация

Специальные инструменты и
приспособления

Контрольные параметры

Момент сопротивления вращению
подшипников ведущей шестерни при
осевой нагрузке 110-120 кН

10 - 15 Н.м

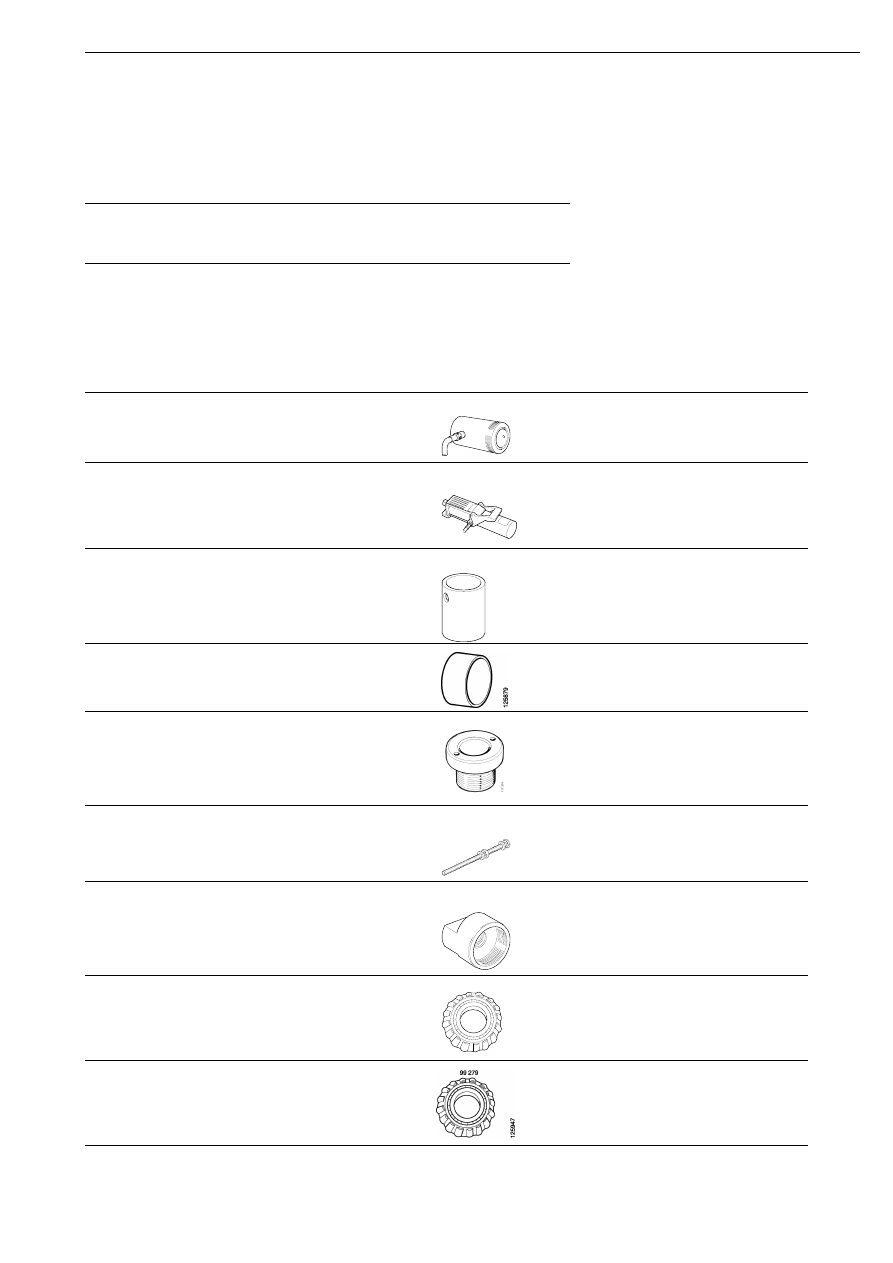

Обозначение

Наименование

Рисунок

Настенная панель
инструментов

99 003

Гидравлический цилиндр

H1

99 004

Гидронасос

H1

99 005-1

Переходник

G1, H1

99 005-4

Кольцо

H1

99 010

Втулка

-

99 012

Резьбовой шток

H1

99 040

Переходник

H1

99 277

Монтажный подшипник

R3

99 279

Монтажный подшипник

R3

109 403

99 003

110 188

99 004

99 005−1

111 42

3

109 431

99 012

99 040

110 995

99 277

00_1817

Капитальный ремонт

78

ã

08:05-01

Примечание: Главная передача RP730/731:
поверните главную передачу на стенде так,
чтобы хвостовик вала-шестерни был
обращен вниз. Установите дистанционную
втулку.

1

Установите прокладку (прокладки) и
дистанционное кольцо, которые были
сняты из-под малого подшипника вала-
шестерни.

2

Смажьте маслом наружное кольцо
подшипника вала-шестерни.

3

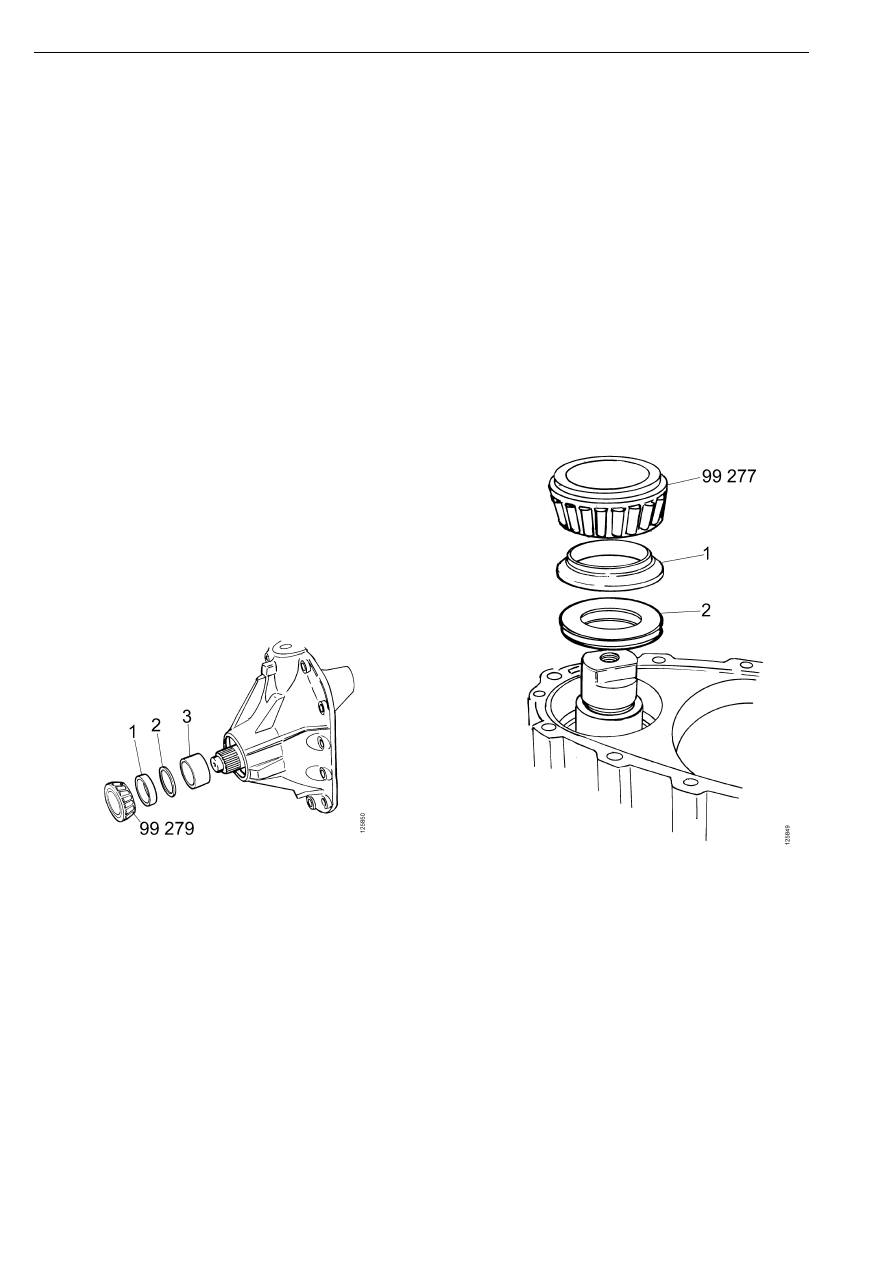

Установите на хвостовик вала-шестерни
монтажный подшипник (вместо малого
подшипника), как показано на рис.
Монтажный подшипник имеет немного
больший внутренний диаметр, что
облегчает подбор пакета
регулировочных прокладок.

RBP730

1

Дистанционное кольцо

2

Прокладка

3

Дистанционная втулка

RP730/731

Капитальный ремонт

08:05-01

ã

79

4

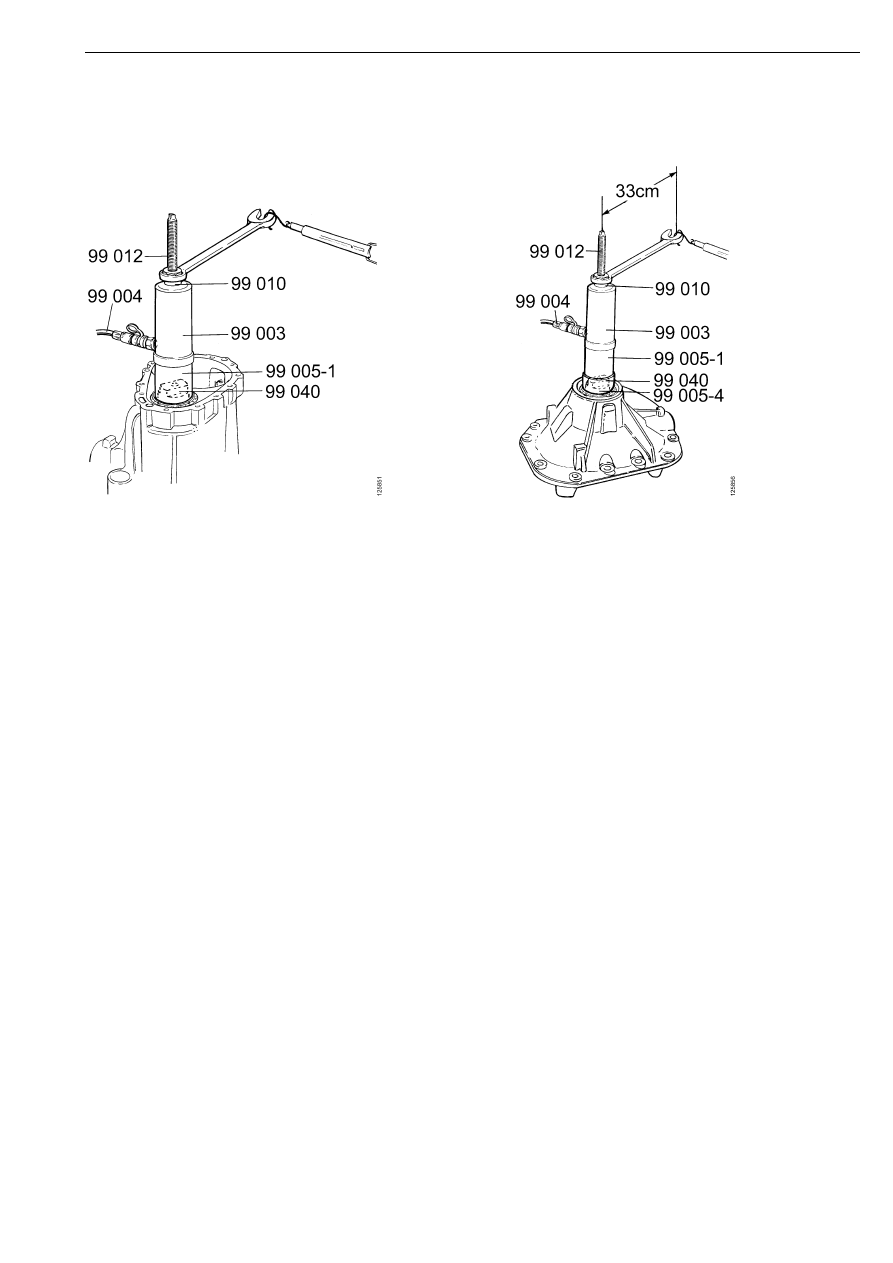

Проверьте преднатяг подшипников с
помощью приспособления, показанного
на рис.

RBP730

RP730/731

5

Установите усилие на штоке
гидроцилиндра 110-120 кН, что
соответствует давлению, развиваемому
насосом 99 004, около 5 бар. Установка
заданного усилия описана в разделе
"Настройка пневмогидравлического
насоса на заданное усилие".

Капитальный ремонт

80

ã

08:05-01

6

С помощью пружинного динамометра
проверьте преднатяг подшипников по
величине момента сопротивления
вращению: для новых подшипников
момент должен составлять 10-15 Н.м
(усилие на динамометре 30-45 Н), для
работавших подшипников 3-4 Н.м
(9-12 Н).

Если преднатяг подшипников слишком
велик, установите более толстую
прокладку или более высокое
дистанционное кольцо.

Имеются прокладки толщиной 0,25, 0,30 и
0,40 мм.

Высота дистанционного кольца

RBP730/731

14,50 мм

14,52 мм

14,54 мм

14,56 мм

14,58 мм

RP730

15,80 мм

15,82 мм

15,84 мм

15,86 мм

15,88 мм

7

После регулировки преднатяга
подшипников замените монтажный
подшипник на рабочий. Смажьте маслом
и напрессуйте подшипник вала-шестерни
с помощью того же приспособление и с
тем же усилием, что и ранее.

8

Перед демонтажом приспособления
проверьте, что величина преднатяга
подшипников не изменилась.

9

Наверните от руки новую гайку
крепления вилки карданного шарнира.

Капитальный ремонт
