Главные передачи RP730/731, RBP730 (Scania). Руководство - часть 19

08:05-01

ã

73

5

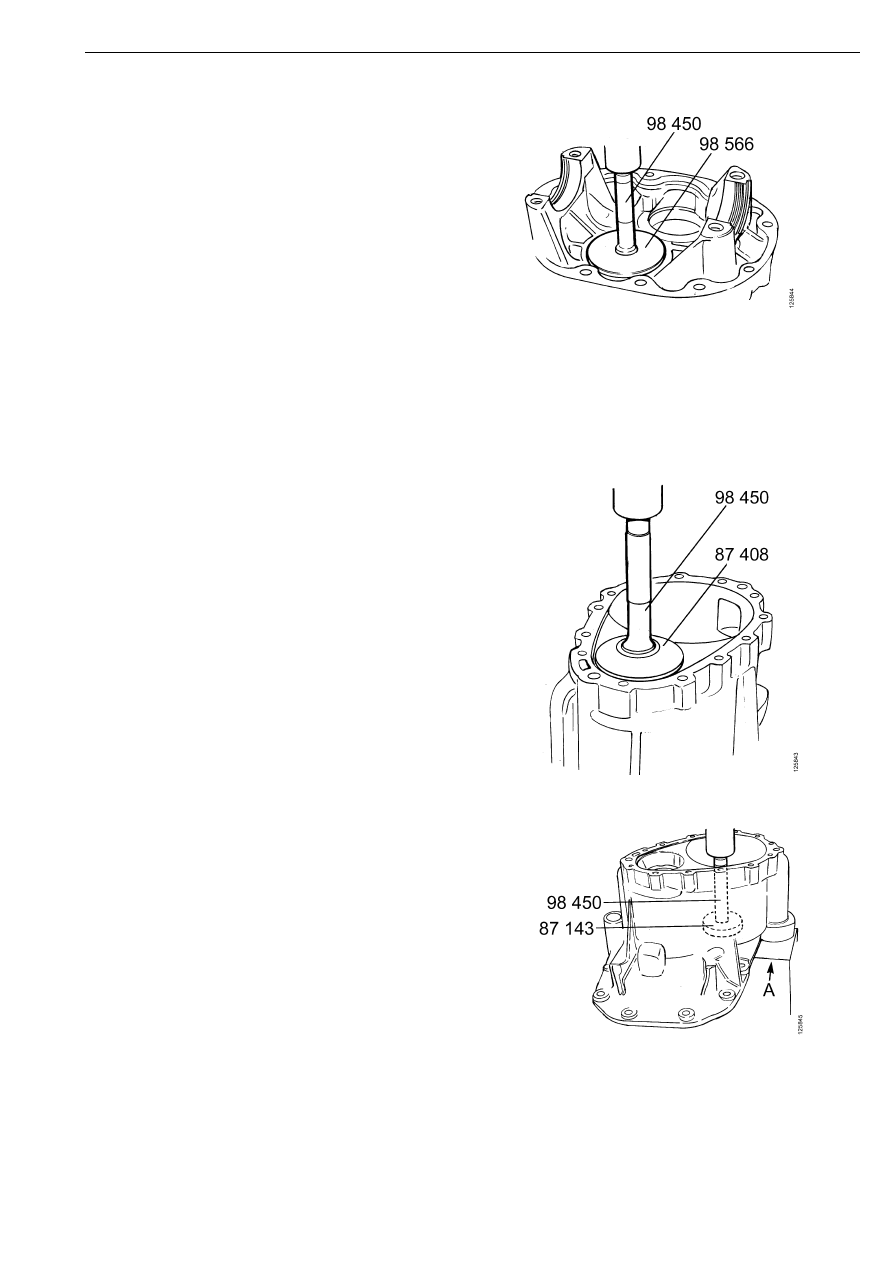

Снимите вал-шестерню и монтажное
кольцо 99 278. Прокладки оставьте на
месте. Смажьте поверхности скольжения
маслом и запрессуйте большой
подшипник вала-шестерни с помощью
оправки 98 566 и толкателя 98 450.

6

Переверните картер главной передачи.
Смажьте поверхности скольжения
маслом и запрессуйте малый подшипник
вала-шестерни с помощью оправки 87 408
и толкателя 98 450.

7

При запрессовке картер главной
передачи должен опираться на подставку
А. Смажьте поверхности скольжения
маслом и запрессуйте подшипник
входного вала с помощью оправки 87 143
и толкателя 98 450.

Капитальный ремонт

74

ã

08:05-01

8

Установите картер главной передачи на
стенд.

9

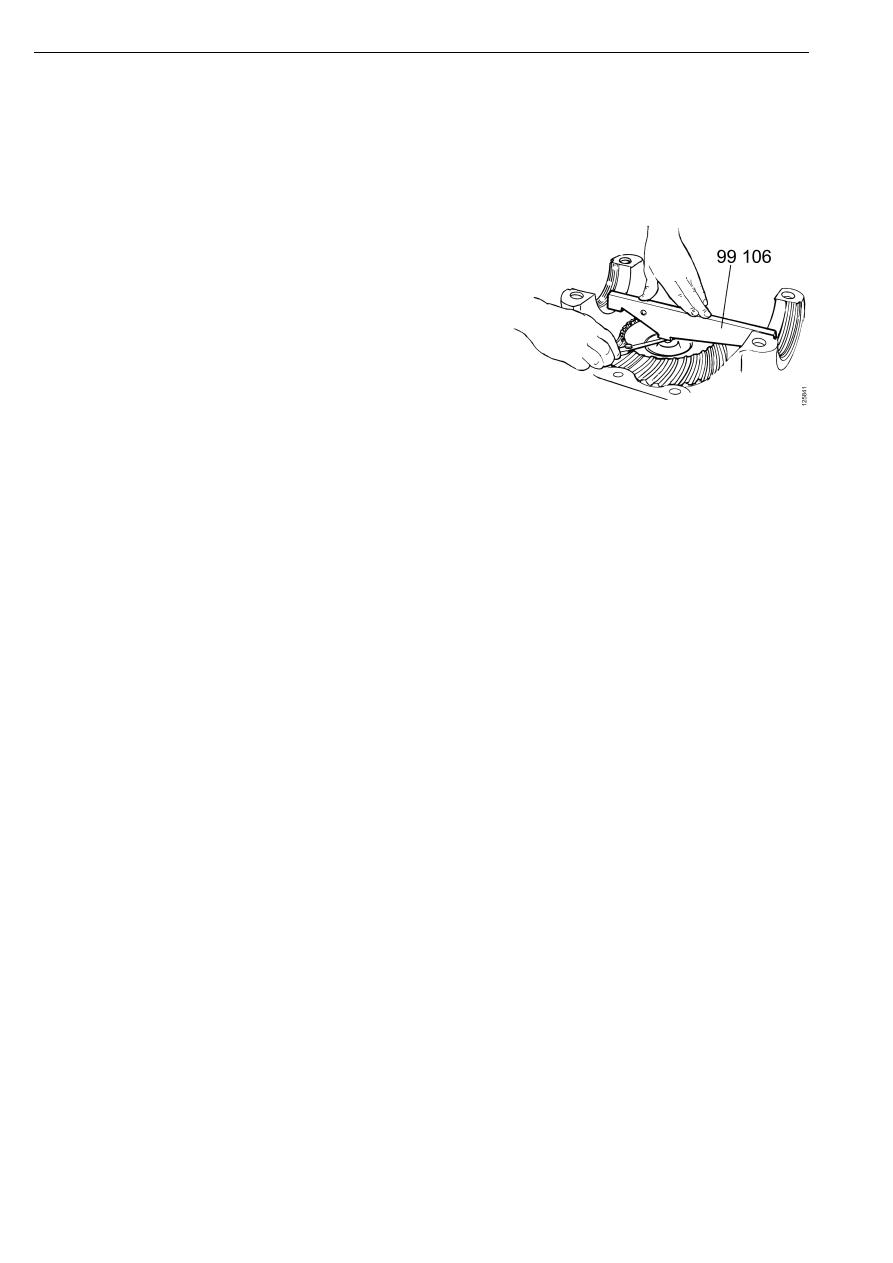

Смажьте маслом беговую дорожку
кольца малого подшипника вала-
шестерни. Установите вал-шестерню и
проверните ее на несколько оборотов,
чтобы ролики подшипника заняли
правильное положение.

10 Проверьте, что осевое положение вала-

шестерни не изменилось.

Капитальный ремонт

08:05-01

ã

75

Монтаж ведущей шестерни в картер главной передачи,
RBP730

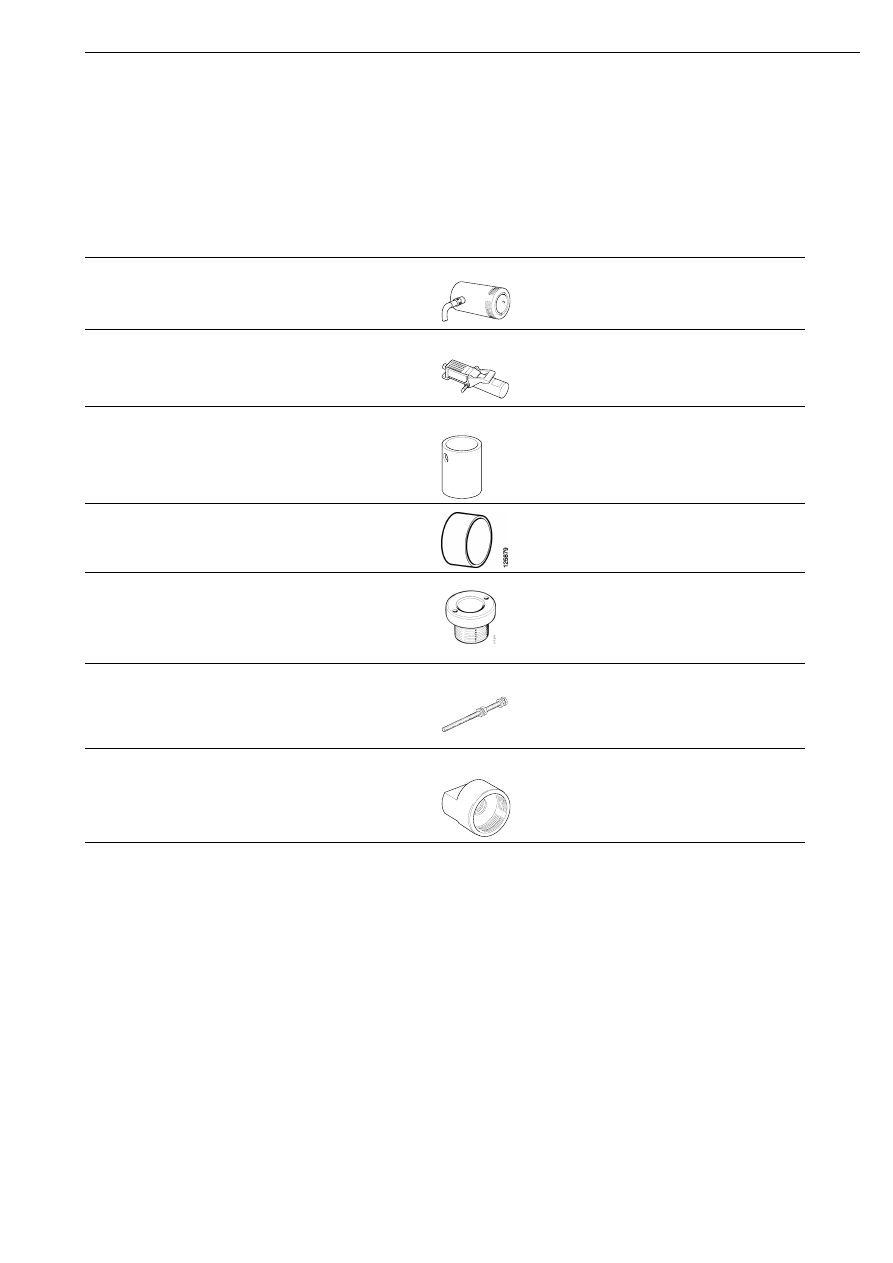

Специальные инструменты и
приспособления

Обозначение

Наименование

Рисунок

Настенная панель
инструментов

99 003

Гидравлический цилиндр

H1

99 004

Гидронасос

H1

99 005-1

Переходник

G1, H1

99 005-4

Кольцо

H1

99 010

Втулка

-

99 012

Резьбовой шток

H1

99 040

Переходник

H1

109 403

99 003

110

188

99 004

99 005−1

111 423

109 431

99 012

99 040

110 995

Капитальный ремонт

76

ã

08:05-01

1

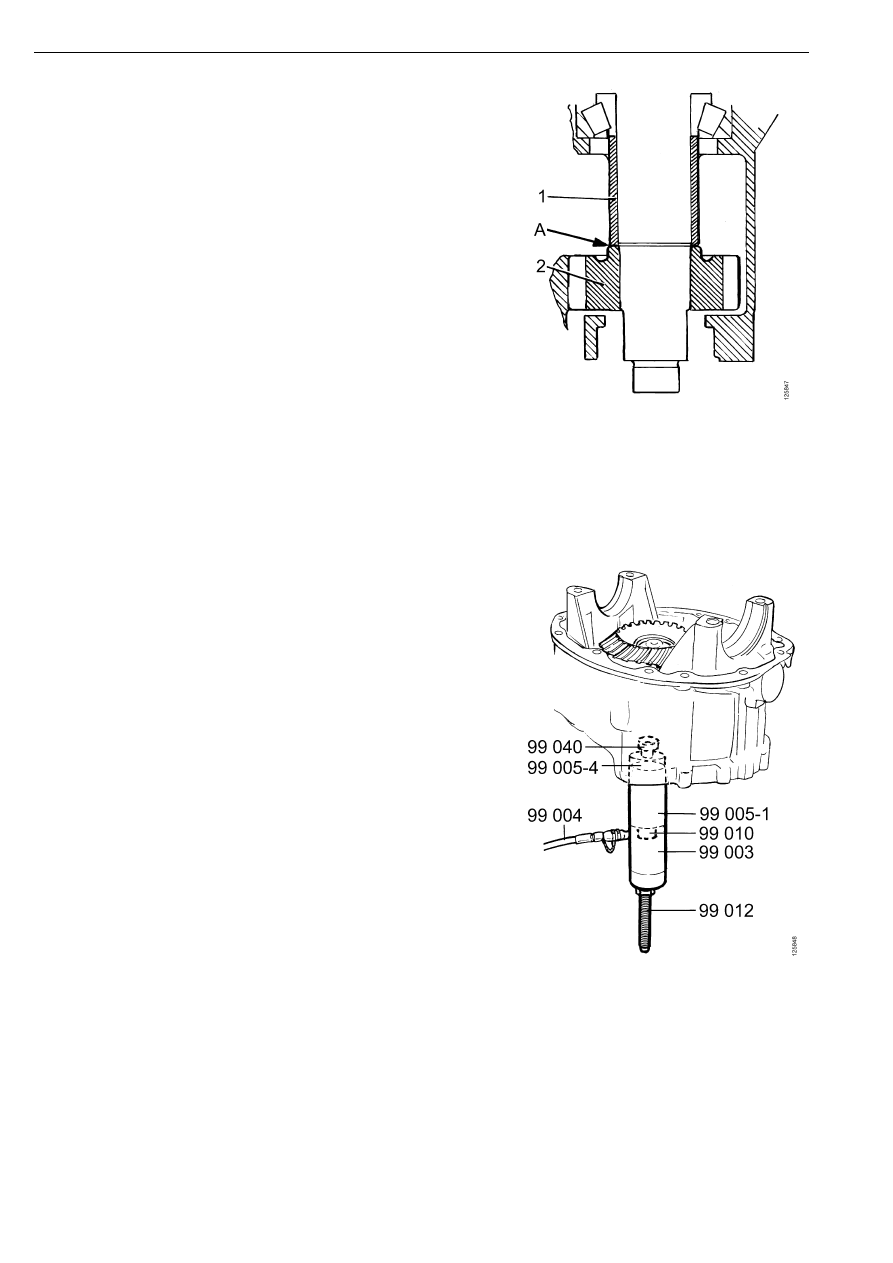

Установите дистанционную втулку и
цилиндрическую шестерню в картер
главной передачи. Проверьте, чтобы
выступ А ступицы шестерни упирался в
дистанционную втулку.

2

Установите вал-шестерню в картер,
пропустив ее в отверстие дистанционной
втулки. Проверьте, чтобы шлицы на
валу-шестерне правильно вошли в
зацепление со шлицами цилиндрической
шестерни.

1

Дистанционная втулка

2

Шестерня

3

Смажьте маслом и запрессуйте вал-
шестерню в отверстие цилиндрической
шестерни с помощью приспособления,
показанного на рис. Продолжайте
запрессовывать вал-шестерню до тех пор,
пока дистанционная втулка не будет
зажата.

Капитальный ремонт
