08:05-01

ã

65

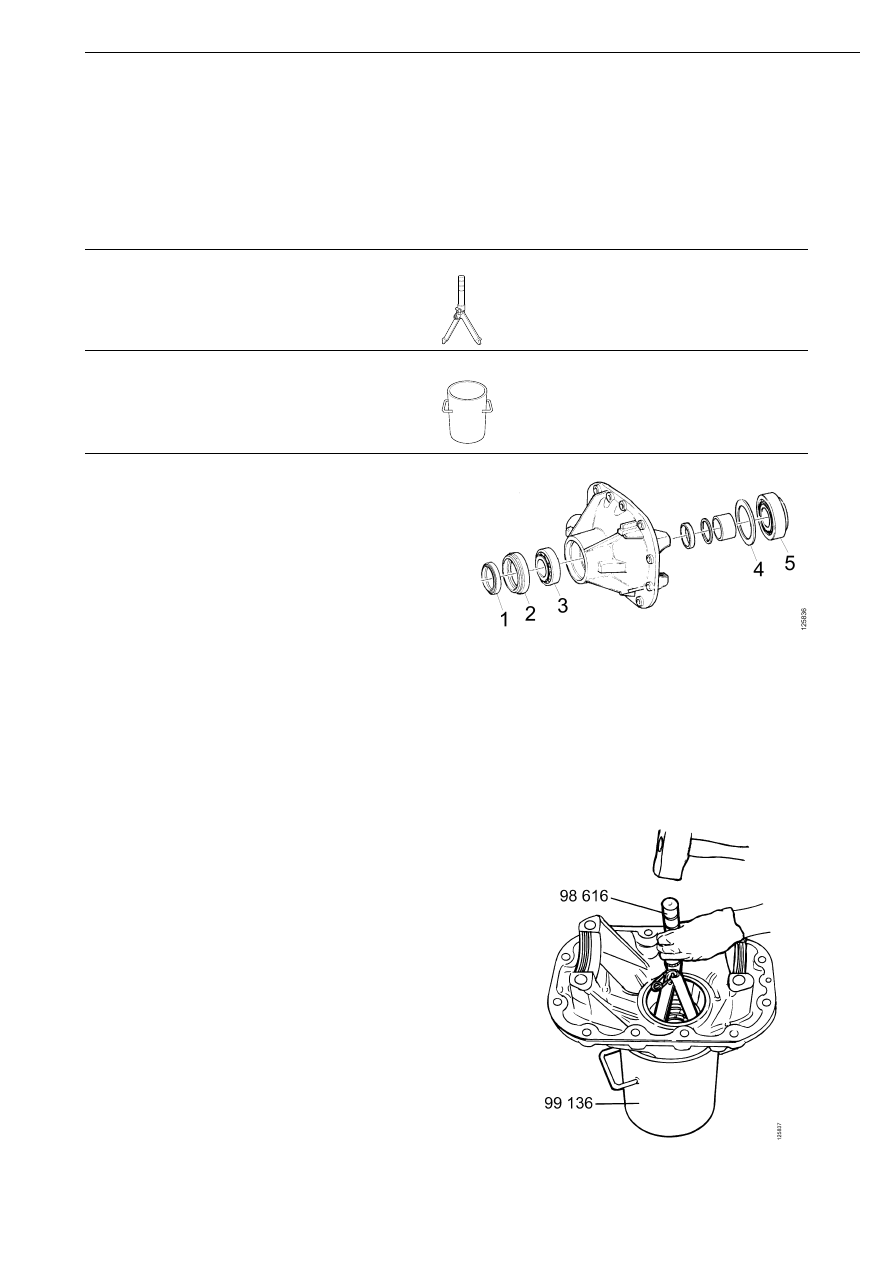

Демонтаж колец подшипников из картера главной
передачи

Специальные инструменты и
приспособления

Обозначение

Наименование

Рисунок

Настенная панель
инструментов

98 616

Раздвижной съемник

R2, AD2

99 136

Полая подставка

P

98 616

110 806

99 136

00

1622

RP730/731

1

Установите картер главной передачи на
полую подставку 99 136 и подложите в
подставку подходящий деревянный
брусок, как защиту деталей при падении.

1

Уплотнение

2

Крышка уплотнения

3

Малый подшипник вала-шестерни

4

Прокладка

5

Большой подшипник вала-шестерни

2

С помощью съемника 98 616 выбейте
малый подшипник вала-шестерни.
Начните с демонтажа внутреннего
кольца, затем выбейте наружное кольцо.
Одновременно из картера демонтируются
крышка уплотнения и уплотнение.

Капитальный ремонт

66

ã

08:05-01

3

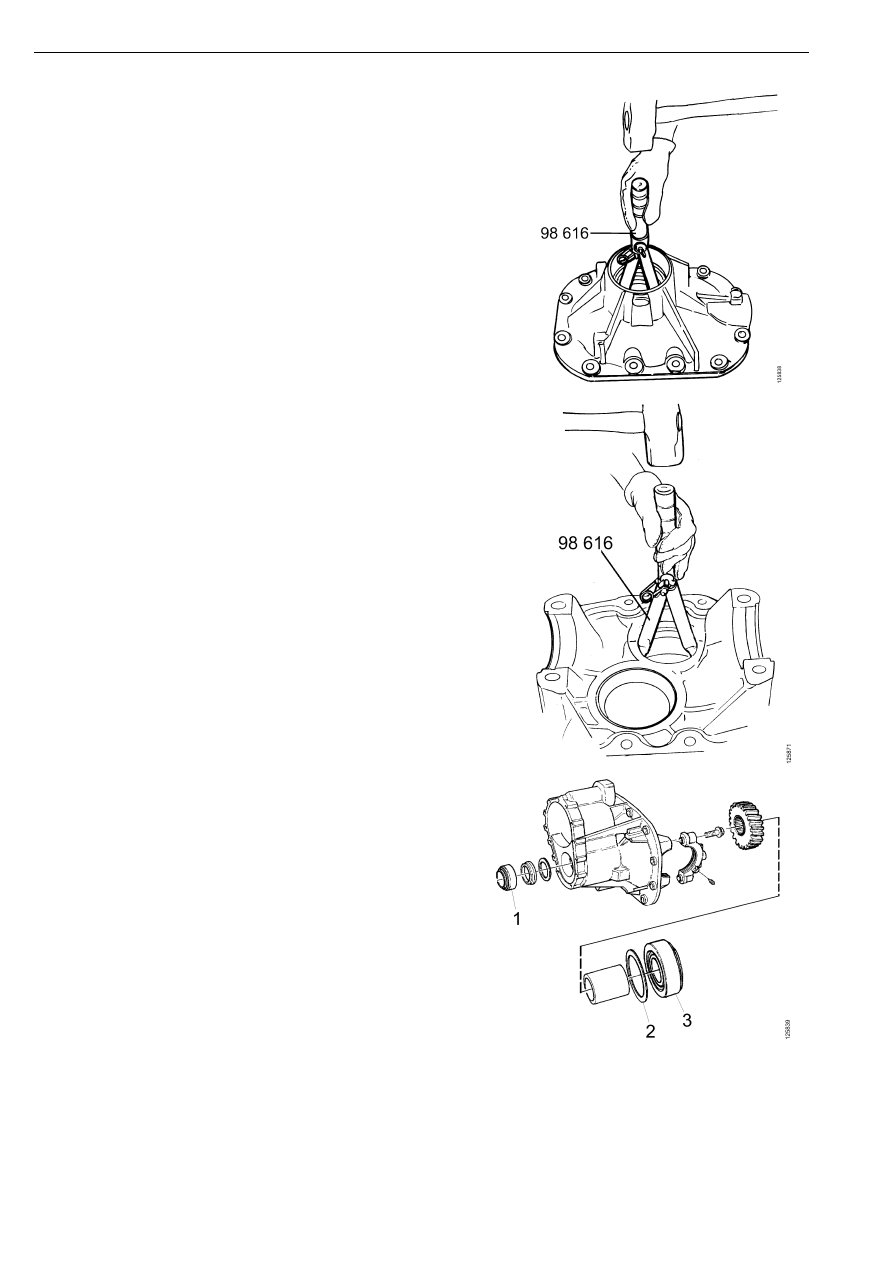

Переверните картер главной передачи.

4

Выбейте из картера главной передачи
большой подшипник вала-шестерни.
Используйте съемник 98 616. Сохраните
прокладку (прокладки).

RBP730

1

Выбейте из картера главной передачи
внутренние кольца подшипников вала-
шестерни. Используйте съемник 98 616.

2

Сохраните прокладки из-под кольца
заднего подшипника.

1

Передний подшипник вала-шестерни

2

Прокладка

3

Задний подшипник вала-шестерни

Капитальный ремонт

08:05-01

ã

67

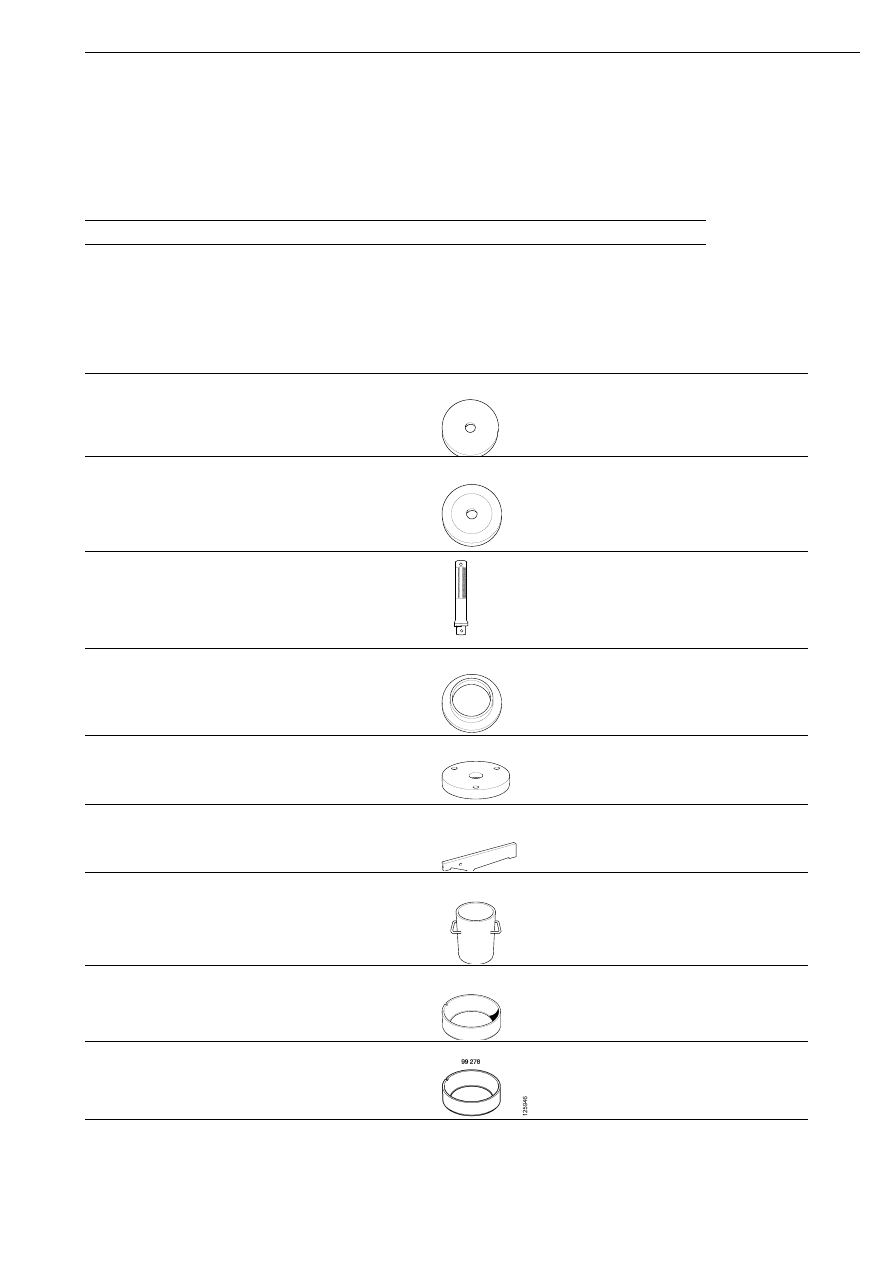

Регулировка начального осевого положения ведущей
шестерни

Спецификация

Специальные инструменты и
приспособления

Номинальный размер

Осевое положение ведущей шестерни

(A+0,5) +/- 0,05 мм

Обозначение

Наименование

Рисунок

Настенная панель
инструментов

87 143

Оправка

AM1

87 408

Оправка

AM1

98 450

Толкатель

R2, AD2, AM1

98 524

Монтажная втулка

R1

98 566

Оправка

R1

99 106

Калибр начального
положения ведущей
шестерни

R3

99 136

Полая подставка

P

99 276

Монтажное кольцо

R3

99 278

Монтажное кольцо

R3

87 143

00

1631

00_1632

87 408

98 450

00

1633

98 524

110 454

00

1617

98 566

0

1634

99 106

99 136

1622

99 276

1

635

Капитальный ремонт

68

ã

08:05-01

RP730

1

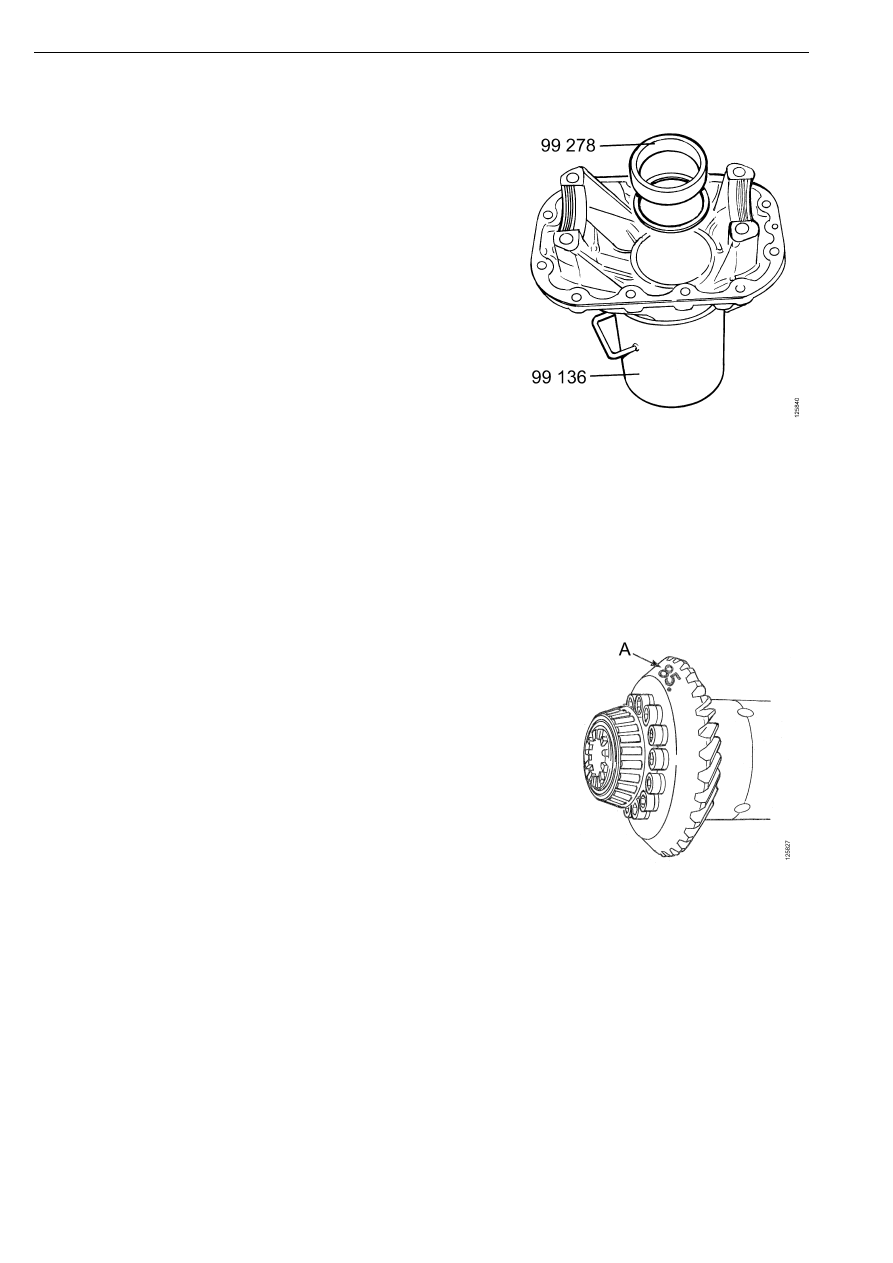

Установите картер главной передачи на
полую подставку 99 136.

2

Установите на место прокладки, снятые
при разборке из-под наружного кольца
большого подшипника.

3

Вместо большого подшипника
используйте монтажное кольцо 99 278.
Монтажное кольцо имеет немного
меньший наружный диаметр, что
облегчает подбор толщины пакета
прокладок.

4

Смажьте маслом беговую дорожку
монтажного кольца. Установите вал-
шестерню и проверните ее на несколько
оборотов, для того чтобы ролики
подшипника заняли правильное
положение.

5

Отрегулируйте начальное положение
вала-шестерни следующим образом.

•

На ведомой шестерне белой краской
нанесен поправочный размер А в виде
двузначного числа. Поправочный
размер выражен в сотых долях
миллиметра и всегда положительный.

Пример: 85 = 0,85 мм

Начальное осевое положение ведущей
шестерни соответствует следующему
размеру: (A + 0,5 мм) +/-0,05 мм.
