Главные передачи RP730/731, RBP730 (Scania). Руководство - часть 16





08:05-01

ã

61

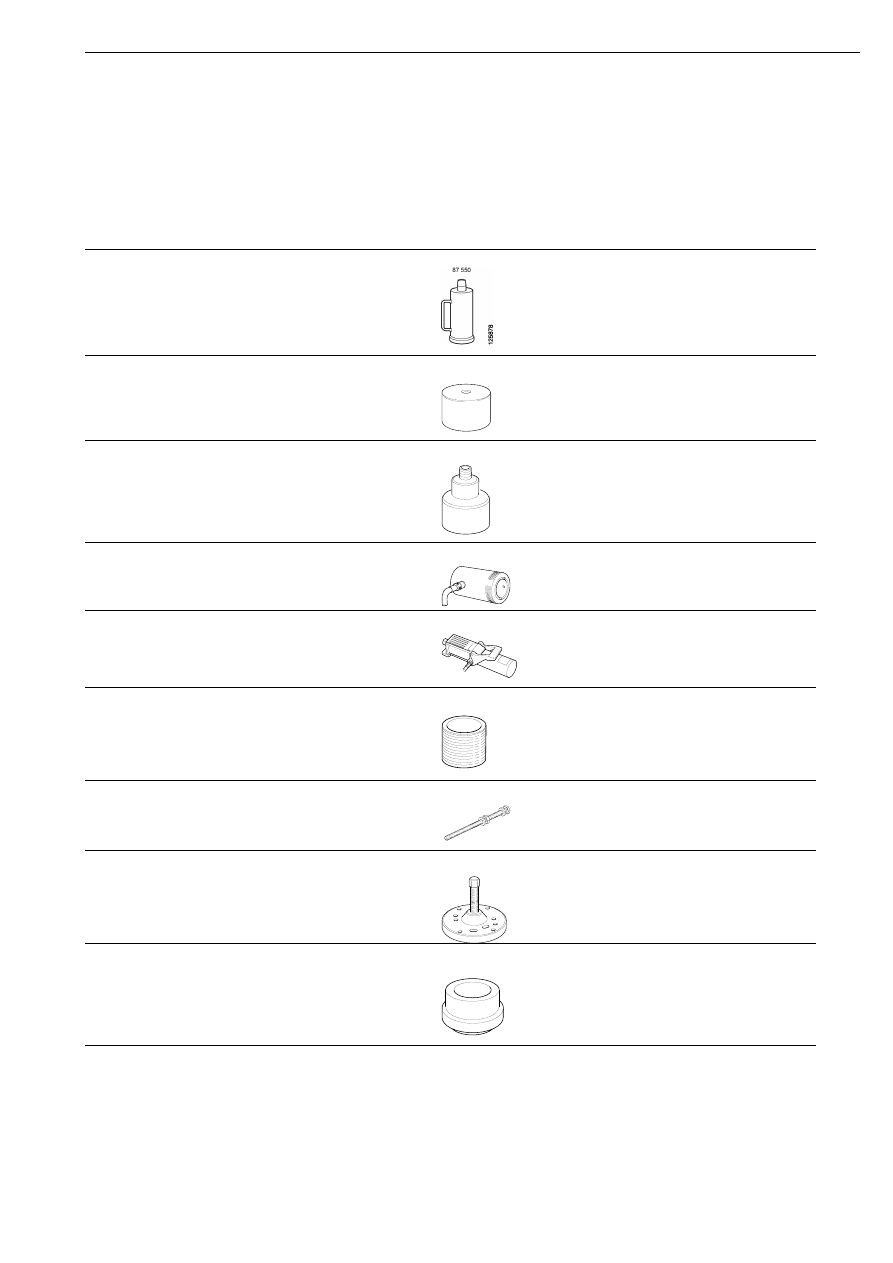

Ремонт ведущего вала-шестерни, RBP730

Специальные инструменты и
приспособления

Обозначение

Наименование

Рисунок

Настенная панель
инструментов

87 550

Оправка

AD2

98 257

Подставка

G2, AM2

99 001

Переходник

H1

99 003

Гидравлический цилиндр

H1

99 004

Гидронасос

H1

99 011

Резьбовая втулка

H1

99 012

Резьбовой шток

H1

99 124

Съемник

G1, H1

99 127

Оправка

AM1

98 257

110 076

99 001

00

1

56

2

109 403

99 003

110 188

99 004

99 011

00

1

565

109 431

99 012

99 124

10

253

00

1629

99 127

Капитальный ремонт

62

ã

08:05-01

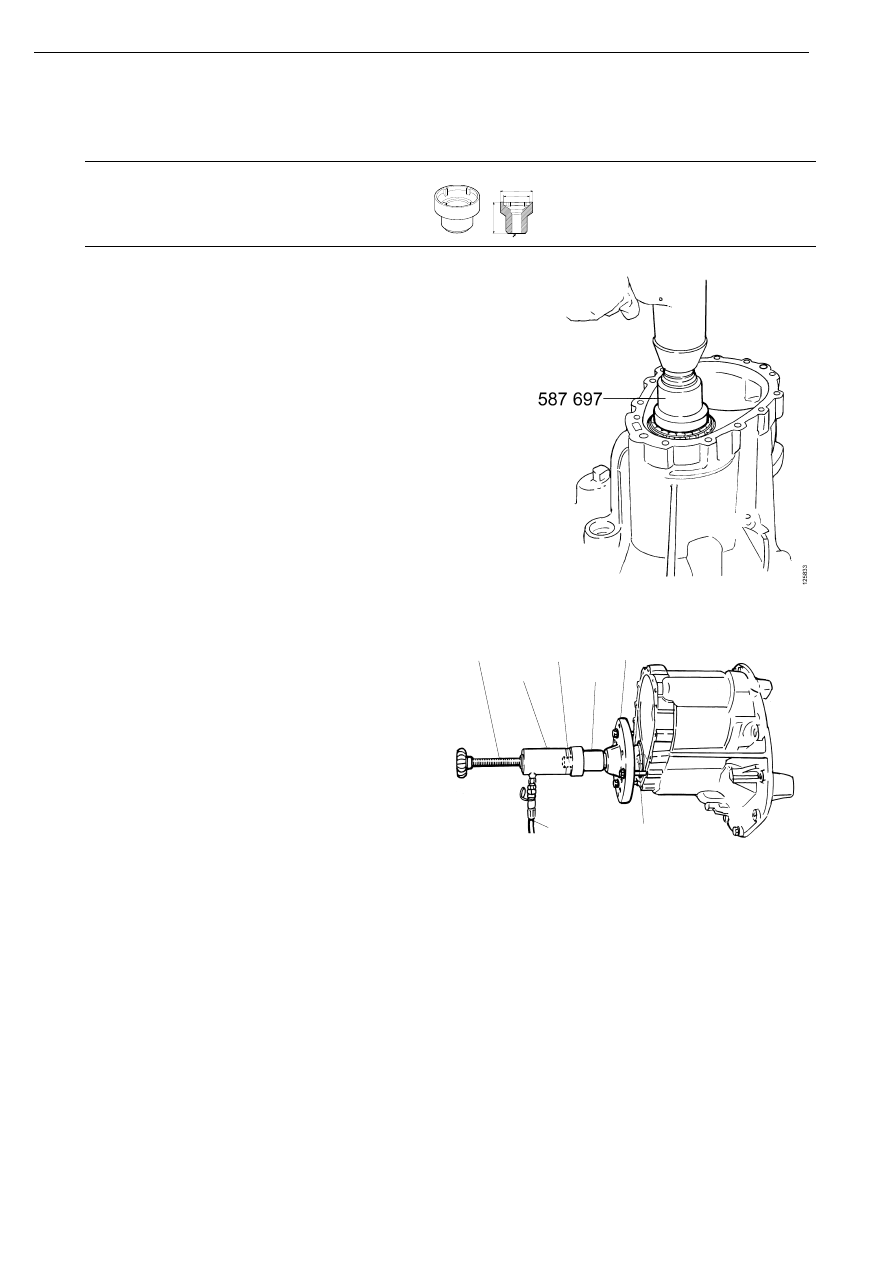

Прочие инструменты

Обозначение

Наименование

Рисунок

Настенная панель
инструментов

587 697

Фасонный ключ

-

D

Di

L

00

1

890

1

С помощью ключа 587 697 отверните
гайку вала-шестерни.

2

Соберите приспособление, как показано
на рис.

08_1568

99 012

99 003

99 011

99 001

99 124

98 257

99 004

Капитальный ремонт

08:05-01

ã

63

!

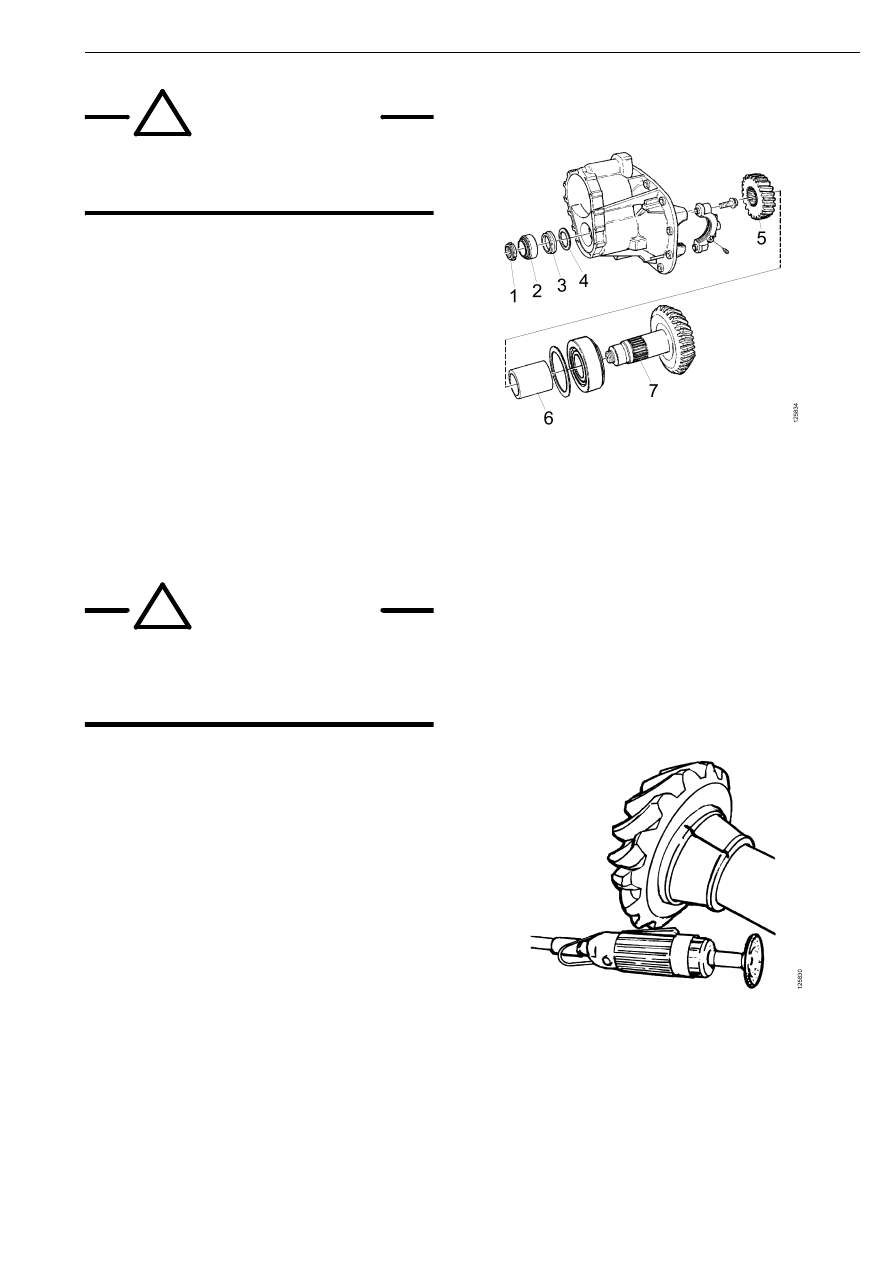

ПРЕДУПРЕЖДЕНИЕ!

Поверните картер главной передачи на
четверть оборота, так чтобы вал-
шестерня не выпала из картера.

3

Выпрессуйте вал-шестерню. Снимите
шестерню, прокладку и дистанционное
кольцо. Снимите внутреннее кольцо
подшипника. Дистанционная втулка
посажена на вал-шестерню с зазором.

1

Гайка вала-шестерни

2

Малый подшипник вала-шестерни

3

Дистанционное кольцо

4

Прокладка

5

Шестерня

6

Дистанционная втулка

7

Вал-шестерня

!

ПРЕДУПРЕЖДЕНИЕ!

Во избежание травмирования частицами
металла и вредного воздействия шума
используйте защитные очки, наушники и
защитные перчатки.

4

Снимите внутреннее кольцо подшипника
с вала-шестерни следующим образом.

Разрежьте сепаратор подшипника и
снимите ролики и сепаратор.

Капитальный ремонт

64

ã

08:05-01

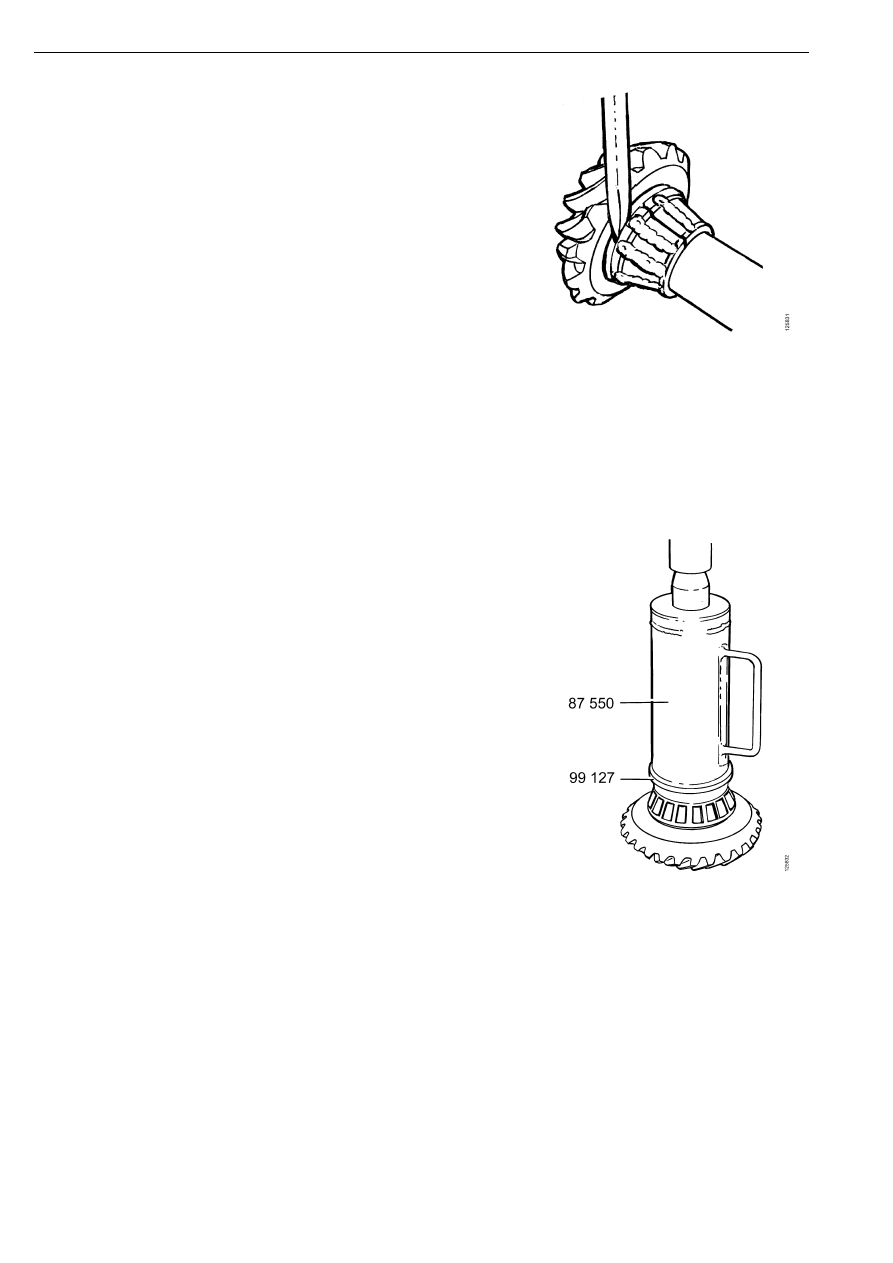

С помощью дискового резака
диаметром до 60 мм прорежьте узкую
канавку на кольце подшипника.

Выполните на внутреннем кольце
подшипника несколько сварных швов
электродуговой сваркой. При сварке
защитите ветошью зубья шестерни от
брызг металла. После нанесения
каждого шва охладите деталь
влажной ветошью.

После выполнения 4-5 швов кольцо
подшипника треснет.

5

Смажьте маслом поверхности
скольжения и напрессуйте на вал-
шестерню новое кольцо подшипника с
помощью показанных на рисунке
оправок.

Капитальный ремонт
