08:05-01

ã

93

3

Смажте шлицы и кромки уплотнения.

4

Точно установите вилку на шлицевой
хвостовик.

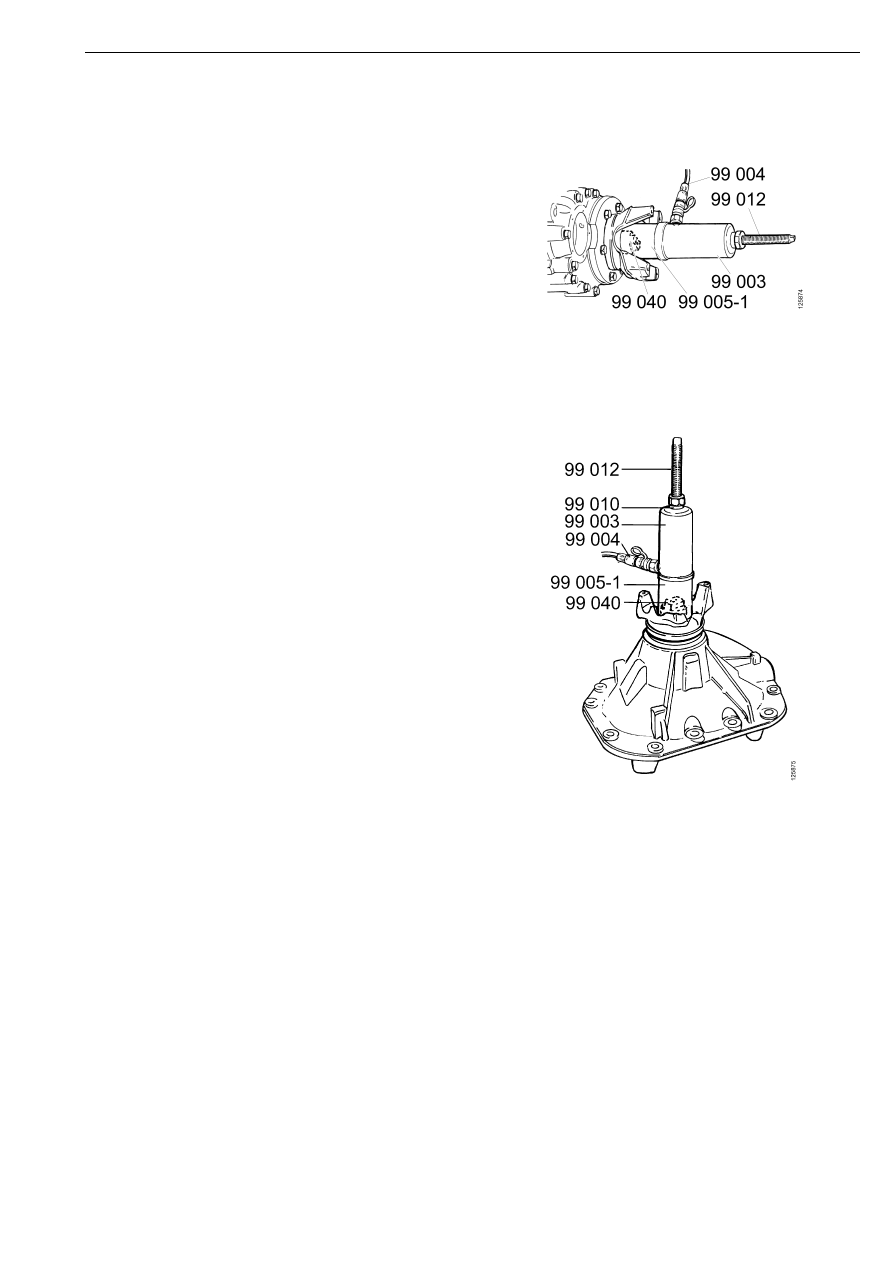

Если вилку невозможно установить
усилием рук, напрессуйте ее с помощью
гидравлического приспособления,
показанного на рис. Усилие в конце
напрессовки должно составлять 100 кН
(см. раздел "Настройка
пневмогидравлического насоса на
заданное усилие").

ВНИМАНИЕ! Запрещается наносить удары
по вилке карданного шарнира. Это приводит
к выходу из строя подшипников.

RBP730

RP730/731

5

Смажьте маслом резьбу и упорный торец
гайки крепления вилки. Наверните от
руки гайку.

6

Поверните картер главной передачи на
четверть оборота.

Капитальный ремонт

94

ã

08:05-01

7

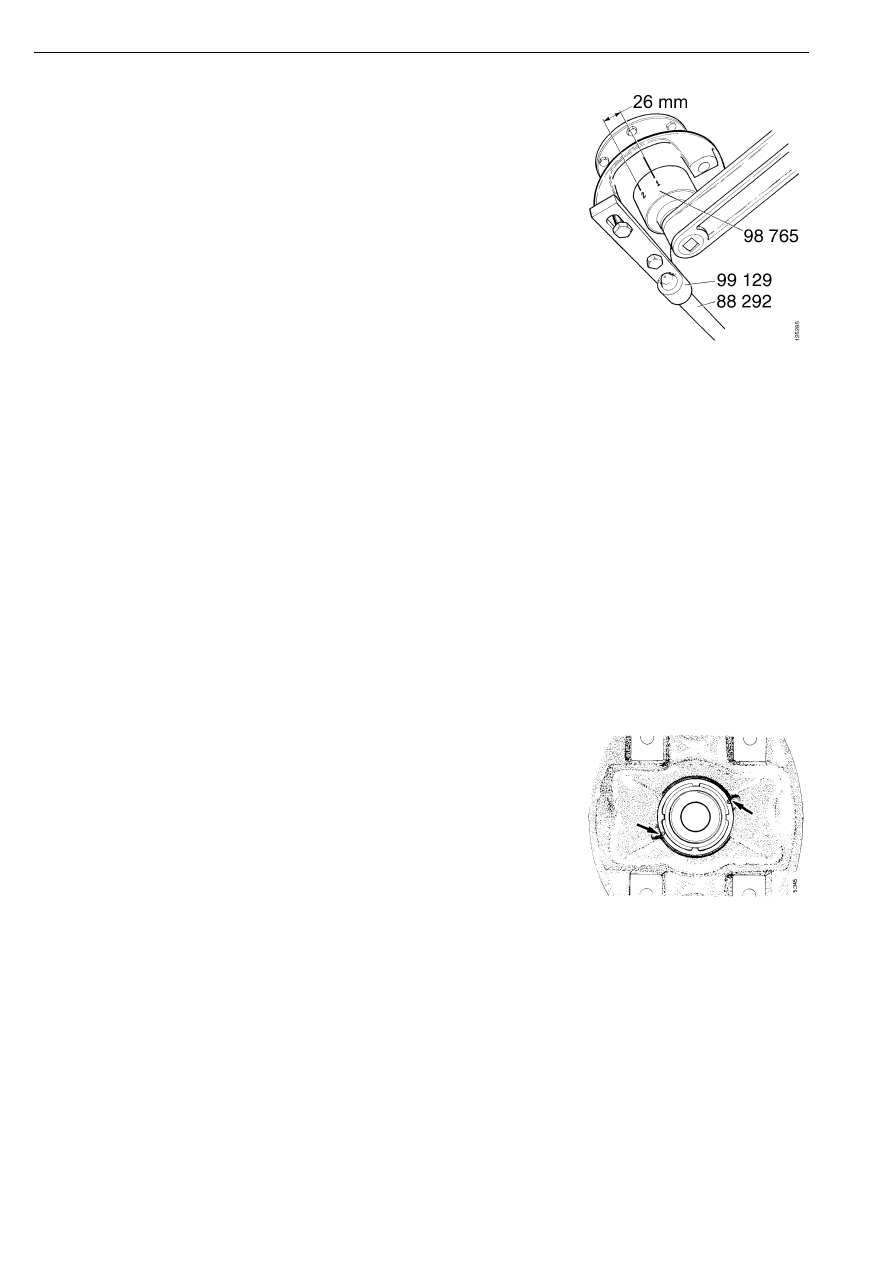

Установите на вилку держатель 99 129 с
рычагом 88 292. Оставьте конец рычага
опираться на пол.

8

Затяните гайку крепления вилки
моментом 1000 Н.м следующим образом:

Сначала затяните гайку моментом
300 Н.м. Используйте фасонный ключ
98 765. Нанесите метки на фасонном
ключе и вилке, как показано на рис.
Поверните гайку по меткам на 26 мм, для
того чтобы обеспечить заданный момент
затяжки 1000 Н.м.

Оставьте держатель с рычагом на вилке.

ВНИМАНИЕ! Зафиксируйте гайку от
отворачивания, закернив край фланца в оба
углубления на вилке.

Капитальный ремонт

08:05-01

ã

95

9

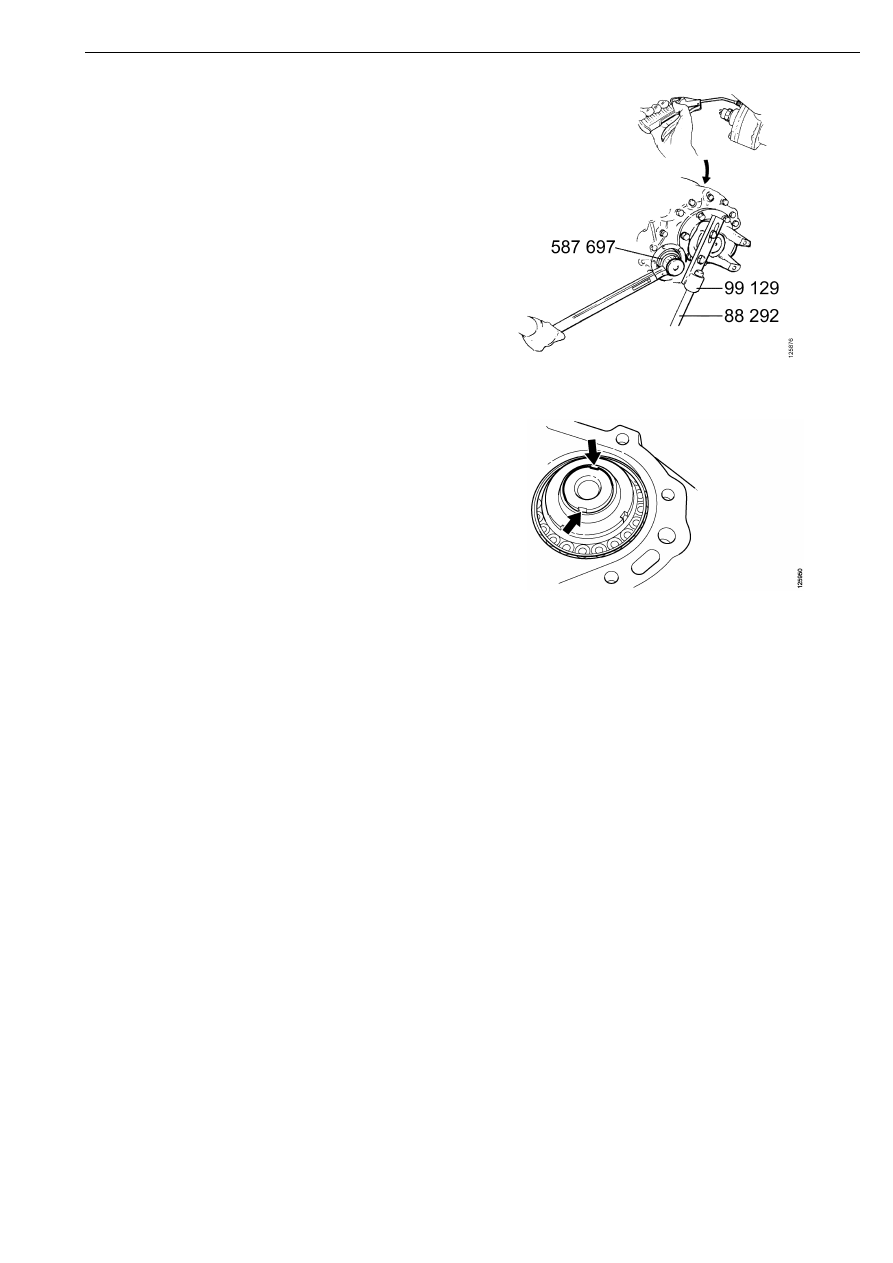

Главная передача RPB730:

Затяните гайку на хвостовике вала-
шестерни моментом 1000 Н.м. При
затяжке гайки необходимо подать
сжатый воздух в пневмоцилиндр
механизма блокировки межосевого
дифференциала.

ВНИМАНИЕ! Гайка должна быть
зафиксирована от отворачивания кернением.

Капитальный ремонт

96

ã

08:05-01

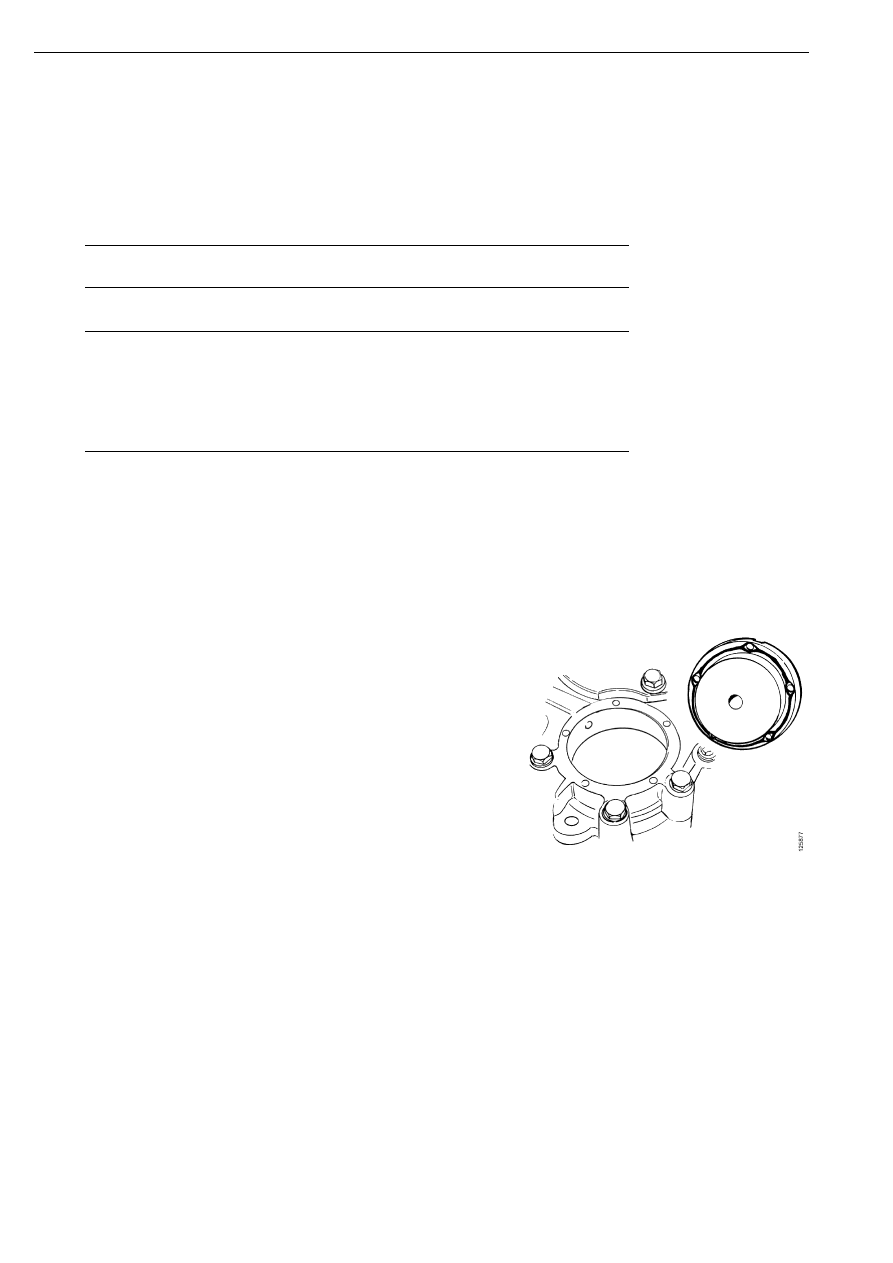

Монтаж масляного насоса, кронштейна фильтра,
масляного фильтра, защитного кожуха и приемного
масляного фильтра, RBP730

Спецификация

ВНИМАНИЕ! Не следует устанавливать на
главную передачу масляный насос в сборе.
Сборка насоса должна производиться в
процессе монтажа деталей. В противном
случае велика вероятность повреждения
масляного насоса.

1

Нанесите герметик на привалочную
поверхность корпуса насоса. Будьте
внимательны, нанося герметик вокруг
отверстий под болты.

2

Установите заднюю крышку насоса.
Проверьте правильность установки
задней крышки насоса. Обратите
внимание на масляные каналы и
совпадение отверстий под болты.

Общие сведения

Герметик

Обозначение по
каталогу 584 079

Моменты затяжки

Болты крепления передней крышки насоса

10 Н.м

Болты крепления кожуха насоса

8 Н.м

Болты крепления кронштейна фильтра

40 Н.м

Болты крепления защитного кожуха

100 Н.м

Приемный фильтр

180 Н.м

3

Установите ротор масляного насоса.
Проверьте, чтобы ротор упирался в
заднюю крышку насоса.

4

Установите статор.

Капитальный ремонт
