Главные передачи RP730/731, RBP730 (Scania). Руководство - часть 13





08:05-01

ã

49

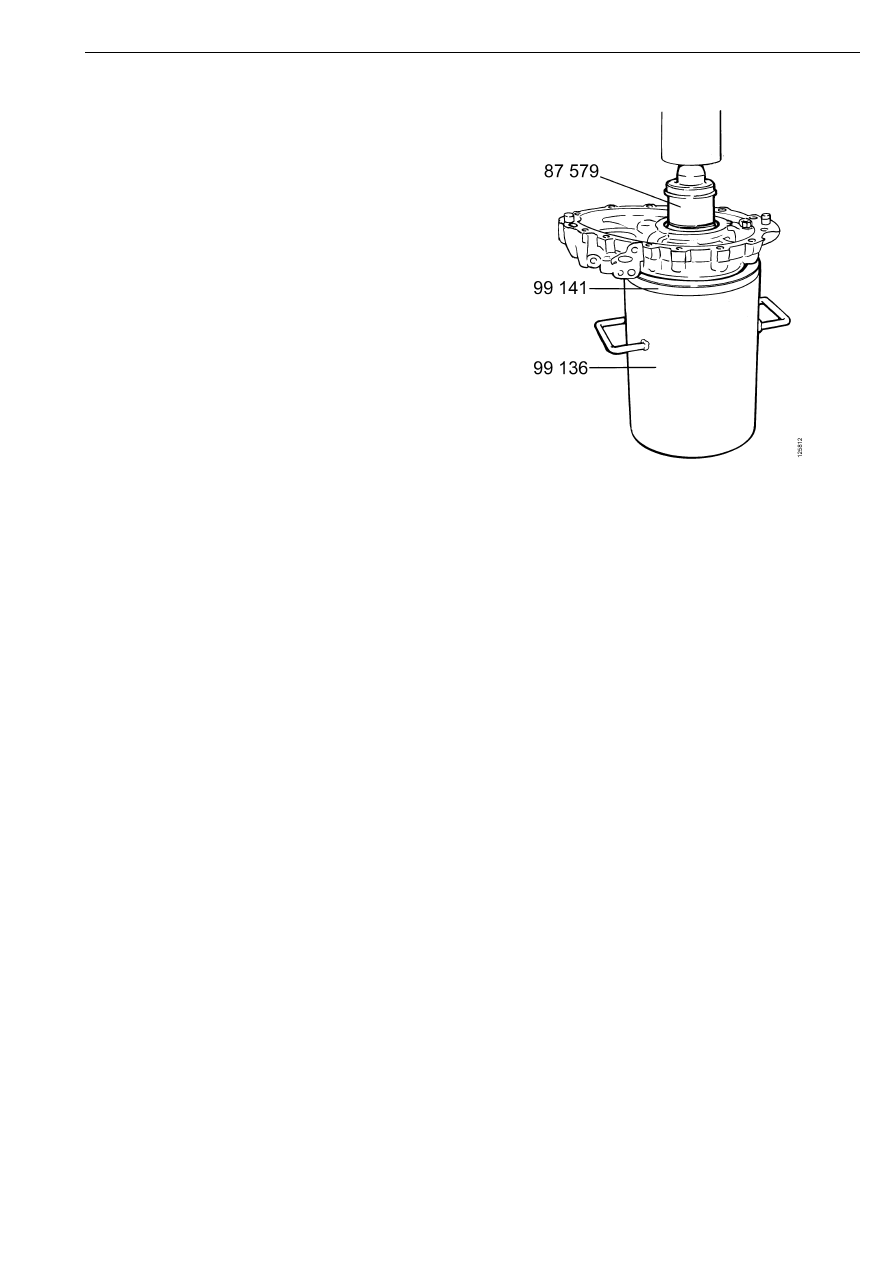

11 Поместите в полую опору 99136

защитный деревянный брусок.
Переверните крышку картера и
установите оправки 99 141 и 87 579.

12 С помощью оправки 87 579 выпрессуйте

подшипник из крышки картера.

13 Снимите с вилки пыльник и кольцо

V-образного сечения.

14 Выбейте из крышки уплотнение.

Капитальный ремонт

50

ã

08:05-01

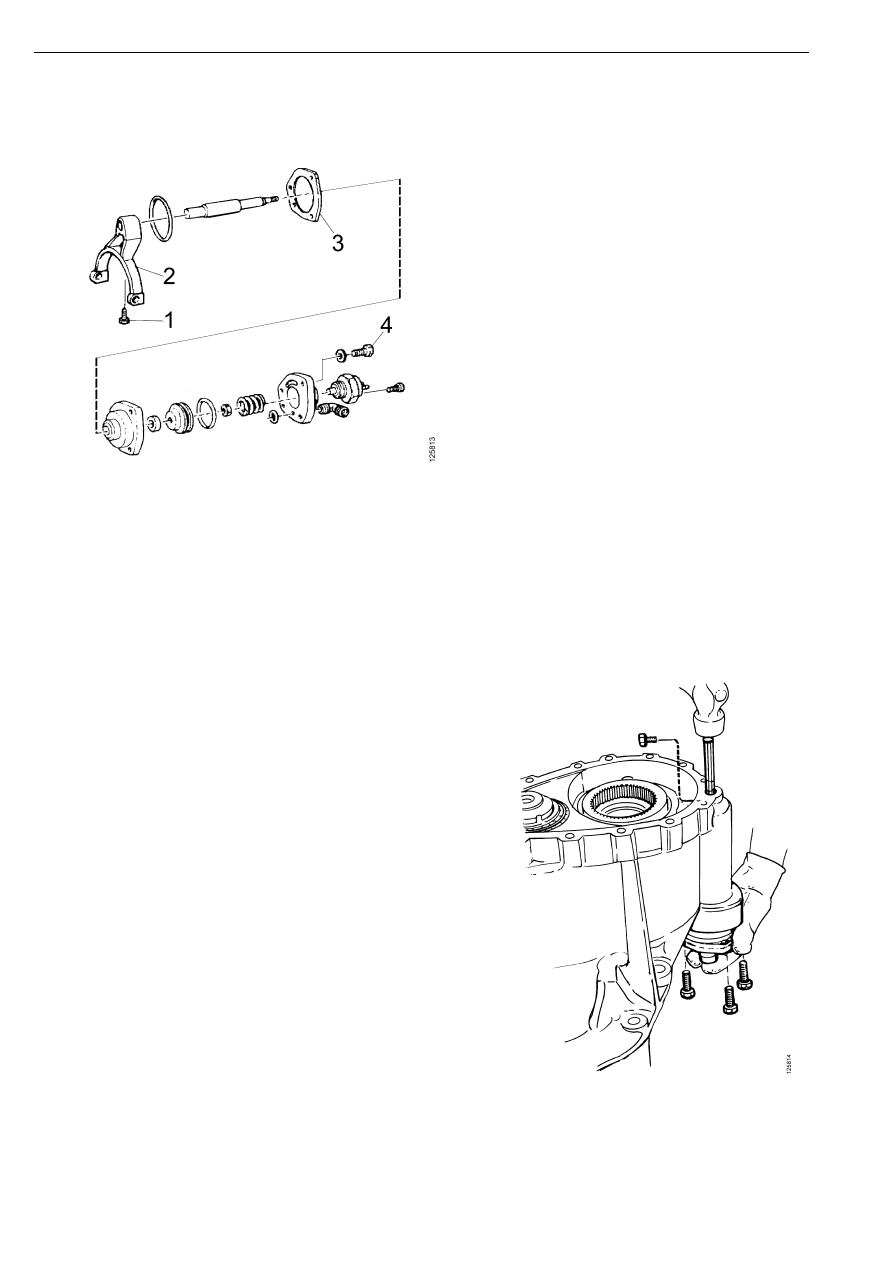

Демонтаж механизма блокировки межосевого
дифференциала, RBP730

1

Фиксирующий болт

2

Вилка

3

Прокладка

4

Болт

1

Выверните из вилки фиксирующий болт.
Фиксирующий болт посажен на
резьбовой фиксатор. Перед
отворачиванием болта его необходимо
нагреть до 100°C.

2

Выверните три болта крепления
механизма блокировки дифференциала.

3

Выбейте механизм блокировки и снимите
прокладку (прокладки) с картера главной
передачи. Используйте бородок
подходящего размера.

Капитальный ремонт

08:05-01

ã

51

Ремонт межосевого дифференциала, RBP730

Спецификация

Специальные инструменты и
приспособления

Момент затяжки

Болты крепления чашек корпуса
дифференциала

84 Н.м

Обозначение

Наименование

Рисунок

Настенная
панель
инструментов

87 223

Оправка

D3, AM2, B1

98 566

Оправка

R1

98 691

Подставка

-

99 092

Оправка

AD2

00

1

6

27

87 223

00

1617

98 566

98 691

00

1626

00

1619

99 092

Капитальный ремонт

52

ã

08:05-01

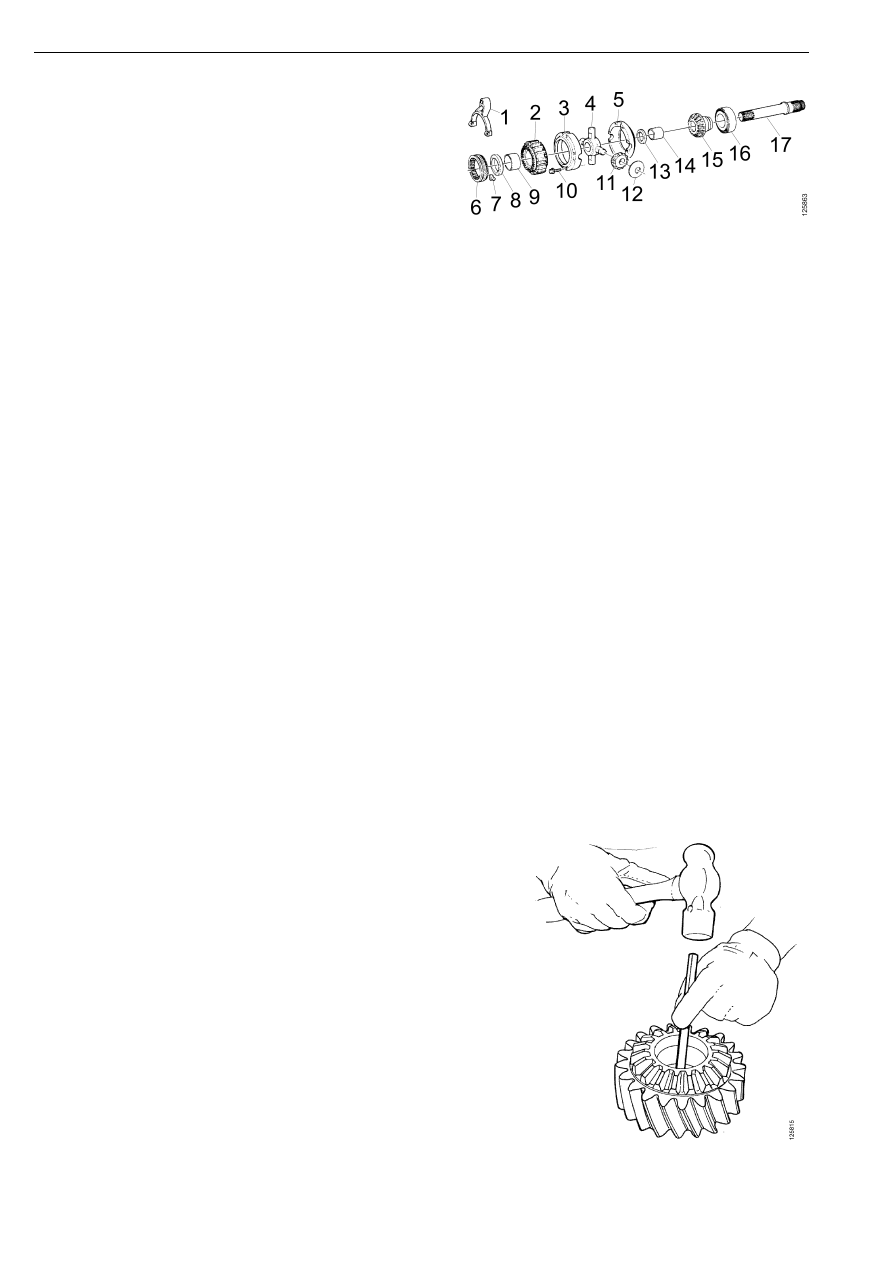

1

Снимите вилку, муфту блокировки с
сухарями и упорную шайбу.

2

Снимите переднюю шестерню
дифференциала.

Примечание: Если муфта блокировки
подлежит замене, то следует помнить, что
новая муфта не подходит к передней
шестерне старого образца из-за увеличенного
угла зацепления, используемого на муфтах
нового образца. Поэтому при замене на
старых автомобилях муфты блокировки
дифференциала следует одновременно
заменить переднюю шестерню
дифференциала и втулку.

1

Вилка

2

Передняя шестерня дифференциала

3

Передняя чашка корпуса
дифференциала.

4

Крестовина дифференциала

5

Задняя чашка корпуса дифференциала.

6

Муфта блокировки

7

Сухарь

8

Упорное кольцо

9

Втулка

10 Болт

11 Сателлит

12 Упорная шайба

13 Упорное кольцо

14 Втулка

15 Задняя шестерня дифференциала

16 Подшипник

17 Выходной вал

3

Если втулка подлежит замене, выбейте ее
с помощью бородка.

Капитальный ремонт
