Главные передачи RP730/731, RBP730 (Scania). Руководство - часть 11





08:05-01

ã

41

Ремонт межколесного дифференциала

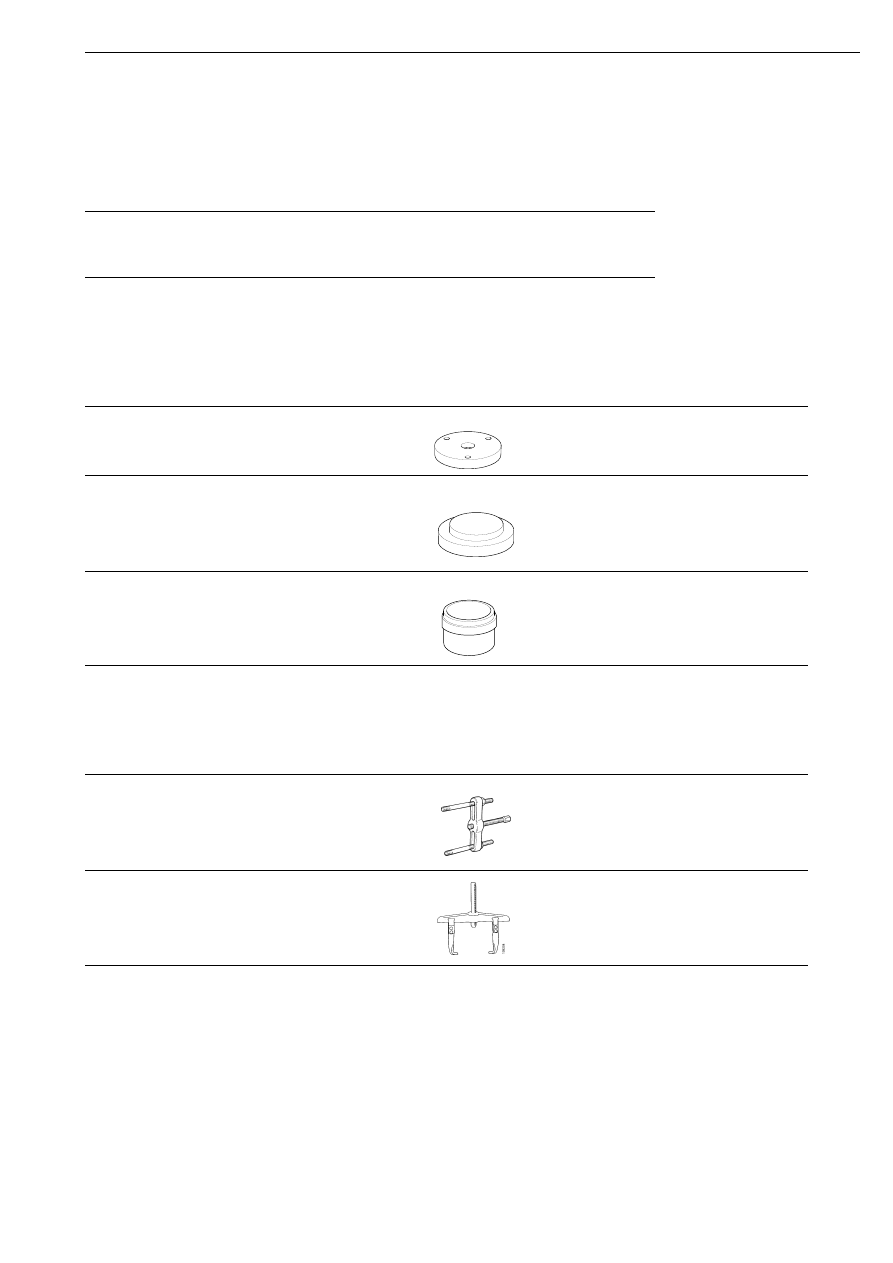

Спецификация

Специальные инструменты и
приспособления

Прочие инструменты

Момент затяжки

Болты крепления чашек корпуса
дифференциала

84 Н.м

Болты крепления ведомой шестерни

60 Н.м + 90°

Обозначение

Наименование

Рисунок

Настенная панель
инструментов

98 566

Оправка

R1

98 568

Подставка

R2

99 092

Оправка

AD2

Обозначение

Наименование

Рисунок

Настенная панель
инструментов

587 428

Съемник

587 432

Съемник

00

1617

98 566

00_1618

98 568

00

1619

99 092

114 056

Капитальный ремонт

42

ã

08:05-01

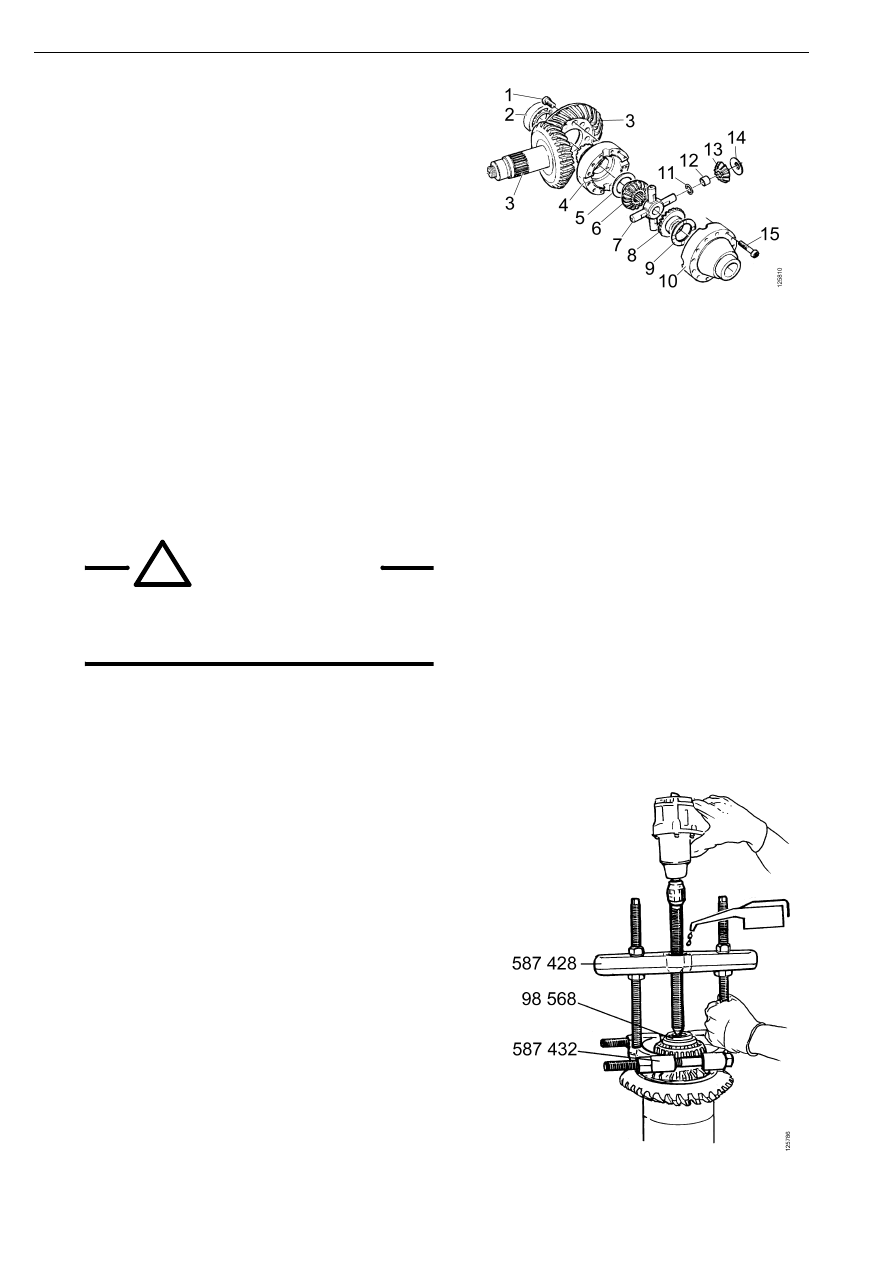

1

Болт крепления ведомой шестерни

2

Подшипник

3

Ведомая шестерня и ведущий вал-
шестерня

4

Чашка дифференциала (правая)

5

Упорная шайба полуосевой шестерни

6

Полуосевая шестерня

7

Крестовина дифференциала

8

Полуосевая шестерня

9

Упорная шайба полуосевой шестерни

10 Чашка дифференциала (левая)

11 Стопорное кольцо

12 Втулка подшипника

13 Сателлит

14 Упорная шайба сателлита

15 Болт

1

Если подшипники подлежат дальнейшему
использованию, необходимо нанести
соответствующие метки на кольца
подшипников и чашки корпуса
дифференциала.

!

ПРЕДУПРЕЖДЕНИЕ!

Во избежание попадания в глаза брызг
масла при демонтаже подшипников
надевайте защитные очки.

2

С помощью съемников 587 432, 587 428 и
подставки 98 568 демонтируйте два
внутренних кольца подшипников.

Примечание: Затягивайте болты съемника
587 432 от руки, в противном случае
сопрягаемые поверхности на чашках корпуса
дифференциала могут получить
повреждения. Смажьте винт съемника.

Капитальный ремонт

08:05-01

ã

43

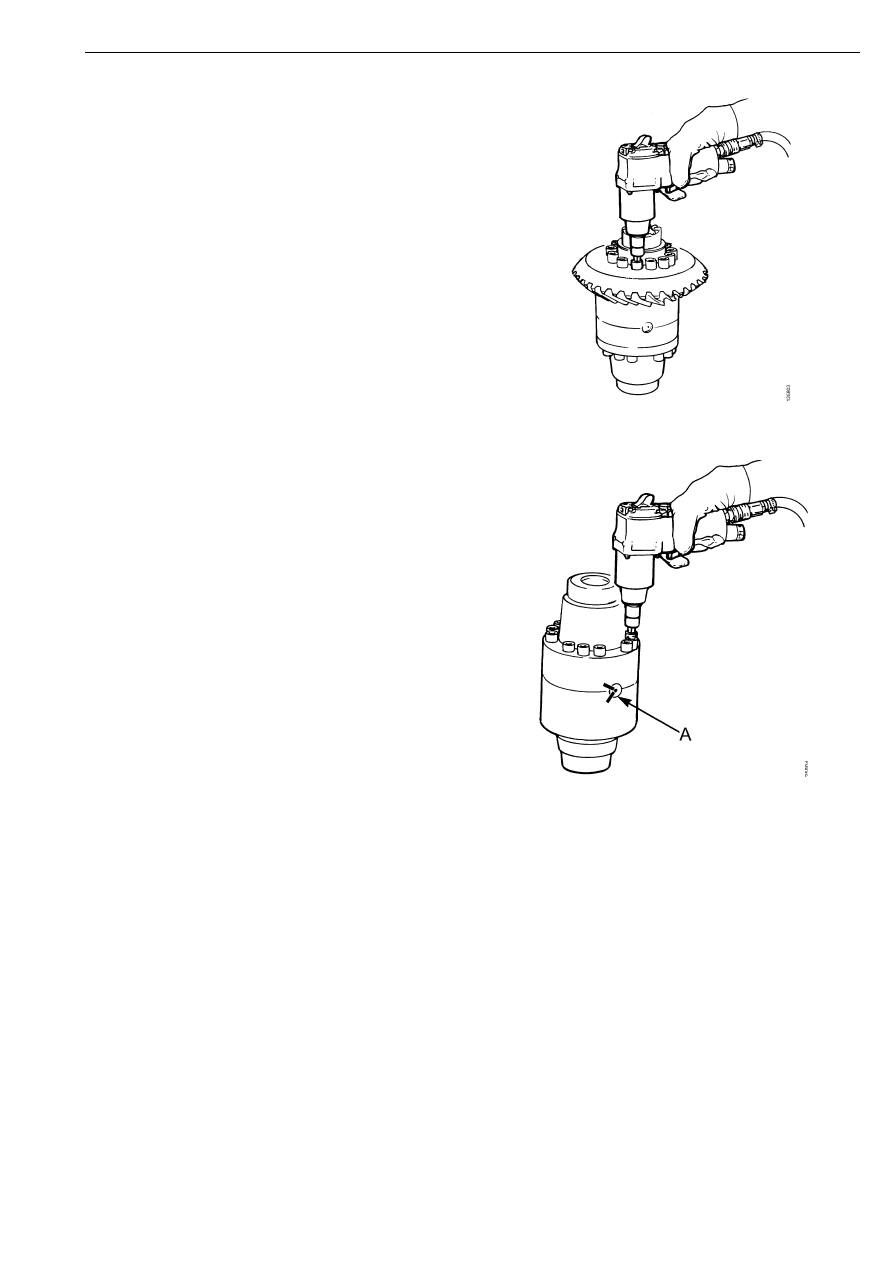

3

Выверните болты крепления ведомой
шестерни и снимите ударами резиновой
киянки ведомую шестерню с корпуса
дифференциала.

4

Нанесите метки на чашки корпуса
дифференциала и торец крестовины
дифференциала (A). Приступая к
разборке дифференциала, помните, что
все детали дифференциала при
последующей сборке должны быть
установлены строго на свои места.
Запрещается менять местами шестерни,
сателлиты, втулки подшипников и
упорные шайбы. Выверните болты.

Капитальный ремонт

44

ã

08:05-01

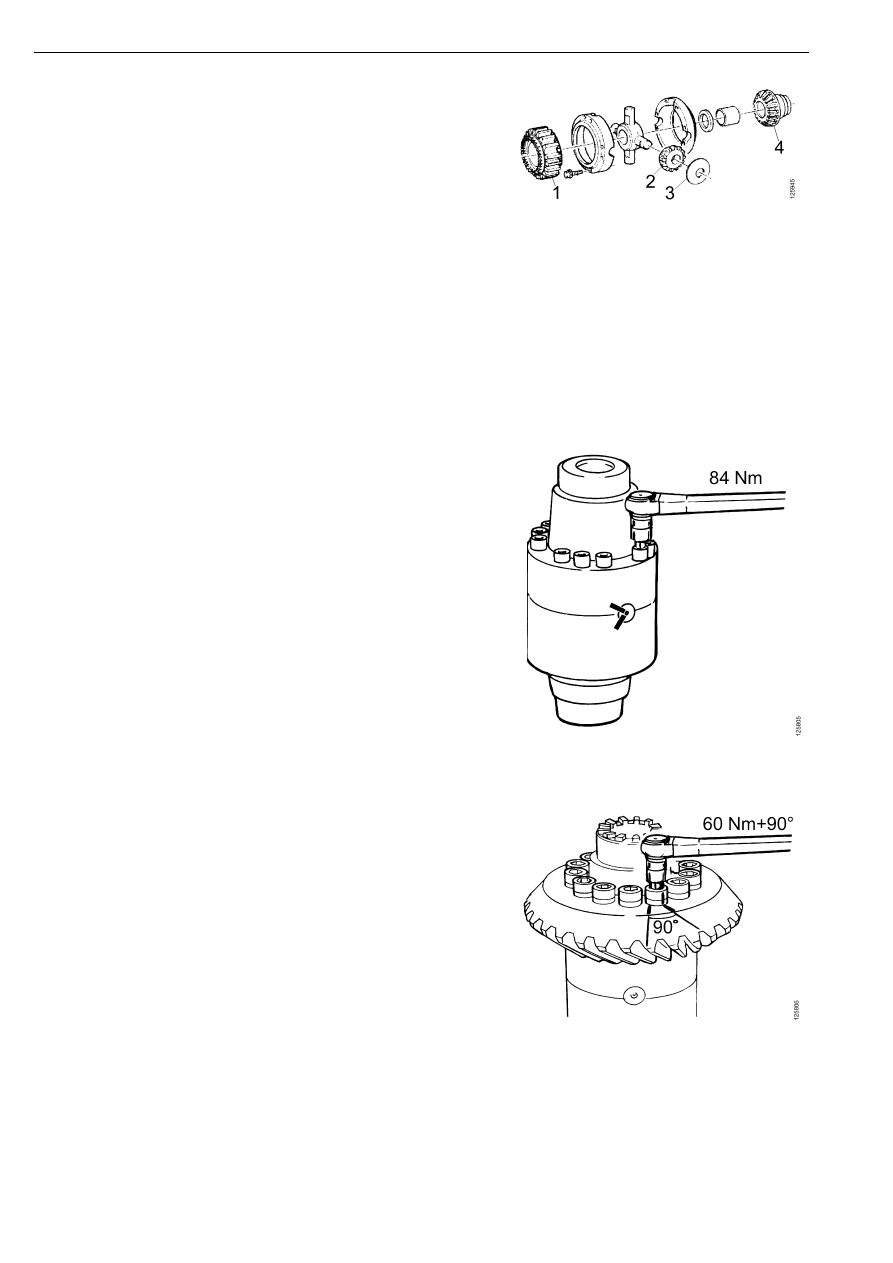

5

С помощью ударов резиновой киянкой
разделите друг от друга чашки корпуса
дифференциала.

Примечание: Если какая-либо втулка
подшипника изношена и подлежит заменене,
но необходимо заменить все четыре втулки.
Это правило применяется также к упорным
шайбам сателлитов (4 шт.), упорным шайбам
полуосевых шестерен (2 шт.), сателлитам
(4 шт.) и полуосевым шестерням (2 шт.)

1

Полуосевая шестерня

2

Сателлит

3

Упорная шайба

4

Полуосевая шестерня

6

Установите в чашки корпуса
дифференциала детали согласно
сделанным ранее меткам. Тщательно
смажьте маслом все детали.

7

Установите корпус дифференциала в
тиски с мягкими накладками на губках и
затяните болты в последовательности
крест на крест моментом 85 Н.м.

8

Переверните в тисках корпус
дифференциала и затяните
предварительно смазанные болты
крепления ведомой шестерни моментом
60 Н.м + 90°.

Капитальный ремонт
