Главные передачи RP730/731, RBP730 (Scania). Руководство - часть 12





08:05-01

ã

45

!

ПРЕДУПРЕЖДЕНИЕ!

Во избежание попадания в глаза брызг
масла при напрессовке подшипников
надевайте защитные очки.

9

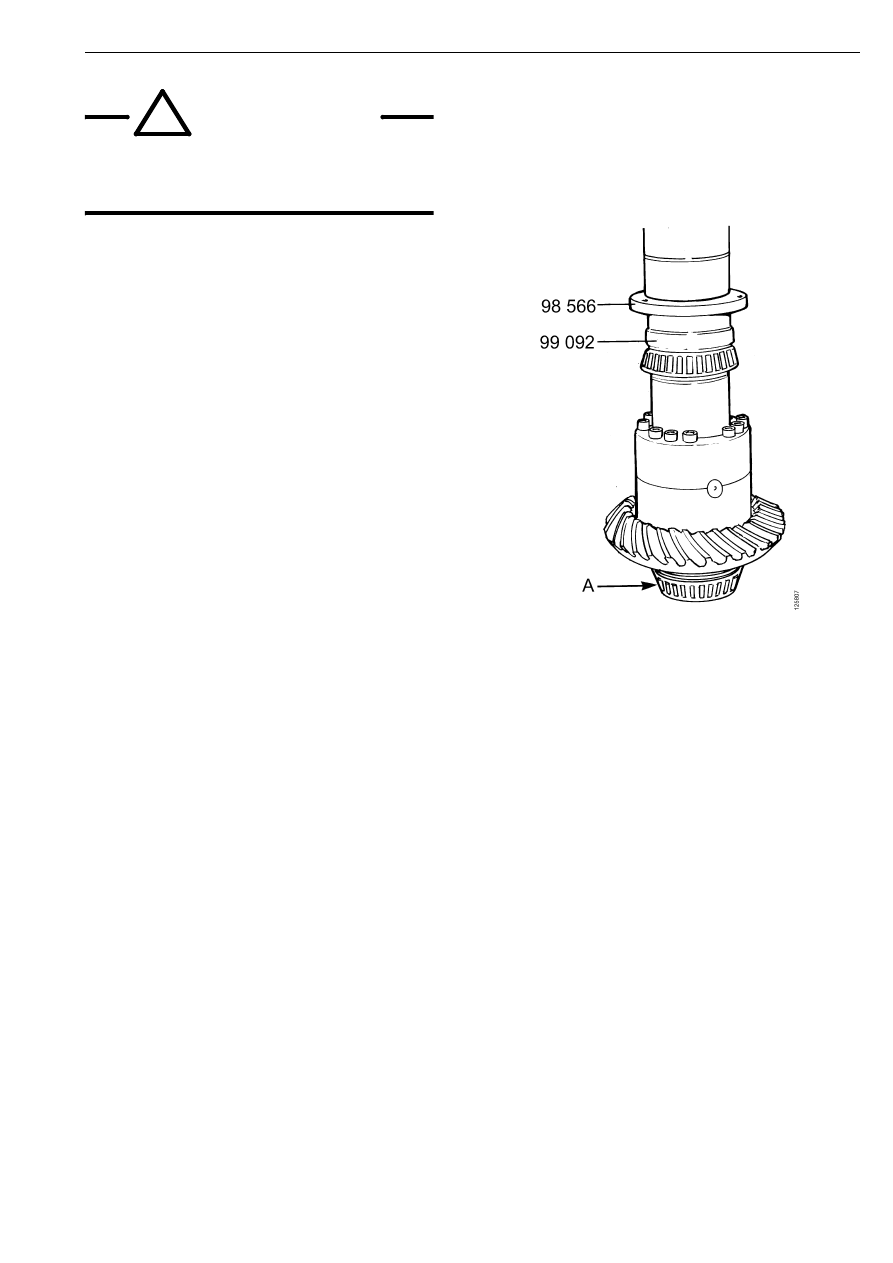

Смажьте маслом поверхности
скольжения. Напрессуйте оба
подшипника. Начните с подшипника,
расположенного со стороны ведомой
шестерни (A). Используйте оправки
99 092 и 98 566. Проверьте соответствие
друг другу наружных и внутренних колец
обоих подшипников.

Капитальный ремонт

46

ã

08:05-01

Демонтаж масляного насоса и передней крышки
картера в сборе с входным валом, RBP730

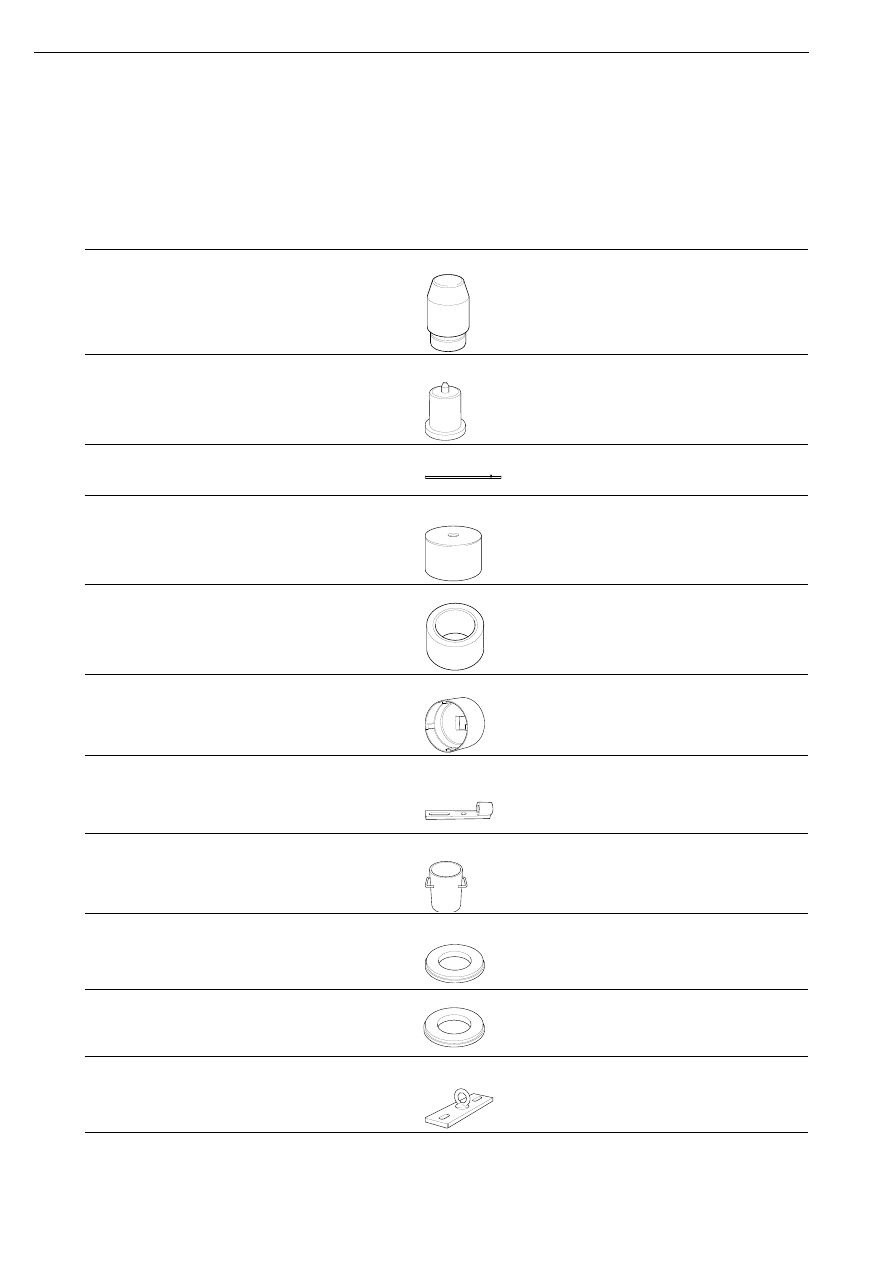

Специальные инструменты и
приспособления

Обозначение

Наименование

Рисунок

Настенная панель
инструментов

87 475

Оправка

AD2

87 579

Оправка

R1

88 292

Рычаг

G2

98 257

Подставка

G2, AM2

98 332

Подставка

R1

98 765

Ключ фасонный

G2

99 129

Держатель

G2

99 136

Полая подставка

P

99 141

Steunring

P

99 142

Steunring

P

99 167

Проушина

G1

109

824

87 475

00

1816

87 579

00

1848

88 292

98 257

110 076

98 332

110 119

00_1642

98 765

99 129

00_1616

99 136

622

00

_

1623

99 141

99 142

00

1624

00

1625

99 167

Капитальный ремонт

08:05-01

ã

47

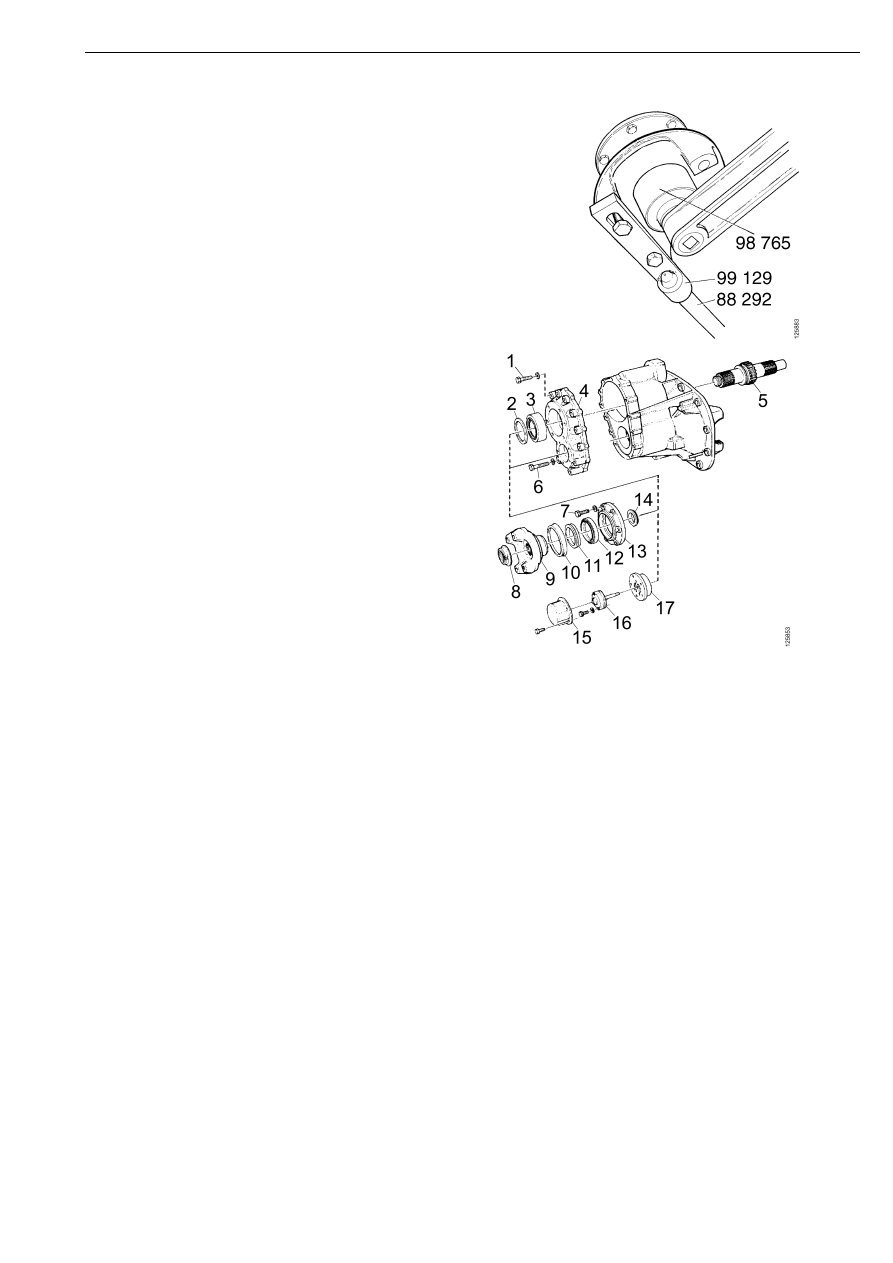

1

Болт

2

Прокладка

3

Подшипник

4

Крышка, корпус подшипников

5

Входной вал

6

Болт

7

Болт

8

Гайка крепления вилки

9

Вилка карданного шарнира

10 Пыльник

11 Кольцо V-образного сечения

12 Уплотнение

13 Крышка уплотнения

14 Steunring

15 Защитный кожух масляного насоса

16 Масляный насос

17 Задняя крышка насоса

1

Установите держатель 99 129 с рычагом
88 292 на вилку карданного шарнира.
Конец рычага может опираться на пол.
Отпустите гайку крепления вилки в
помощью фасонного ключа 98 765.

Примечание: Не отворачивайте гайку
полностью.

2

Снимите защитный кожух и отверните
болты крепления масляного насоса.

3

Отверните болты крепления крышки
картера главной передачи. Постучите
резиновой киянкой по крышке сбоку в
зоне расположения направляющих
штифтов.

4

Снимите крышку картера вместе с
входным валом с помощью проушины
99 167.

Капитальный ремонт

48

ã

08:05-01

5

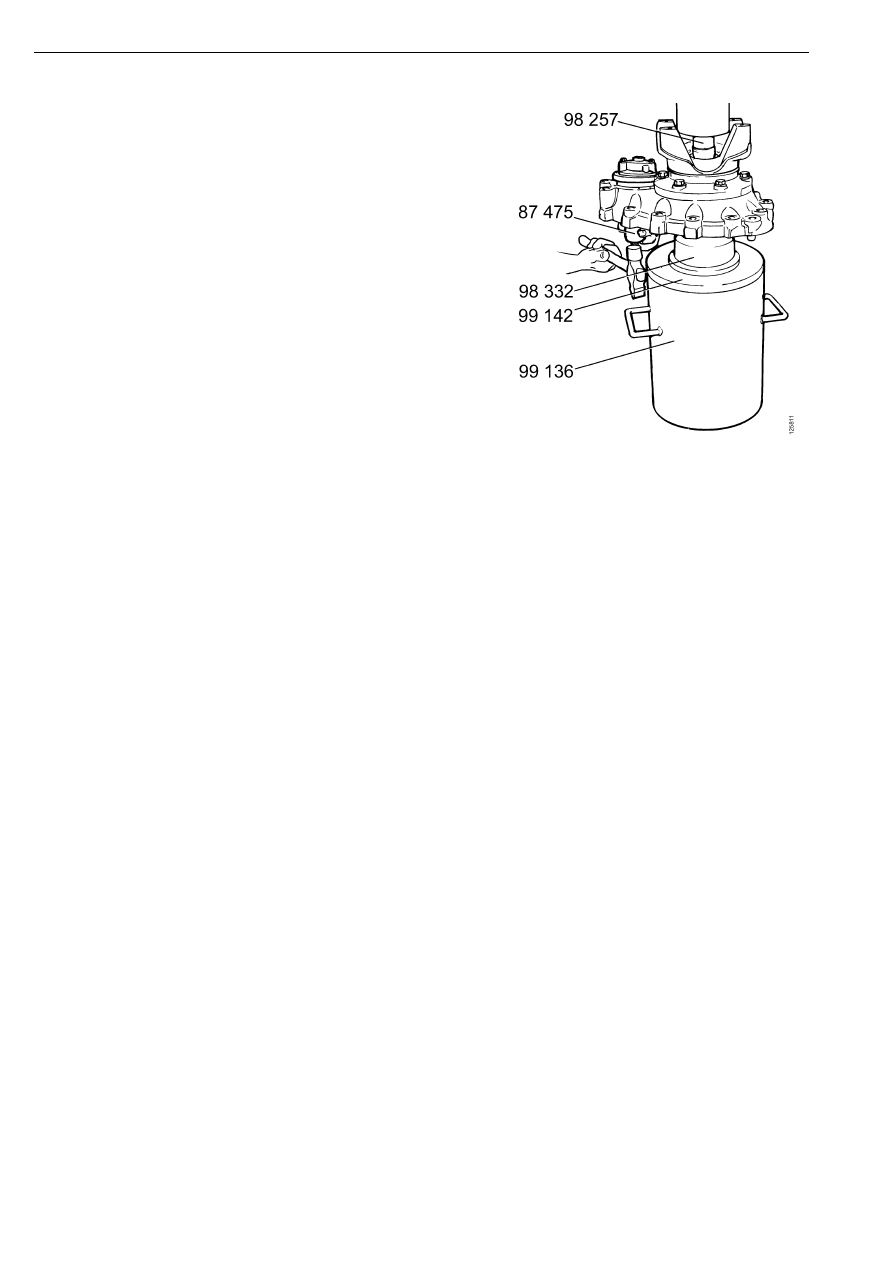

Положите в полую подставку 99 136
подходящий деревянный брусок, который
обеспечит защиту детали от повреждения
при падении. Установите крышку
картера под пресс, поместив ее на
подставку и оправки 99 136, 99 142 и
98 332.

6

Снимите гайку крепления вилки.

7

Установите подставку 98 257 на торец
входного вала. Прижмите крышку
картера прессом.

8

Выбейте масляный насос с помощью
оправки 87 475.

9

Выпрессуйте входной вал.

10 Прокладки под крышкой уплотнения

будут использоваться при последующей
сборке. Выверните болты и с помощью
резиновой киянки снимите крышку
уплотнения. Сохраните упорное кольцо.

Капитальный ремонт
