Главные передачи RP730/731, RBP730 (Scania). Руководство - часть 7

08:05-01

ã

25

6

Установите пыльник. Если пыльник
поврежден, замените его новым.

7

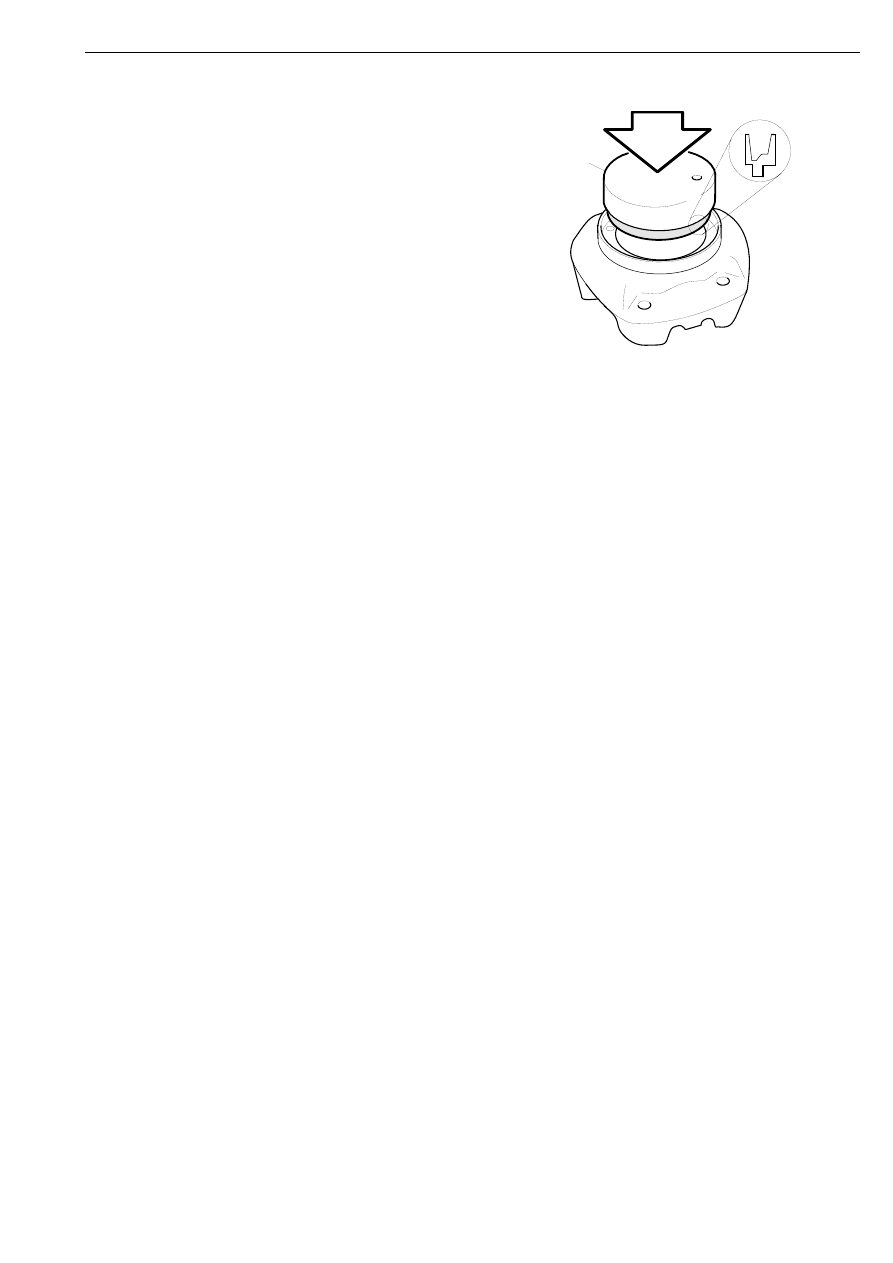

С помощью оправки 99 377 напрессуйте
на вилку новое уплотнение. Убедитесь в
правильной посадке уплотнения.

ВНИМАНИЕ! Будьте осторожны при
напрессовке уплотнения. Запрещается
напрессовывать уплотнение ударами
молотка.

99 377

113 235

8

Смажьте шлицы вилки карданного
шарнира.

Текущий ремонт без демонтажа главной передачи

26

ã

08:05-01

9

Установите вилку на хвостовик входного
вала. Если вилку невозможно установить
на место усилием рук, напрессуйте ее с

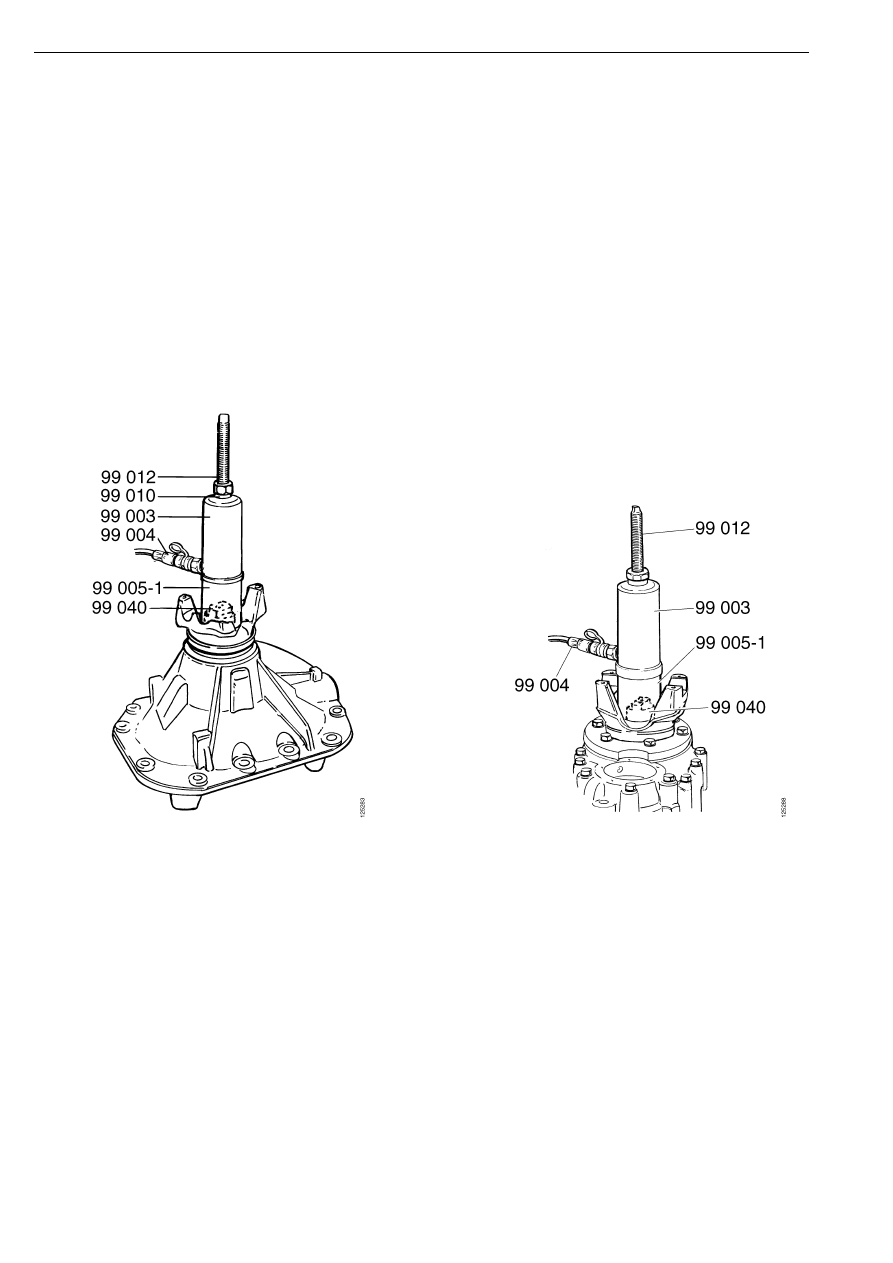

помощью гидроцилиндра, см. рис. Усилие
в конце напрессовки вилки должно
составлять 100 кН. См. раздел
"Настройка пневмогидравлического
насоса на заданное усилие".

ВНИМАНИЕ! Запрещается наносить ударыпо
вилке карданного шарнира. Это может
привести к выходу из строя подшипников.

RP730/731

RBP730

Текущий ремонт без демонтажа главной передачи

08:05-01

ã

27

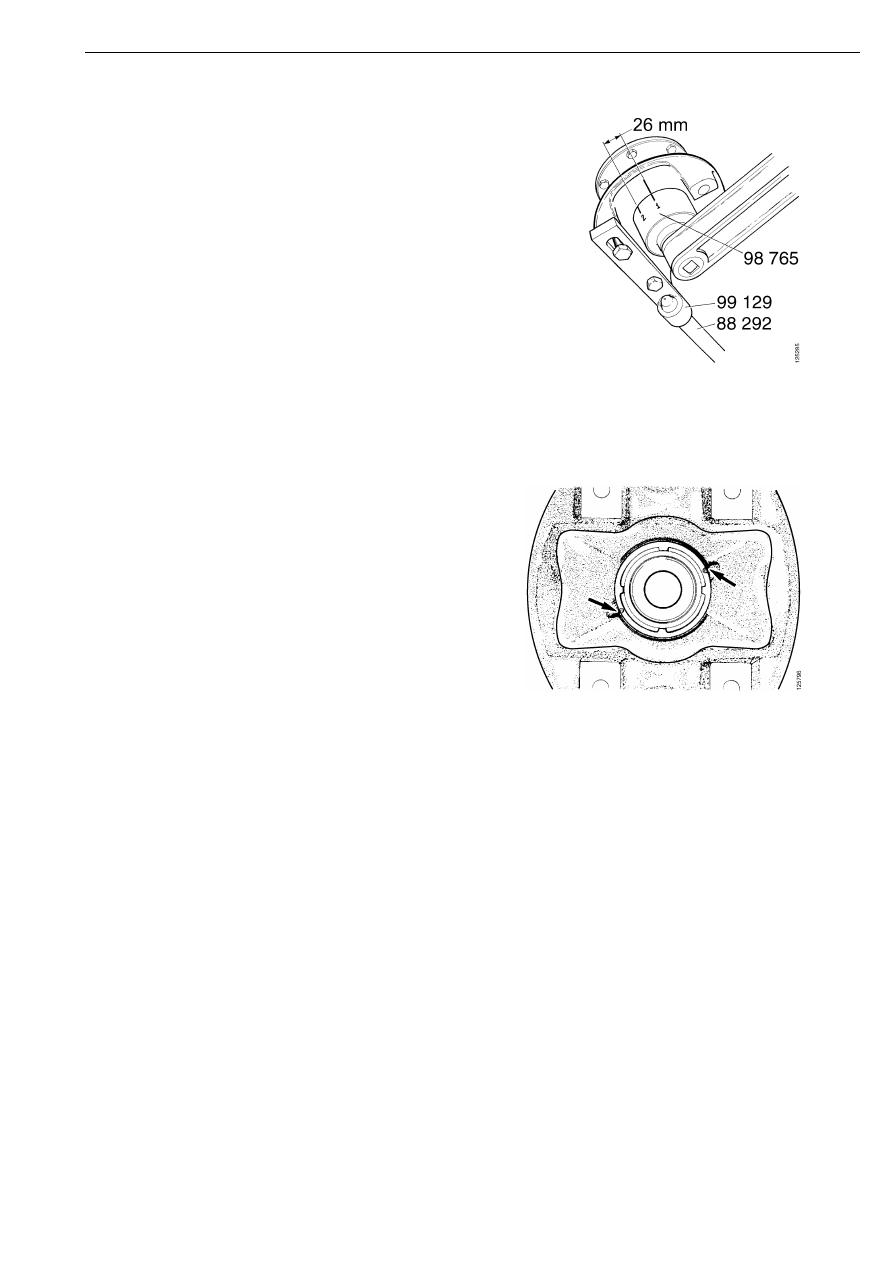

10 Затяните гайку крепления вилки

моментом 300 Н.м. Нанесите метки на
фасонный ключ и вилку, как показано на
рис. Дополнительно доверните гайку на
26 мм по нанесенным меткам, для того
чтобы обеспечить момент затяжки
1000 Н.м.

11 Зафиксируйте гайку от отворачивания,

закернив выступающий фланец гайки в
два углубления на вилке.

12 Установите карданный вал и затяните

болты моментом 105 Н.м.

Текущий ремонт без демонтажа главной передачи

28

ã

08:05-01

Замена уплотнения и подшипника выходного вала,
RBP730

Спецификация

Момент затяжки

Гайка крепления вилки на выходном валу

400 Н.м

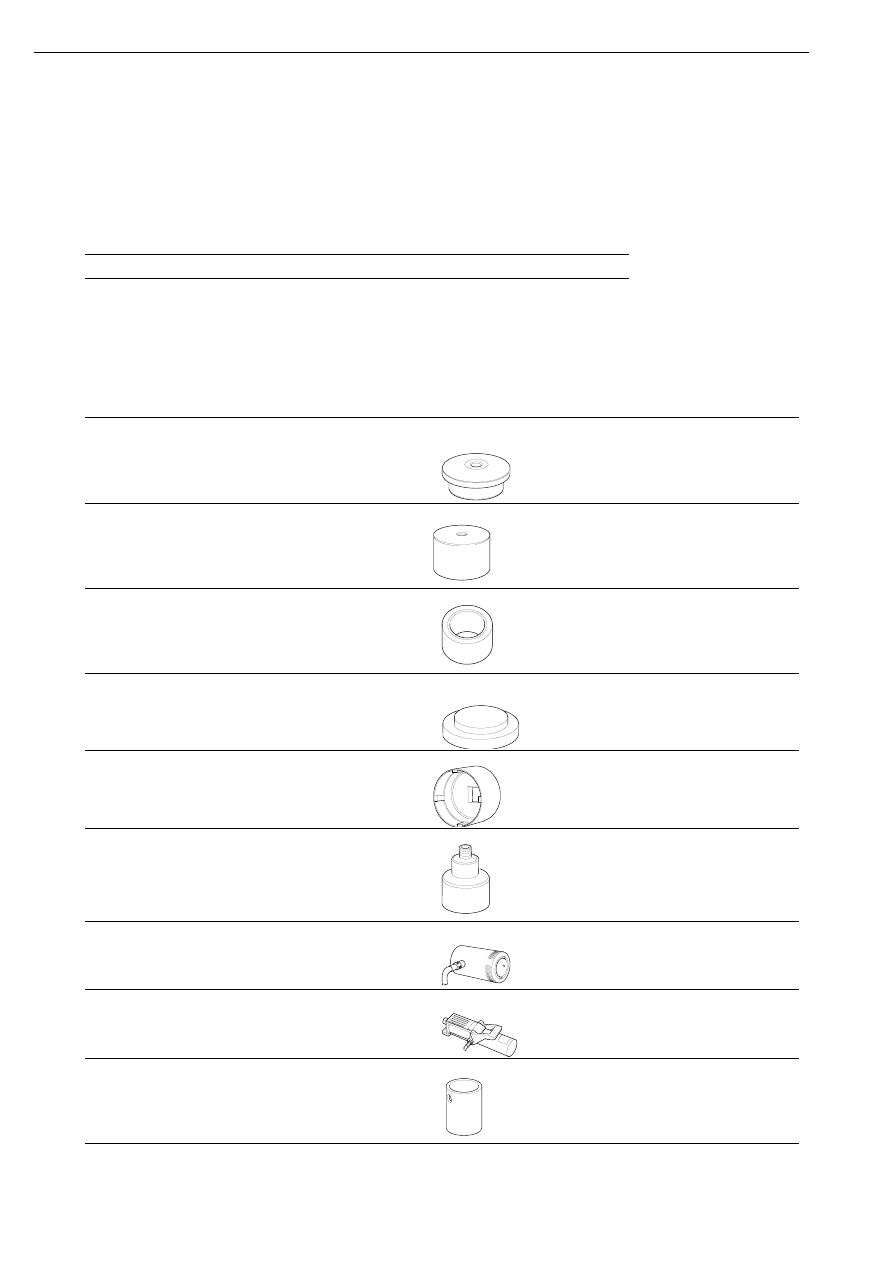

Специальные инструменты и
приспособления

Обозначение

Наименование

Рисунок

Настенная панель
инструментов

87 445

Оправка

AD2

98 257

Подставка

G2, AM2

98 332

Подставка

R1

98 568

Подставка

98 765

Ключ фасонный

G2

99 001

Переходник

H1

99 003

Гидравлический цилиндр

H1

99 004

Гидронасос

H1

99 005-1

Переходник

G1, H1

00_1609

87 445

98 257

11

0

 0

7

6

98 332

11

0

 11

9

0

0_1618

98 568

00_1642

98 765

99 001

00

1

56

2

109 403

99 003

10 188

99 004

99 005−1

111 423

Текущий ремонт без демонтажа главной передачи
