Главные передачи RP730/731, RBP730 (Scania). Руководство - часть 6

08:05-01

ã

21

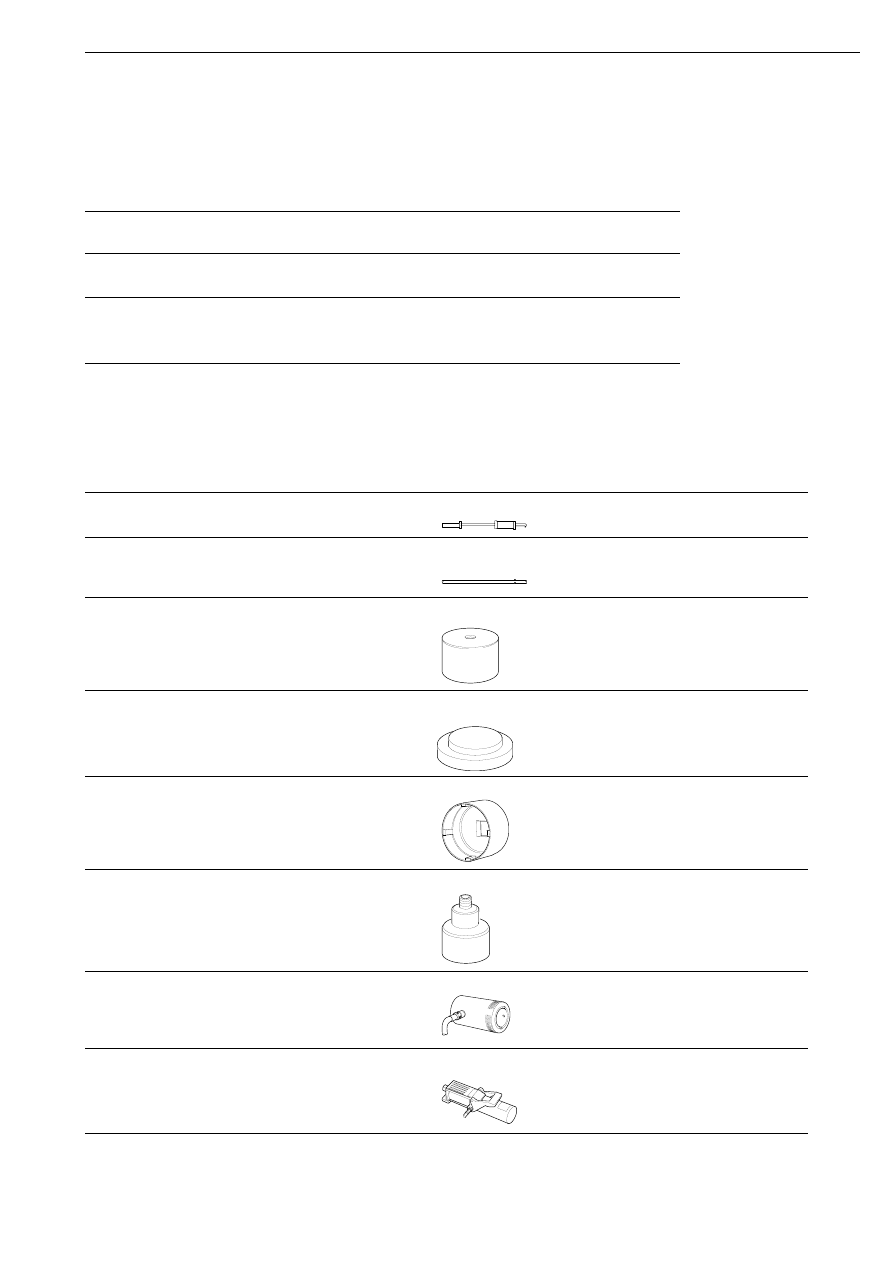

Замена уплотнения входного вала

Спецификация

Специальные инструменты и
приспособления

Общие сведения

Консистентная смазка для шлицев

Обозначение по каталогу
584 072

Момент затяжки

Гайка крепления вилки карданного шарнира
на валу

1000 Н.м

Карданный вал

105 Н.м

Обозначение

Наименование

Рисунок

Настенная панель
инструментов

87 596

Ударный съемник

D2

88 292

Рычаг

98 257

Подставка

G2, AM2

98 568

Подставка

R2

98 765

Ключ фасонный

G2

99 001

Переходник

H1

99 003

Гидравлический цилиндр

H1

99 004

Гидронасос

H1

87 596

00

1610

00

1848

88 292

98 257

110

076

00_1618

98 568

00_1642

98 765

99 001

00

1

56

2

109 403

99 003

110 188

99 004

Текущий ремонт без демонтажа главной передачи

22

ã

08:05-01

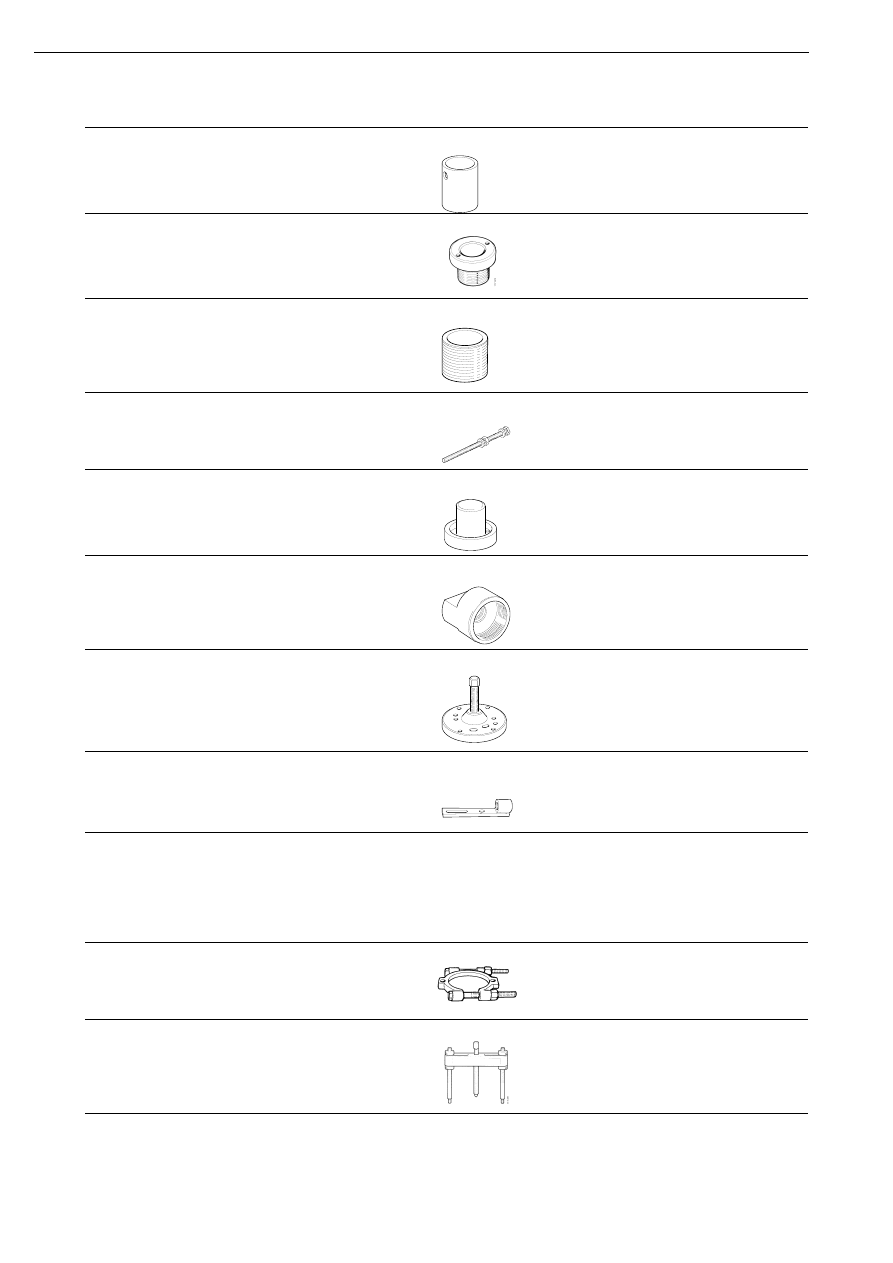

Прочие инструменты

99 005-1

Переходник

G1, H1

99 010

Втулка

-

99 011

Резьбовая втулка

H1

99 012

Резьбовой шток

H1

99 377

Оправка

99 040

Переходник

H1

99 124

Съемник

G1, H1

99 129

Кронштейн

G2

Обозначение

Наименование

Рисунок

Настенная панель
инструментов

587 318

Съемник

XA3

587 319

Съемник

XA3

Обозначение

Наименование

Рисунок

Настенная панель
инструментов

99 005−1

111

423

99 011

00

1

565

109 431

99 012

99 377

112

705

99 040

110 995

99 124

110

253

99 129

00_1616

114 693

Текущий ремонт без демонтажа главной передачи

08:05-01

ã

23

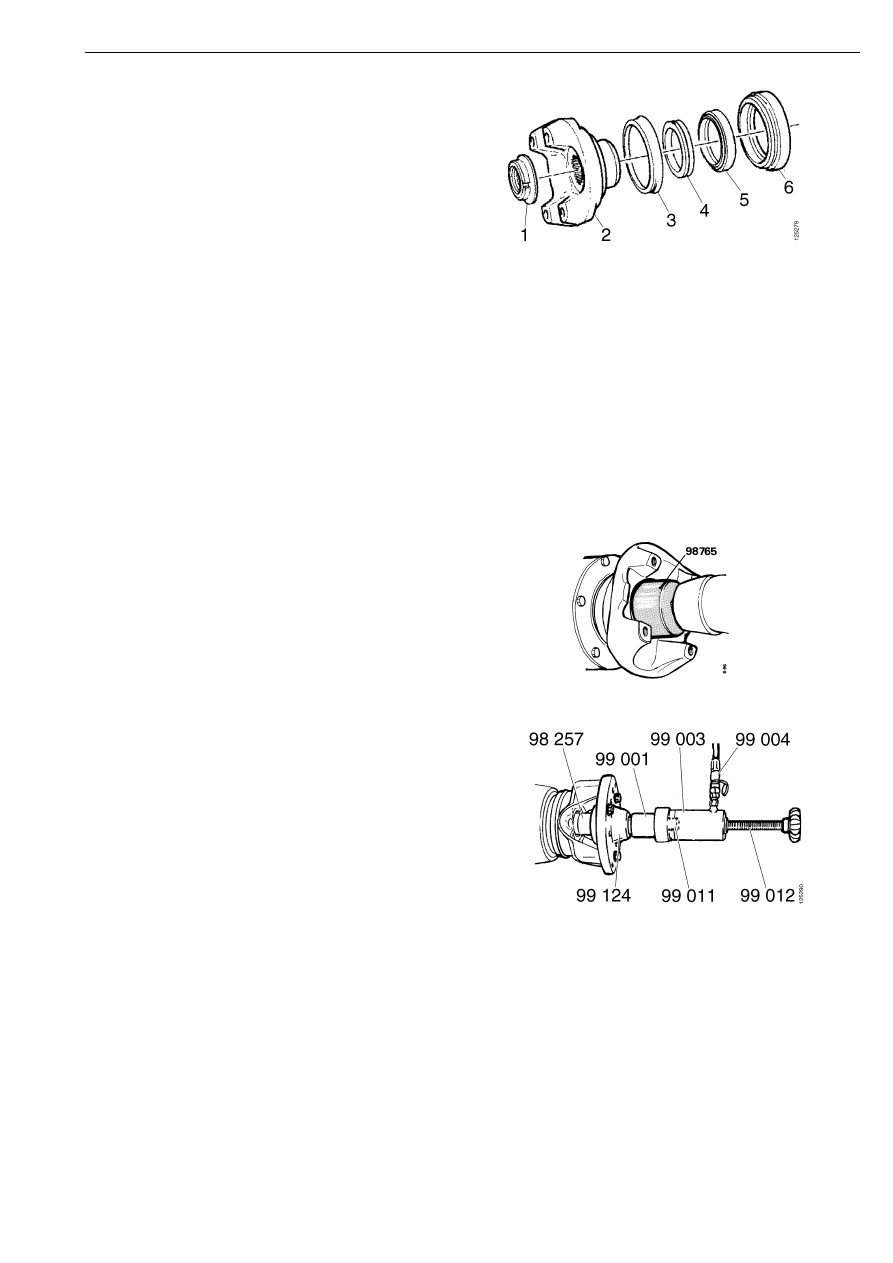

1

Включите стояночный тормоз.

2

Снимите карданный вал.

1

Гайка крепления вилки

2

Вилка карданного шарнира

3

Пыльник

4

Кольцо V-образного сечения

5

Уплотнение

6

Крышка уплотнения

3

Отверните гайку крепления вилки.
Используйте фасонный ключ 98 765.

4

Демонтируйте вилку карданного
шарнира. Если вилку невозможно внять
усилием рук, используйте гидроцилиндр с
соответствующими приспособлениями,
см.рис.

Примечание: Проверьте наличие признаков
повреждения вилки карданного шарнира.

Текущий ремонт без демонтажа главной передачи

24

ã

08:05-01

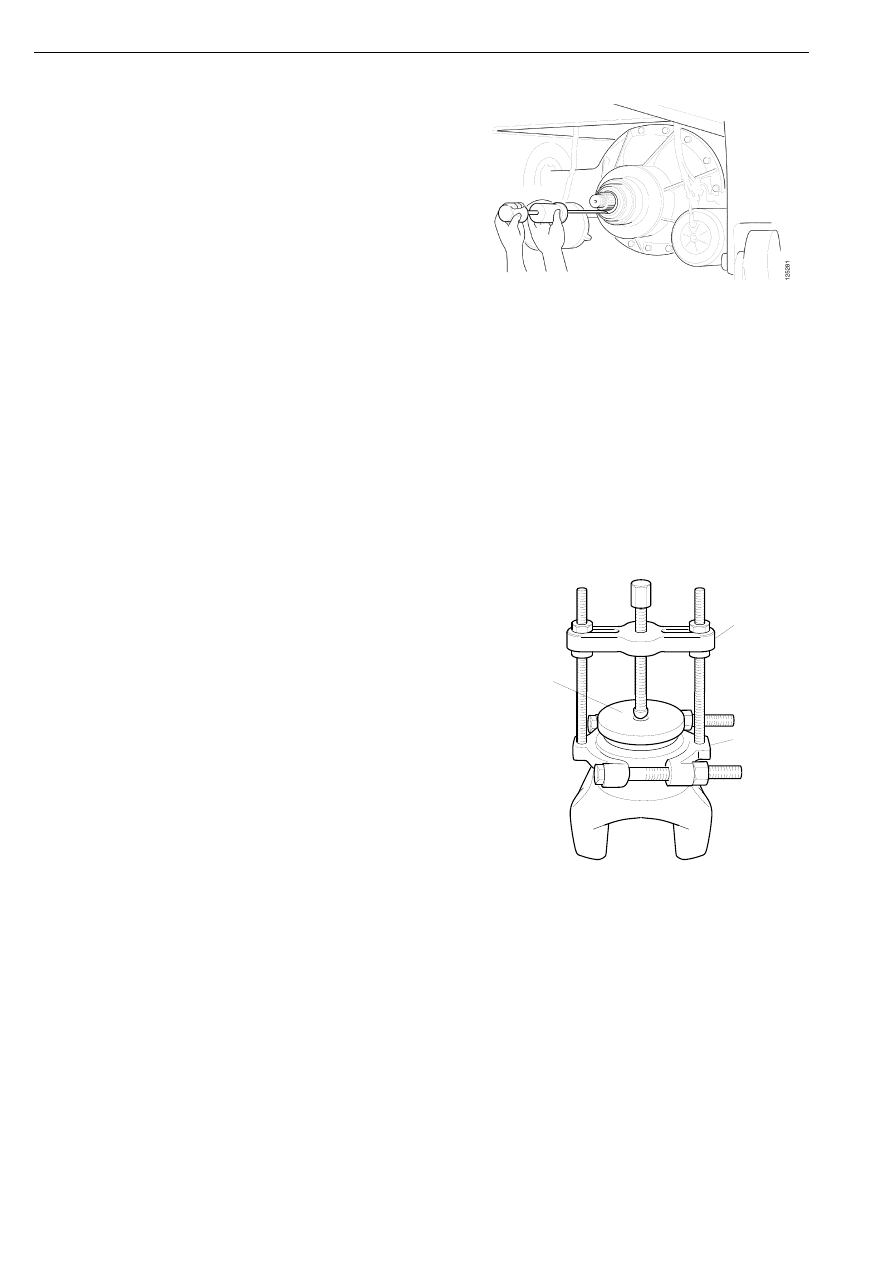

5

Снимите уплотнение.

Уплотнение старого типа

•

Снимите уплотнение с помощью
ударного съемника 87 596.

Примечание:  Убедитесь в том, что

захват ударного съемника не
касается крышки уплотнения.

Уплотнение нового типа

•

Уплотнение разделится на две
части. Одна из них установлена на
вилке карданного шарнира, а
другая - в крышке уплотнения.

•

Осторожно выньте уплотнение из
посадочного гнезда в крышке.
Убедитесь в отсутствии
повреждений гнезда уплотнения.

•

Осторожно снимите пыльник и
вторую часть уплотнения, которая
установлена на вилке. Используйте
съемники 587 318, 587 319 и
подставку 98 568. Убедитесь в
отсутствии повреждений
посадочной поверхности вилки.

114 657

587 319

587 318

98 568

Текущий ремонт без демонтажа главной передачи
