Главные передачи RP730/731, RBP730 (Scania). Руководство - часть 4





08:05-01

ã

13

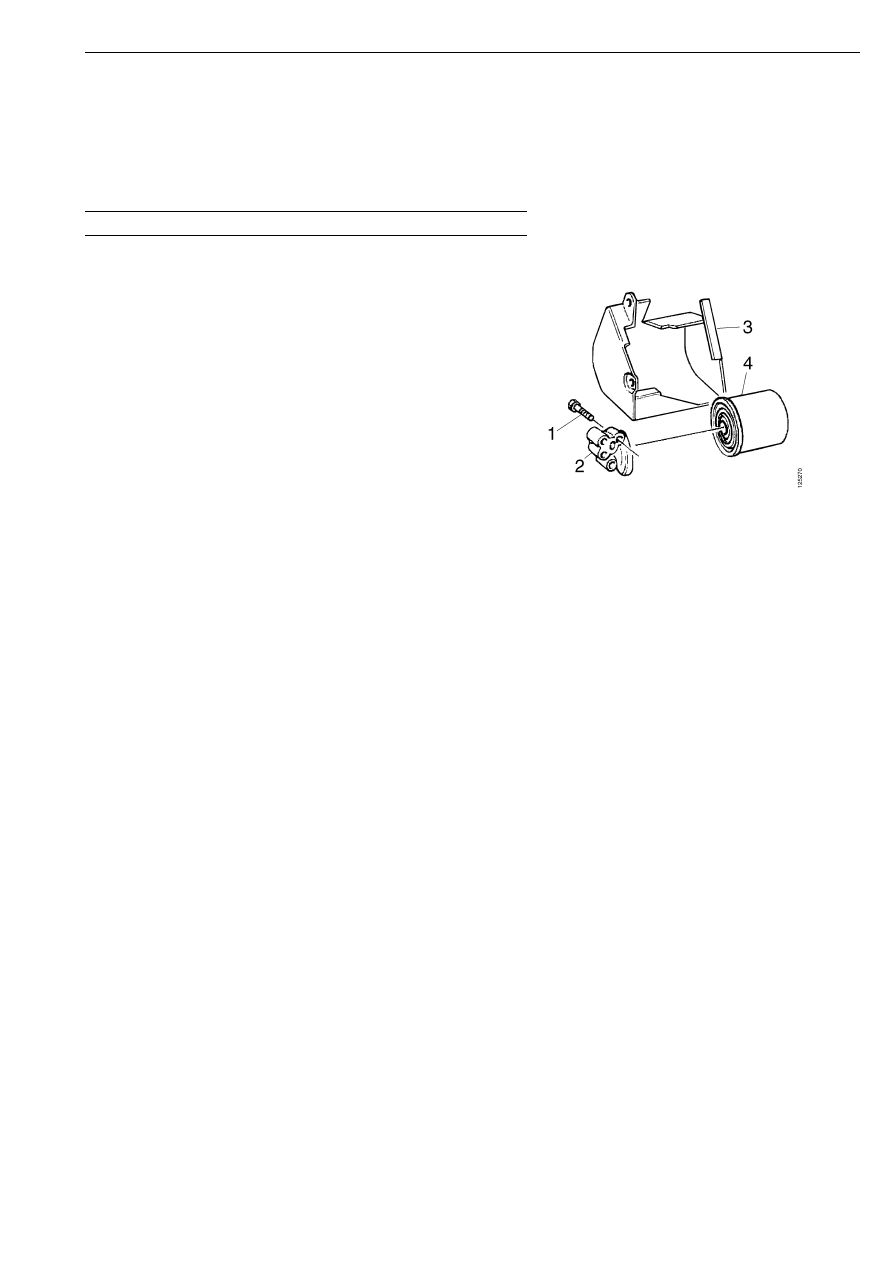

Замена масляного фильтра, RBP730

Спецификация

Момент затяжки

Болты крепления защитного кожуха

100 Н.м

1

Снимите защитный кожух и масляный
фильтр.

1

Болт

2

Кронштейн фильтра

3

Защитный кожух

4

Фильтр

2

Очистите поверхность кронштейна,
сопрягаемую с масляным фильтром.

3

Смажьте маслом новое резиновое
уплотнение фильтра и установите фильтр
на место.

4

Установите защитный кожух. Момент
затяжки 100 Н.м.

Текущий ремонт без демонтажа главной передачи

14

ã

08:05-01

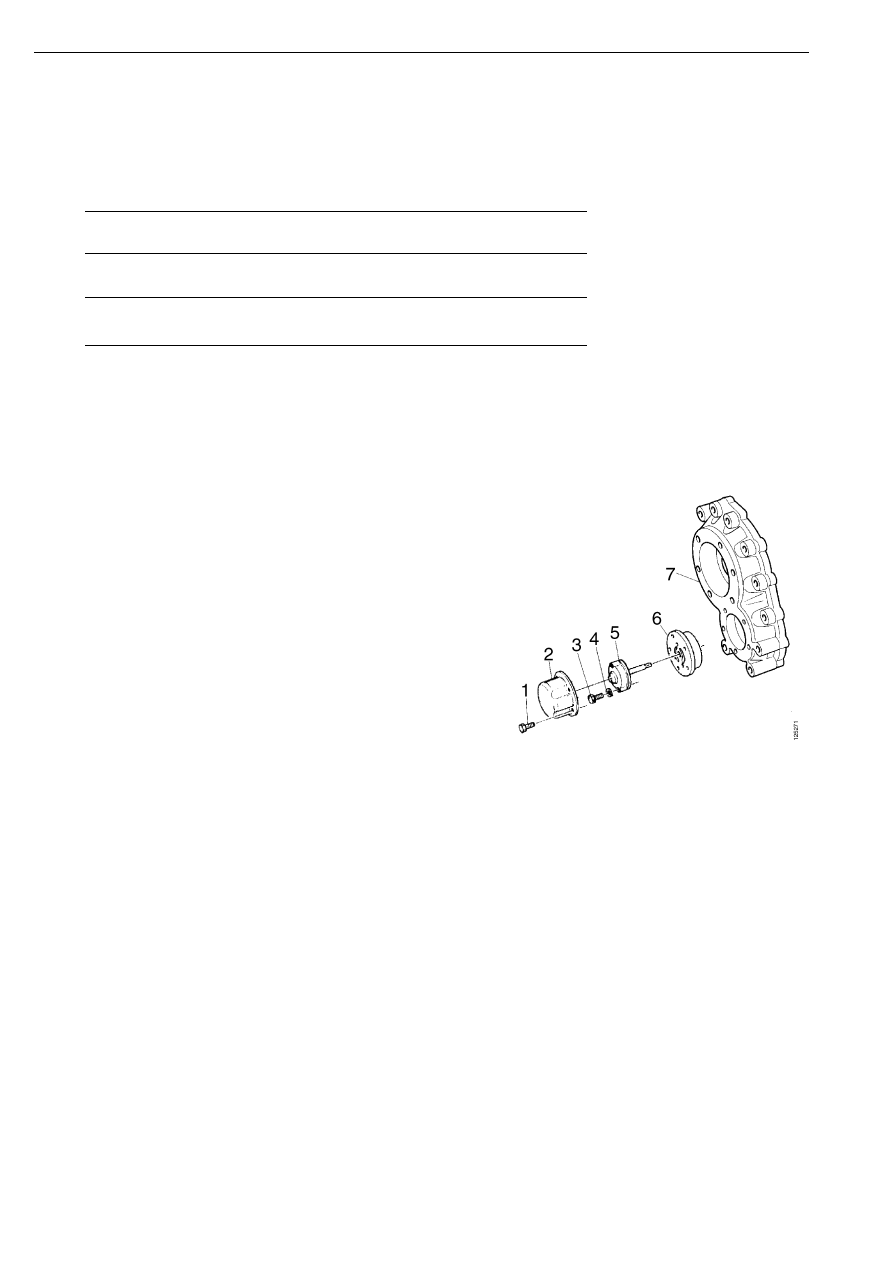

Замена или устранение течи масляного насоса, RBP730

Спецификация

Общие сведения

Герметик

Обозначение по
каталогу 584 079

Момент затяжки

Болты крепления защитного кожуха насоса 8 Н.м

Болты крепления передней крышки насоса

10 Н.м

1

Болт

2

Защитный кожух масляного насоса

3

Болт

4

Пружинная шайба

5

Масляный насос

6

Задняя крышка насоса

7

Крышка картера

Демонтаж

1

Снимите защитный кожух насоса.

2

Выверните болты и снимите насос.

3

Тщательно очистите детали от масла.

Текущий ремонт без демонтажа главной передачи

08:05-01

ã

15

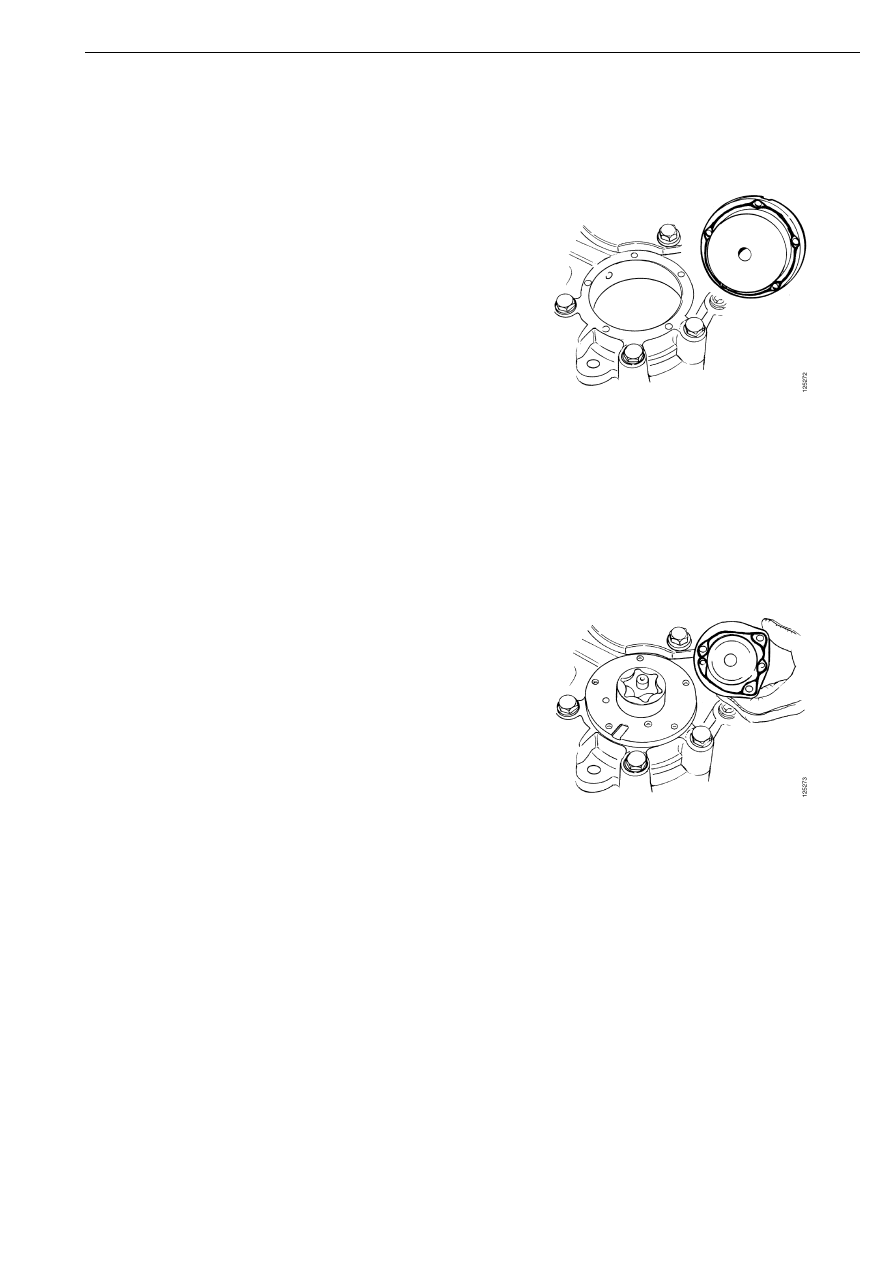

Монтаж

Примечание: Монтаж масляного насоса
должен выполняться подетально (не в сборе).
В противном случае высока вероятность
повреждения масляного насоса.

1

Нанесите герметик на привалочную
поверхность фланца задней крышки
насоса. Аккуратно нанесите герметик
вокруг отверстий под болты.

2

Установите заднюю крышку насоса в
картер главной передачи. Проверьте
правильность монтажа задней крышки.
Обратите внимание на масляные каналы
и совпадение отверстий под болты.

3

Установите ротор насоса. Убедитесь в
том, что ротор упирается в заднюю
крышку насоса.

4

Установите статор насоса.

5

Нанесите герметик на привалочную
поверхность фланца передней крышки
насоса. Аккуратно нанесите герметик
вокруг отверстий под болты.

Текущий ремонт без демонтажа главной передачи

16

ã

08:05-01

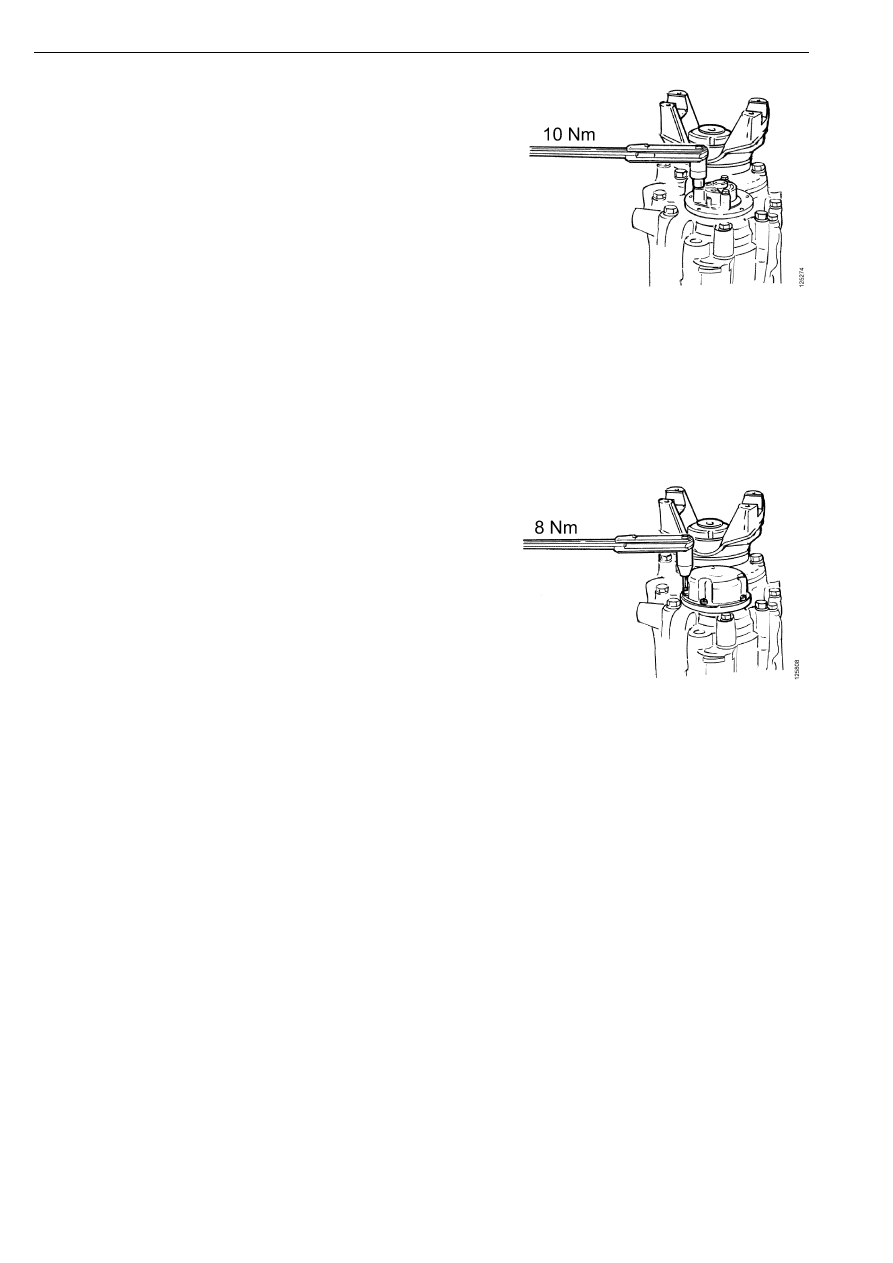

6

Установите переднюю крышку насоса на
место. Момент затяжки 10 Н.м

7

Установите защитный кожух насоса.
Момент затяжки 8 Н.м

Текущий ремонт без демонтажа главной передачи
