Главные передачи RP730/731, RBP730 (Scania). Руководство - часть 3

08:05-01

ã

9

1

Гайка

2

V-образное кольцо

3

Вилка карданного шарнира

4

Пыльник

5

Уплотнение

6

Крышка уплотнения

7

Выключатель

8

Болт

9

Маркировочная пластина RP730

10 Крышка

11 Поршень

12 Стопорное пружинное кольцо

13 Упорная шайба

14 Муфта включения блокировки

15 Регулировочная гайка

16 Болт

17 Ведомая коническая шестерня

18 Подшипник ведущего вала-шестерни

(малый)

19 Картер главной передачи

20 Крышка подшипника

21 Болт

22 Болт

23 Штуцер

24 Уплотнительное кольцо круглого

сечения

25 Цилиндр

26 Фиксирующий болт

27 Шток

28 Вилка

29 Возвратная пружина

30 Подшипник

31 Дистанционное кольцо

32 Прокладка

33 Дистанционная втулка

34 Прокладка

35 Подшипник ведущего вала-шестерни

(большой)

36 Вал-шестерня

37 Чашка корпуса дифференциала (правая)

38 Упорная шайба

39 Полуосевая шестерня дифференциала

40 Крестовина дифференциала

41 Полуосевая шестерня дифференциала

42 Упорная шайба

43 Втулка подшипника

44 Упорная шайба

45 Стопорное кольцо

46 Сателлит дифференциала

47 Болт

48 Чашка корпуса дифференциала (левая)

49 Подшипник

50 Маслосборник

51 Регулировочная гайка

Общие сведения

10

ã

08:05-01

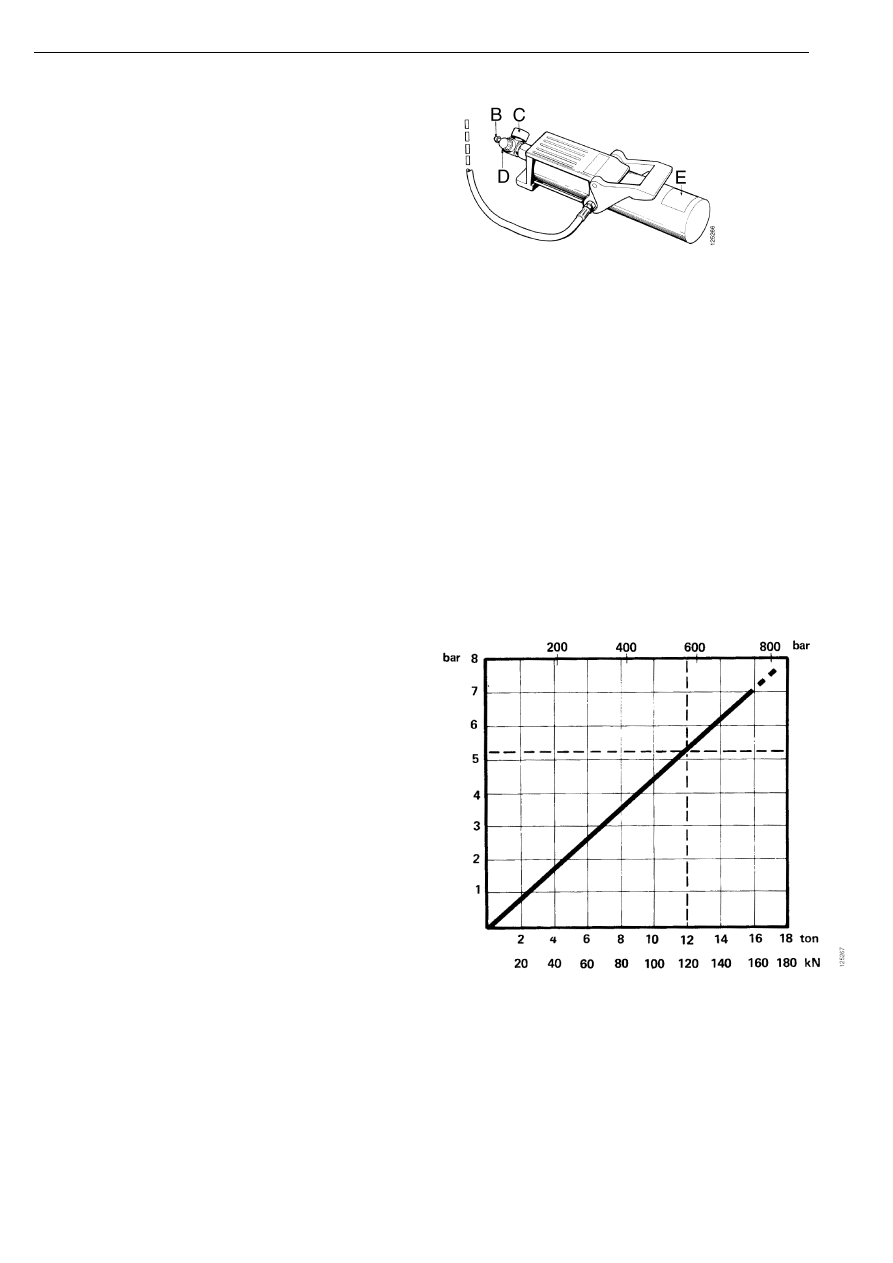

Настройка
пневмогидравлического
насоса на заданное усилие

Усилие на штоке гидроцилиндра прямо
пропорционально давлению, которое
развивает пневмогидравлический насос
99 004. В свою очередь, давление рабочей
жидкости, развиваемое гидронасосом,
зависит от давления сжатого воздуха на входе
в насос. Давление сжатого воздуха
устанавливается с помощью регулятора.

Давление сжатого воздуха регулируется с
помощью поворотной рукоятки D. Потяните
красное блокирующее кольцо к поворотной
рукоятке и отрегулируйте давление сжатого
воздуха по манометру С.

На корпусе насоса наклеена табличка с
графиком E, на котором изображена
зависимость усилия на штоке гидроцилиндра
от давления воздуха на входе в насос. График
приведен ниже.

B. Штуцер для подключения магистрали
сжатого воздуха.

C. Манометр

D. Рукоятка регулятора давления воздуха

E. График на корпусе насоса

Настройте гидронасос усилие 120 кН (12 тс),
следуя приведенным ниже инструкциям:

1

Найдите на нижней горизонтальной оси
точку, которая соответствует усилию
120 кН.

2

Затем из этой точки восстановите
вертикаль до пересечения с
диагональным лучом (жирная линия).
Из точки пересечения проведите влево
горизонталь до пересечения в левой
вертикальной осью. В данном случае
горизонталь пересечет шкалу давления
воздуха в точке, соответствующей
давлению 5,2 бар. Это давление
обеспечит требуемое усилие на штоке
гидроцилиндра, равное 120 кН.

Общие сведения

08:05-01

ã

11

Текущий ремонт без демонтажа главной
передачи

Ниже описаны ремонтные операции,
которые могут быть выполнены на главной
передаче без демонтажа ее с автомобиля.

Примечание:  Некоторые разделы относятся
только к главной передаче RP730/731, а
некоторые - только к проходной главной
передаче RBP730. В каждом таком случае вы
найдете соответствующее указание.

Текущий ремонт без демонтажа главной передачи

12

ã

08:05-01

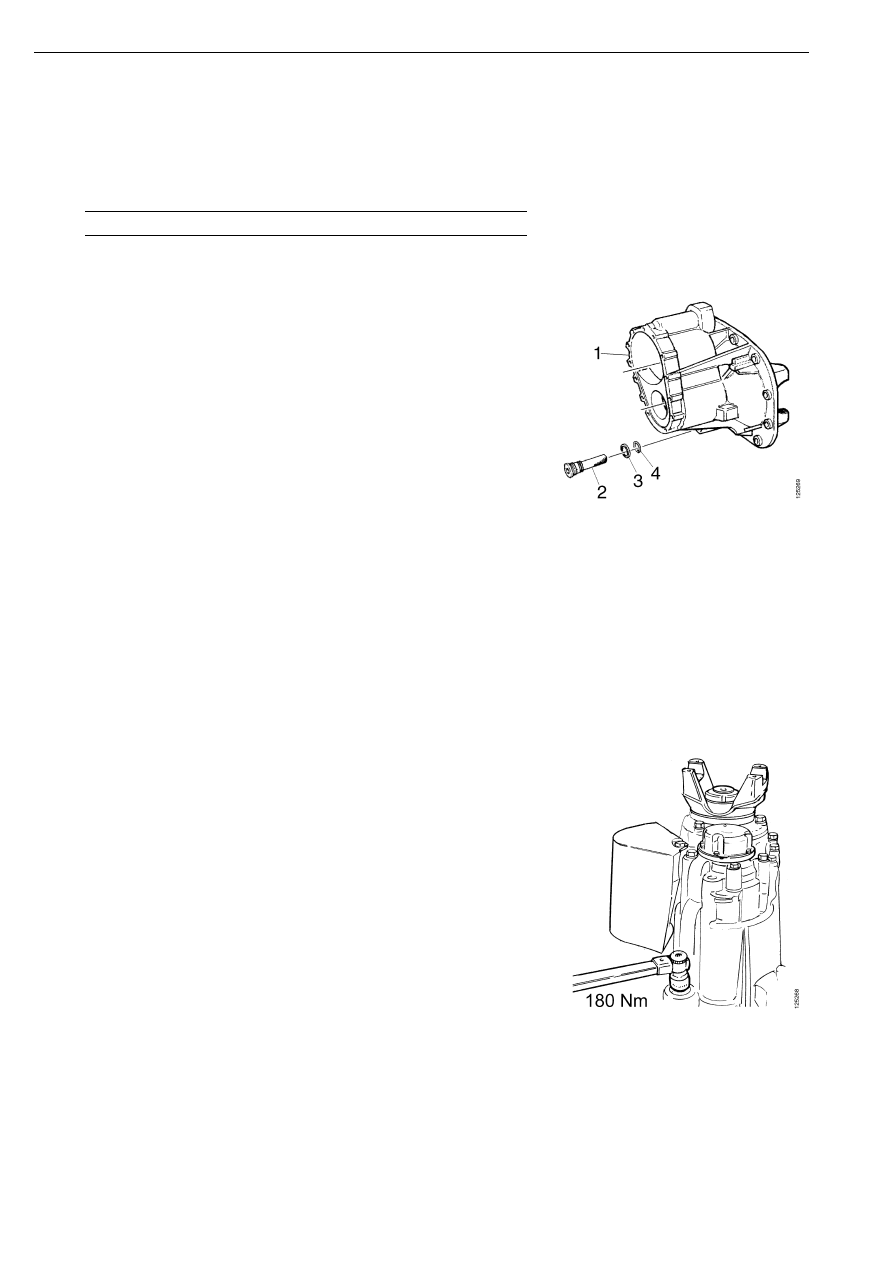

Очистка приемного масляного фильтра, RBP730

Спецификация

Момент затяжки

Приемный масляный фильтр

180 Н.м

1

Выверните приемный фильтр с помощью
ключа под внутренний шестигранник.

2

Очистите приемный фильтр от
загрязнений.

1

Картер главной передачи

2

Приемный масляный
фильтр

3

Уплотнительное кольцо
круглого сечения

4

Прокладка

3

Очистите от грязи картер вокруг
отверстия для приемного фильтра.

4

Установите на приемный фильтр новое
уплотнительное кольцо (смазанное
маслом) и новую прокладку.

5

Вверните в картер и затяните приемный
фильтр моментом 180 Н.м.

Текущий ремонт без демонтажа главной передачи
