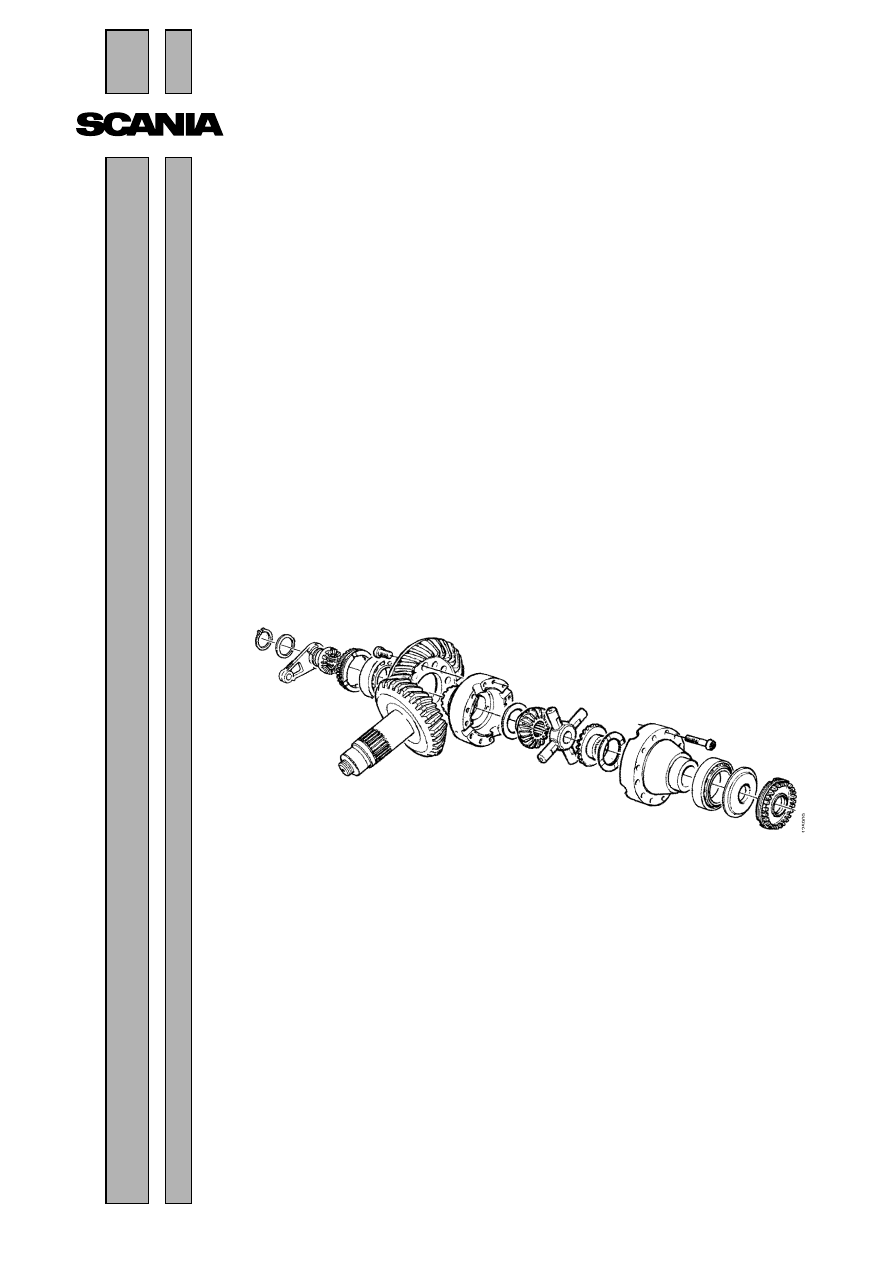

Главные передачи RP730/731 и

RBP730

Руководство по ремонту

2

ã

08:05-01

Оглавление

Общие сведения

Главная передача в разобранном виде..........................4

Настройка пневмогидравлического насоса на

заданное усилие ................................................................ 10

Текущий ремонт без демонтажа

главной передачи

Очистка приемного масляного фильтра,

RBP730 ................................................................................ 12

Замена масляного фильтра, RBP730.......................... 13

Замена или устранение течи масляного насоса,

RBP730 .................................................................................14

Устранение течи масла или воздуха:.............................
В механизме блокировки межколесного

дифференциала .................................................................17

В механизме блокировки межосевого

дифференциала, RBP730 ................................................19

Замена уплотнения входного вала.............................. 21

Замена уплотнения и подшипника выходного

вала, RBP730...................................................................... 28

Капитальный ремонт

Демонтаж главной передачи ........................................ 35

Демонтаж масляного фильтра, защитного

кожуха, кронштейна масляного фильтра и

приемного масляного фильтра, RBP730................... 39

Демонтаж механизма блокировки

межколесного дифференциала.................................... 39

Демонтаж межколесного дифференциала .............. 40

Ремонт межколесного дифференциала .................... 41

Демонтаж масляного насоса и передней

крышки картера в сборе с входным валом,

RBP730 ................................................................................ 46

Демонтаж механизма блокировки межосевого

дифференциала, RBP730 ............................................... 50

Ремонт межосевого дифференциала, RBP730........ 51

Ремонт ведущего вала-шестерни, RP730/731........... 57

Ремонт ведущего вала-шестерни, RBP730 ............... 61

Демонтаж колец подшипников из картера

главной передачи ............................................................. 65

Регулировка начального осевого положения

ведущей шестерни............................................................ 67

Монтаж ведущей шестерни в картер главной

передачи, RBP730............................................................. 75

Регулировка преднатяга подшипников ведущей

шестерни............................................................................. 77

Монтаж крышки уплотнения в картер главной

передачи, RP730/731 ........................................................ 81

Монтаж входного вала, RBP730.................................. 82

Монтаж и регулировка механизма блокировки

межосевого дифференциала, RBP730 ....................... 83

Монтаж передней крышки картера, RBP730.......... 85

Монтаж подшипника и крышки уплотнения

входного вала, RBP730 ................................................... 86

Монтаж вилки карданного шарнира на

хвостовик входного вала................................................ 91

Монтаж масляного насоса, кронштейна

фильтра, масляного фильтра, защитного

кожуха и приемного масляного фильтра,

RBP730 ................................................................................ 96

Монтаж межколесного дифференциала .................. 99

Регулировка преднатяга подшипников и

бокового зазора в зацеплении.................................... 100

Проверка пятна контакта зубьев шестерен........... 104

Монтаж механизма блокировки межколесного

дифференциала .............................................................. 107

Монтаж главной передачи .......................................... 109

Момент затяжки

......................................................................................114

Оглавление

08:05-01

ã

3

Руководство по ремонту

Общие сведения

ВНИМАНИЕ! Соблюдение требований чистоты на рабочем
месте необходимо для обеспечения нормального
функционирования и длительного срока службы главной
передачи.

Всегда очищайте снаружи картер главной передачи и
близкорасположенные детали, для того чтобы избежать
попадания грязи в главную передачу в процессе и после ее
демонтажа.

Перед сборкой главной передачи все детали, как новые, так и
бывшие в употреблении, должны быть очищены от
загрязнений.

Перед установкой все подвижные детали должны быть
смазаны.

Всегда применяйте только смазочные материалы, указанные
в Руководстве по техническому обслуживанию и ремонту,
группа 0.

Общие сведения

4

ã

08:05-01

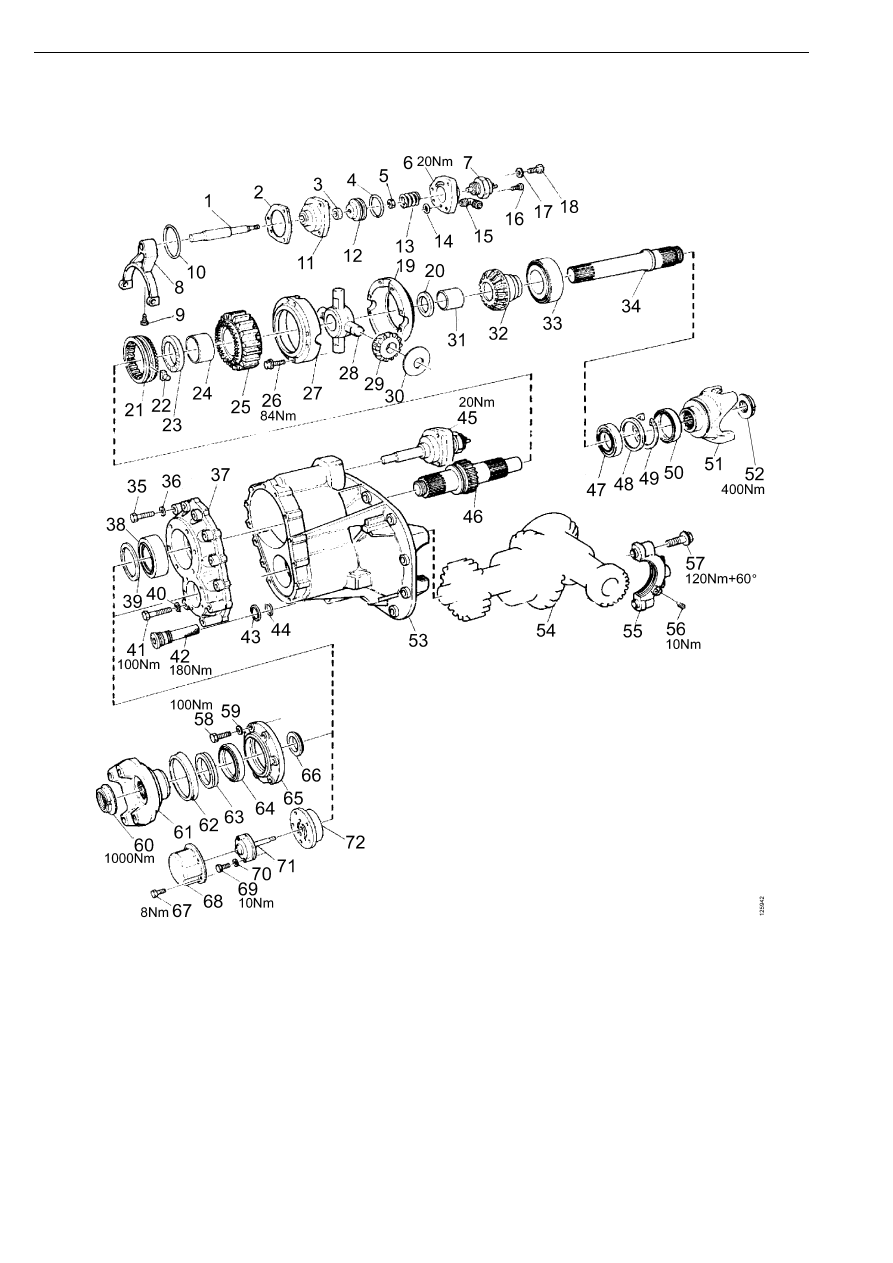

Главная передача RBP730, входной вал и межосевой дифференциал

Общие сведения
