Главные передачи RP730/731, RBP730 (Scania). Руководство - часть 8

08:05-01

ã

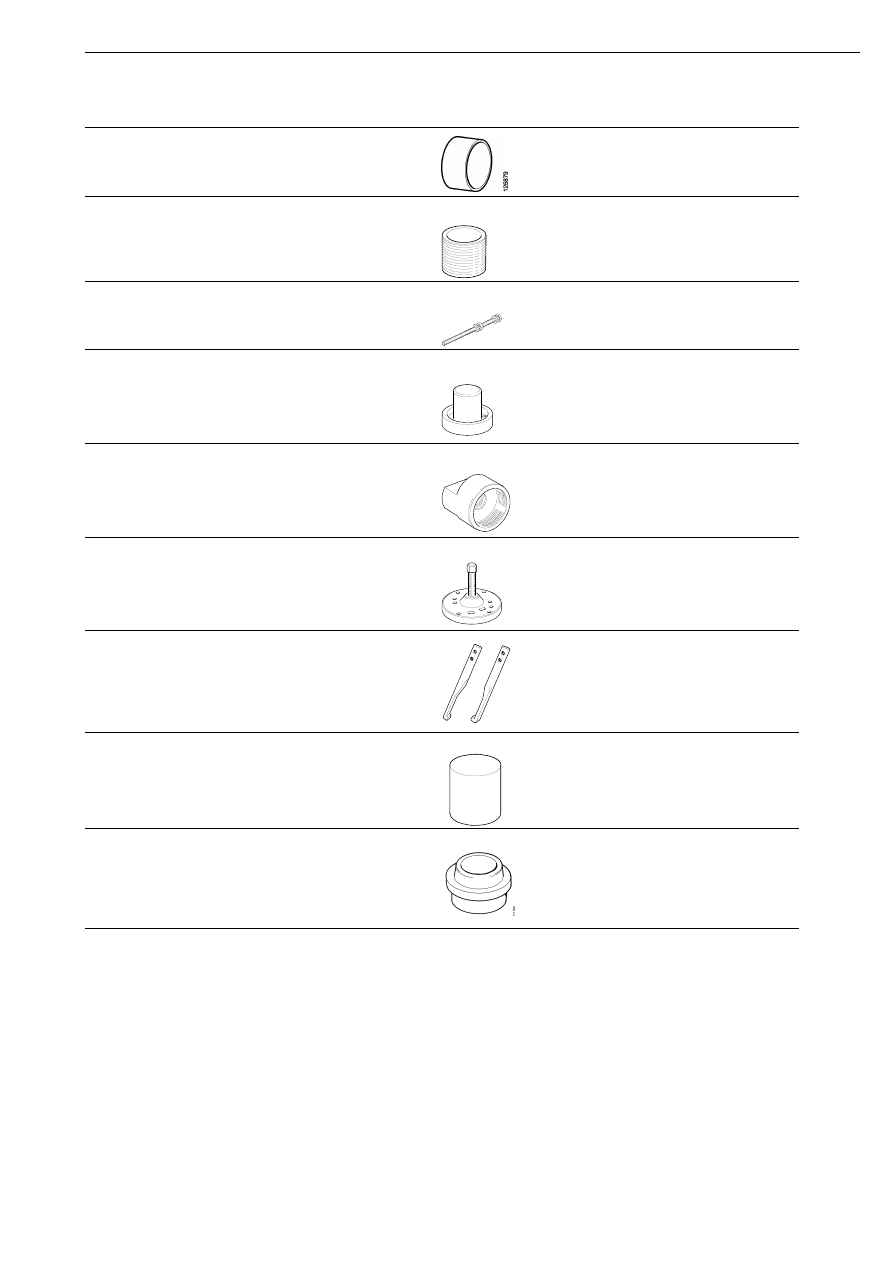

29

99 005-4

Кольцо

H1

99 011

Резьбовая втулка

H1

99 012

Резьбовой шток

H1

99 377

Подставка

99 040

Переходник

H1

99 124

Съемник

G1, H1

99 146

Лапки съемника

-

99 147

Оправка

-

99 413

Оправка

Обозначение

Наименование

Рисунок

Настенная панель
инструментов

99 011

00

1

565

109 431

99 012

99 377

112

705

99 040

110 995

99 124

110

2

53

99 146

00:1370

99 147

00:1371

Текущий ремонт без демонтажа главной передачи

30

ã

08:05-01

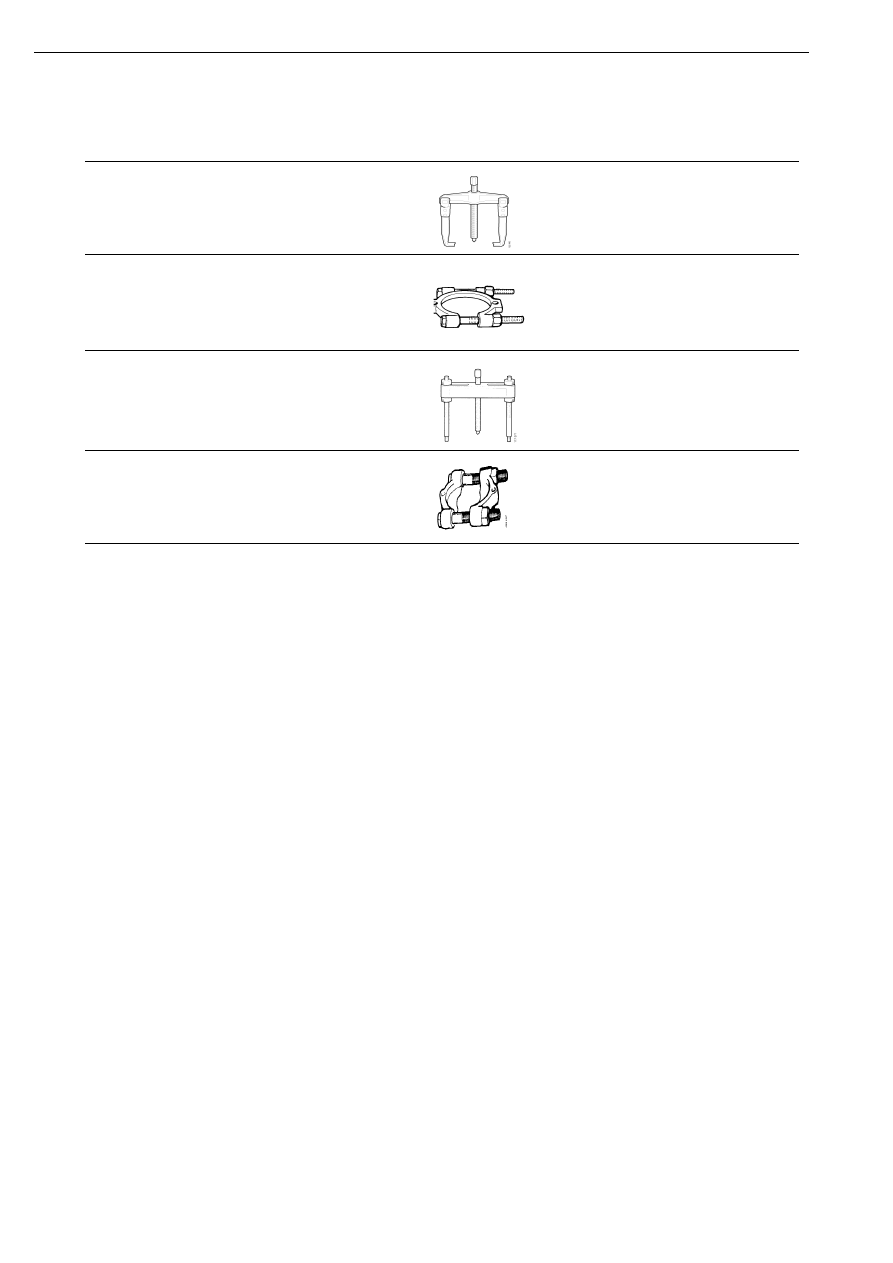

Прочий инструмент

Обозначение

Наименование

Рисунок

Настенная панель
инструментов

587 315

Съемник

-

587 318

Съемник

XA3

587 319

Съемник

XA3

587 320

Съемник

-

114 693

Текущий ремонт без демонтажа главной передачи

08:05-01

ã

31

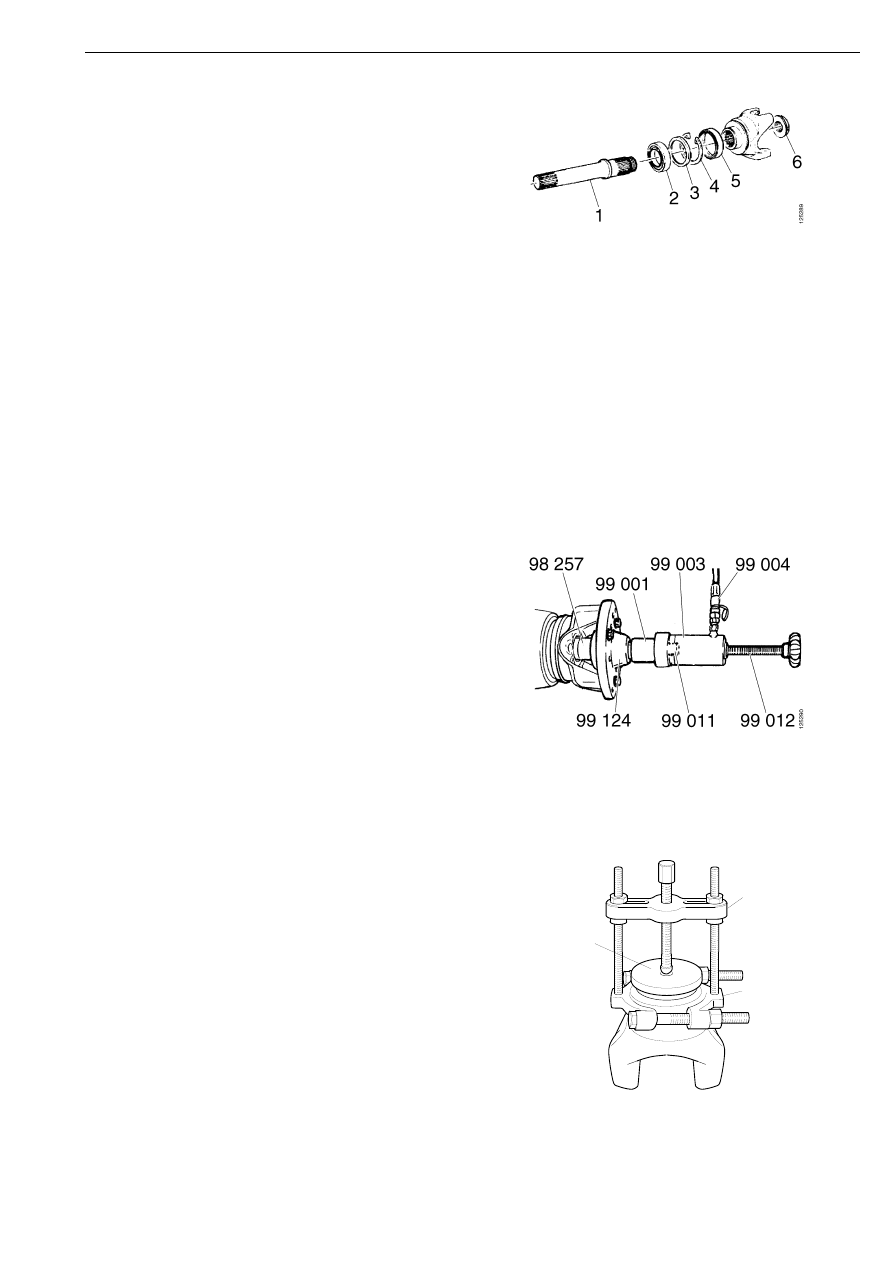

1

Включите стояночный тормоз.

2

Снимите карданный вал.

3

С помощью фасонного ключа отверните
гайку крепления вилки карданного
шарнира.

1

Выходной вал

2

Подшипник

3

Дистанционная шайба

4

Стопорное пружинное кольцо

5

Уплотнение

6

Гайка крепления вилки

4

Снимите вилку карданного шарнира.
Если вилку невозможно снять усилием
рук, используйте гидроцилиндр и
соответствующиe приспособления, см.
рис.

5

Снимите уплотнение  с помощью
съемников 587 318, 587 319 и оправки
98 568.

114 657

587 319

587 318

98 568

Текущий ремонт без демонтажа главной передачи

32

ã

08:05-01

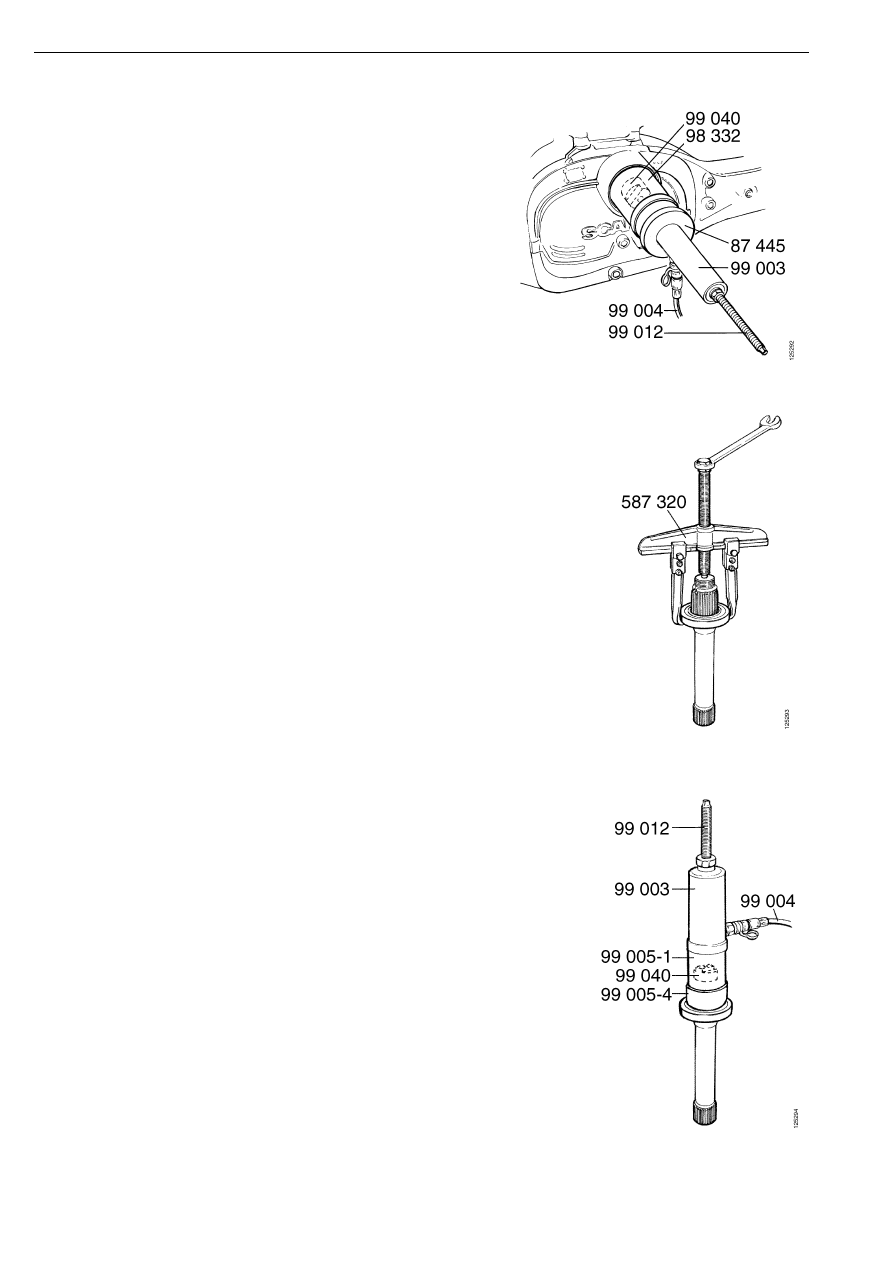

6

Снимите стопорное кольцо и
дистанционную шайбу.

7

Соберите приспособление, как показано
на рис. Демонтируйте выходной вал из
картера главной передачи.

8

С помощью съемника 587 320 снимите с
вала подшипник.

9

Соберите приспособление, как показано
на рис. Напрессуйте на вал новый
подшипник.

Текущий ремонт без демонтажа главной передачи
