Раздаточная коробка GTD800/900 (Scania). Руководство - часть 11

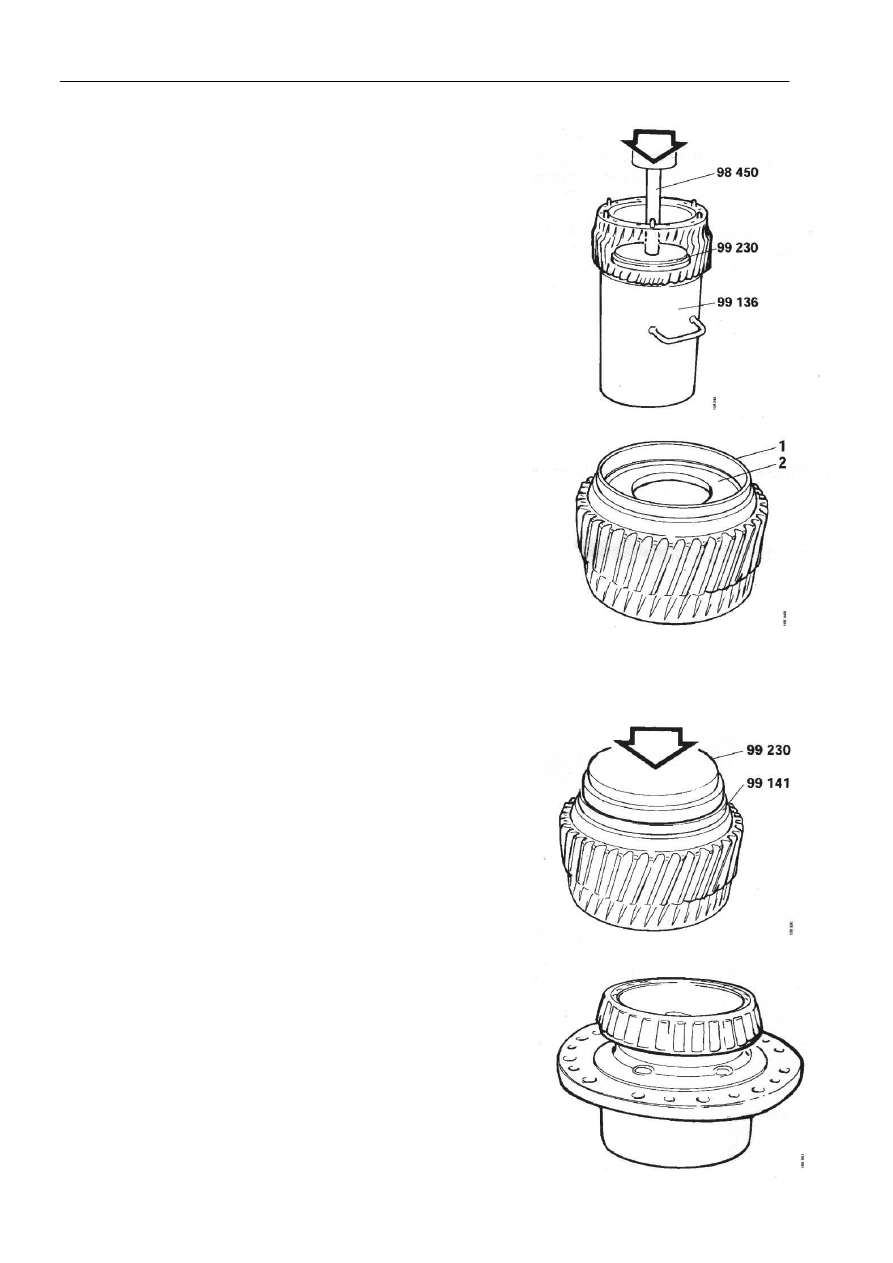

Планетарная передача



05:07-07

Швеция



42


20

Установить передачу на полую оправку 99 136.
Поместить какую-нибудь деталь внутрь опорной
оправки, чтобы она служила в качестве демпфера.
Выпрессовать смазочную пластину и
подшипниковое кольцо из передачи, используя
нажимную оправку 99 230 и хвостовик 98 450.










21

Установить смазочную пластину и подшипниковое
кольцо в передачу.











Подшипниковое кольцо

Смазочная пластина



22

Запрессовать подшипниковое кольцо и смазочную
пластину на место, используя опорное кольцо 99
141 и нажимную оправку 99 230.


23

Используя оправку, убедиться в том, что
подшипниковое кольцо достигло дна.








24

Поместить водило планетарной передачи на
верстак. Нагреть роликовый подшипник до 80

°

С и

опустить его на водило планетарной передачи.







Планетарная передача



05:07-07

Швеция



43


25

Перевернуть водило планетарной передачи. Нагреть
внутреннее кольцо подшипника до 80

°

С и опустить

его на вал.











26

Опустить шестерню с внутренним зацеплением
вместе с валом на водило планетарной передачи.
Слегка повернуть его с тем, чтобы планетарные
шестерни вошли в зацепление с коронной
шестерней.







27

Передача и водило планетарной передачи спарены
и снабжены маркировкой. Осуществить проверку
маркировки. Установить передачу на водило
планетарной передачи.


28

Скрепить вместе болтами передачу и водило
планетарной передачи.








29

Затянуть болты в два этапа в порядке, показанном
на рисунке.




Этап 1: Крутящий момент затяжки составляет 30 Нм.




Этап 2: Повторно подтянуть все болты еще на 90

°







Сборка



05:07-07

Швеция



44

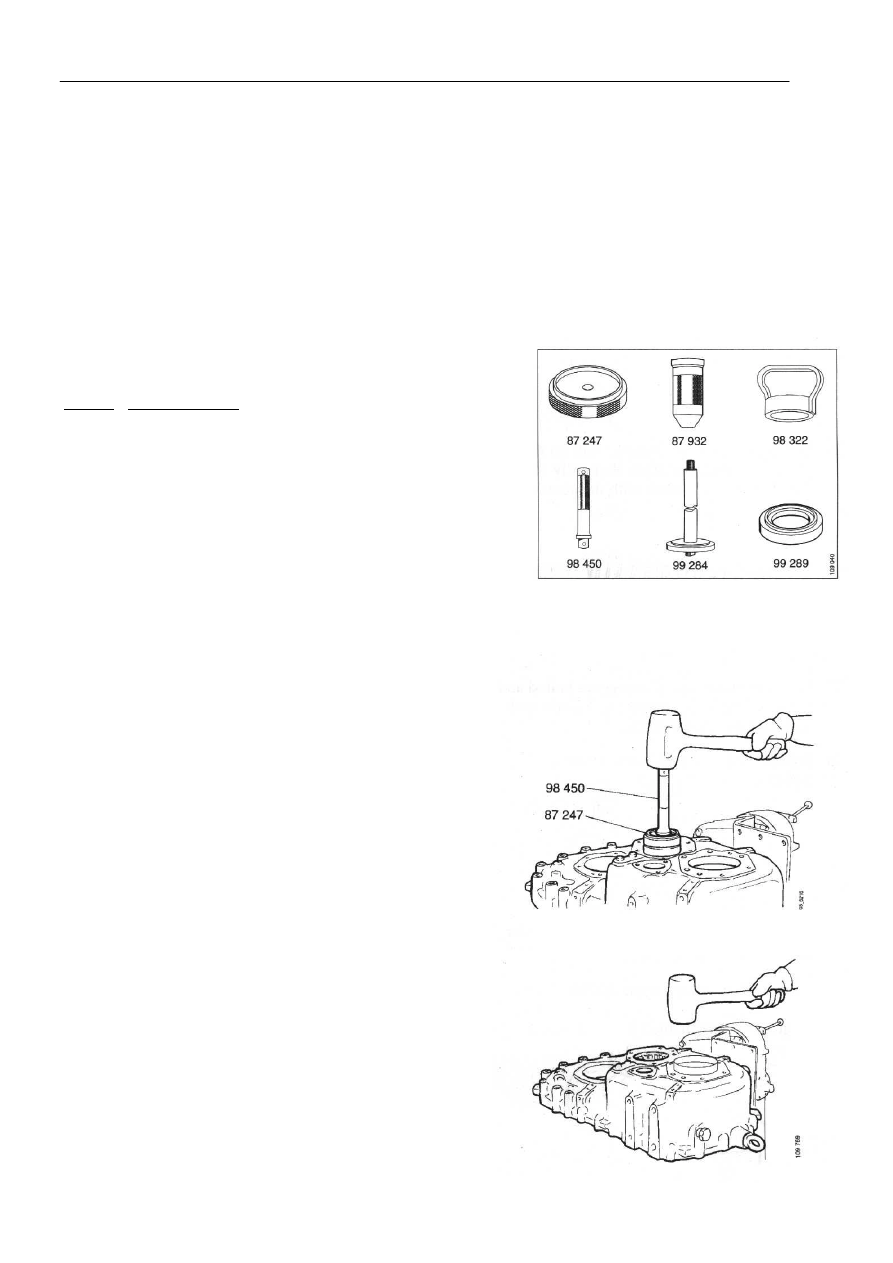

Сборка


Примечание: Счистить старый уплотнительный состав
со всех уплотняющих поверхностей. Счистить
уплотнительный состав и герметизирующий состав с
резьбы. Очистить путем продувки все масляные
отверстия и масляные магистрали. Очистить шлицы с
помощью щетки.



Специальные инструменты


Номер   Наименование

87 247   Оправка
87 932   Оправка
98 322   Подъемная рукоятка
98 450   Хвостовик
99 284   Измерительный инструмент
99 289   Оправка












Забивать цилиндрический роликовый подшипник
до тех пор, пока он не окажется заподлицо с
картером раздаточной коробки. Использовать
оправку 87 247 и хвостовик 98 450.











Использовать пластиковую киянку для забивания
на место наружного кольца подшипника
первичного вала. Кольцо должно примерно на 8 мм
выступать из картера.




Сборка



05:07-07

Швеция



45



Выбить подшипники из опоры подшипников вала
привода переднего моста. Уловить стопорный
штифт роликового подшипника. Поочередно
выпрессовать подшипники из опоры подшипников,
используя оправку 87 932.














Поместить опору подшипников на верстак и
вставить на место стопорный штифт.













Совместить канавку шарикового подшипника с
направляющим штифтом и поместить подшипник в
опору подшипников.



Использовать оправку для забивания роликового
подшипника до тех пор, пока он не встанет на
шариковый подшипник.








Измерить расстояние "А" от роликового
подшипника до поверхности опоры подшипников,
которое должно составлять, например, 8,0 мм.
