Планетарная передача



05:07-07

Швеция



38



Планетарная передача



Специальные инструменты


Номер   Наименование

87 443   Оправка
98 257   Опорная оправка
98 450   Хвостовик
99 136   Полая оправка
99 141   Опорное кольцо
99 191   Оправка
99 230   Нажимная оправка


Другие инструменты

587 318   Съемник
587 319   Съемник
587 320   Съемник
587 529   Съемник

1

Зажать планетарную передачу в тиски с мягкими
зажимами.


2

Осуществить маркировку всех болтов водила
планетарной передачи с помощью кернера. Если
болты уже снабжены маркировкой, их следует
отбраковать и установить новые.


3

Передача и водило планетарной передачи спарены
и снабжены маркировкой. Необходимо проверить
их маркировку.






4

Извлечь болты и отсоединить передачу от водила
планетарной передачи с помощью трех болтов
М10х55.


Примечание: Убедиться в том, что передача опирается
на тиски перед выпрессовыванием водила планетарной
передачи, поскольку передача устанавливается на
водило.




Планетарная передача



05:07-07

Швеция



39


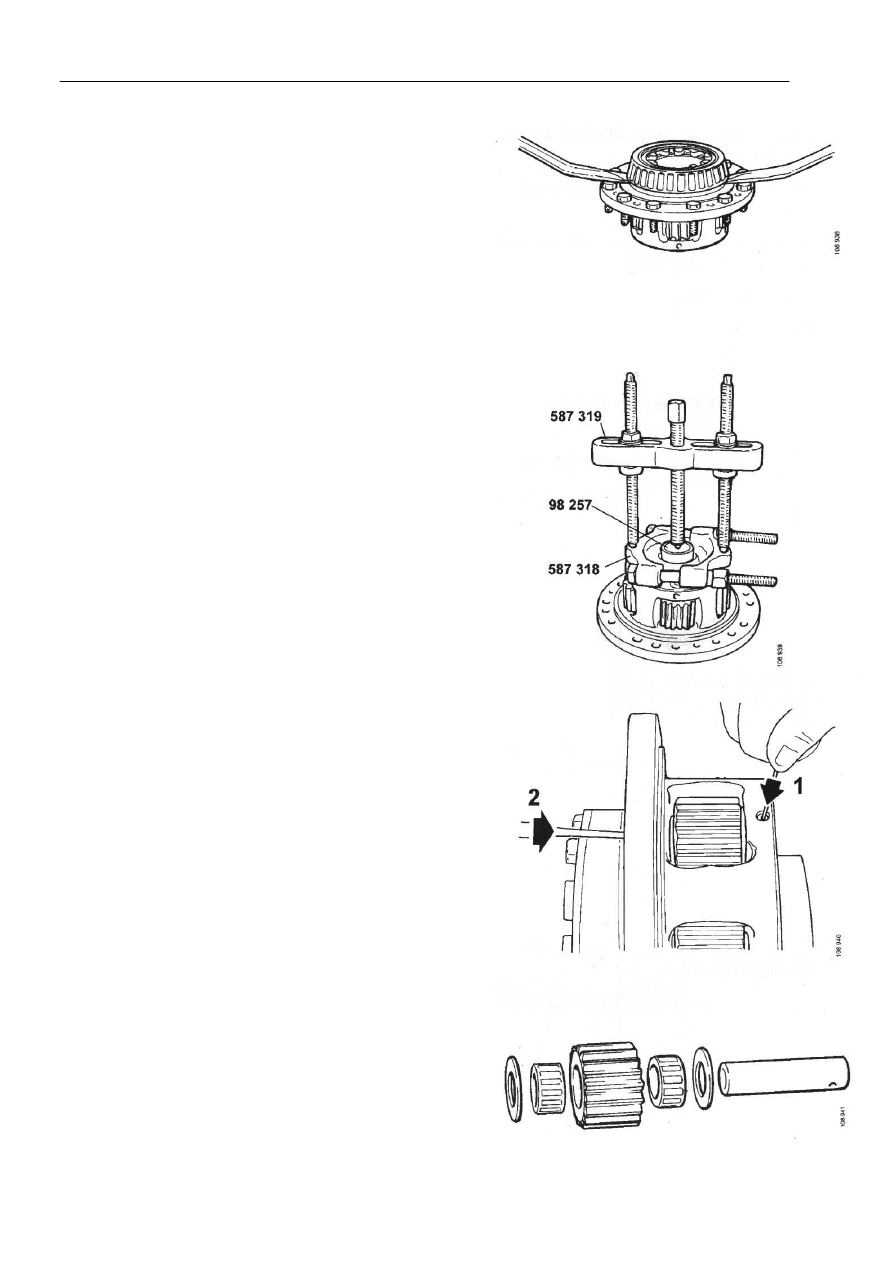

5

Снять роликовый подшипник с водила планетарной
передачи, используя две монтировки. В случае
заедания подшипника использовать съемник 587
320 и опорную оправку 87 443.


Примечание: Не следует касаться сепаратора
роликового подшипника, если подшипник планируется
использовать снова.






6

Перевернуть водило планетарной передачи и снять
внутреннее кольцо цилиндрического подшипника.
Использовать съемники 587 318 и 587 319, а также
опорную оправку 98 257.













Валы планетарной передачи закреплены на месте с
помощью подпружиненных штифтов.


7

Выпрессовать штифт через отверстие вала с
помощью оправки 1, а затем выпрессовать вал,
используя оправку 2.



Примечание: Штифт и пружина при этом вылетят
с достаточной большой скорость вследствие
разжимания пружины.







8

Снять планетарные шестерни, игольчатые
роликовые подшипники и шайбы с водила
планетарной передачи.




Планетарная передача



05:07-07

Швеция



40


В случае повреждения планетарной шестерни все
планетарные шестерни подлежат замене.

9

Установить пружину и штифт в водило
планетарной передачи.


10

Вставить штифт на место, используя оправку, а
затем аккуратно вставить вал немного за штифт.


11

Установить первую шайбу.


12

Смазать игольчатые роликовые подшипники и
установить планетарную шестерню с игольчатыми
роликовыми подшипниками, после чего вдвинуть
вал еще немного дальше.

1

Пружина

2

Штифт

13

Использовать оправку для удержания на месте
другой шайбы, затем запрессовать вал.


Примечание: Повернуть вал таким образом, чтобы
штифт вошел в отверстие на валу.





14

Снять удерживающее кольцо, которое скрепляет
вместе вал и шестерню с внутренним зацеплением,
затем вынуть вал.













15

Отогнуть расклепанный торец, удерживающий
роликовый подшипник на валу.








Планетарная передача



05:07-07

Швеция



41


16

Снять роликовый подшипник, используя съемник
587 529. Использовать распорные детали из
листового алюминия или аналогичного материала.


Примечание: Подшипник поврежден и подлежит
замене.











17

Запрессовать новый роликовый подшипник в вал.
Использовать оправку 99 191.













18

Расклепать торец с помощью оправки для фиксации
роликового подшипника на валу.










19

Вставить вал в шестерню с внутренним
зацеплением и установить удерживающее кольцо.
