Раздаточная коробка GTD800/900 (Scania). Руководство - часть 9

Первичный вал



05:07-07

Швеция



34



Первичный вал



Специальные инструменты


Номер   Наименование

98 568   Опорная оправка
99 375   Держатель

Другие инструменты

587 438   Съемник







Демонтаж

1

Снять роликовый подшипник и шестерню с вала.
Использовать съемник 587 438. Снять скользящую
муфту.














2

Перевернуть вал и снять с него роликовый
подшипник и шестерню. Использовать съемник 587
438 и опорную оправку 98 568.


3

Осуществить проверку вала и шестерни на износ и
повреждение.








Первичный вал



05:07-07

Швеция



35



Сборка


1

Смазать скользящую поверхность для большой
шестерни, 35 зубьев, располагающейся на коротком
торце вала, и установить шестерню на вал.


2

Нагреть роликовый подшипник до 80

°

С и

установить его на место. Подтянуть подшипник в
рабочее положение с помощью контргайки.










3

Перевернуть вал, смазать скользящую муфту и
надеть ее на вал.


4

Смазать скользящую поверхность вала для малой
шестерни, 28 зубьев, и установить шестерню на вал.


5

Нагреть роликовый подшипник до 80

°

С и

установить его на вал, убедившись в том, что он
встал в рабочее положение. Закрепить подшипник
на месте с помощью соответствующей распорной
детали и гайки вилки до его остывания.








6

Зажать вал в тисках с мягкими губками и затянуть
гайку с помощью держателя 99 375.




Крутящий момент затяжки составляет 600 Нм.


7

Закрепить гайку, расклепав торец напротив двух
пазов вала.









Первичный вал



05:07-07

Швеция



36


8

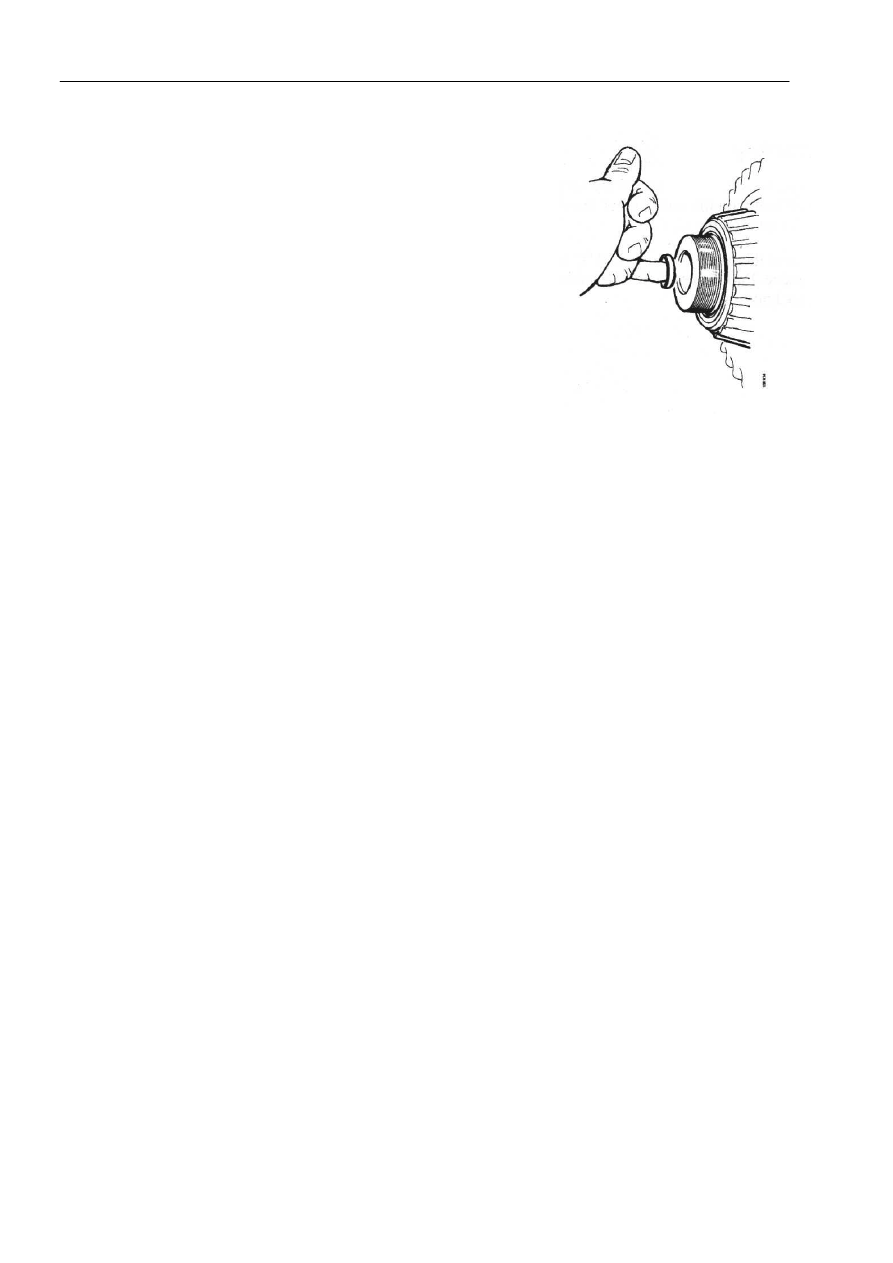

Установить уплотнение на валу, если оно является
новым. Использовать герметизирующий состав 561
019.
















































Промежуточный вал



05:07-07

Швеция



37



Промежуточный вал



Специальные инструменты


Номер   Наименование

98 257   Опорная оправка
87 156   Оправка


Другие инструменты

587 318   Съемник
587 319   Съемник





Демонтаж


1

Снять внутренние кольца роликового подшипника с
обоих торцов вала, используя съемник 587 318,
съемник 587 319 и опорную оправку 98 257.
Сначала необходимо тянуть до образования узкого
зазора, затем вставить съемник 587 318 и извлечь
внутреннее кольцо.


2

Осуществить проверку подшипников и зубьев.





Сборка


1

Нагреть внутреннее кольцо подшипника до 80

°

С и

установить его на валу. Забить внутреннее кольцо
до низу, используя оправку 87 156.


2

Осуществить ту же самую операцию с другого
торца. Убедиться в том, что внутренние кольца
встали в рабочее положение.
