Сборка



05:07-07

Швеция



46


8

Измерить высоту "В" на фланце крышки, которая
должна составлять, например, 5,7 мм.


9

Определить толщину "А" прокладок. Зажимное
усилие "а" должно составлять 0,00-0,05 мм над
наружными кольцами.



Х = А - В + а


Пример приводит толщину 2,30-2,35 мм. Имеются
прокладки следующей толщины: 0,75; 0,80; 0,90; 1,00 и
1,25 мм.







10

Нанести уплотнительный состав 584 106 на
нижнюю поверхность опоры подшипников.









11

Установить опору подшипников, вставить три
болта в качестве направляющих, а затем забить
опору на место.


Примечание: Следить за тем, чтобы стопорный штифт,
смотри пункт 4, не выпал.

Примечание: Следить за тем, чтобы уплотнительный
состав не попал в смазочное отверстие.




12

Извлечь стальное кольцо с уплотнениями из
крышки в направлении кнаружи.


13

Запрессовать на место стальное кольцо с
уплотнениями, используя оправку 99 289.





Сборка



05:07-07

Швеция



47


14

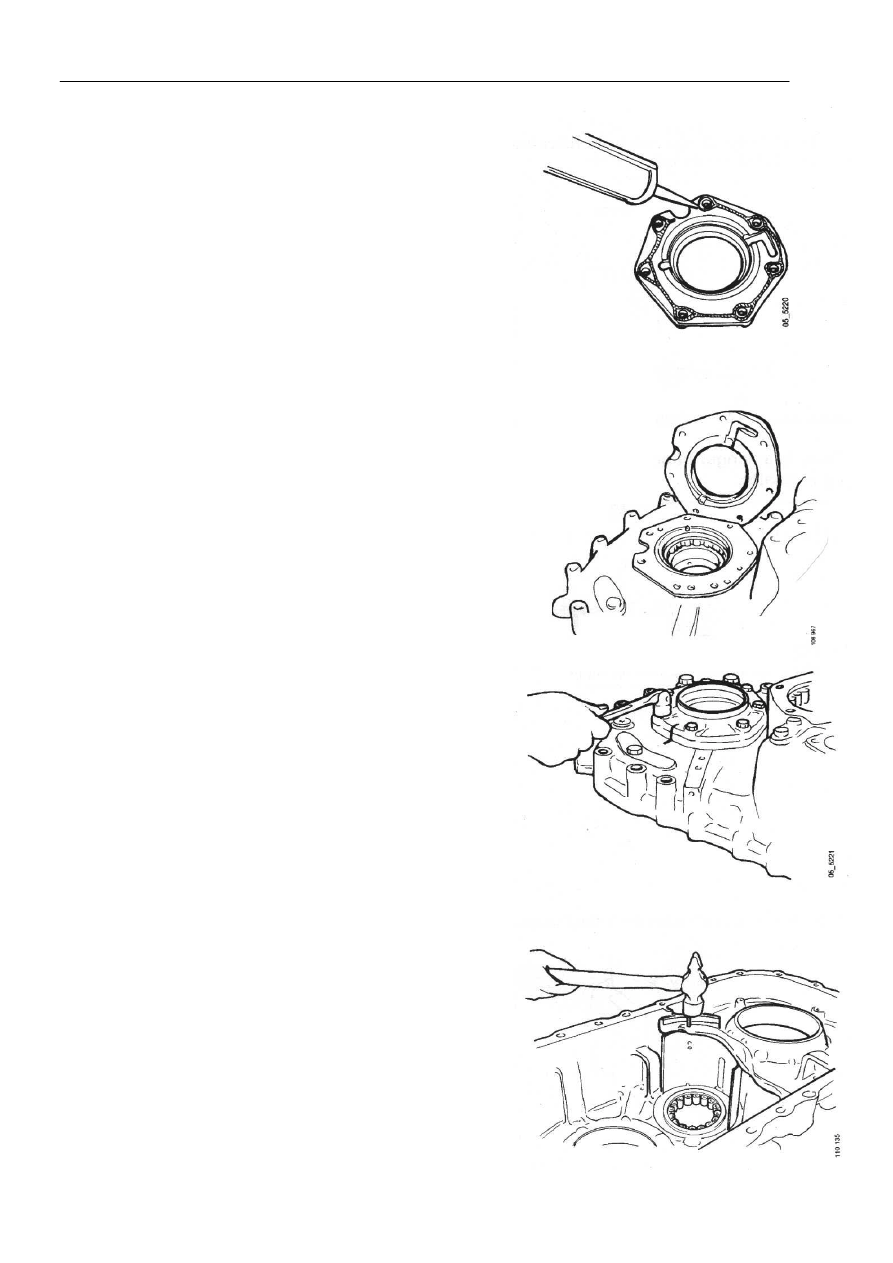

Нанести умеренное количество уплотнительного
состава 584 106 на нижнюю поверхность крышки.


Примечание: Не следует наносить избыточное
количество уплотнительного состава, так как он
подвергается вдавливанию в масляную магистраль,
когда крышка приворачивается на место болтами.







15

Привернуть крышку с прокладками, измеренными
согласно вышеописанной операции.




Крутящий момент затяжки составляет 70 Нм.





















16

Перевернуть картер. Установить маслораспылитель
для смазки разбрызгиванием и вставить
расширительный штифт.











Сборка



05:07-07

Швеция



48


17

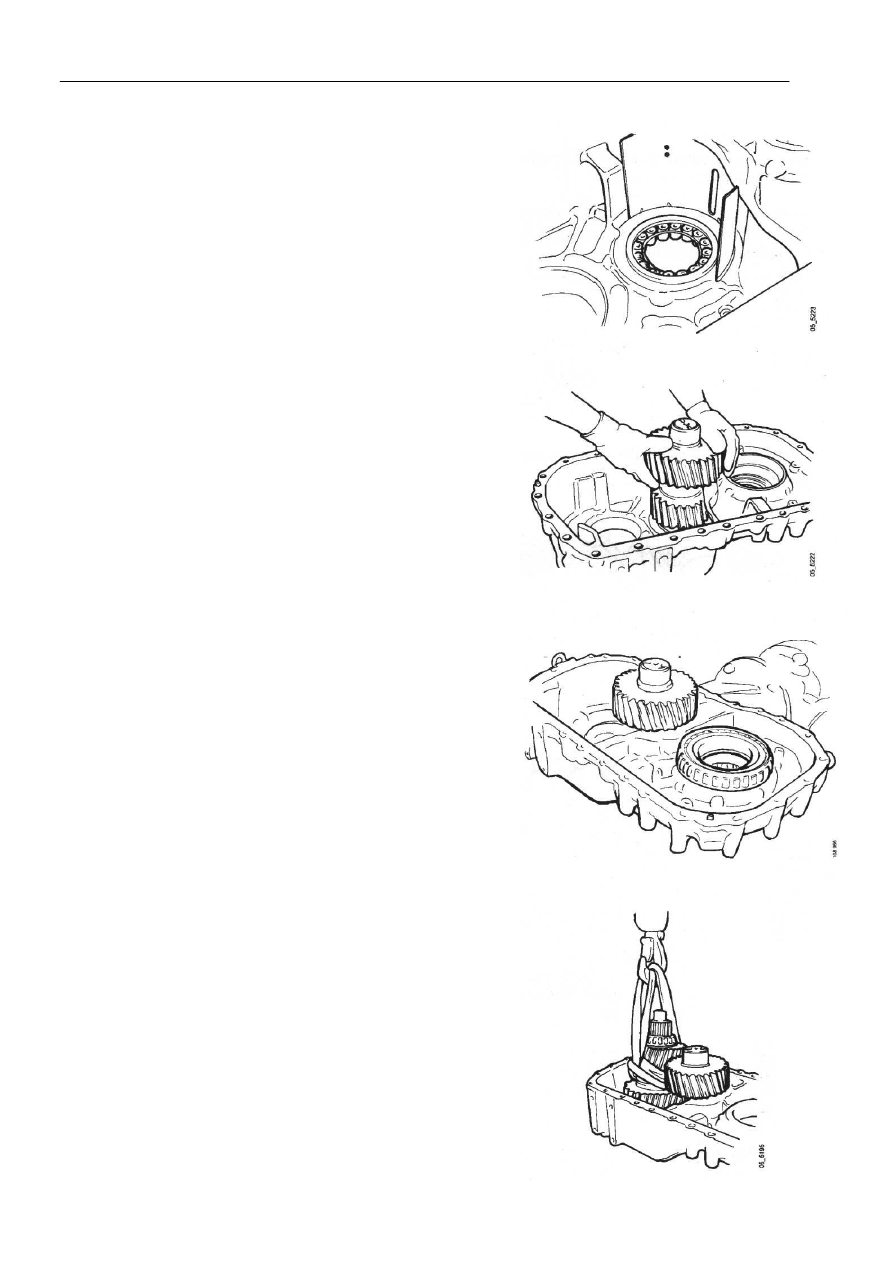

Вставить кусок жесткой проволоки в роликовый
подшипник для извлечения роликов.











ПРЕДУПРЕЖДЕНИЕ! Опасность раздавливания при
подъеме валов.

18

Вставить промежуточный вал.










19

Нагреть подшипник планетарной передачи до 80

°

С

и опустить его на опору подшипников.











20

Установить первичный вал, используя два
подъемных стропа.













Сборка



05:07-07

Швеция



49


21

Установить планетарную передачу вместе с
маслораспылителем для смазки разбрызгиванием.
Использовать измерительное приспособление 99
284 и подъемную рукоятку 98 322.












Установка вилки механизма переключения


1

Убедиться в том, что ползуны находятся на месте.
Установить вилку механизма переключения на
муфту переключения так, чтобы пружинная
направляющая смотрела вверх.









2

Установить вал механизма переключения снизу.












3

Вдавить стопорную планку пружины и повернуть ее
в положение, позволяющее снять пружину с вала.
При необходимости воспользоваться помощью
другого работника для удержания вала механизма
переключения.
