Коробка отбора мощности EG620, EG621 (Scania). Руководство - часть 4





Сборка



05:06-03



15



Навернуть оба игольчатых подшипника на
вторичный вал. Закрепить фиксирующий шарик в
его отверстии на валу с помощью консистентной
смазки, так, чтобы он оставался в правильном
положении. Прикрепить муфту переключения к
шестерне. Вставить вал в картер и навернуть
шестерню и муфту переключения.



Надеть упорную шайбу и отцентрировать паз
упорной шайбы с фиксирующим шариком.
Установить наружное кольцо подшипника и
заднюю крышку.




Крутящий момент затяжки составляет 39 Нм.



Поместить механизм отбора мощности и ведущую
деталь на пресс. Вставить и запрессовать
внутреннее кольцо подшипника напротив упорной
шайбы. Использовать оправку 98 575.











Используя оправку 87 294, запрессовать внутреннее
кольцо переднего подшипника достаточно далеко,
чтобы исключить возможность осевого люфта.










Вставить болт и шайбу в торец вала. Закрепить
шайбу, используя герметизирующий состав 561 200.




Крутящий момент затяжки составляет 20 Нм.



Измерить расстояние между картером и наружным
кольцом переднего подшипника. Использовать
поверочную линейку 87 198 и круговой индикатор
98 075.




Сборка



05:06-03



16




На передней крышке измерить расстояние от
буртика вниз к прокладке (новая прокладка).








10  Вычесть расстояние, полученное при

осуществлении измерений, указанных в пункте 9, из
величины расстояния, полученной в результате
измерений согласно пункту 8; например: 3,25 - 2,15
мм = 1,10 мм. Это расстояние должно быть
заполнено прокладками, которые помещаются под
крышку.




Имеются в наличие прокладки следующей
толщины: 0,25; 0,30; 0,40 и 0,50 мм. Если требуемое
расстояние не может быть заполнено с
использованием комбинации указанных прокладок,
необходимо выбрать прокладку такой толщины,
чтобы величина люфта была как можно меньше.


11  Привернуть переднюю крышку, расположенную

над вторичным валом, используя прокладки и
новую уплотнительную прокладку.


12  Убедиться в том, что шестерня свободно вращается

на валу.


13  Поместить вилку механизма переключения на

муфту переключения и вставить вал механизма
переключения вторичного вала в картер и вилку
механизма переключения.







14  Надеть новое уплотнительное кольцо на поршень

цилиндра механизма переключения. Смазать
поршень и цилиндр специальной консистентной
смазкой 319 308. Вставить поршень в цилиндр.






Сборка



05:06-03



17



15  Поместить новое уплотнительное кольцо в паз

цилиндра механизма переключения. Вставить
цилиндр в картер.


16  Вставить вилку механизма переключения

первичного вала в картер, затем вставить вал
механизма переключения в картер и вилку
механизма переключения.


17  Надеть новое уплотнительное кольцо на поршень

цилиндра механизма переключения. Смазать
поршень и цилиндр специальной консистентной
смазкой 319 308. Вставить поршень в цилиндр.


18  Вставить новое уплотнительное кольцо в паз на

пневматическом цилиндре. Вставить цилиндр в
картер.


19  Установить первичный вал тем же способом, что и

вторичный вал. Необходимо следовать
инструкциям, приведенным в пункте 3 - пункте 13.




В случае если используется только одна ведущая
деталь, болт, ведущая деталь, шайба и уплотнение
задней крышки не применяются. На месте
указанных деталей располагается задняя крышка,
которая полностью защищает торец вала.


Внимание. При модифицировании механизма отбора
мощности с одной на две ведущие детали или наоборот
зазор в подшипниках подлежит регулировке, как это
показано выше.







20  Установить нажимные пружины и вкладыши вилок

механизма переключения.
Убедиться в том, что выпускные отверстия
направлены вниз к сливной пробке.


21  Установить ведущую деталь.



Крутящий момент затяжки составляет 70 Нм.


22  Закрепить гайку, загнув ее.

Спецификации



05:06-03



18



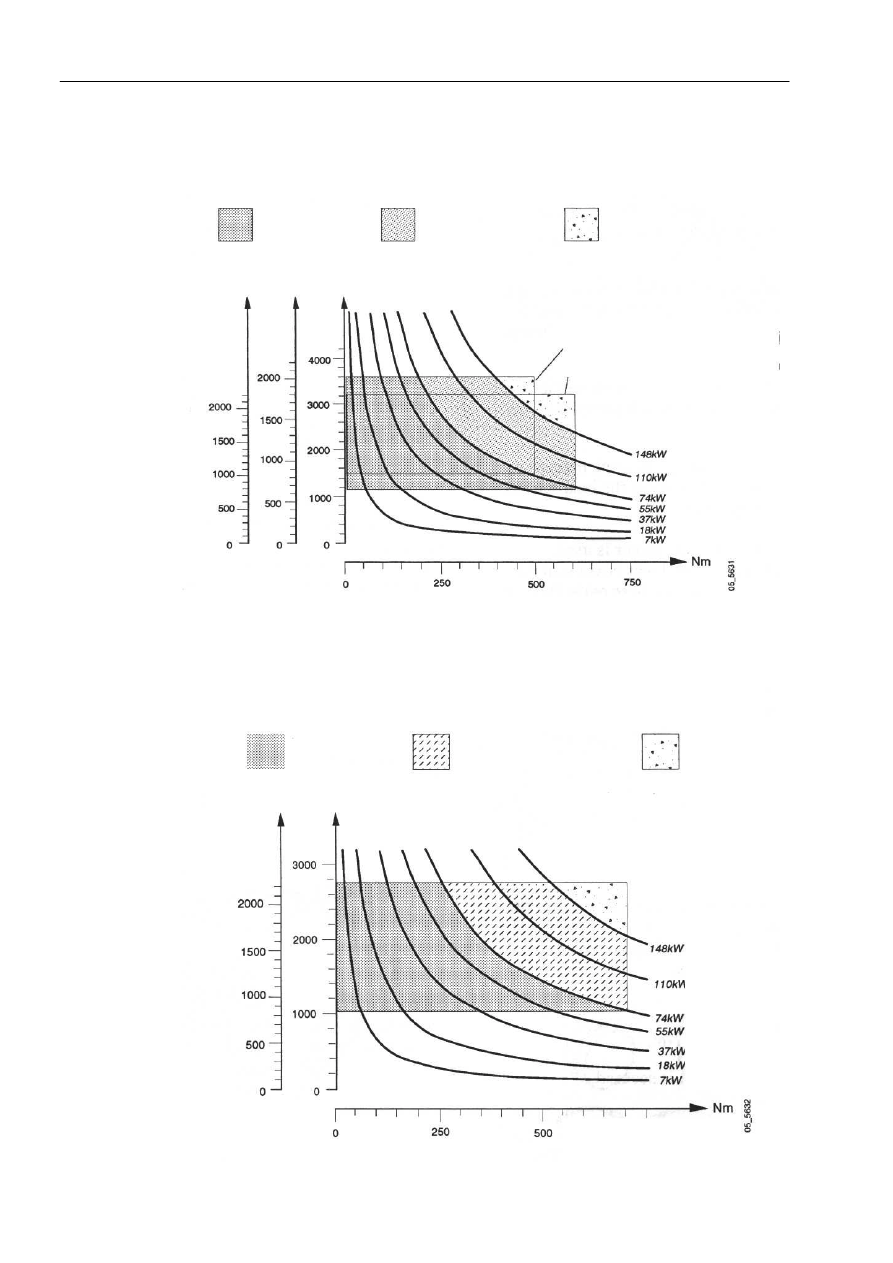

Спецификации





                 Непрерывное      Прерывистое функционирование         Кратковременное
         функционирование                        (15 мин.)                              функционирование



Двигатель

об./мин  механизм отбора мощности

низший

высший

диапазон

диапазон




а) Рабочий диапазон, высший
диапазон
b) Рабочий диапазон, низший
диапазон










Крутящий момент
механизма отбора
мощности, Нм





Механизм отбора мощности EG 620: передаточное число 1,45 / 1,78 и 0,94 / 1,15 для любого

внутреннего фланца.


         Непрерывное             Прерывистое функционирование         Кратковременное
         функционирование                        (15 мин.)                              функционирование





           Двигатель    об./мин

механизм отбора мощности




















Крутящий момент
механизма отбора
мощности, Нм



Механизм отбора мощности EG 621: передаточное число 1,24 и 0,93 для любого внутреннего

фланца.
