Коробка отбора мощности EG620, EG621 (Scania). Руководство - часть 2

Предназначение и принцип действия



05:06-03



6

Механизм отбора мощности, предназначенный для
коробки передач GR900, может использоваться только с
одним передаточным числом.

Высший диапазон



На вторичном валу модели EG620/621 имеется ведущая
деталь для привода карданного вала.















Модель EG620/621 имеет два вала, один из которых
оборудован ведущей деталью. При необходимости
дополнительная ведущая деталь может быть
установлена на первичный вал.

Для обеспечения возможности соединения любой из
ведущих деталей на каждом валу имеется муфта
переключения.





















Предназначение и принцип действия



05:06-03



7



Электрическая схема / схема пневматического контура


























Воздушная магистраль, под давлением

Воздушная магистраль, под давлением/без давления

Электрический кабель







1

Воздушный рессивер

2

Переключатель, механизм отбора мощности

3

Электромагнитный клапан, механизм отбора мощности (трех
ходовой двухпозиционный клапан)

4

Пневматический цилиндр с пружинным возвратом











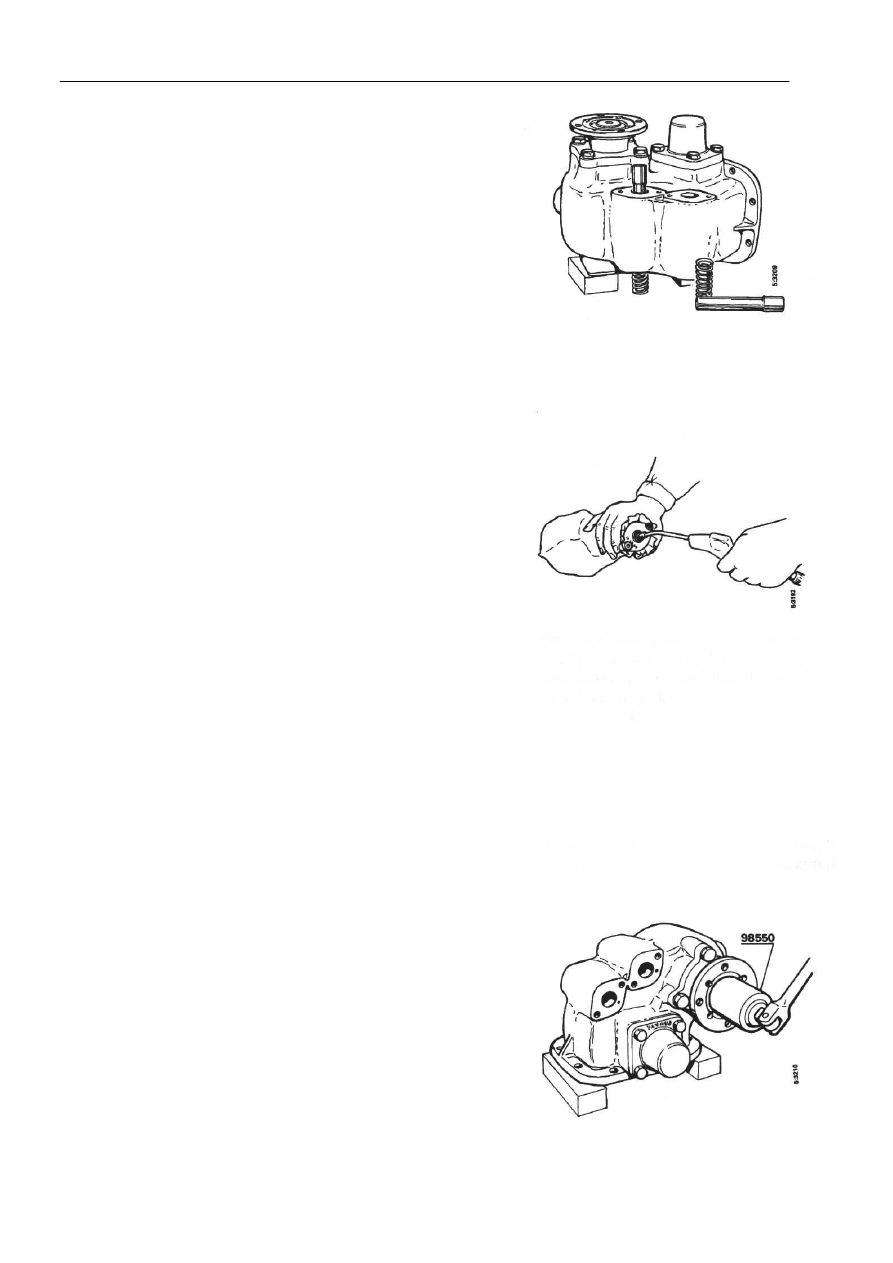

Разборка



05:06-03



9



Порядок выполнения разборки и сборки




Разборка



Специальные инструменты


Номер   Наименование

87 294   Оправка
87 665   Съемник
98 331   Опорная пластина
98 575   Оправка
98 550   Накидной гаечный ключ

Другие инструменты

587 517   Съемная пластина



Внимание. В описании, охватывающем разборка и
сборку, используются слова "передний" и "задний".
"Передней" является левая часть механизма отбора
мощности на покомпонентном чертеже, т.е. та часть,
которая обращена вперед в автомобиле.






1

Извлечь вкладыши из валов механизма
переключения и пневматических цилиндров.
















Разборка



05:06-03



10


2

Вынуть пружины сжатия и валы механизма
переключения.
















3

Извлечь поршни из цилиндров, нагнетая сжатый
воздух через воздушный штуцер. Уловить поршень,
например, в пластиковый мешок или поймать его в
руку.
Снять уплотнительные кольца с поршней.







ПРЕДУПРЕЖДЕНИЕ! Поршень может вызвать
повреждение механизма, если не будет пойман при
выпрессовывании.









4

Снять гайку с ведущей детали, используя накидной
гаечный ключ 98 550.



При заедании ведущей детали она может быть снята
с помощью съемника 87 665.
