Коробка отбора мощности EG620, EG621 (Scania). Руководство - часть 1



1 585 740



05:06-03

Выпуск 1

ru






Механизмы отбора мощности

EG620, EG621





Описание функций

и описание работы






















Оглавление



05:06-03



3

Оглавление



Предназначения и принцип
действия

.................................................................................... 5



Порядок выполнения и
сборки

Разборка  .....................................................................9

Сборка.......................................................................14



Спецификации

...................................................................................18



Специальные инструменты

...................................................................................19


































Покомпонентное изображение



05:06-03



4

































1

Картер механизма
отбора мощности

2

Вал

3

Муфта переключения

4

Игольчатый
подшипник

5

Шестерня

6

Шестерня

7

Шайба

8

Шарик

9

Роликовый подшипник

10

Роликовый подшипник

11

Крышка

12

Прокладка

13

Ведущая деталь

14

Гайка

15

Уплотнение

16

Болт

17

Пружинная шайба

18

Прокладка

19

Шайба

20

Крышка

21

Прокладка

22

Болт

23

Крышка

24

Прокладка

25

Болт

26

Пружинная шайба

27

Цилиндр

28

Болт

29

Шайба

30

Уплотнительное
кольцо

31

Поршень

32

Уплотнительное
кольцо

33

Вал

34

Вилка механизма
переключения

35

Пружина сжатия

36

Вкладыш

37

Прокладка

38

Болт

39

Пробка

40

Медная прокладка

41

Шайба

42

Пробка

43

Прокладка

44

Спиральный штифт

45

Болт

46

Пружинная шайба

47

Первичный вал



Предназначение и принцип действия



05:06-03



5



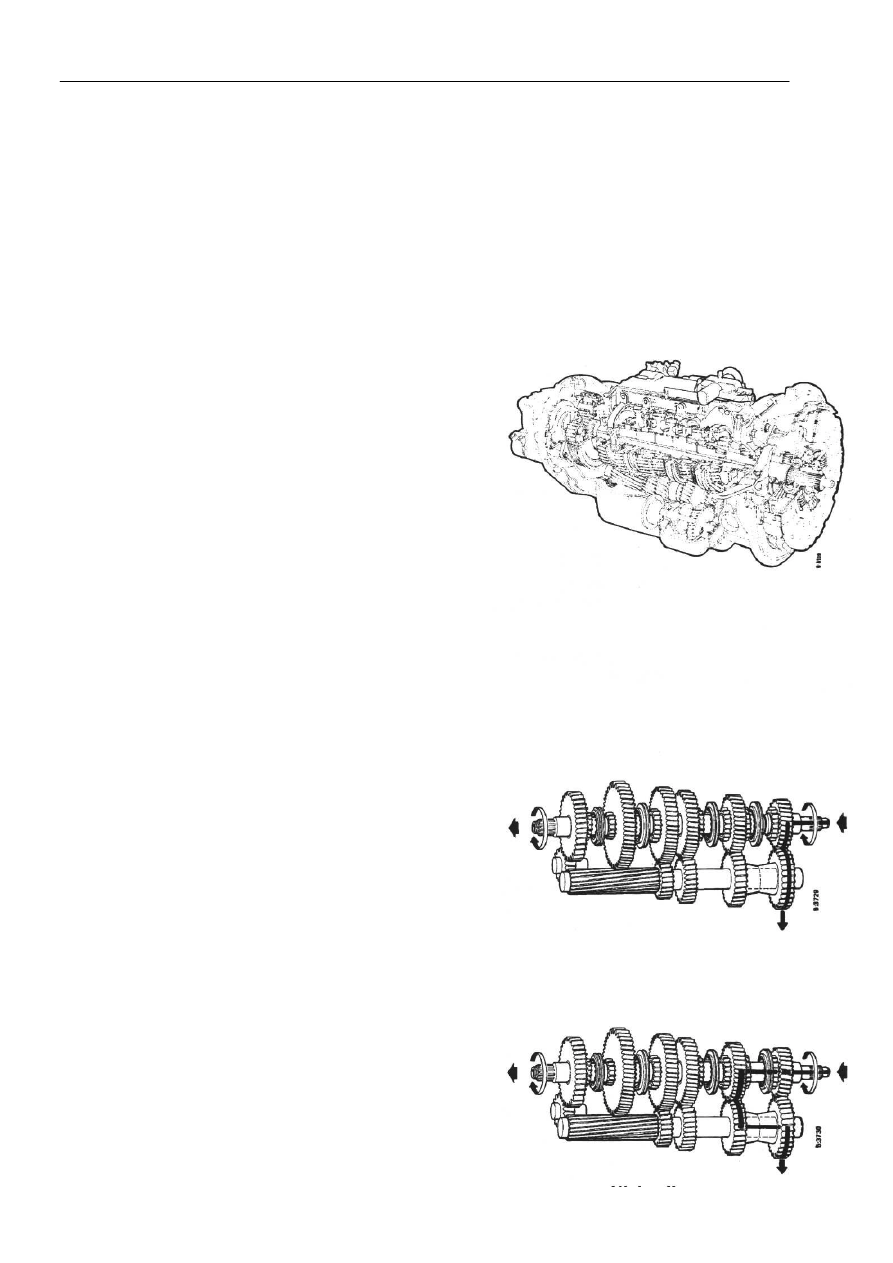

Предназначение и принцип действия




Механизмы отбора мощности,
приводимые в действие
коробкой передач



моделей

EG620/621




Настоящее описание применимо к моделям ЕG620 и
ЕG621. Отличие между этими механизмами отбора
мощности заключено в передаточном числе.

Модель ЕG621 предназначена для использования с
коробкой передач GR900, а модель ЕG620
предназначена для коробки передач с делителем
GRS900. Механизмы отбора мощности зацепляются с
передней шестерней промежуточного вала. Как
механизмы отбора мощности, так и коробки передач
имеют косозубые цилиндрические зубчатые передачи.

Коробка передач GRS900

Разница передаточных чисел механизмов отбора
мощности, предназначенных для коробки передач
GR900 и GRS900, зависит от изменяющегося
количества зубьев на шестерне промежуточного вала.
Поэтому невозможно использовать механизм отбора
мощности, спроектированный для коробки передач
GR900, с коробкой передач GRS900 без изменения
механизма.








Низший диапазон



Механизм отбора мощности, предназначенный для
коробки передач GRS900, может иметь два
передаточных числа; их выбор осуществляется
использованием низшего либо высшего диапазона.
