Механизм переключения передач грузовиков Scania. Руководство - часть 4

Регулировка рычага переключения передач



05:05-05

Швеция



13



Регулировка рычага переключения передач




Рекомендации по обеспечению правил эргономики


Ниже приведены общие рекомендации по регулировке
рычага переключения передач. Выполнение указанных
рекомендаций обеспечивает создание эргономичных
условий переключения передач.


Общие рекомендации:


−

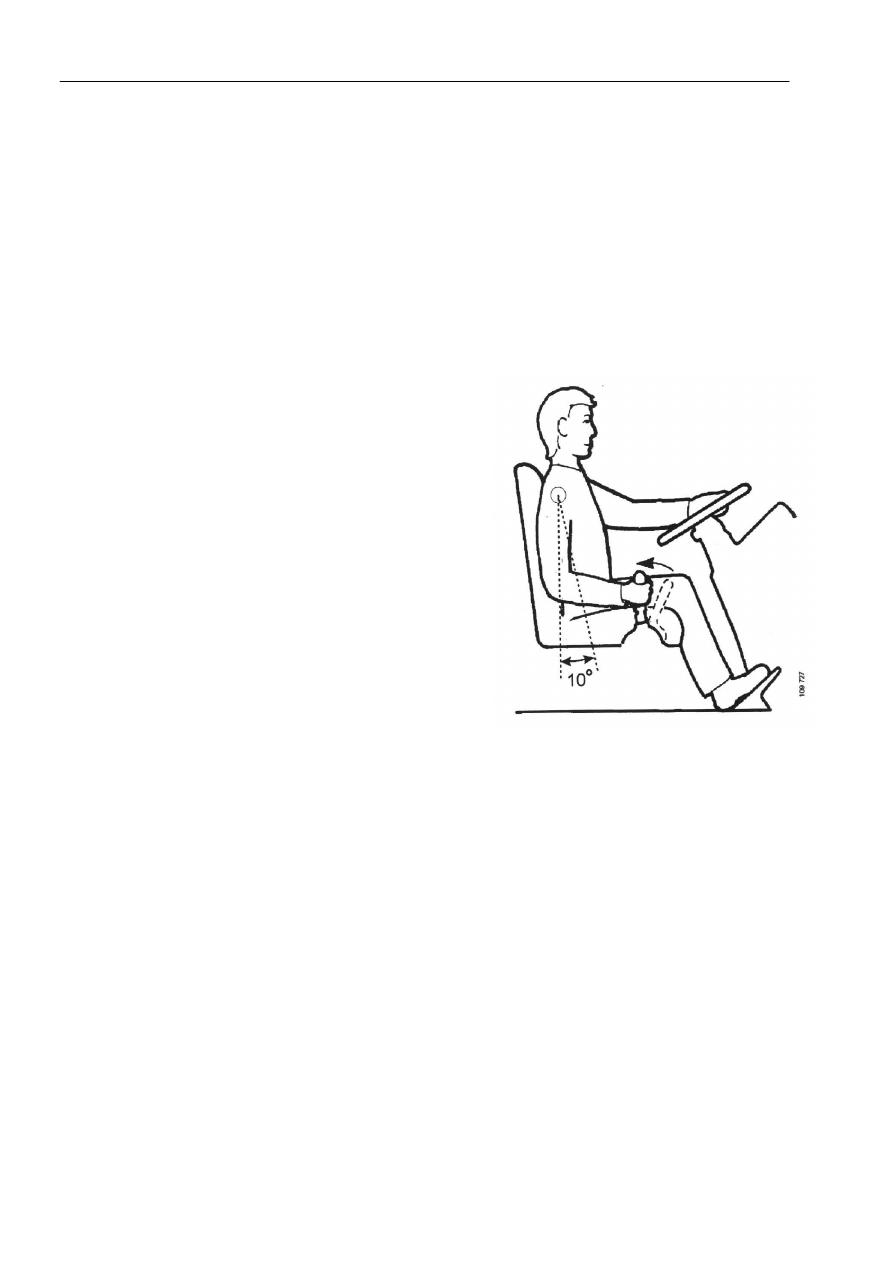

При перемещении рычага переключения передач
назад угол руки относительно спины не должен
превышать 10

°

.



−

Поэтому переднее положение рычага переключения
передач, при отрегулированном сидении водителя,
должно быть на достаточном расстоянии впереди, во
избежание превышения вышеприведенного
значения.


−

При перемещении рычага переключения передач в
переднее положение и из него с эргономической
точки зрения лучше сгибать спину, нежели
полностью вытягивать руку.


−

При переключении передач далеко вытянутой от тела
рукой происходит напряжение мышц. Поэтому
положения рычага переключения передач должны
находиться как можно ближе к водителю.



















Регулировка рычага переключения передач



05:05-05

Швеция



14



Неправильное положение рычага
переключения передач


Неправильное положение рычага переключения передач может
возникнуть вследствие износа или повреждения рычажного
механизма или вследствие изменения регулировки.



Вибрация в рукоятке рычага переключения
передач



В случае постоянной вибрации необходимо убедиться в том, что
к рычагу переключения передач присоединена правильная
рукоятка рычага переключения передач. В целях оптимального
гашения вибрации вес рукоятки адаптирован к механизму
автомобилей серии 4.

Если к рычагу переключения передач прикреплена
неподходящая рукоятка, она должна быть заменена. Смотри
раздел, озаглавленный "Рукоятка рычага переключения передач
и переключатель диапазонов".



Регулировка рычажного механизма



Перед выполнением регулировки рычажного механизма
необходимо произвести следующую проверку и регулировку:



−

Убедиться в отсутствии люфта


−

Проверить длину рычага переключения передач в кабине


−

Убедиться в том, что рычажный механизм рычага
переключения передач не касается кабины или шасси


−

Произвести регулировку шарнирного рычага переключения
передач, установив его в базовое положение, ближайшее к
водителю (кабины типа Р и R).



Проверка люфта



Износ шаровых шарниров механизма переключения передач
приводит к  неточному положению передач, что, в свою
очередь, ухудшает условия вождения и способствует снижению
безопасности движения. Поэтому недопустимо наличие люфта в
шаровых шарнирах или втулках.



1

Убедиться в отсутствии люфта в шаровых шарнирах или
втулках. При наличии люфта соответствующий шарнир
подлежит замене.

2

Убедиться в отсутствии искривления тяг механизма
переключения передач, а также в отсутствии искривления
стоек.

Регулировка рычага переключения передач



05:05-05

Швеция



15

Проверка и регулировка длины рычага переключения передач в
кабине


Длина рычага переключения передач подлежит правильной регулировке для обеспечения
совпадения других размеров и регулировок.

1

Снять чехол.


2

Снять переключатель, используя отвертку, с тем, чтобы провода не подвергались
скручиванию при вращении рукоятки рычага переключения передач.


3

Отвернуть контргайку.


4

Отрегулировать длину рычага переключения передач, поворачивая рукоятку рычага
переключения передач. Регулировку производить в соответствии с нижеприведенной
таблицей.


5

Затянуть контргайку с крутящим моментом затяжки 40 Нм.


6

Установить на место чехол и переключатель.





Тип кабины:

Тип рулевого управления:

Длина:

Кабины типа Р и R

Кабина типа R

Модели с левым рулем



Модели с правым рулем

310+/-

2 мм

Кабина типа Р

Модели с правым рулем 303+/-2 мм

Кабины типа Р и R,
шарнирный рычаг
переключения передач

Модели с правым рулем



Модели с левым рулем

310+/-

2 мм

Кабина типа Т

Модели с правым рулем



Модели с левым рулем

625+/-

2 мм


















Регулировка рычага переключения передач



05:05-05

Швеция



16

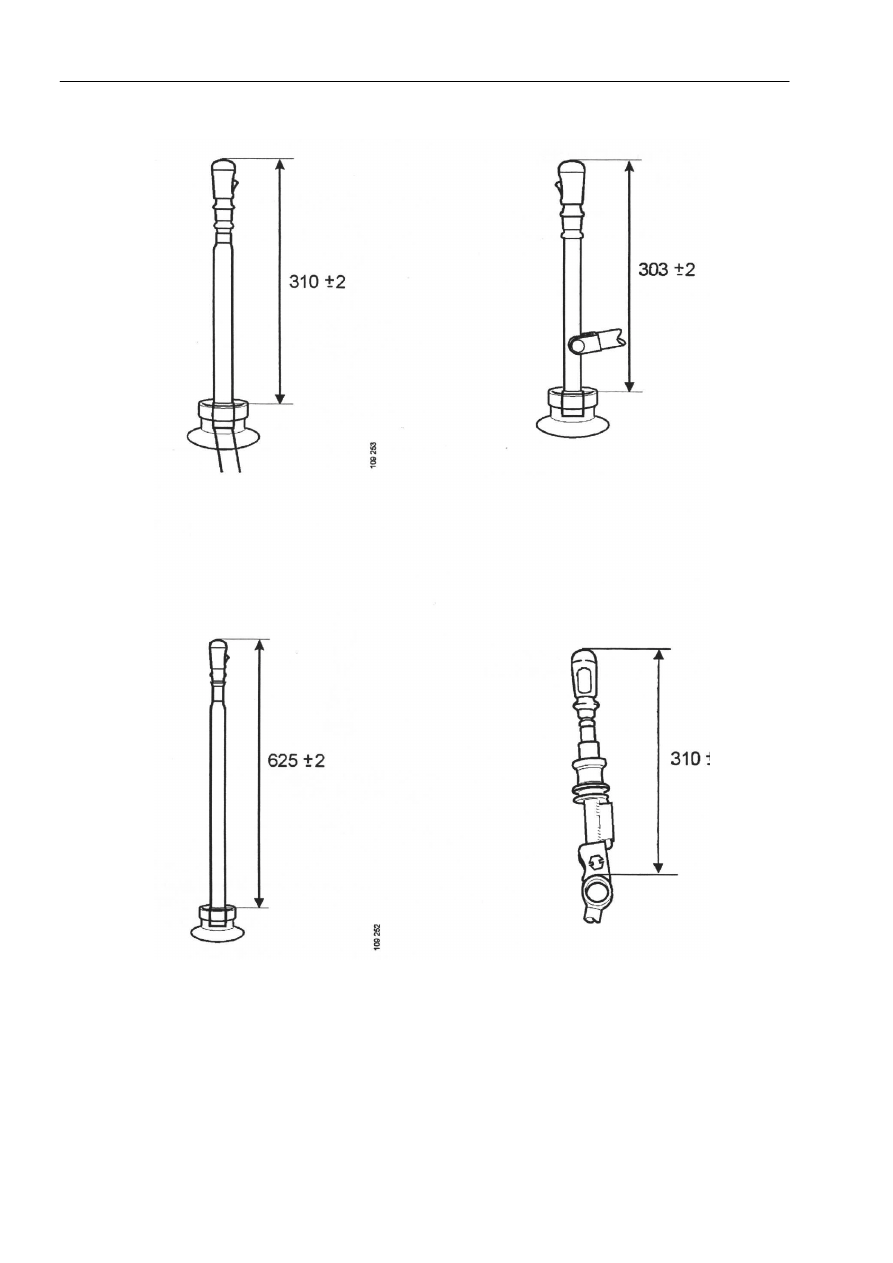

Кабины типа Р и R (модели с левым рулем),   Кабина типа Р (модели с правым рулем)
кабина типа R (модели с правым рулем)
























Кабина типа Т (модели с левым рулем,

Кабины типа Р и R, шарнирный рычаг

модели с правым рулем)



переключения передач (модели с левым





рулем, модели с правым рулем)
