Механизм переключения передач грузовиков Scania. Руководство - часть 3

Покомпонентное изображение



05:05-05

Швеция



9

Механизм переключения передач, кабина типа R, модели с правым
рулем




























1

Рукоятка

2

Рычаг переключения
передач

3

Пробка

4

Игольчатый
подшипник

5

Шариковый
подшипник

6

Распорное кольцо

7

Чехол

8

Кольцо

9

Уплотнение

10

Шайба

11

Стопорное кольцо

12

Соединительный
рычаг

13

Соединительный
рычаг

14

Переключатель

15

Рычаг

16

Шип

17

Гайка

18

Передний верхний
шаровой шарнир

19

Контргайка

20

Шайба

21

Кронштейн

22

Вертикальная стойка

23

Передний кронштейн
рамы

24

Распорное кольцо

25

Шариковый
подшипник

26

Болт

27

Шестигранная гайка

28

Передняя
вертикальная стойка

29

Тяга механизма
переключения передач

30

Передний шаровой
шарнир

31

Треугольный
кронштейн

32

Трубка

33

Гайка

34

Реактивная тяга

35

Кронштейн

36

Шайба

37

Контргайка

38

Шестигранная гайка

39

Чехол

40

Чехол

41

Шаровой шарнир
продольного хода

42

Шаровой шарнир
реактивной тяги

43

Задний шаровой
шарнир

44

Штанга механизма
переключения передач

Покомпонентное изображение



05:05-05

Швеция



10

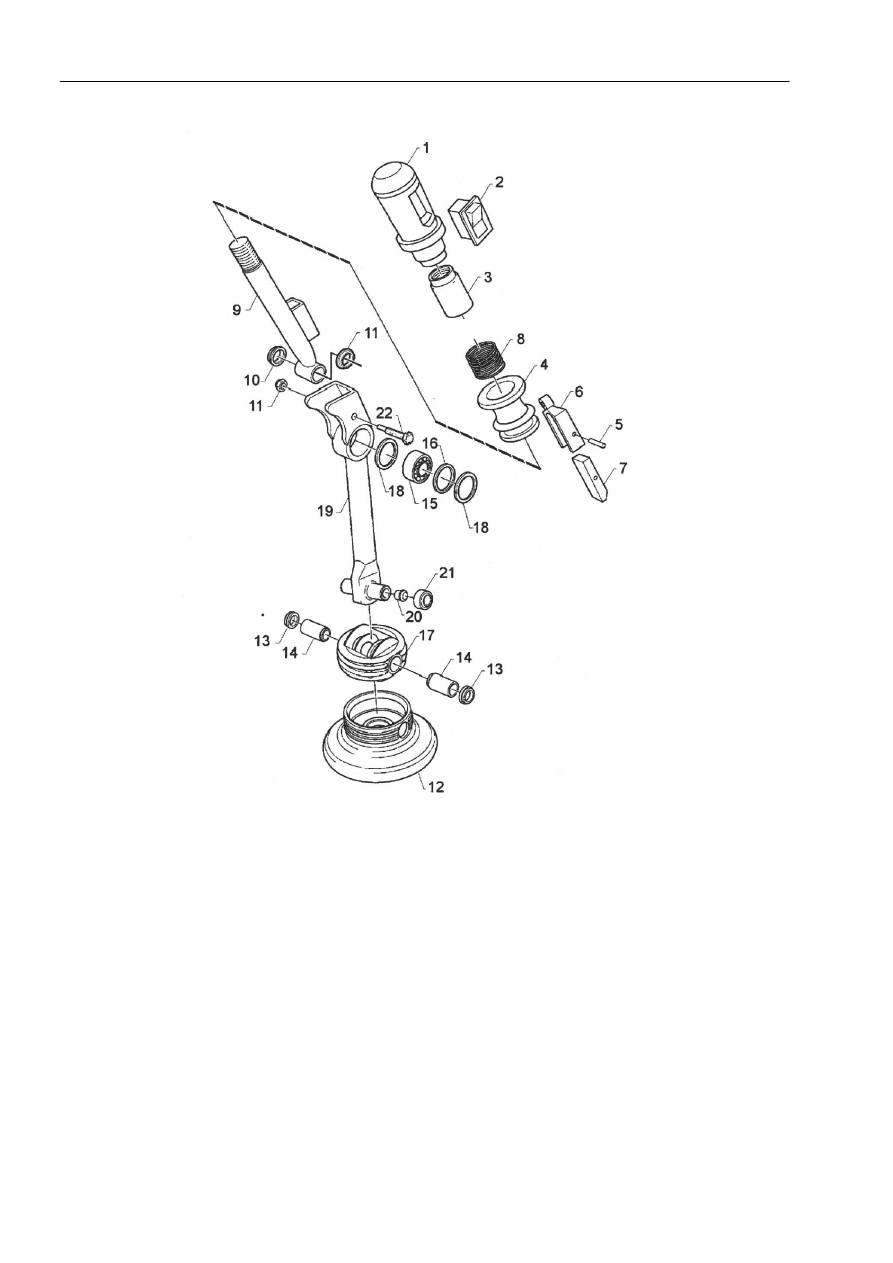

Шарнирный рычаг переключения передач, кабины типа Р и R

































1

Рукоятка

2

Переключатель

3

Гайка

4

Ручка

5

Штифт

6

Держатель

7

Стопорный клин

8

Пружина

9

Рычаг переключения передач

10

Втулка

11

Контргайка

12

Чехол

13

Кольцо

14

Распорное кольцо

15

Шариковый подшипник

16

Шайба

17

Чехол

18

Стопорное кольцо

19

Рычаг переключения передач

20

Пробка

21

Игольчатый подшипник

22

Болт









Покомпонентное изображение



05:05-05

Швеция



11



Механизм переключения передач, кабина типа Т, модели с левым
рулем

































1

Рукоятка

2

Гайка

3

Рычаг переключения
передач

4

Штанга механизма
переключения передач

5

Удерживающее
кольцо

6

Игольчатый
подшипник

7

Пробка

8

Чехол

9

Кольцо

10

Болт

11

Распорное кольцо

12

Шариковый
подшипник

13

Шайба

14

Уплотнение

15

Стопорное кольцо

16

Реактивная тяга

17

Шаровой шарнир

18

Гайка

19

Задний шаровой
шарнир

20

Шестигранная гайка

21

Рычаг коробки
передач

22

Передний шаровой
шарнир

23

Болт

24

Пружинная шайба

25

Кронштейн

26

Контргайка

27

Контргайка

28

Шпилька

29

Гайка

30

Контргайка

31

Шайба

32

Переключатель

33

Чехол

34

Рычаг переключения
передач, нижняя
часть

Покомпонентное изображение



05:05-05

Швеция



12



Механизм переключения передач, кабина типа Т, модели с правым
рулем
































1

Рукоятка

2

Гайка

3

Рычаг переключения
передач

4

Тяга механизма
переключения передач

5

Стопорное кольцо

6

Игольчатый
подшипник

7

Пробка

8

Чехол

9

Кольцо

10

Болт

11

Распорное кольцо

12

Шариковый
подшипник

13

Шайба

14

Уплотнение

15

Стопорное кольцо

16

Реактивная тяга

17

Шаровой шарнир

18

Гайка

19

Шаровой шарнир

20

Шестигранная гайка

21

Рычаг коробки
передач

22

Шаровой шарнир

23

Болт

24

Пружинная шайба

25

Кронштейн

26

Контргайка

27

Контргайка

28

Болт с шестигранной
головой

29

Контргайка

30

Контргайка

31

Шайба

32

Переключатель

33

Чехол

34

Болт с шестигранной
головой

35

Шайба

36

Контргайка

37

Рычаг переключения
передач, нижняя
часть
