Коробка передач GRS900 грузовиков Scania. Руководство - часть 24

Коробка передач



  05:03-02



69



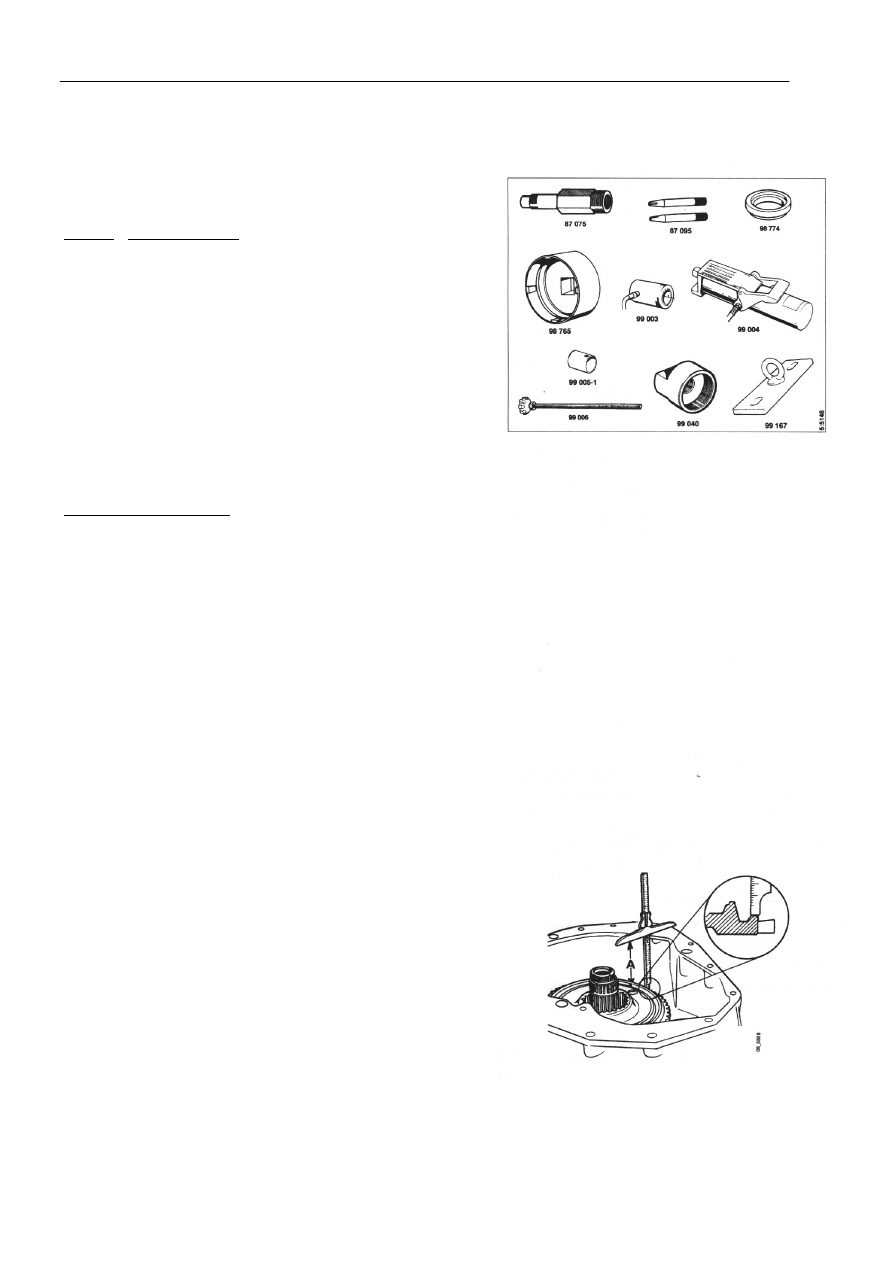

Установка отсека планетарной передачи



Специальные инструменты


Номер   Наименование

87 075   Переходник
87 095   Направляющие штифты
98 765   Шлицевое гнездо
98 774   Держатель
99 003   Гидравлический цилиндр
99 004   Гидравлический насос
99 005-1Подкладка
99 006   Шпиндель
99 167   Подъемное приспособление
99 040   Переходник толкателя

Другие инструменты

587 586   Гнездо






Установка планетарной передачи с замедлителем
описана в брошюре, озаглавленной "Планетарная
передача, коробки передач GR/GRH/GRS/GRSH900".








1

Установить распорное кольцо на вторичном валу
коробки передач, а затем установить
синхронизирующий конус.


2

Измерить расстояние А и установить необходимое
количество прокладок.

А = 108,75-109,25 мм.





Коробка передач



  05:03-02



70


3

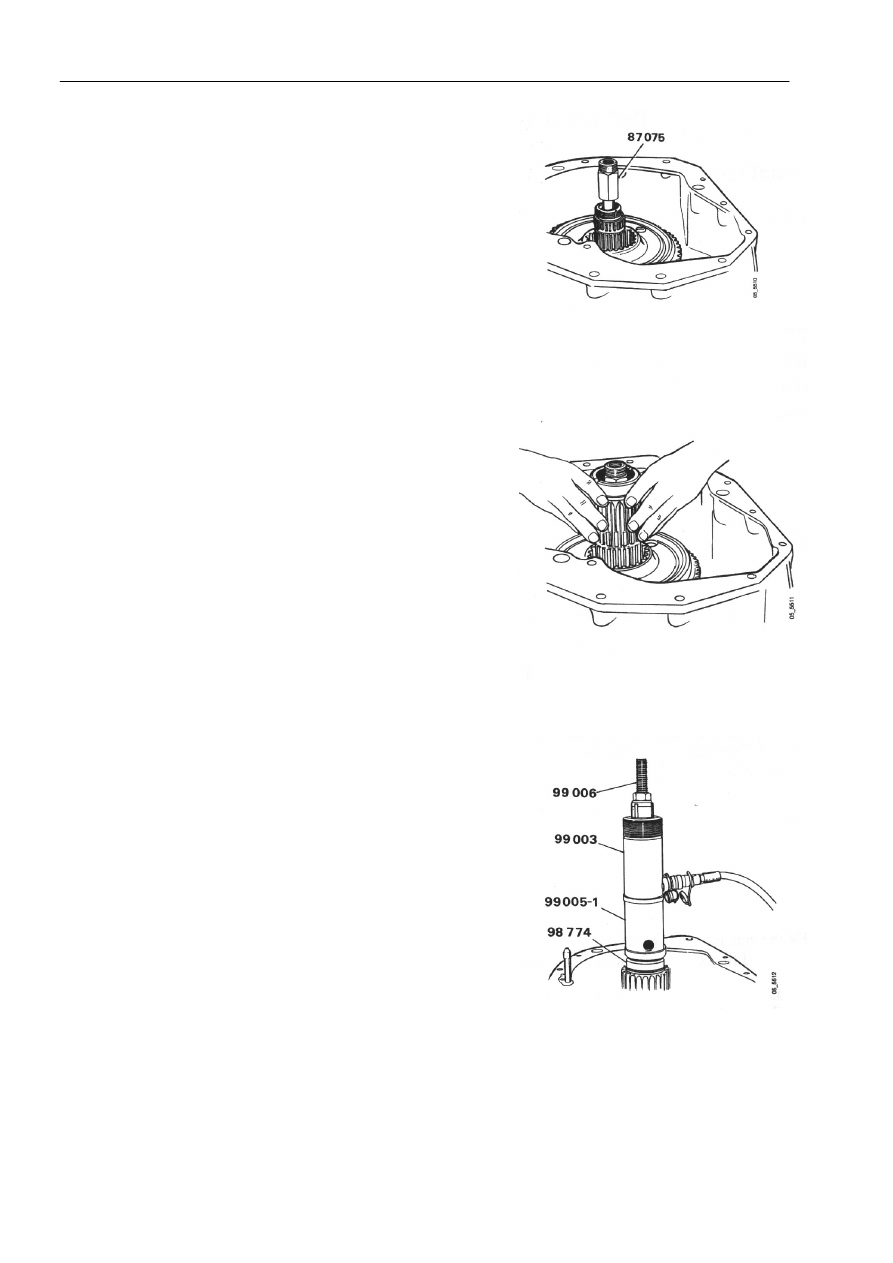

Установить переходник 87 075 или 99 040 на торец
вала в зависимости от наличия масляного штуцера.
















4

Установить солнечную шестерню на шлицы
вторичного вала.













5

Напрессовать солнечную шестерню на валу,
используя гидравлическое приспособление, как это
показано на рисунке, а также гидравлический насос
99 004.


Примечание: В процессе напрессовывания
осуществить зацепление синхронизирующего конуса с
зубьями солнечной шестерни.

ПРЕДУПРЕЖДЕНИЕ! Опасность раздавливания.









Коробка передач



  05:03-02



71


6

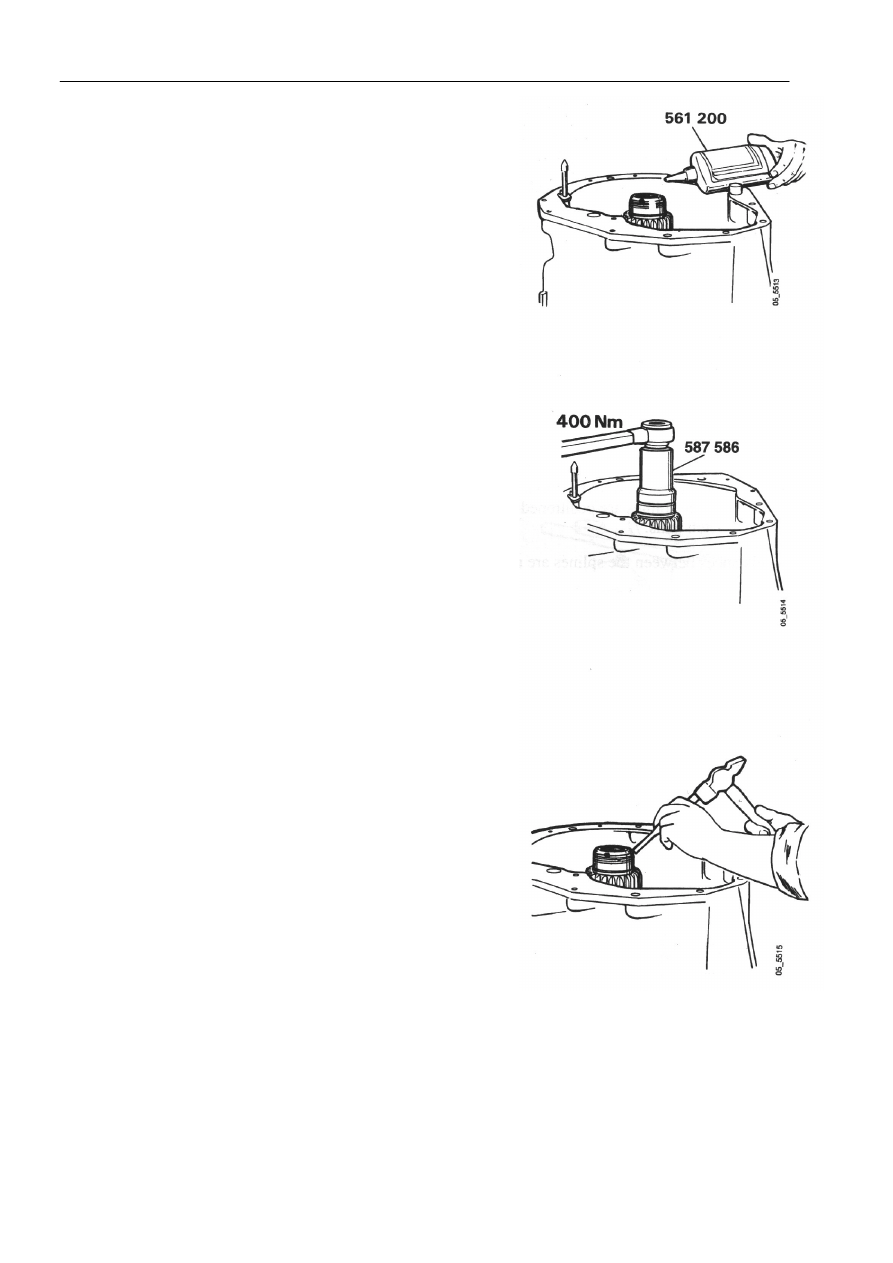

Привернуть масляный штуцер к валу, если он
подвергался снятию. Использовать
герметизирующий состав 561 200.

Крутящий момент затяжки составляет 84 Нм.


7

Осуществить зацепление двух шестерен и высшего
или низшего диапазона делителя. Установить
новую круглую гайку и нанести герметизирующий
состав на резьбу.








8









9

Заклепать гайку.




















Коробка передач



  05:03-02



72

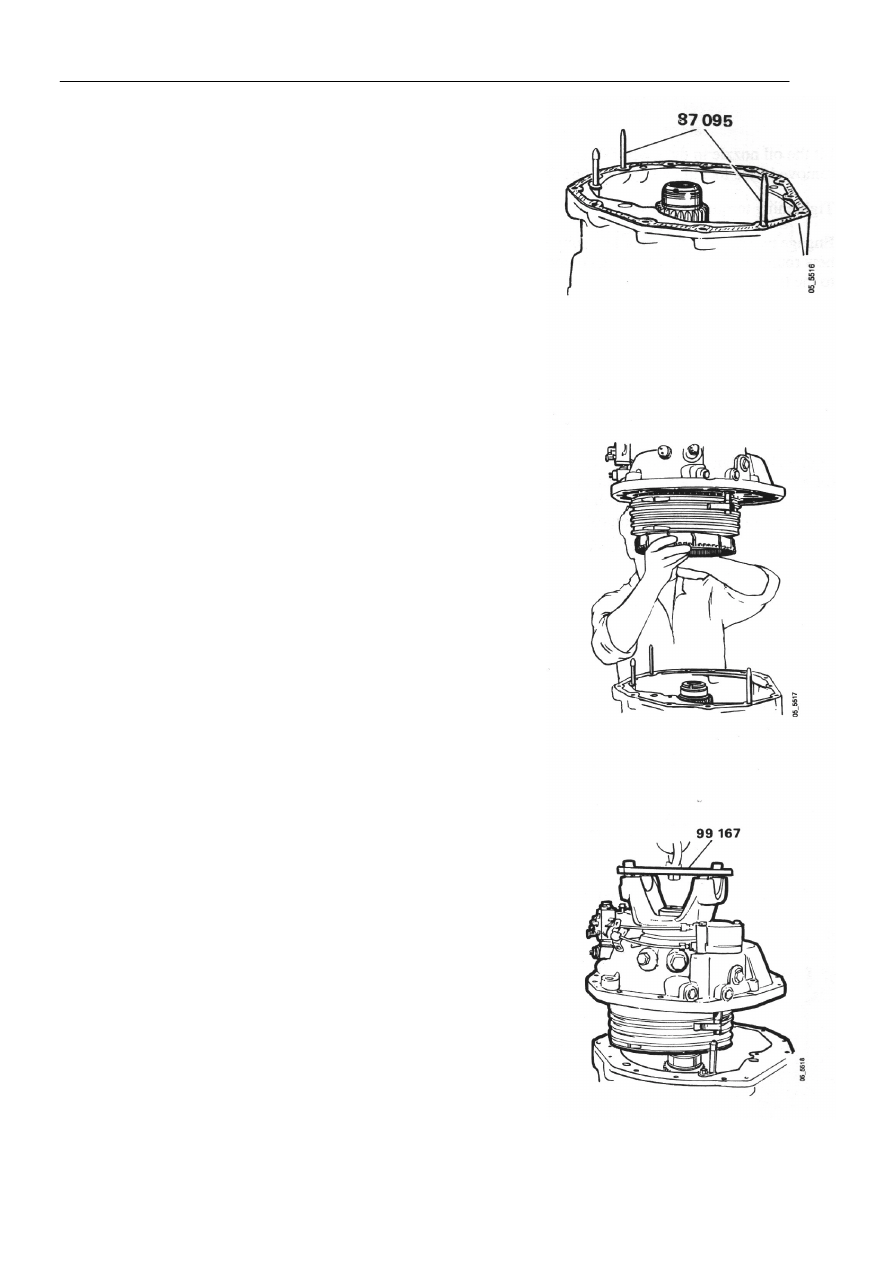

10  Установить два направляющих штифта 87 095.




11  Установить прокладку.






12  Установить запорный конус в правильное

положение. Убедиться в том, что шлицы
расположены напротив запорных шариков.


Примечание: Расстояния между шлицами не везде
одинаковы.












13  Опустить планетарную передачу. Извлечь

направляющие штифты.
