Коробка передач



  05:03-02



61



Установка вторичного вала



1

Обвязать подъемный строп с двух сторон
синхронизирующего узла второй и третьей
передачи.


Примечание: Убедиться в том, что подъемный строп
надежно закреплен.









2

Вставить задним торцом вперед. Установить узел
синхронизатора без запорного конуса и
синхронизирующего конуса.


Примечание: Обратить внимание на маркировку.
Закругленные шлицы ступицы ведущей детали должны
быть направлены вперед.





3

Установить запорный конус и синхронизирующий
конус на переднем торце, перед тем как полностью
опустить вал.











4

Опустить вал. Поднять торец вала с помощью
конического наконечника лома и снять подъемный
строп.





Коробка передач



  05:03-02



62


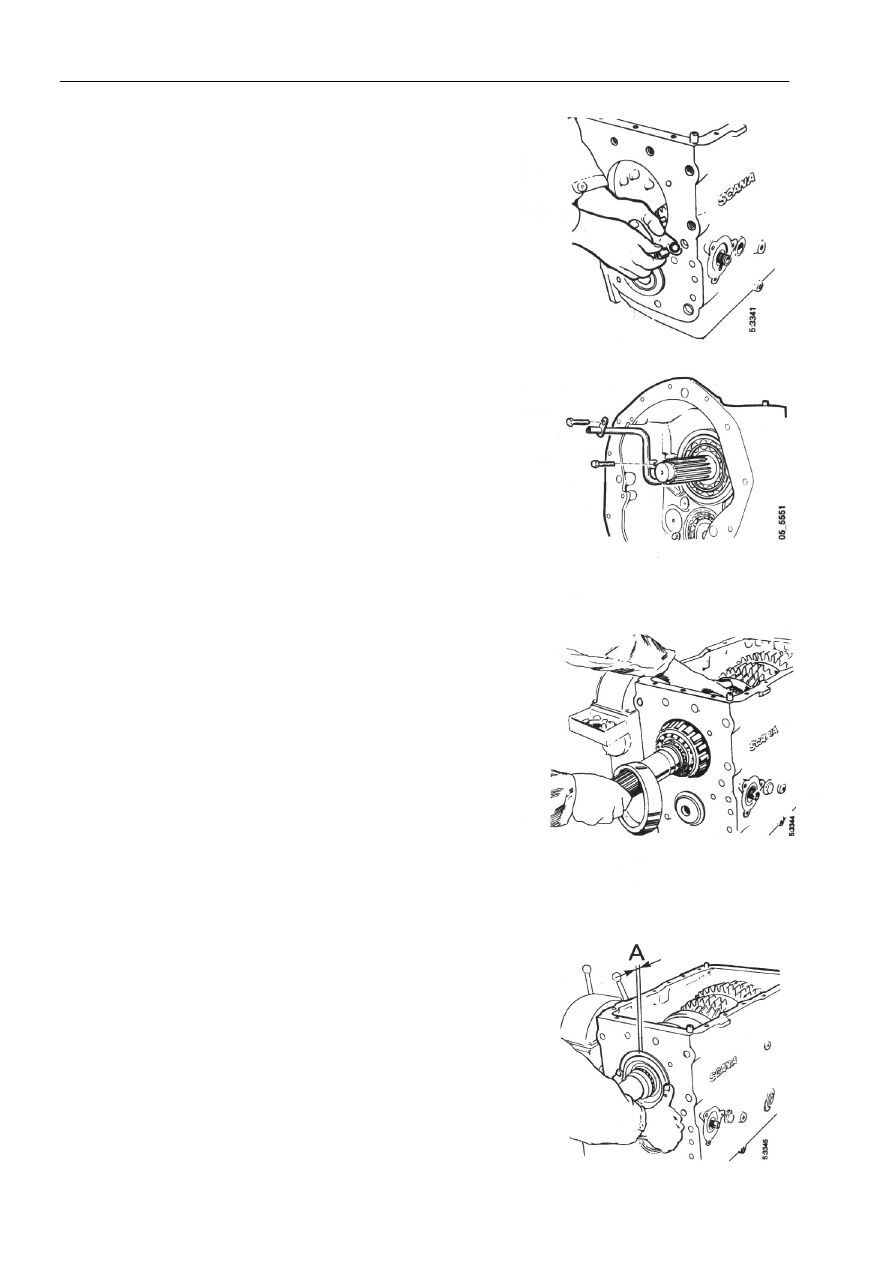

5

Установить маслопровод с помощью
уплотнительного кольца, прокладки и двух
зажимных болтов.




Крутящий момент затяжки составляет 26 Нм.






















6

Установить первичный вал с наружным кольцом
подшипника.











7

Вставить наружное кольцо переднего подшипника
таким образом, чтобы расстояние А составляло 7
мм. Картер сцепления задвинет кольцо в его
правильное положение.









Коробка передач



  05:03-02



63


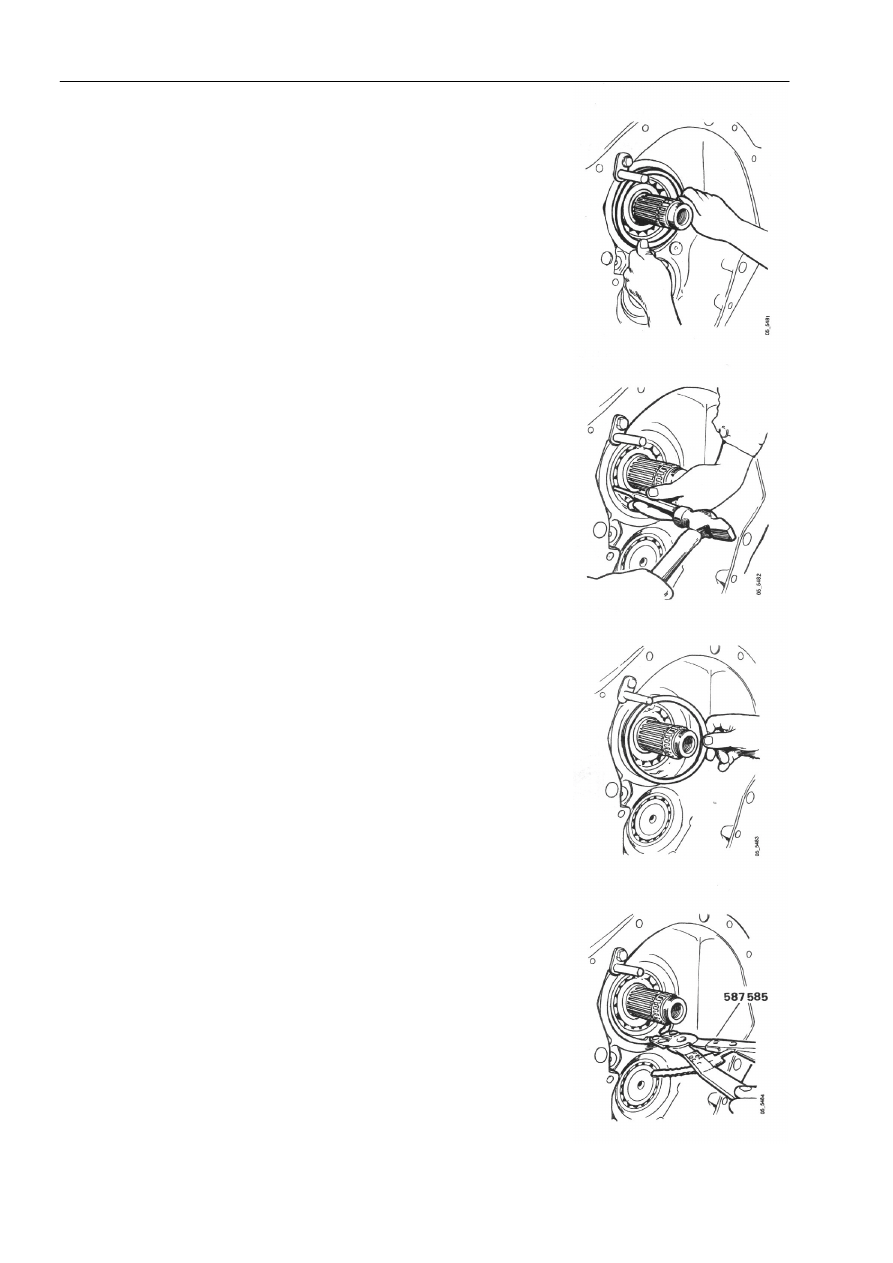

8

Вставить наружное кольцо заднего подшипника.












9

Закрепить наружное кольцо подшипника в
правильном положении.











10  Вставить 0,8 мм прокладку.













11  Установить удерживающее кольцо, используя

клещи для снятия удерживающих колец 587 585.


Примечание: Повернуть удерживающие кольца таким
образом, чтобы их разрывы находились напротив друг
друга. Стопорное кольцо вторичного вала подвергается
наибольшей нагрузке в верхней части, а стопорное
кольцо промежуточного вала - в нижней.




Коробка передач



  05:03-02



64



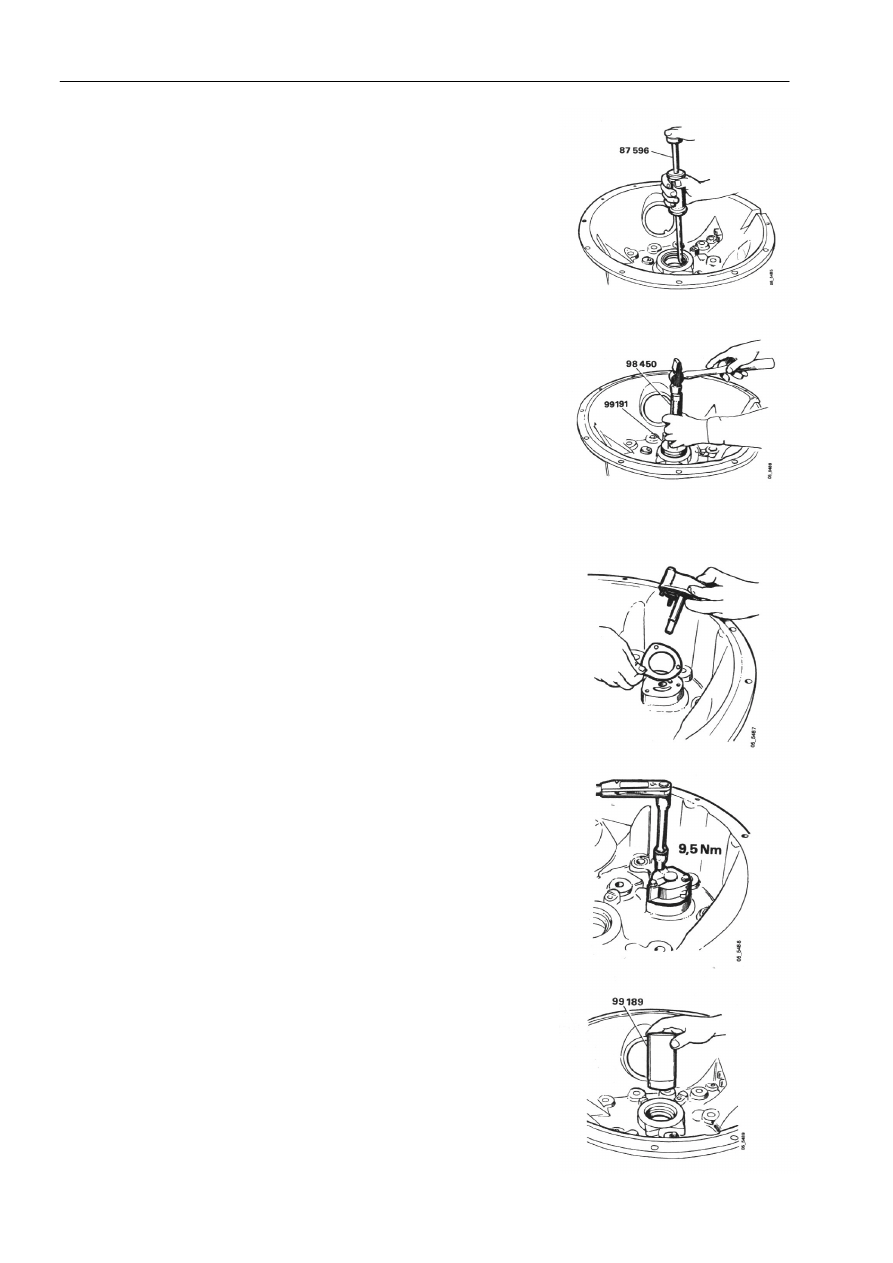

Установка картера сцепления


1

Извлечь уплотнение с помощью съемника 87 596.

Произвести очистку уплотнительной поверхности.







2

Установить новое уплотнение. Смазать
уплотняющую кромку нового уплотнения.
Использовать оправку 99 191 и хвостовик 98 450.
При использовании оправки старой конструкции 99
191, имеющей только один буртик, уплотнение не
должно заглубляться более чем на 3 мм. В этом
случае оно займет правильное положение в момент
установки исполнительного цилиндра. Новая
модификация оправки 99 191 имеет
дополнительный буртик правильного уровня
уплотнения.




3

Установить масляный насос с новым уплотнением
на картере сцепления.









4

Привернуть масляный насос болтами.




Крутящий момент затяжки составляет 9,5 Нм.


Примечание: Убедиться в свободе перемещения вала насоса.





5

Установить сборочную втулку 99 189.
