Коробка передач



  05:03-02



57



Коробка передач



Сборка

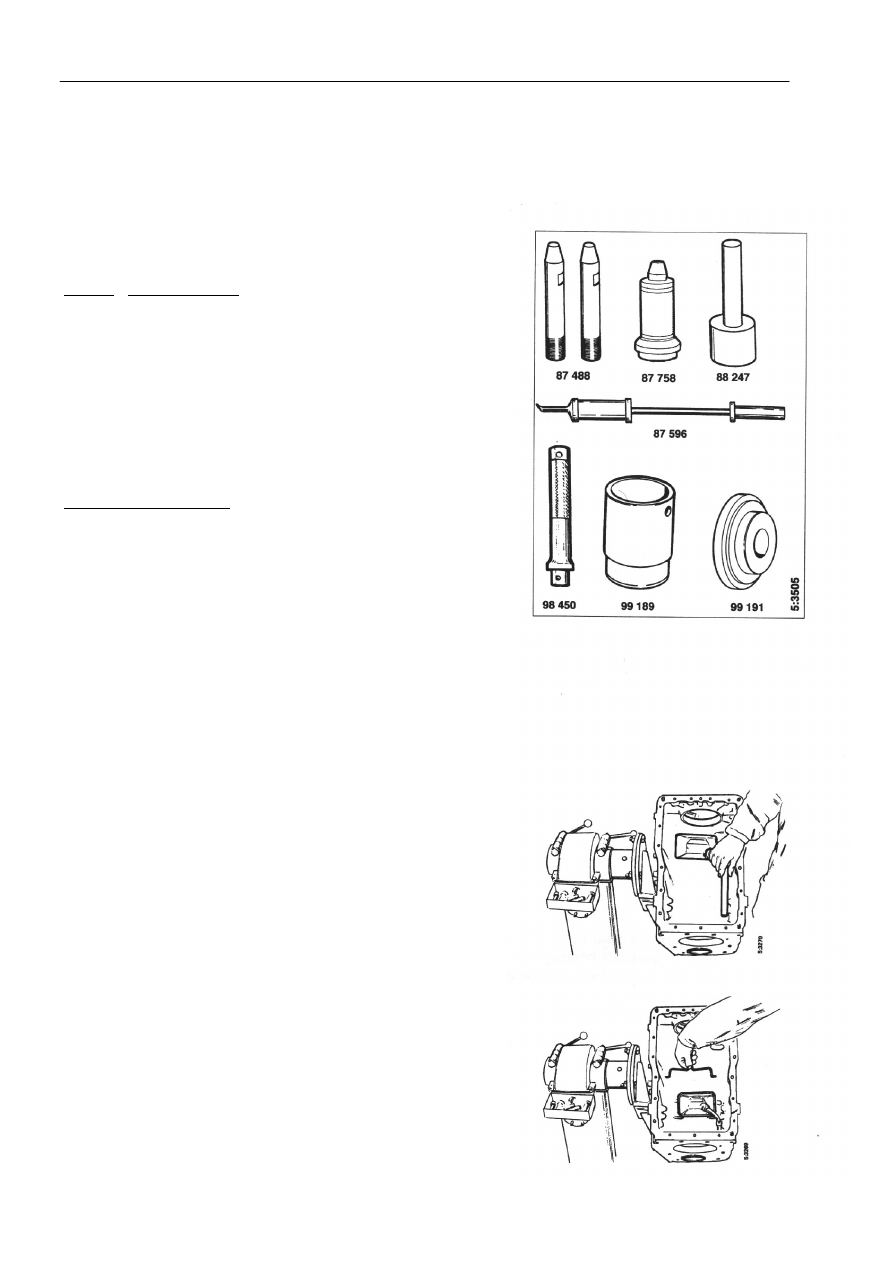

Специальные инструменты


Номер   Наименование

87 488   Направляющие штифты
87 596   Съемник
87 758   Оправка
88 247   Оправка
98 450   Хвостовик
99 189   Сборочная втулка
99 191   Оправка

Другие инструменты


587 585   Клещи для снятия стопорных колец















Установка промежуточного вала



Установить на место сетчатый масляный фильтр с
уплотнительным кольцом и распорной втулкой.
Внутренняя фаска распорной втулки должна быть
развернута к уплотнительному кольцу. Закрепить
масляный фильтр на месте с помощью хомута.









Коробка передач



  05:03-02



58



Установить наружное кольцо переднего
подшипника промежуточного вала. Использовать
оправку 87 758.











Вставлять кольцо, пока расстояние А не будет
равно 6 мм. В этом случае картер сцепления
задвигает кольцо подшипника в его правильное
положение.












Установить уплотнительное кольцо в гнезде
заднего подшипника промежуточного вала.











Установить промежуточный вал в гнезде заднего
подшипника. Вставить вал в гнездо переднего
подшипника. Вставить наружное подшипниковое
кольцо в задний подшипник. Осуществить
тщательную центровку.









Коробка передач



  05:03-02



59

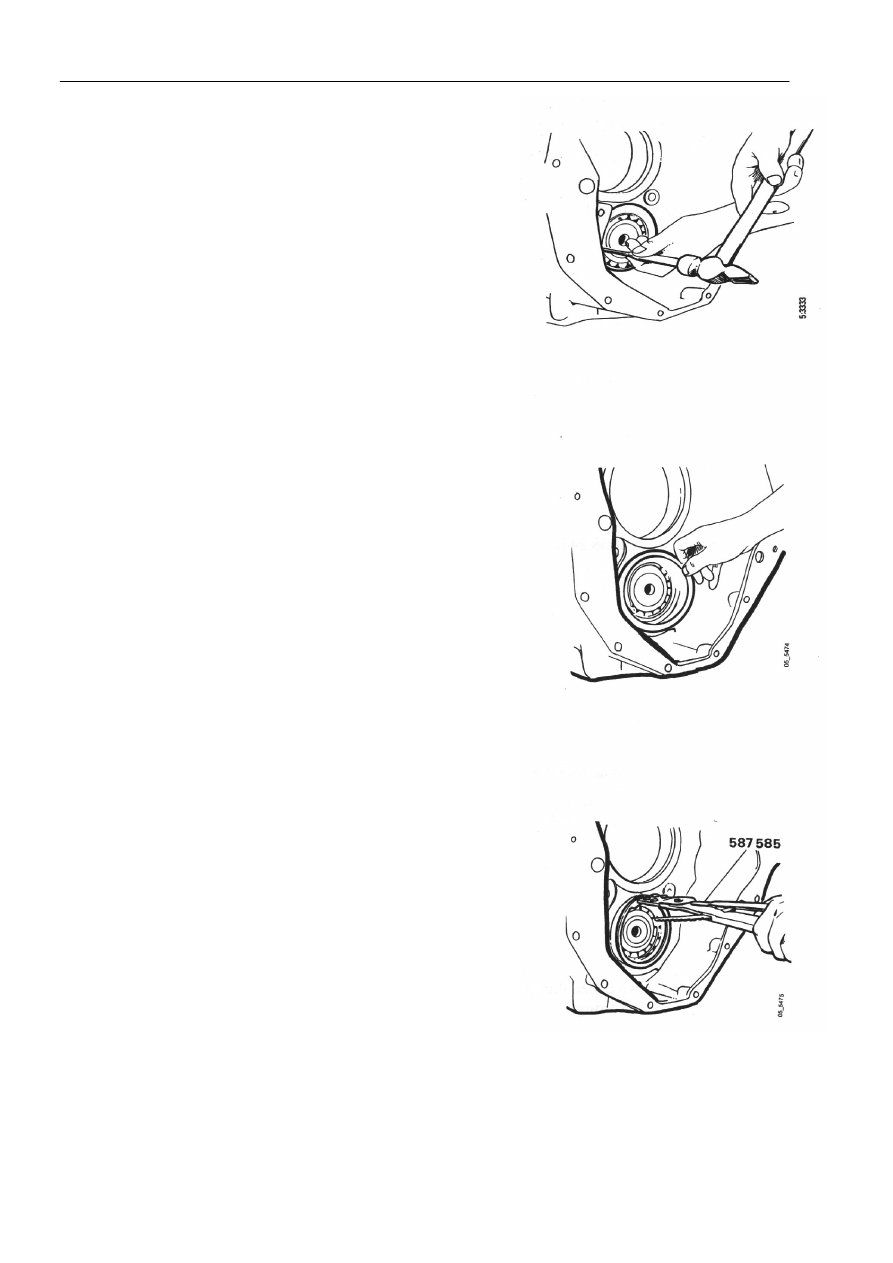

Вставить наружное кольцо заднего подшипника на
место, используя молоток и оправку.


















Установить 0,8 мм прокладку и удерживающее
кольцо на заднем подшипнике. Использовать
клещи для снятия удерживающих колец 587 585.

Информация по измерению и регулировке осевого
зазора представлена на странице 67.



























Коробка передач



  05:03-02



60

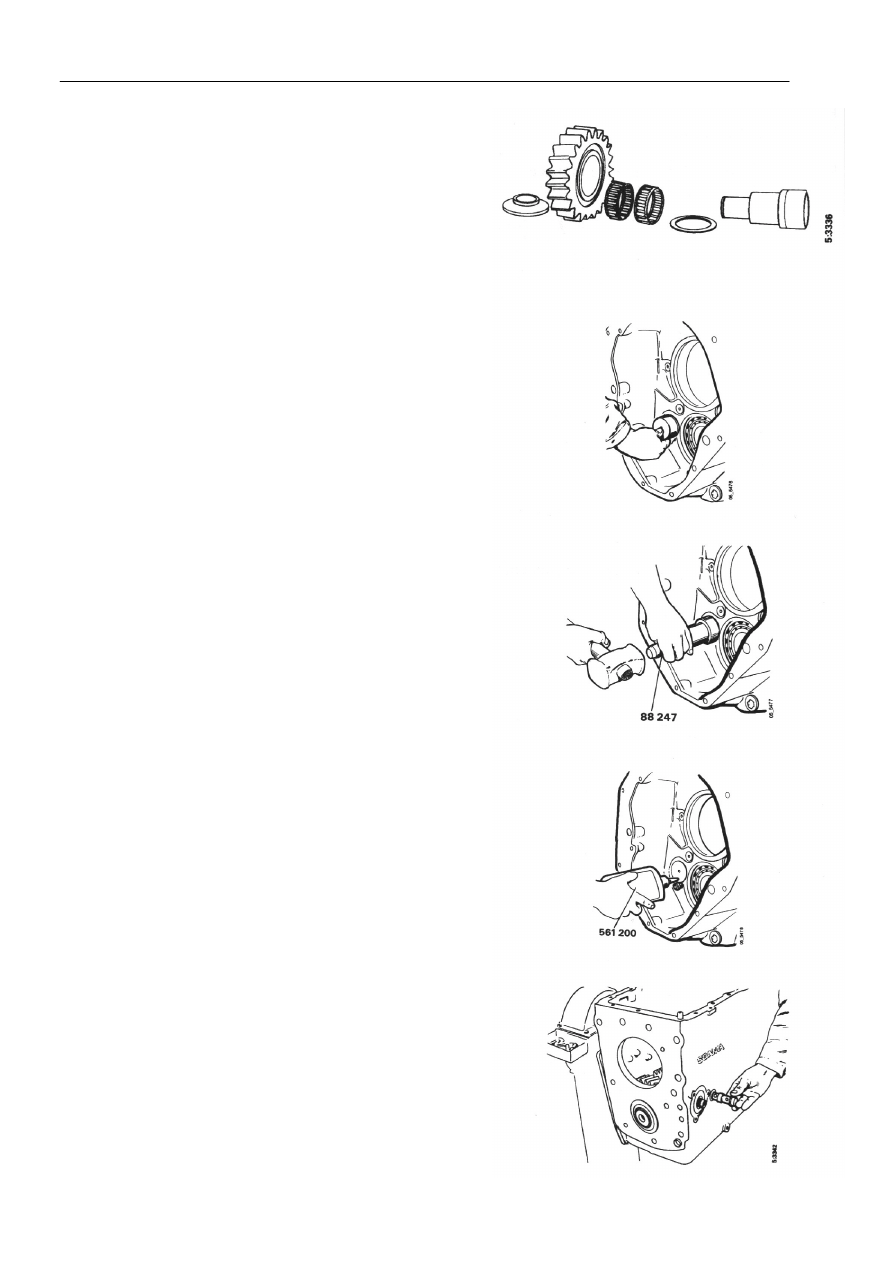

Установка вала передачи заднего хода



Осуществить маркировку торца вала,
противоположного смазочному отверстию.



Вставить подшипники в шестерню и смазать
маслом.








Установить шестерню передачи заднего хода,
расположив секцию ее длинной ступицы вперед,
установить шайбы.



Повернуть вал таким образом, чтобы радиальное
сверление подачи масла было направлено вниз.







Вставить вал, используя оправку 88 247.








Привернуть стопорный болт вала, закрепив его
герметизирующим составом 561 200.




Крутящий момент затяжки составляет 50 Нм.










Установить перепускной клапан (он также
называется сливным клапаном), используя новое
уплотнительное кольцо.




Крутящий момент затяжки составляет 45 Нм.
