Коробка передач GRS900 грузовиков Scania. Руководство - часть 20

Крышка с механизмом переключения передач



  05:03-02



53



Крышка с механизмом переключения передач




Демонтаж




ВНМАНИЕ! Необходимо осторожно обращаться с
вилками механизма переключения передач. Для
правильного функционирования коробки передач
исключительную важность имеет отсутствие
повреждения вилок механизма переключения передач.


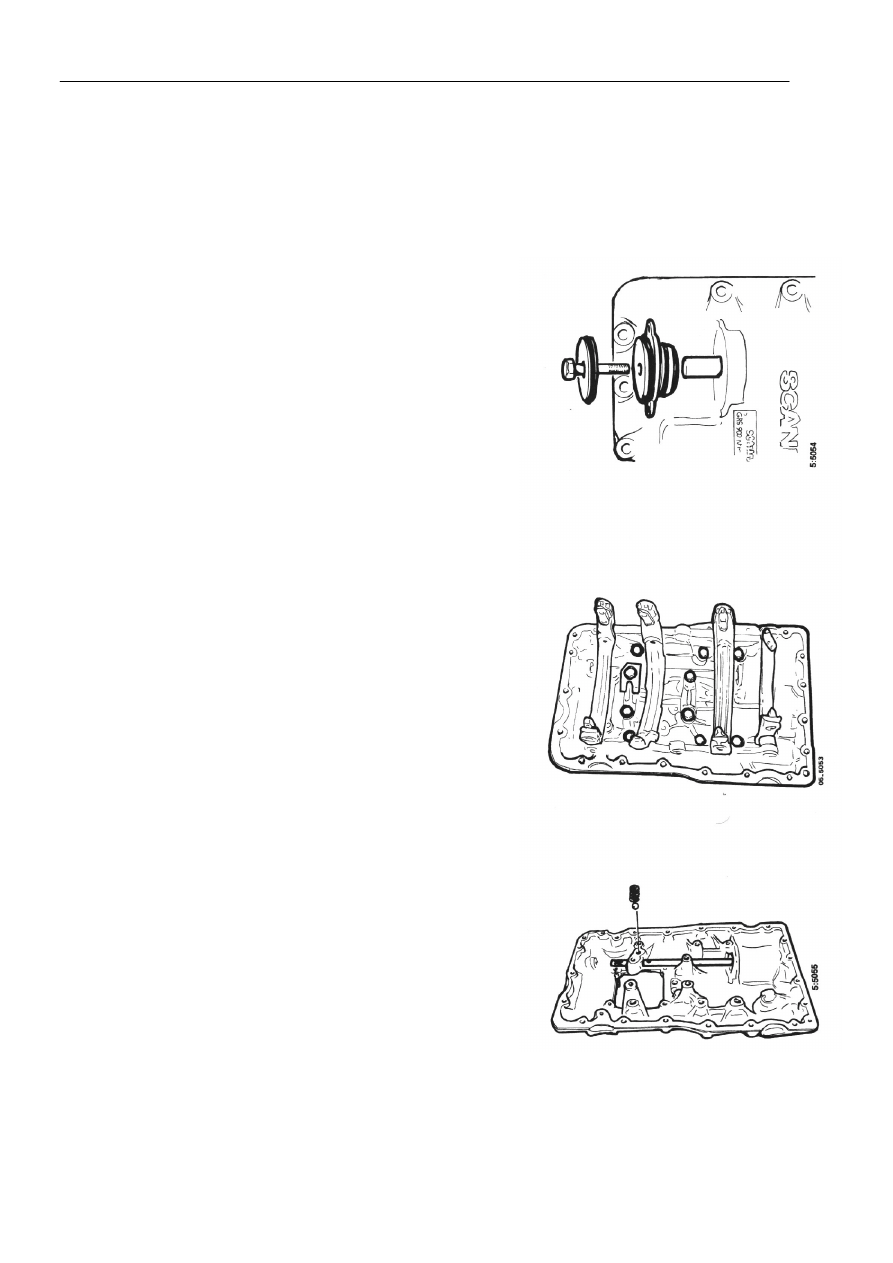

1

Снять поршень и распорную деталь управляющего
цилиндра делителя.









2

Нанести маркировку на вилки согласно их
расположению и направлению (вперед/назад).


3

Отвернуть десять крепежных болтов, восемь болтов
М10 и два болта М12. Снять монтажную панель и
вынуть вилки механизма переключения с
шарнирными кронштейнами и селекторными
пластинами.







4

Вынуть пружину и шарик. Вынуть плунжер
переключателя высшего / низшего диапазона
делителя. Вынуть селекторный вал делителя.










Крышка с механизмом переключения передач



  05:03-02



54


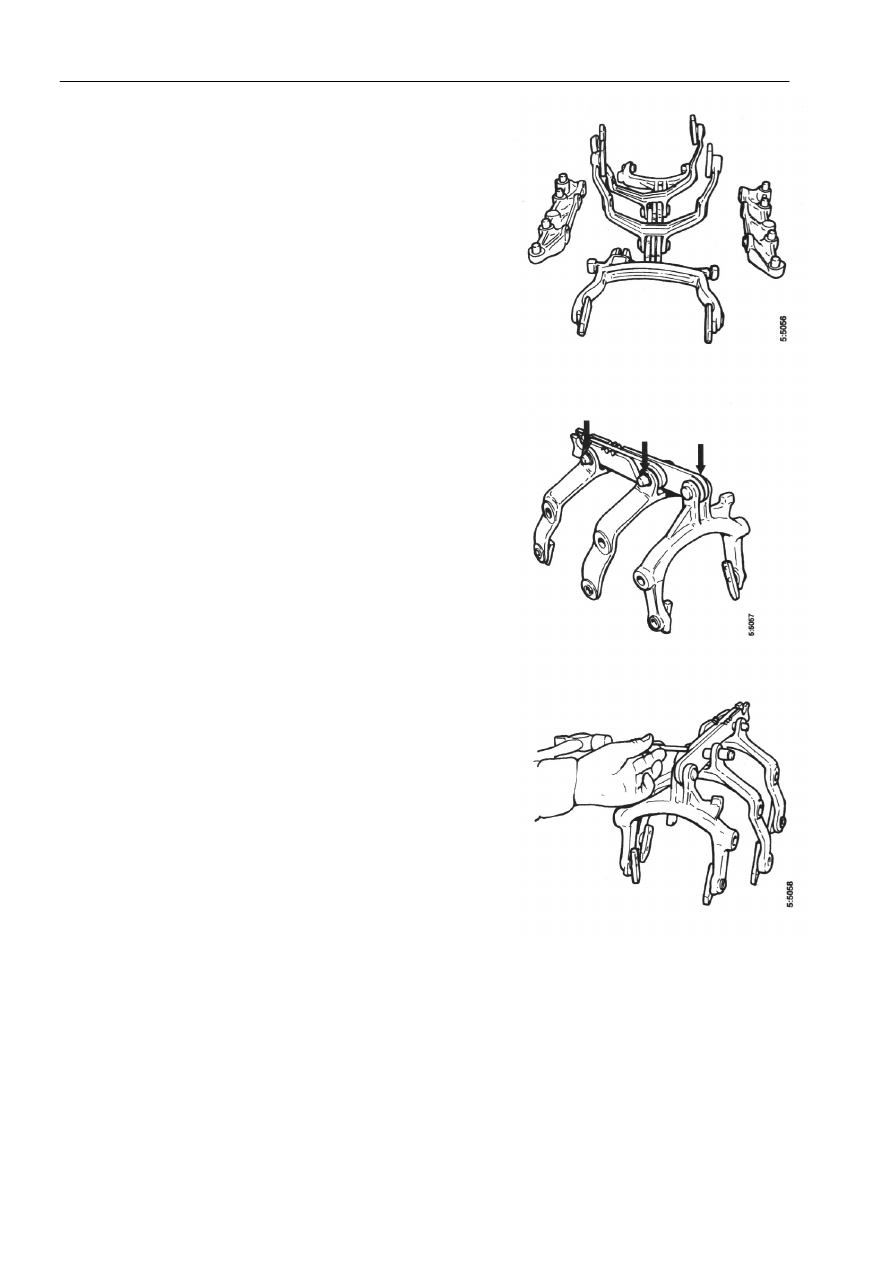

5

Отсоединить шарнирные кронштейны.













6

Снять стопорные кольца.














7

Извлечь шарнирные пальцы и снять пластины
переключателя.















Вилки механизма переключения передач заменяются в виде комплектных запасных частей.






Крышка с механизмом переключения передач



  05:03-02



55



Сборка


1

Прикрепить вилки механизма переключения
передач к пластинам переключателя в соответствии
с ранее нанесенной маркировкой. Вставить
шарнирные пальцы.











2

Закрепить с помощью стопорных колец.












3

Отложить шарнирный кронштейн и установить
вилки.












4

Установить другой шарнирный кронштейн.









Крышка с механизмом переключения передач



  05:03-02



56


5

Закрепить шток механизма переключения передач в
крышке механизма переключения передач.


Примечание: Повернуть его в нужном направлении.
Установить шарик и пружину. Установить плунжер
переключателя делителя.







6

Повернуть вилки механизма переключения в
правильное положение в крышке механизма
переключения передач. Привернуть болтами вилки
механизма переключения. Не забыть установить
крепежную пластину.


Крутящий момент затяжки болтов М10 составляет 47 Нм.
Крутящий момент затяжки болтов М12 составляет 84 Нм.


Установить поршень после установки крышке
механизма переключения передач на коробке передач.
