Коробка передач GRS900 грузовиков Scania. Руководство - часть 25

Коробка передач



  05:03-02



73


14  Установить направляющие штифты (два для отсека


15  Вставить тринадцать болтов, убедившись в

правильности расположения прокладки.




Крутящий момент затяжки составляет 50 Нм.








16  Установить новые стопорные болты для

направляющих штифтов. Установить правый
цилиндр механизма переключения в правильное
положение и затянуть болты.




Крутящий момент затяжки составляет 26 Нм.


17  Затянуть зажимные болты.



Крутящий момент затяжки составляет 26 Нм.










18  Затянуть круглую гайку фланец- вилки.

Использовать шлицевое гнездо 98 765.




Крутящий момент затяжки составляет 600 Нм.











Коробка передач



  05:03-02



74




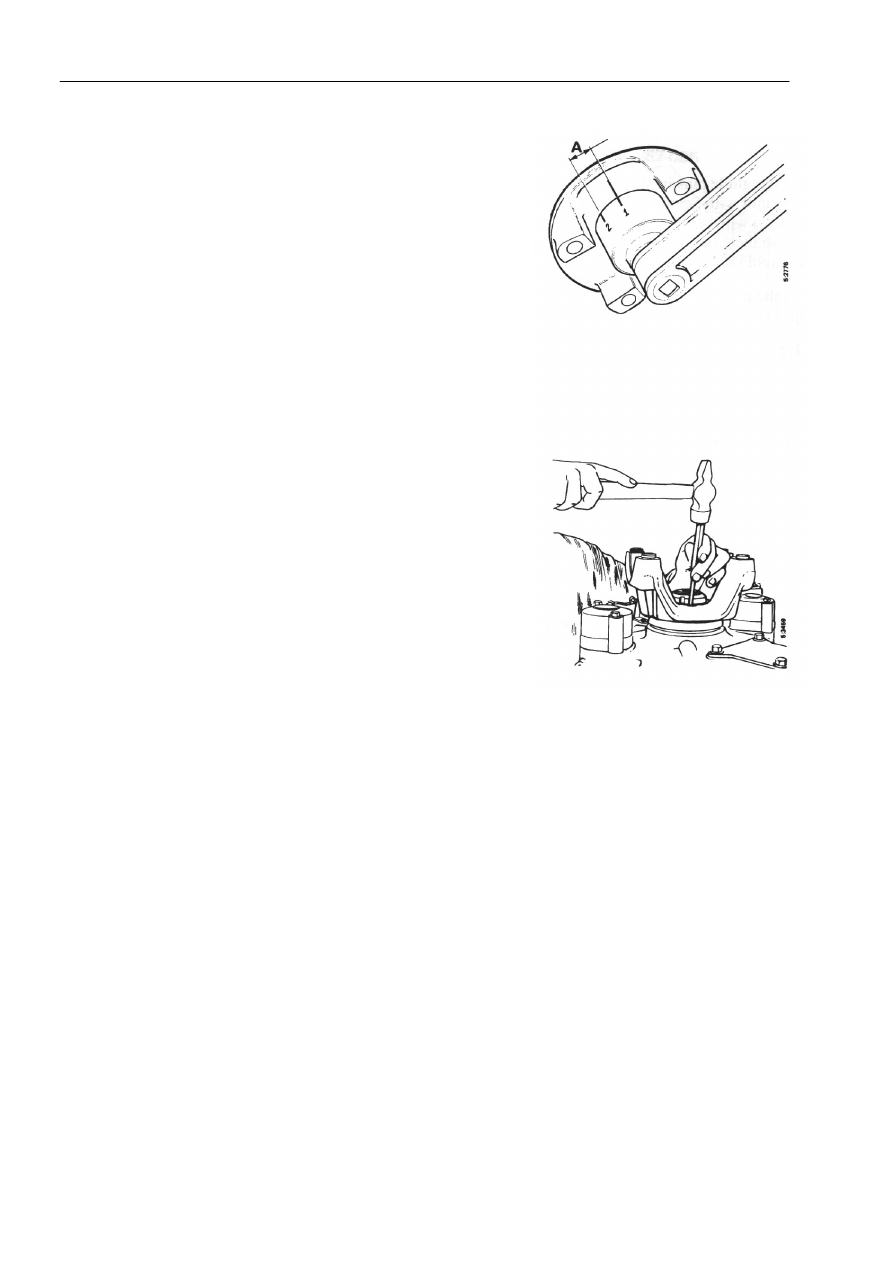

Затяжка с осуществлением измерений:




Сначала затянуть гайку с крутящим моментом
затяжки 300 Нм, используя динамометрический
ключ. Использовать шлицевое гнездо 98 765.
Осуществить маркировку гнезда и ведущей детали,
как это показано на рисунке, а затем затянуть гайку
еще на 11 мм в целях достижения крутящего
момента затяжки 600 Нм.








19  Заклепать гайку.

































Коробка передач



  05:03-02



75



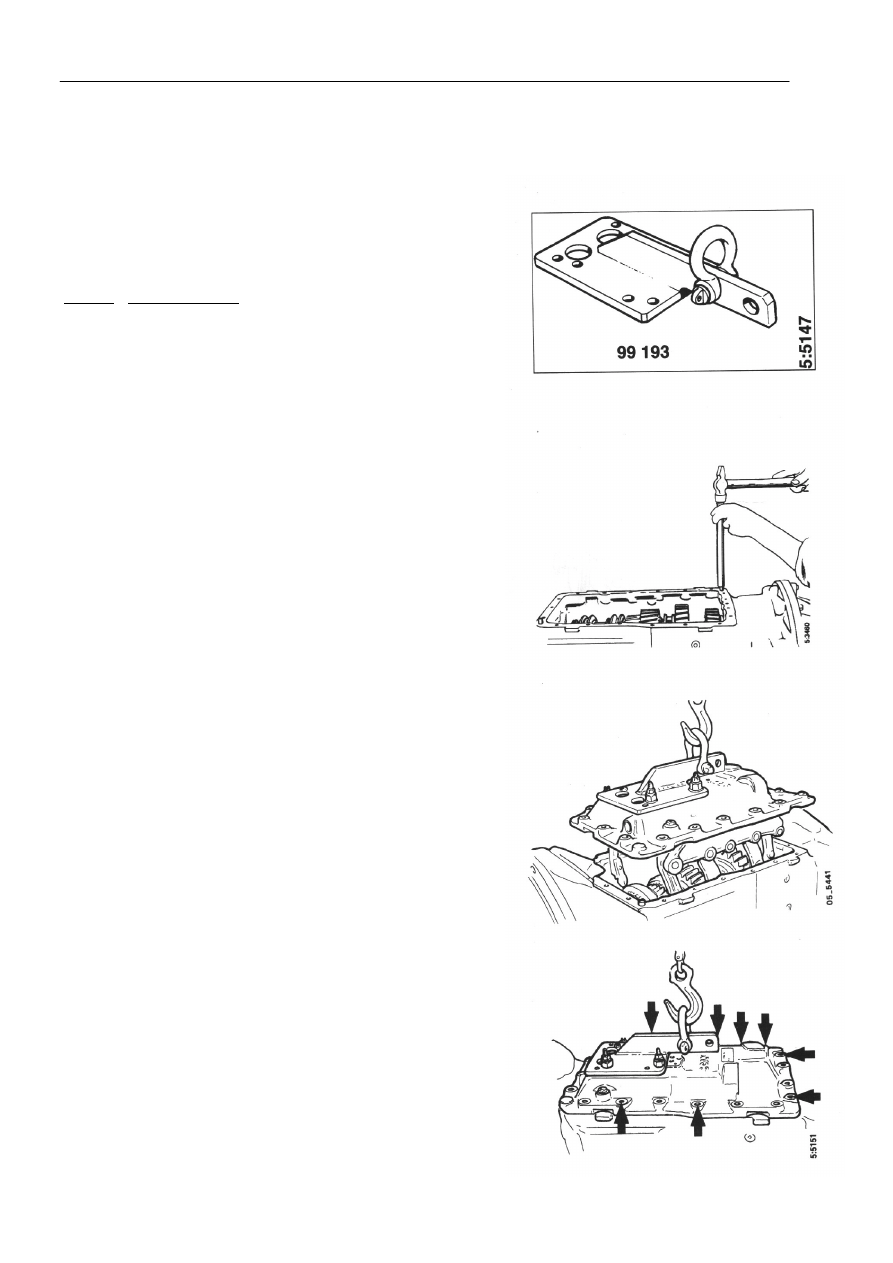

Установка крышки с механизмом переключения
передач и опоры рычага механизма переключения
передач



Специальные инструменты


Номер   Наименование

99 193   Подъемное приспособление








1

Установить направляющие штифты. Осуществить
зацепление шестерни высшего диапазона делителя
в коробке передач.









2

Установить подъемное приспособление 99 193.
Установить новую прокладку. Осуществить подъем
картера, следя за тем, чтобы вилки механизма
переключения находились в правильном
положении.










3

Установить крепежные болты, оставив отмеченные
отверстия пустыми. Затянуть болты.

Крутящий момент затяжки составляет 47 Нм.



Коробка передач



  05:03-02



76


4

Опустить коробку передач вниз со стенда.


5

Снять зажим 99 198 с коробки передач.











6

Установить прокладку и боковой кожух или
механизм отбора мощности. Уплотнить два
сквозных болта герметизирующим составом 584
010.


7

Снять подъемное приспособление 99 193.








8

Установить три фиксатора с их пружинами.
Установить кожух поверх пружин.




Крутящий момент затяжки составляет 26 Нм.










9

Цилиндр делителя регулируется следующим
образом:

Установить распорную деталь с тремя новыми
уплотнительными кольцами.
