Коробка передач GRS900 грузовиков Scania. Руководство - часть 14

Вторичный вал



  05:03-02



29

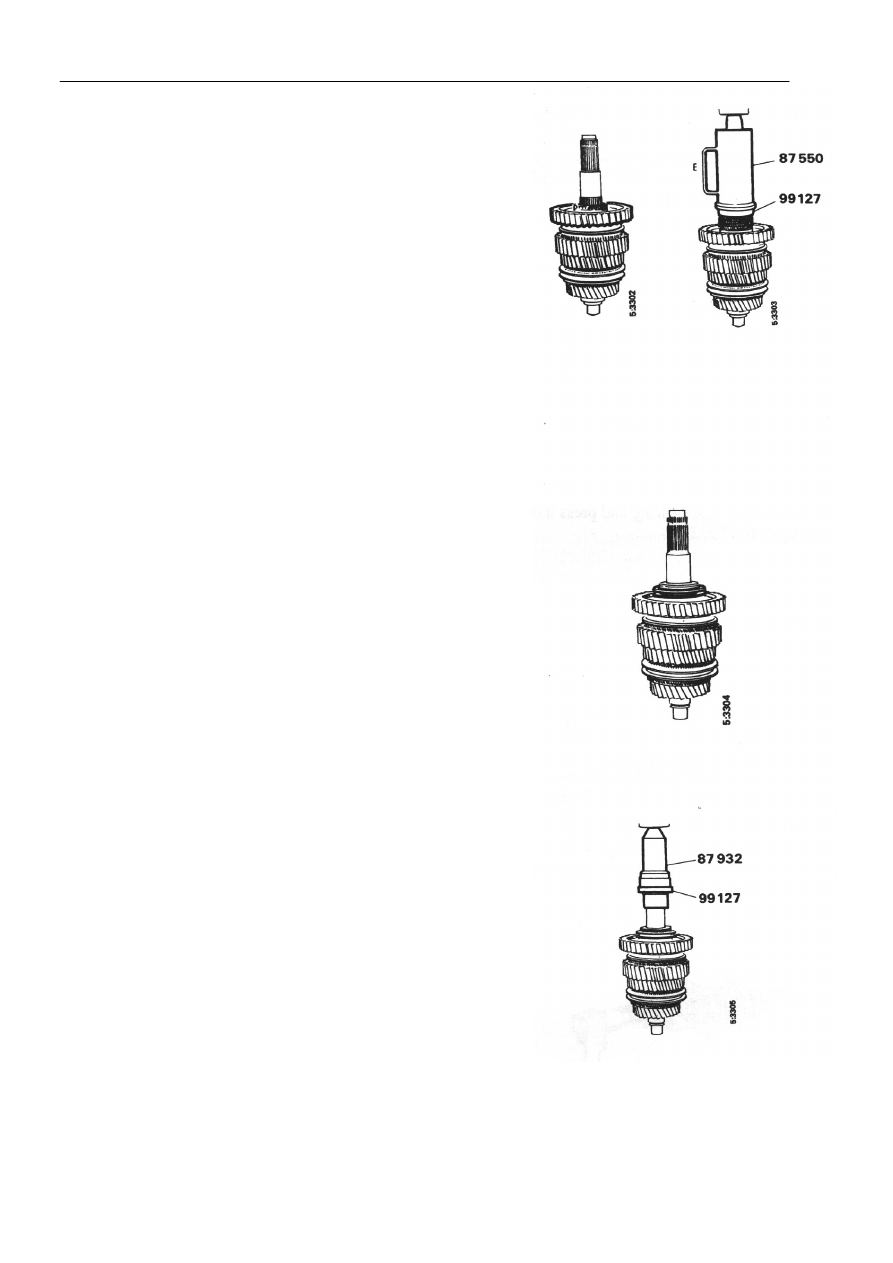

18  Установить шестерню ползучей передачи

синхронизирующими зубьями вверх. Установить
ведущую деталь - с помощью пресса, если это
необходимо - используя оправки 87 550 и 99 127.




















19  Установить муфту.









20  Осуществить смазку и напрессовать внутреннее

кольцо игольчатого подшипника передачи заднего
хода.




Использовать оправки 87 932 и 99 127.













Вторичный вал



  05:03-02



30

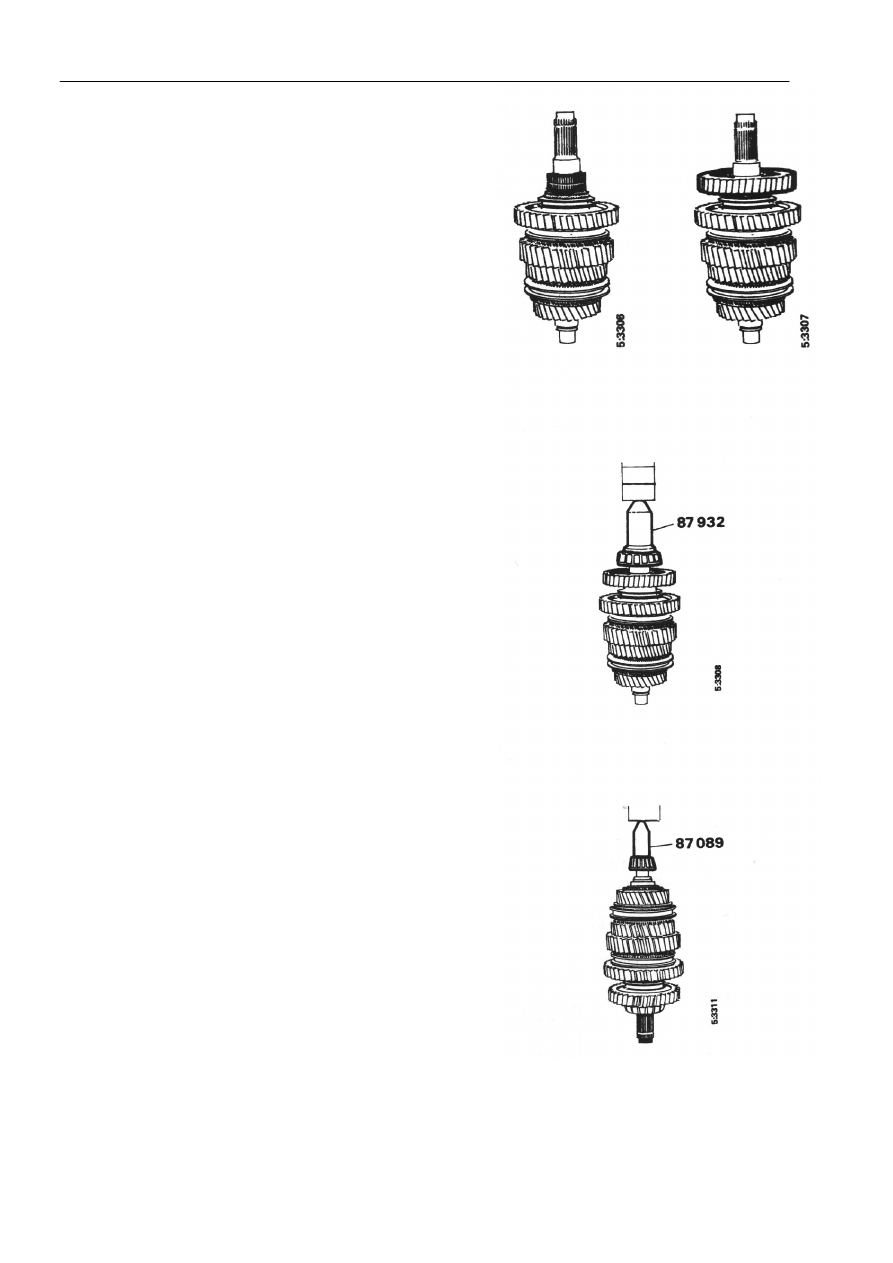

21  Установить игольчатый подшипник передачи

заднего хода и шестерню синхронизирующими
зубьями вниз.















22  Осуществить смазку заднего подшипника и

напрессовать его, используя оправку 87 932.














23  Перевернуть вал и напрессовать передний

подшипник, используя оправку 87 089.

















Промежуточный вал



  05:03-02



31



Промежуточный вал




Демонтаж

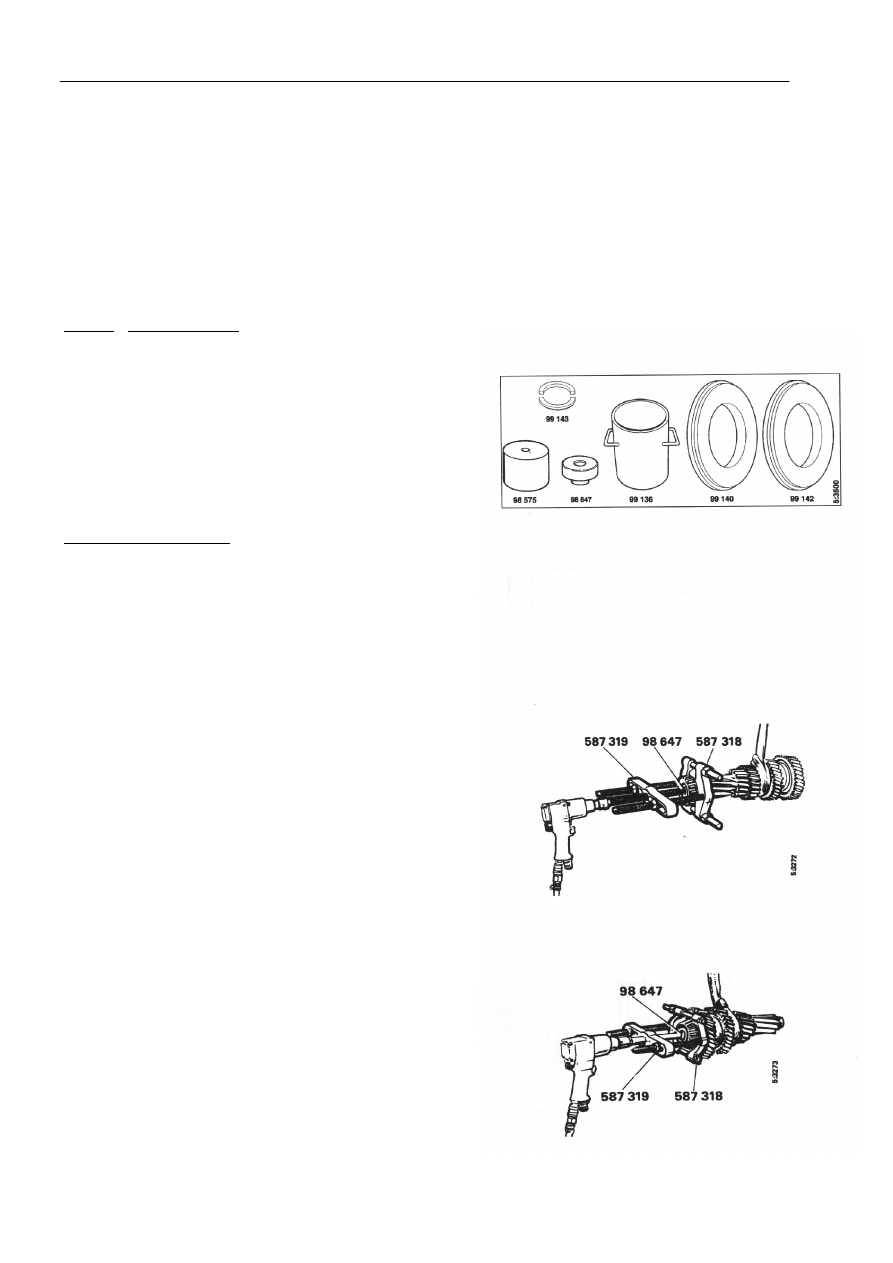

Специальные инструменты




Номер   Наименование

98 575   Оправка
98 647   Опорная оправка
99 136   Полая оправка
99 140   Опорное кольцо
99 142   Опорное кольцо
99 143   Разъемное опорное кольцо


Другие инструменты




587 312   Клещи для снятия стопорных колец
587 318   Съемная пластина
587 319   Съемник





1

Вынуть задний подшипник, используя съемную
пластину 587 318 и съемник 587 319.

Использовать опорную оправку 98 647.

В случае поломки подшипника, его необходимо
расколоть.









2

Вынуть передний подшипник, используя съемную
пластину 587 318 и съемник 587 319.
Использовать опорную оправку 98 647. Сначала
слегка ослабить подшипник, а затем вновь зажать
его.

Промежуточный вал



  05:03-02



32



В случае поломки подшипника, его необходимо
расколоть.


3

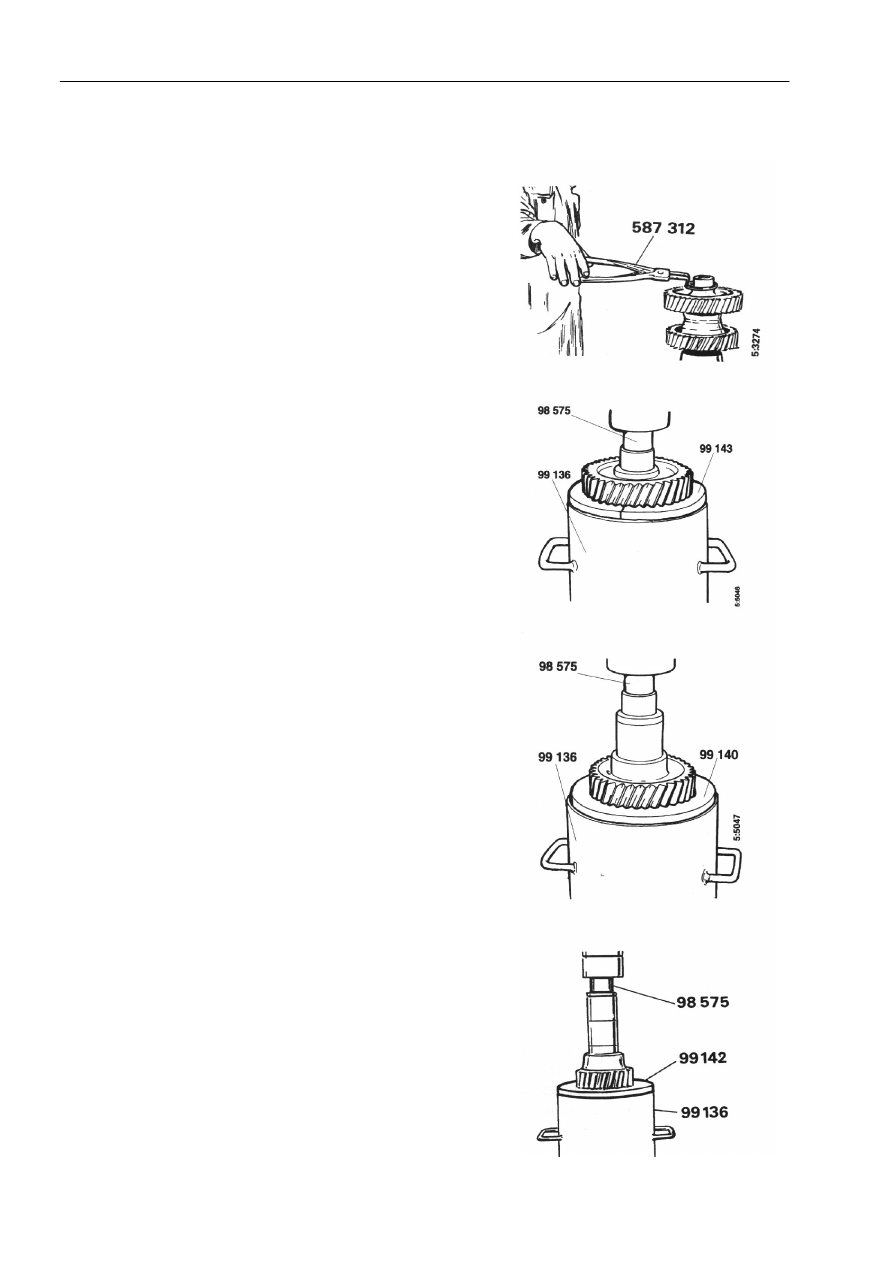

Снять удерживающее кольцо. Использовать
клещи для снятия удерживающих колец 587 312.










4

Поместить промежуточный вал на пресс и
выпрессовать шестерню низшего диапазона.
Использовать полую оправку 99 136 вместе с
разъемным опорным кольцом 99 143 и оправку 98
575. Внутрь полой оправки следует положить,
например, кусок резины для смягчения падения
вала после выпрессовки.







5

Выпрессовать шестерню высшего диапазона.
Использовать полую оправку 99 136 с опорным
кольцом 99 140. Снять распорное кольцо.










6

Выпрессовать шестерню 2-й передачи.
Использовать полую оправку 99 136, опорное
кольцо 99 142 и оправку 98 575.
