Коробка передач GRS900 грузовиков Scania. Руководство - часть 13

Вторичный вал



  05:03-02



25


3

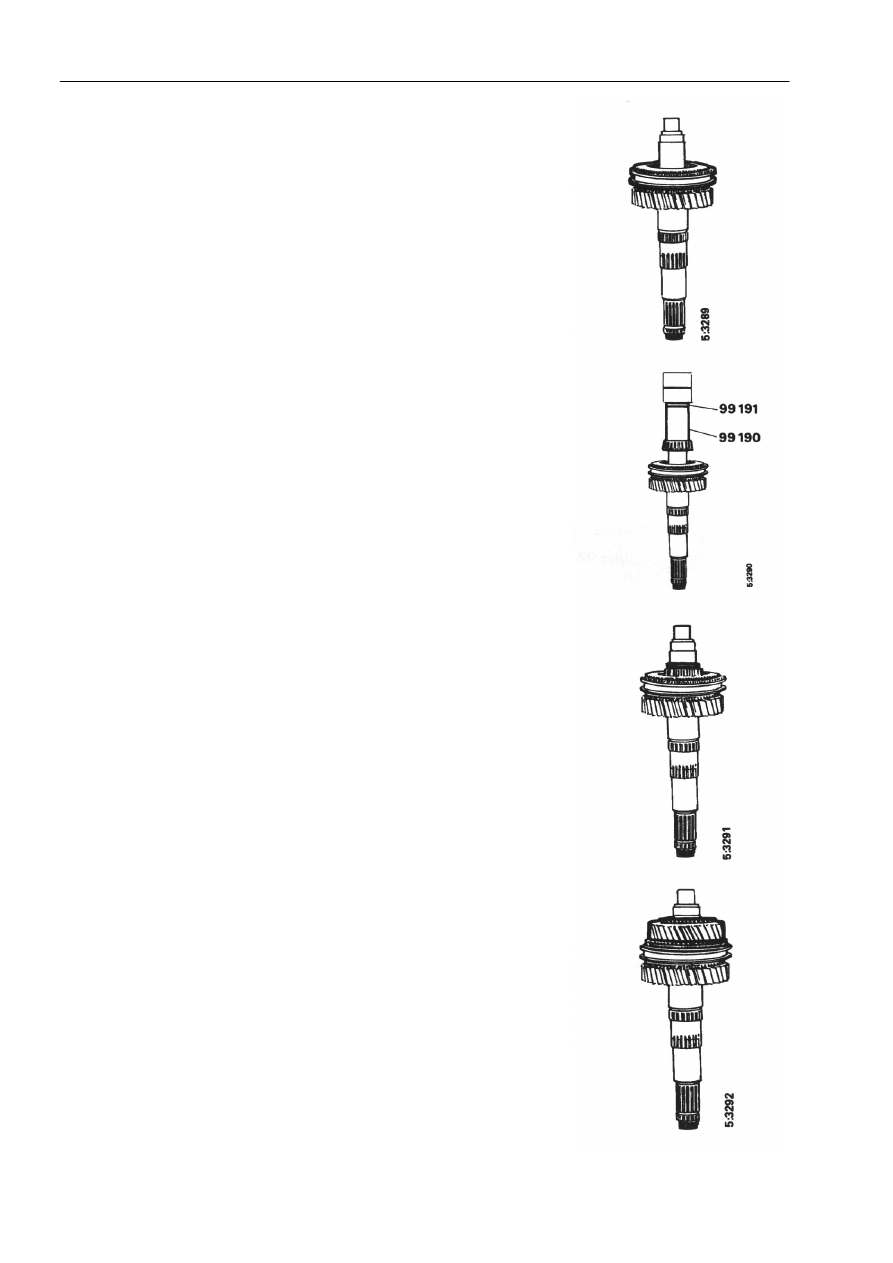

Установить узел синхронизатора для
второй/третьей передачи длинной шейкой детали
вниз. Установить его на шлицах и прижать при
необходимости.











4

Напрессовать один из подшипников шестерни
делителя.









5

Сначала установить распорное кольцо, а затем
прокладки. При измерении зазора начать с
избыточного зазора. Соответственно установить на
одну прокладку больше, чем раньше.











6

Установить шестерню высшего диапазона.
Отцентровать ее на шлицах синхронизирующего
конуса узла синхронизатора.










Вторичный вал



  05:03-02



26


7

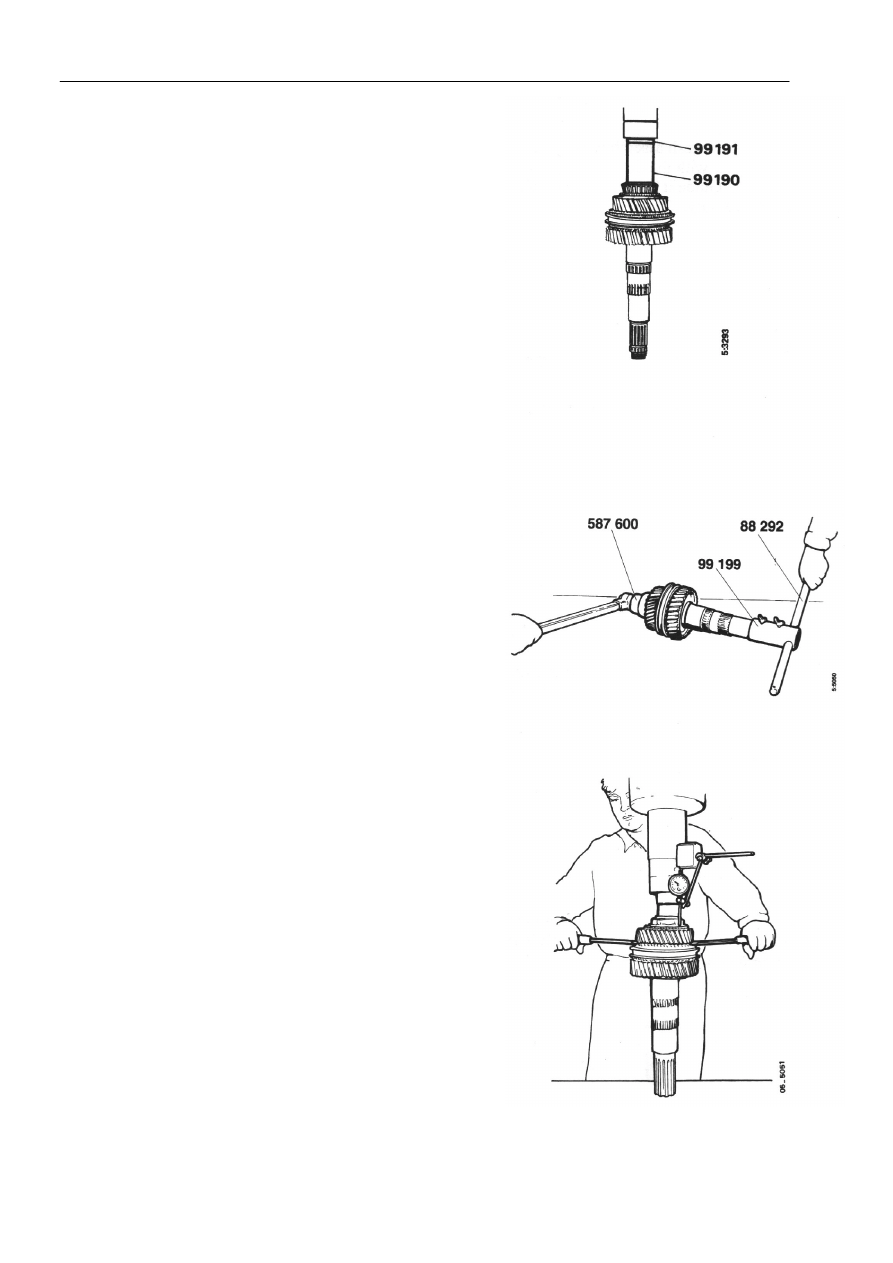

Напрессовать другой подшипник, используя
оправки 99 190 и 99 191. В процессе напрессовки
поворачивать шестерню. Если шестерня вращается
затрудненно, следует приостановить напрессовку и
заменить прокладку более толстой. Смотри пункт
11.













8

Установить круглую гайку. Использовать
держатель 99 199, хвостовик 88 292 и держатель
587 600.

Крутящий момент затяжки составляет 400 Нм.











9

Осуществить проверку зазора шестерни высшего
диапазона. Установить вал на держатель 99 199 или
зажать его в прессе с давлением 10-20 кН.
Установить манометр с круговой шкалой 98 075 и
магнитный фиксатор 587 250.


10  Провернуть шестерню на несколько оборотов все

время в одном направлении. Поддеть шестерню по
направлению вверх, используя две отвертки.
Повернуть шестерню и измерить зазор как
минимум три раза. Осуществить маркировку
шестерни с тем, чтобы зазор всегда измерялся в
одном и том же месте. Осуществить расчет
среднего значения. Правильный зазор: 0,03-0,06 мм.




Вторичный вал



  05:03-02



27

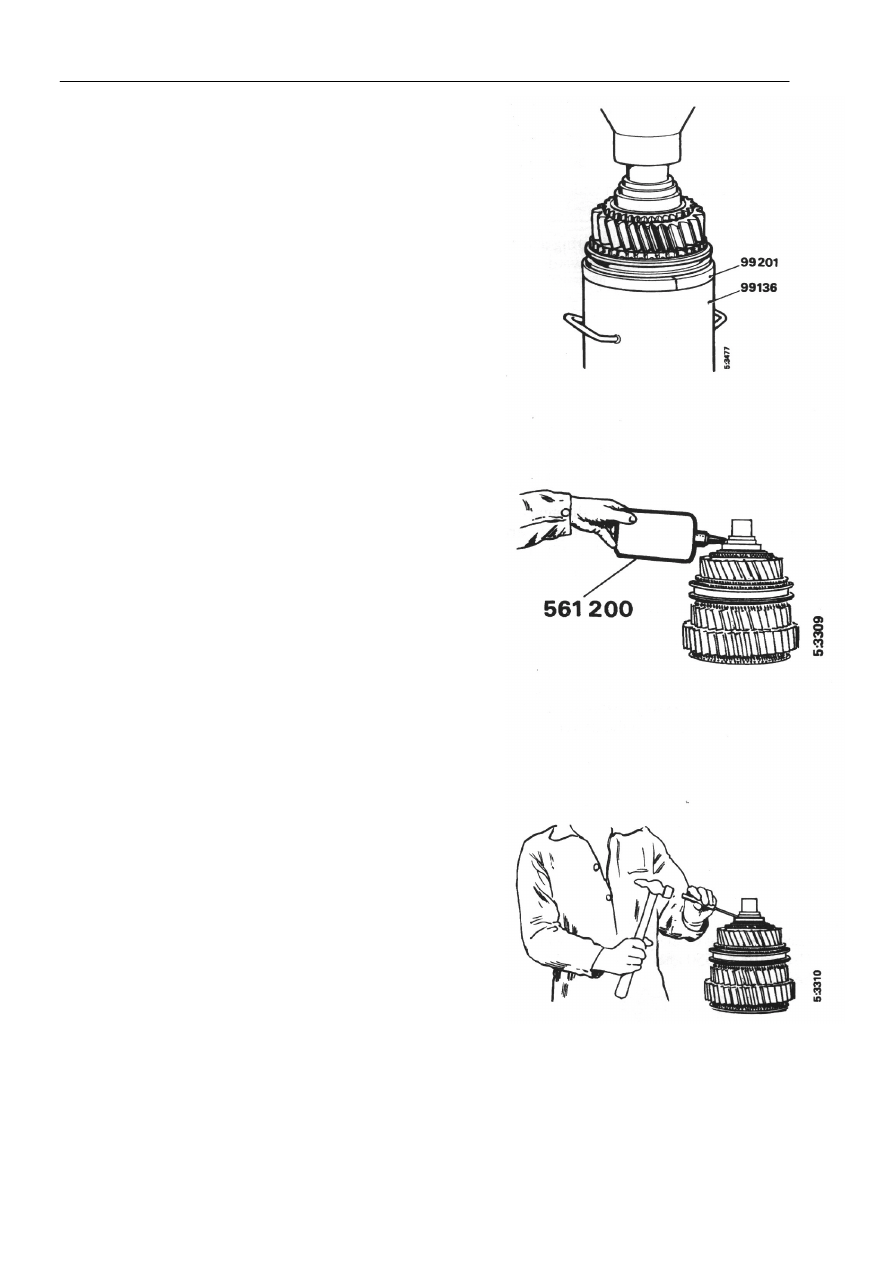

11  Регулировка зазора:


Снять круглую гайку. Выдавить втулку вала в
положение шестерни 3. Установить вал в полую
оправку 99 136 с опорными кольцами 99 201 и
выпрессовать подшипник.

Установить новые прокладки и вновь осуществить
операции, начиная с пункта 6.









12  После установки правильного зазора отвернуть

гайку. Закрепить герметизирующим составом 561
200, а затем затянуть.

Крутящий момент затяжки составляет 400 Нм.











13  Расклепать гайку и снять держатель 99 199.


Передний подшипник может быть напрессован в
этой точке, смотри пункт 21; однако необходимо
соблюдать большую осторожность при
проворачивании вала и напрессовке других
внутренних подшипниковых колец.












Вторичный вал



  05:03-02



28

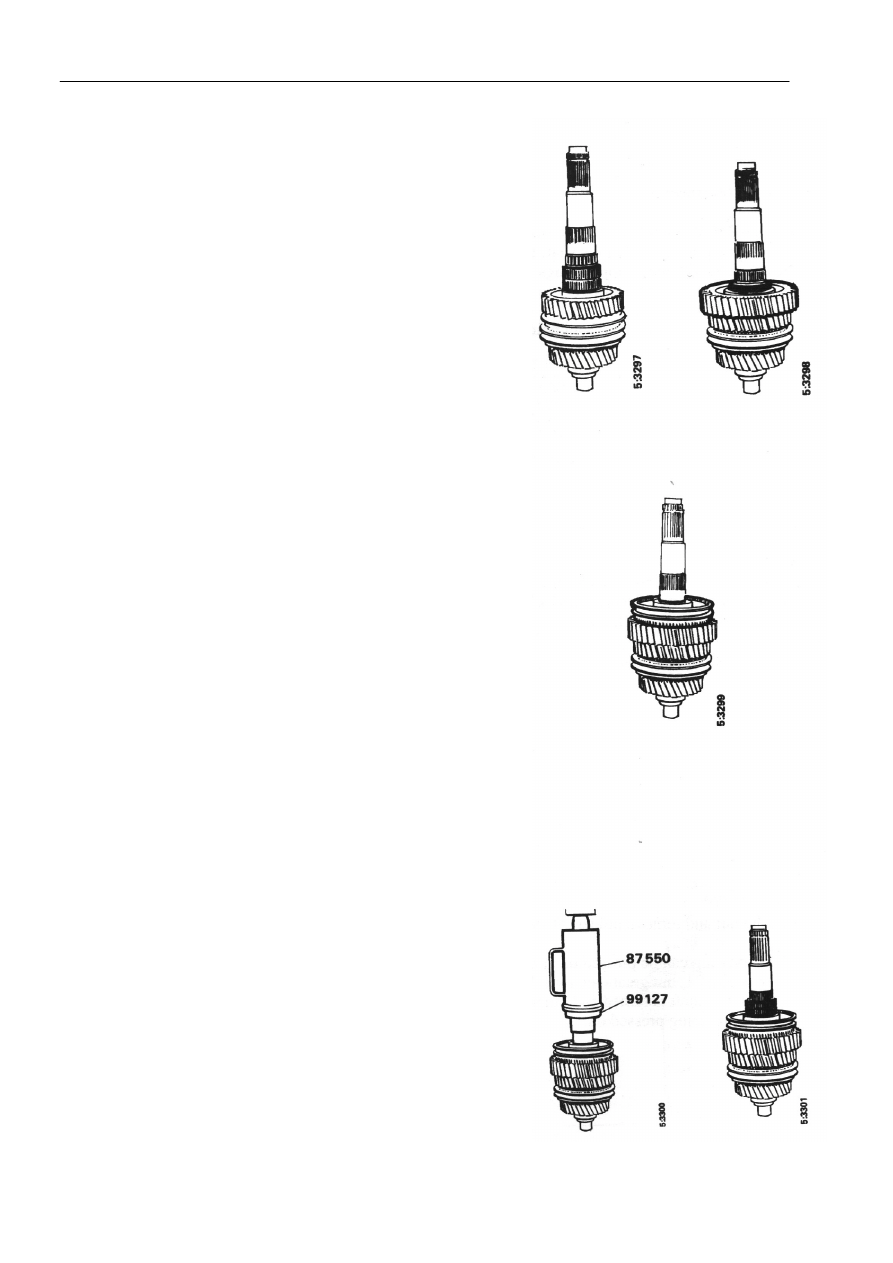

14  Перевернуть вторичный вал.


Использовать оправку 98 568 в качестве опоры под
валом, если передний подшипник был установлен.


15  Осуществить смазку и установить на валу

игольчатый подшипник и шестерню первой
передачи шлицами вверх.












16  Отцентрировать синхронизирующий диск на

шлицах шестерни. Установить удерживающее
кольцо. Вставить штифты в синхронизирующий
диск. Установить внутренний конус.
Отцентрировать промежуточный конус со
штифтами и установить его.
Установить запорный конус.




Наконец, отцентрировать ведущий диск с
внутренним конусом и запорным конусом.
Осуществить смазку шлицов и навернуть ведущую
деталь длинной шейкой вверх, нажимая при
необходимости. Отцентрировать запорный конус с
углублениями ведущей детали.








17  Осуществить смазку и напрессовать внутреннее

кольцо игольчатого подшипника шестерни
ползучей передачи. Использовать оправки 87 550 и
99 127. Установить игольчатый подшипник.
