Коробка передач GRS900 грузовиков Scania. Руководство - часть 12





Вторичный вал



  05:03-02



21



Вторичный вал




Демонтаж



Специальные инструменты


Номер   Наименование

87 237   Опорная оправка
98 322   Подъемное приспособление
98 575   Оправка
99 136   Полая оправка
99 140   Опорное кольцо
99 154   Опорная оправка


Другие инструменты

587 318   Съемная пластина
587 319   Съемник
587 600    Держатель






При демонтаже вторичного вала детали синхронизатора
должны идентифицироваться маркировочной краской.
Это необходимо для того, чтобы обеспечить установку
запорного конуса, ведущей детали и муфты в том же
положении, что и раньше, т.е. муфта и ведущая деталь
не должны сдвигаться в шлицевом соединении.
Выступы запорного конуса должны входить в те же
углубления, как и ранее.








Снять передний подшипник.


Использовать опорную оправку 87 237, съемную
пластину 587 318 и съемник 587 319.


Вторичный вал



  05:03-02



22

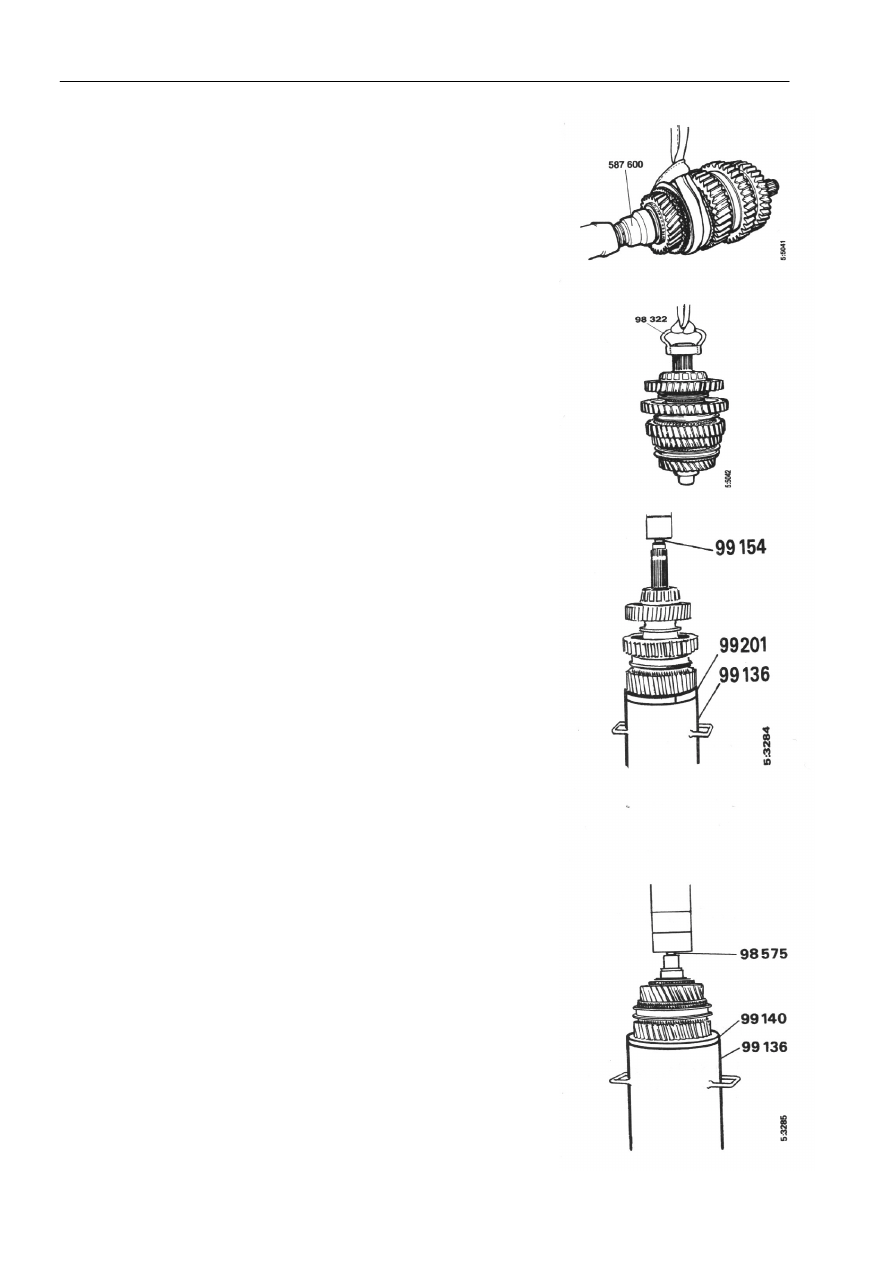

Снять круглую гайку, используя держатель 587 600.










Закрепить подъемное приспособление 98 322 и
переместить вал на пресс.








Поместить вал в полую оправку 99 136, осуществив
тщательную центровку. Поместить резиновую
прокладку или аналогичную деталь в оправку для
смягчения ударного воздействия при опускании
вала.



Выпрессовать задний подшипник, шестерню
передачи заднего хода, шестерни ползучей и 1-й
передачи. Обеспечить защиту торца вала, используя
опорную оправку 99 154 или 99 575, если масляный
штуцер не был снят.




Снять шестерню, синхронизатор и подшипник.
Детали синхронизатора следует располагать вместе
в виде одного узла. Осуществить маркировку
деталей и отложить узел синхронизатора отдельно.




Перевернуть вал и вставить его в полую оправку 99
136. Использовать опорное кольцо 99 140.
Осуществить защиту торца вала с помощью
опорной оправки 98 575.



Выпрессовать вал. Снять шестерни второй
передачи и высшего диапазона делителя с
соответствующими  синхронизирующими узлами.
Осуществить маркировку шестерни делителя для
того, чтобы при сборке она смотрела в том же
направлении. Детали синхронизатора следует
располагать вместе в виде одного узла.
Осуществить маркировку деталей и отложить узел
синхронизатора отдельно.

Вторичный вал



  05:03-02



23

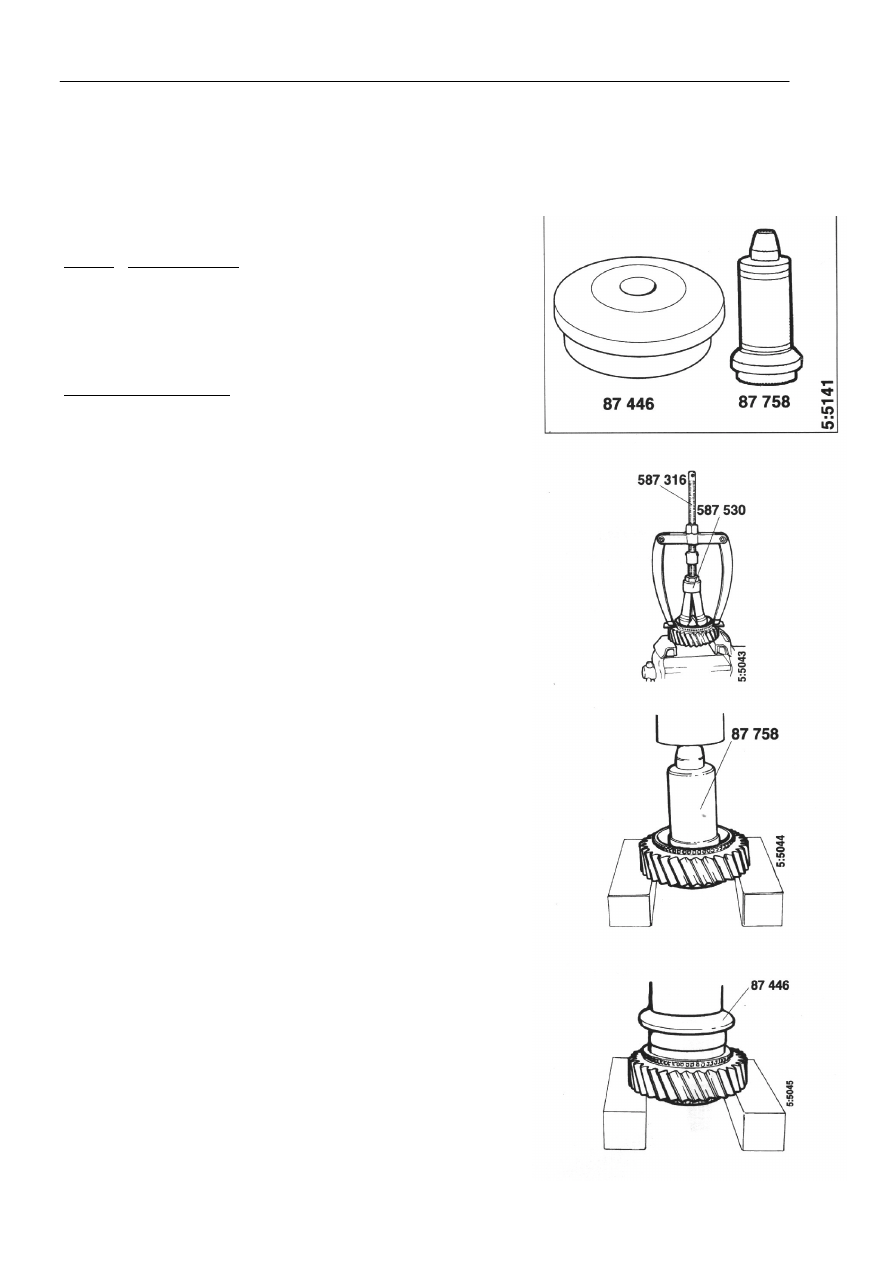

Замена подшипниковых колец шестерни высшего
диапазона



Специальные инструменты


Номер   Наименование

87 446   Оправка
87 758   Оправка


Другие инструменты

587 316   Держатель
587 530   Съемник







Использовать съемник 587 530 и держатель 587 316
для извлечения одного из подшипниковых колец.
Использовать распорные детали, например, из
листового алюминия.








Выпрессовать наружное кольцо подшипника,
используя оправку 87 758.












Напрессовать новые подшипниковые обоймы,
используя оправку 87 446.




Вторичный вал



  05:03-02



24



Сборка



Специальные инструменты


Номер   Наименование

87 089   Оправка
87 550   Оправка
87 932   Оправка
88 292   Хвостовик
98 075   Манометр с круговой шкалой
99 127   Оправка
99 136   Полая оправка
99 190   Оправка
99 191   Оправка
99 199   Держатель
99 201   Опорное кольцо

Другие инструменты

587 250   Магнитный фиксатор
587 600   Держатель







Основной вал




Установить игольчатый подшипник.












Установить шестерню второй передачи шлицевым
фланцем вверх.
