Коробка передач GRS900 грузовиков Scania. Руководство - часть 5

Индуктивный датчик скорости



  05:03-01



17

1  Датчик скорости
движения автомобиля
2  Датчик скорости
вращения коленчатого вала
для устройства защиты от
превышения допустимого
числа оборотов





Индуктивный датчик скорости
с защитой от превышения
допустимого числа оборотов





Датчик скорости вырабатывает импульсы, посылая их на
устройство защиты от превышения допустимого числа
оборотов. На скоростях свыше 30 км/ч (в зависимости от
передаточного отношения заднего моста) устройство защиты
от превышения допустимого числа оборотов размыкает
электрическую цепь, ведущую к соленоидной части
контрольного клапана переключения диапазона передач.
Переключение на низший диапазон передач становится
невозможным, и таким образом предотвращается превышение
допустимого числа оборотов сцепления и двигателя.

На скоростях ниже 30 км/ч электрическая цепь замкнута в
устройстве защиты от превышения допустимого числа
оборотов. Соленоид контрольного клапана может приводить в
действие управляющий воздух, который перемещает
клапанный плунжер в положение низшего диапазона передач.

Устройство защиты от превышения допустимого числа
оборотов имеет интегрированную контрольную функцию; это
означает, что в момент обнаружения устройством защиты
определенных неполадок в цепи датчика, происходит
блокировка возможности включения понижающей передачи. К
указанным неполадкам относятся:

1

Короткое замыкание на землю

2

Короткое замыкание в контуре батареи

3

Разомкнутый контур в цепи датчика


Возможно аварийное движение автомобиля при возникновении
неисправностей в устройстве защиты от превышения допустимого
числа оборотов при замене устройства защиты стандартным реле
(например, 243 460).



Рукоятка рычага переключения
передач



В рукоятке рычага переключения передач имеются два
переключателя: один для делителя и один для переключения
диапазона передач. В обоих переключателях в положении низшего
диапазона передач замыкается цепь соленоида контрольного
клапана и, таким образом, приводит в действие клапанный
плунжер, управляемый рабочим воздухом. Вышесказанное
применимо при условии, что электрическая цепь также замкнута в
устройстве защиты от превышения допустимого числа оборотов.

Система смазки



  05:03-01



18



Система смазки

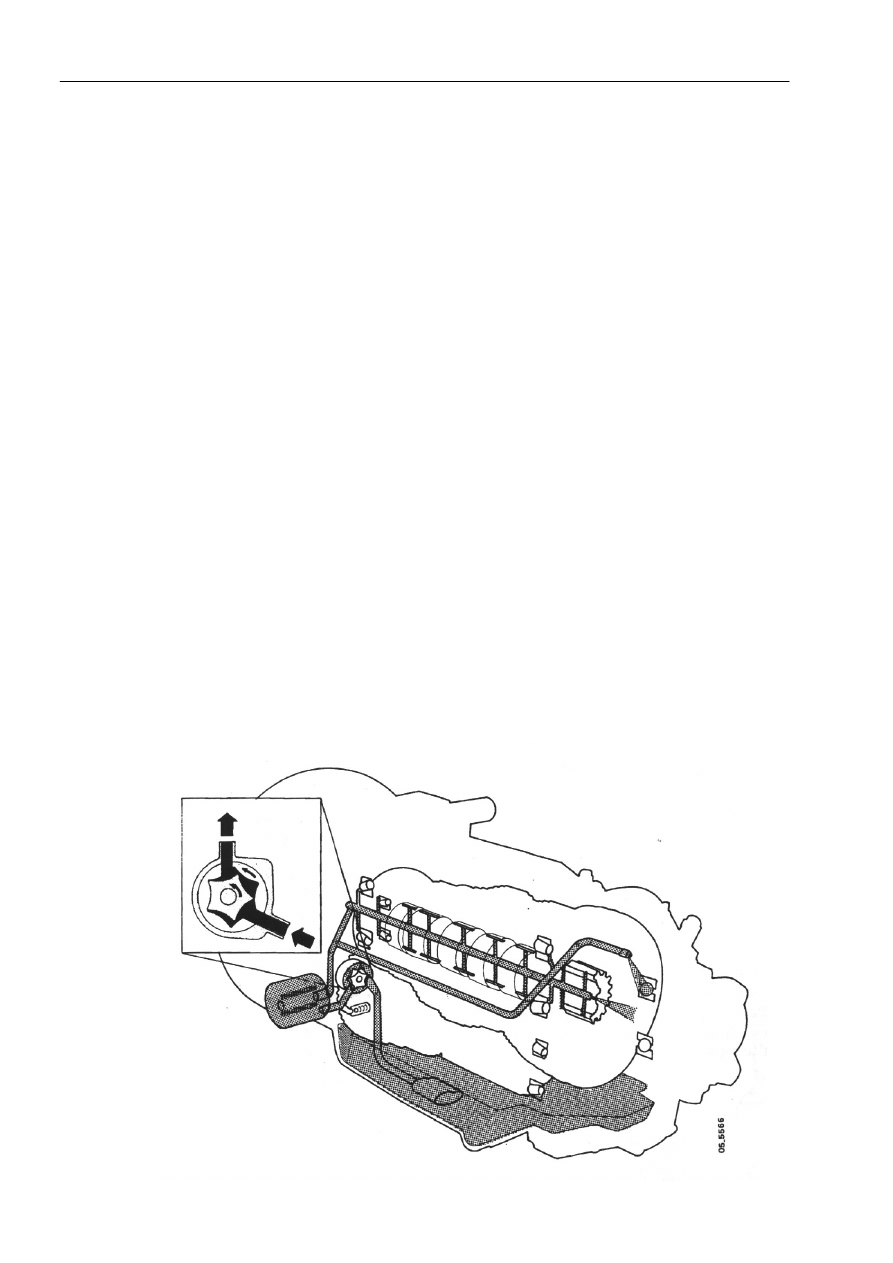

Смазка  осуществляется  комбинированным  способом  путем  смазки  разбрызгиванием  и
принудительной  смазкой.  Смазка  разбрызгиванием  осуществляется шестернями промежуточного
вала,  когда  они  опускаются  ниже  уровня  масла  в  картере  коробки  передач,  и  служат  в  качестве
гребных колес.



Принудительная  смазка  осуществляется  с  помощью  масляного  насоса,  маслопроводов  и
просверленных  отверстий  на  валах.  Система  смазки  также  оборудована  масляным  фильтром  и
перепускным клапаном.



Масляный  насос  роторного  типа  закреплен  внутри  картера  сцепления  и  приводится  в  действие
промежуточным валом. Насос всасывает масло через сетчатый фильтр, расположенный в нижней
части картера коробки передач. Из масляного насоса масло принудительно подается через фильтр
со встроенным перепускным клапаном в картер сцепления и далее распределяется по различным
масляным магистралям.



Дополнительный  перепускной  клапан,  так  называемый  "сливной  клапан",  входит  в  систему
смазки;  его  назначением  является  защита  масляного  насоса  от  избыточного  противодавления,
создаваемого,  например,  при  сильном  охлаждении  трансмиссионного  масла.  Сливной  клапан,
закрепленный  в  картере  коробки  передач  сразу  позади  масляного  фильтра,  производит  слив
избыточного масла непосредственно назад в коробку передач.



Из  масляного  фильтра  масло  принудительно  подается дальше как при помощи первичного вала,
через вторичный вал к планетарной передаче, так и по внутреннему маслопроводу к планетарной
передаче.



Вторичный вал имеет сверления, которые, с помощью солнечной шестерни, обеспечивают маслом
различные  подшипники  и  шестерни  планетарной  передачи.  Внутренний  маслопровод  через
распылители  обеспечивает  маслом  как  ступени  трансмиссии  высшего  и  низшего  диапазона
делителя, так и подшипник вторичного вала.

















Переключение передач



  05:03-01



19

Переключение передач



Основная коробка передач


Коробка передач GRS900 представляет собой 14-ступенчатую коробку передач с делителем.

Основная  коробка  передач  имеет  три  скорости,  а  также  ползучую  передачу  и  передачу  заднего
хода.  Три  передачи  основной  коробки  передач  являются  синхронизированными;  ползучая
передача и передача заднего хода не имеют синхронизаторов.

Управление  основной  коробкой  передач  осуществляется  с  помощью  рычага  переключения
передач, перемещаемого в положение каждой передачи.


Делитель


Делитель  ступени  трансмиссии,  1-3,  на  низшую  и  высшую.  Это  создает  в  общей  сложности  6
ступеней  трансмиссии.  В  дополнение  к  этому,  ползучая  передача  может  делиться  на  низшую  и
высшую.

Включение  делителя  осуществляется  с  помощью  переключателя,  расположенного  на  рычаге
переключения передач.

Передаточное  число  между  низшей  и  высшей  ступенями  разделенной  передачи  составляет
приблизительно 23%.


Механизм переключения диапазона передач


Механизм  переключения  диапазона  передач  представляет
собой  планетарную  передачу  с  синхронизатором,  которая
располагается позади основной коробки передач. Механизм
переключения

диапазона

передач

делит

три

трансмиссионные  ступени  основной  коробки  передач  на
низший  и  высший  диапазон.  Включая  ползучую  передачу,
общее число передач равно 14.

Функционирование

осуществляется

при

помощи

позиционного

переключателя,

расположенного

под

рукояткой

рычага

переключения

передач.

Когда

переключатель  находится  в  своем  нижнем  положении,
происходит включение низшего диапазона передач, а когда
переключатель  находится  в  своем  верхнем  положении,
происходит включение высшего диапазона передач.

Коробка  передач  оборудована  устройством  защиты  от
превышения  допустимого  числа  оборотов,  которое
предотвращает  включение  низшего  диапазона  передач  на
скоростях свыше 30 км/ч.
Передаточное число между низшим и высшим диапазонами
составляет

3,75.

Распределение мощности в основной коробке передач



  05:03-01



20



Распределение мощности в основной коробке передач











     Ползучая передача, низший диапазон

         Ползучая передача, высший диапазон














       1-я и 4-я передачи, низший диапазон

          1-я и 4-я передачи, высший диапазон













        2-я и 5-я передачи, низший диапазон

         2-я и 5-я передачи, высший диапазон
