Коробка передач GRS900 грузовиков Scania. Руководство - часть 6

Распределение мощности в основной коробке передач



  05:03-01



21











       3-я и 6-я передачи, низший диапазон

      3-я и 6-я передачи, высший диапазон














    Передача заднего хода, низший диапазон



Передача заднего хода, высший диапазон









Распределение мощности внутри планетарной передачи описано в брошюре, озаглавленной
"Планетарная передача, коробки передач GRS/GRH/GR900".















Спецификации



  05:03-01



22



Спецификации

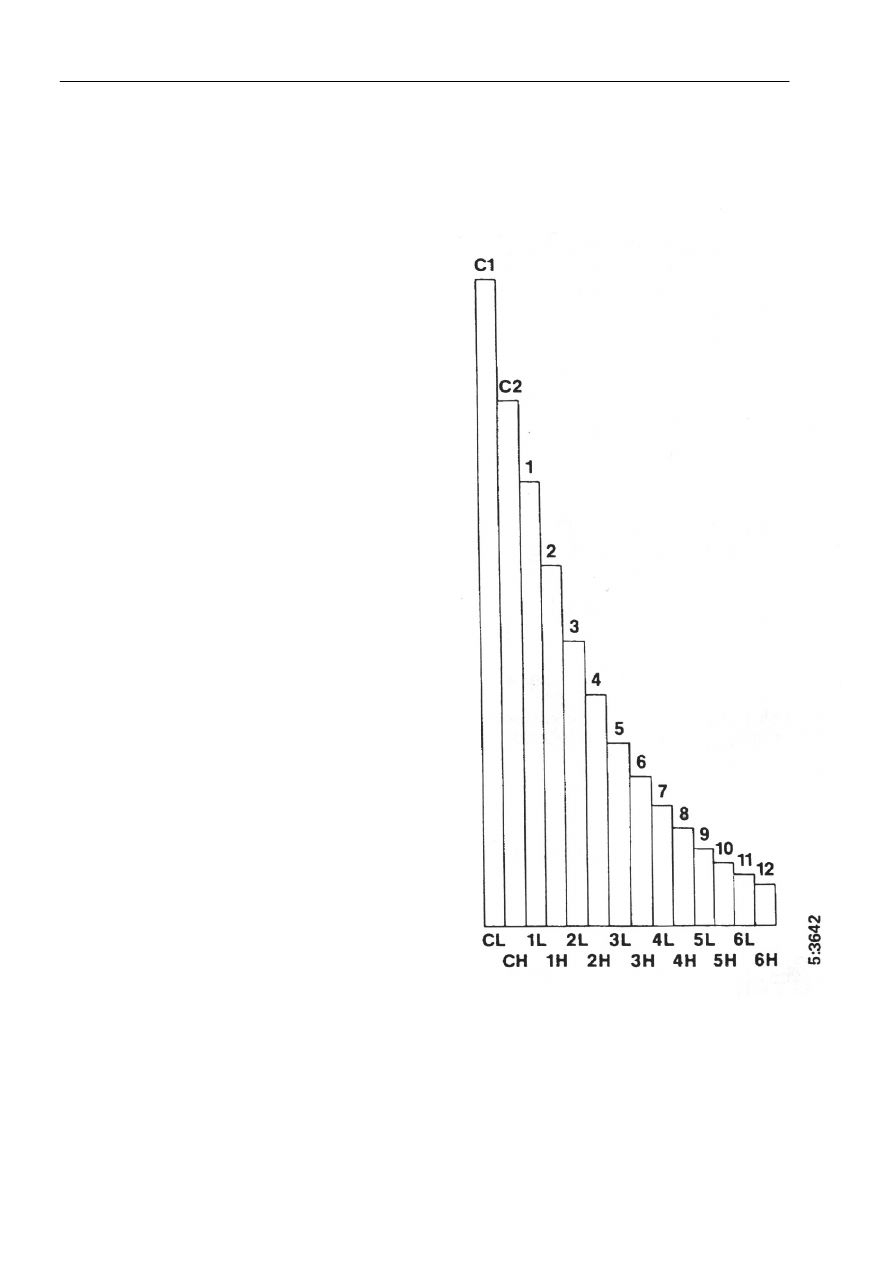

Передаточные числа




Ползучая передача, низший диапазон          16,38
Ползучая передача, высший диапазон         13,28
1-я передача, низший диапазон                    11,27
1-я передача, высший диапазон                     9,14
2-я передача, низший диапазон                      7,17
2-я передача, высший диапазон                     5,81
3-я передача, низший диапазон                      4,63
3-я передача, высший диапазон                     3,75
4-я передача, низший диапазон                      3,01
4-я передача, высший диапазон                      2,44
5-я передача, низший диапазон                      1,91
5-я передача, высший диапазон                      1,55
6-я передача, низший диапазон                      1,23
6-я передача, высший диапазон                     1,00
Передача заднего хода, низший диапазон  14,74
Передача заднего хода, высший диапазон  11,95


























Механизм отбора мощности



05:03-01



23



Механизмы отбора мощности


Коробка передач GRS900 может быть оборудована механизмами отбора мощности серии EG600.

Механизмы
отбора
мощности

Привод

Передаточ-
ное число

Крутящий
момент



EG600

Прямой привод 1,45

1,78

600 Нм

500 Нм

низший диапазон

высший диапазон

EG604

Прямой привод 1,12

1,37

500 Нм

500 Нм

низший диапазон

высший диапазон

EG610

Нереверсивный
механизм отбора
мощности для
привода
карданного вала

0,94

1,15

1200 Нм

1100 Нм

низший диапазон

высший диапазон

EG620

Реверсивный
механизм отбора
мощности для
привода
карданного вала

1,45

1,78

0,94

1,15

600 Нм

500 Нм

1200 Нм

1100 Нм

низший диапазон

высший диапазон

низший диапазон

высший диапазон



* При использовании обоих механизмов отбора мощности крутящий момент не должен
превышать 600 Нм.






















Механизм отбора мощности



05:03-01



24
