Коробка передач GR900 грузовиков Scania. Руководство - часть 21

Коробка передач



  05:02-02



59



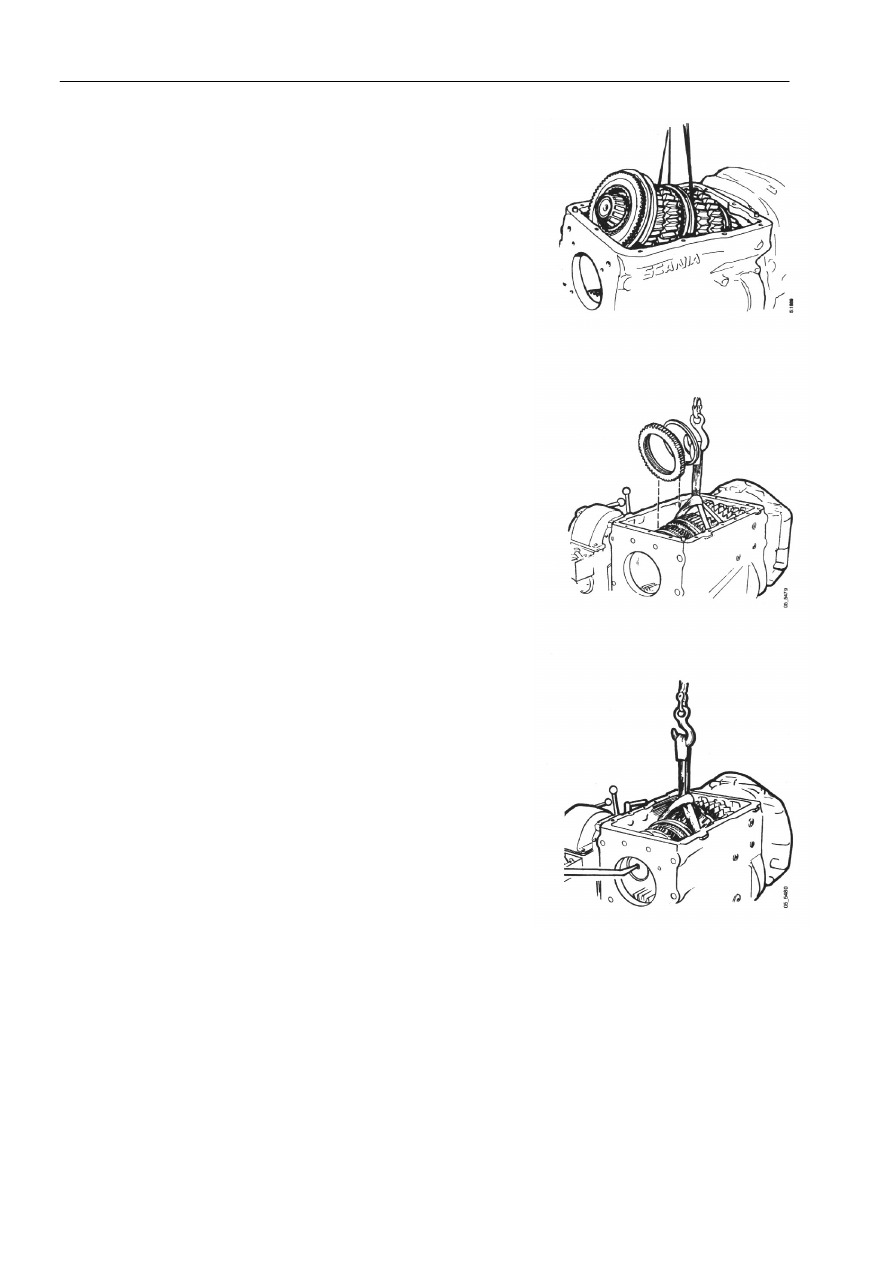

Установка вторичного вала



1

Обвязать подъемный строп вокруг вторичного вала.


2

Вставить задним торцом вперед.











3

Установить запорный конус и синхронизирующий
конус на переднем торце, перед тем как полностью
опустить вал.











4

Опустить вал. Поднять торец вала с помощью
конического наконечника лома и снять подъемный
строп.



















Коробка передач



  05:02-02



60


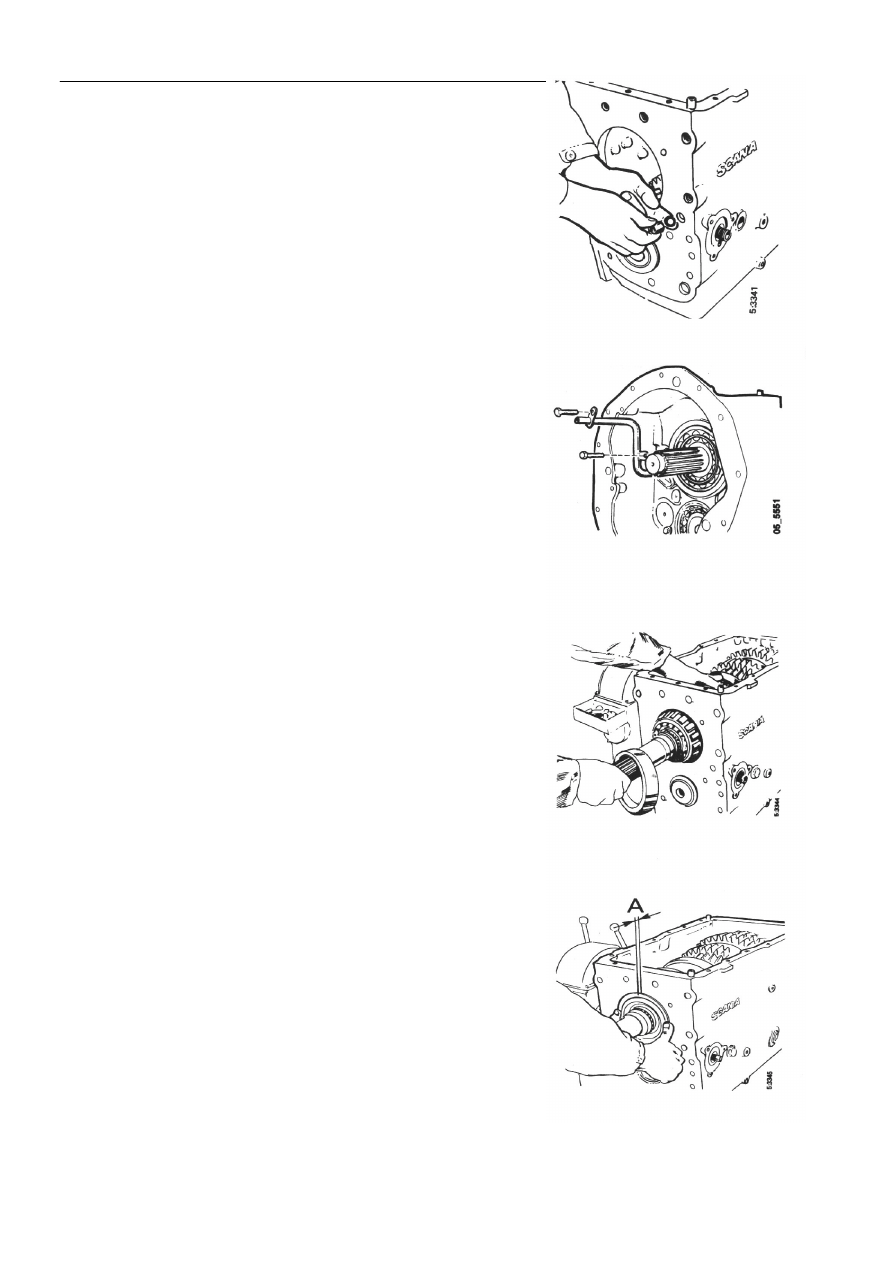

5

Установить маслопровод с помощью
уплотнительного кольца, прокладки и двух
зажимных болтов.




Крутящий момент затяжки составляет 26 Нм.





















6

Установить первичный вал с наружным кольцом
подшипника.













7

Вставить наружное кольцо переднего подшипника
таким образом, чтобы расстояние А составляло 6
мм. Картер сцепления задвинет кольцо в его
правильное положение.








Коробка передач



  05:02-02



61


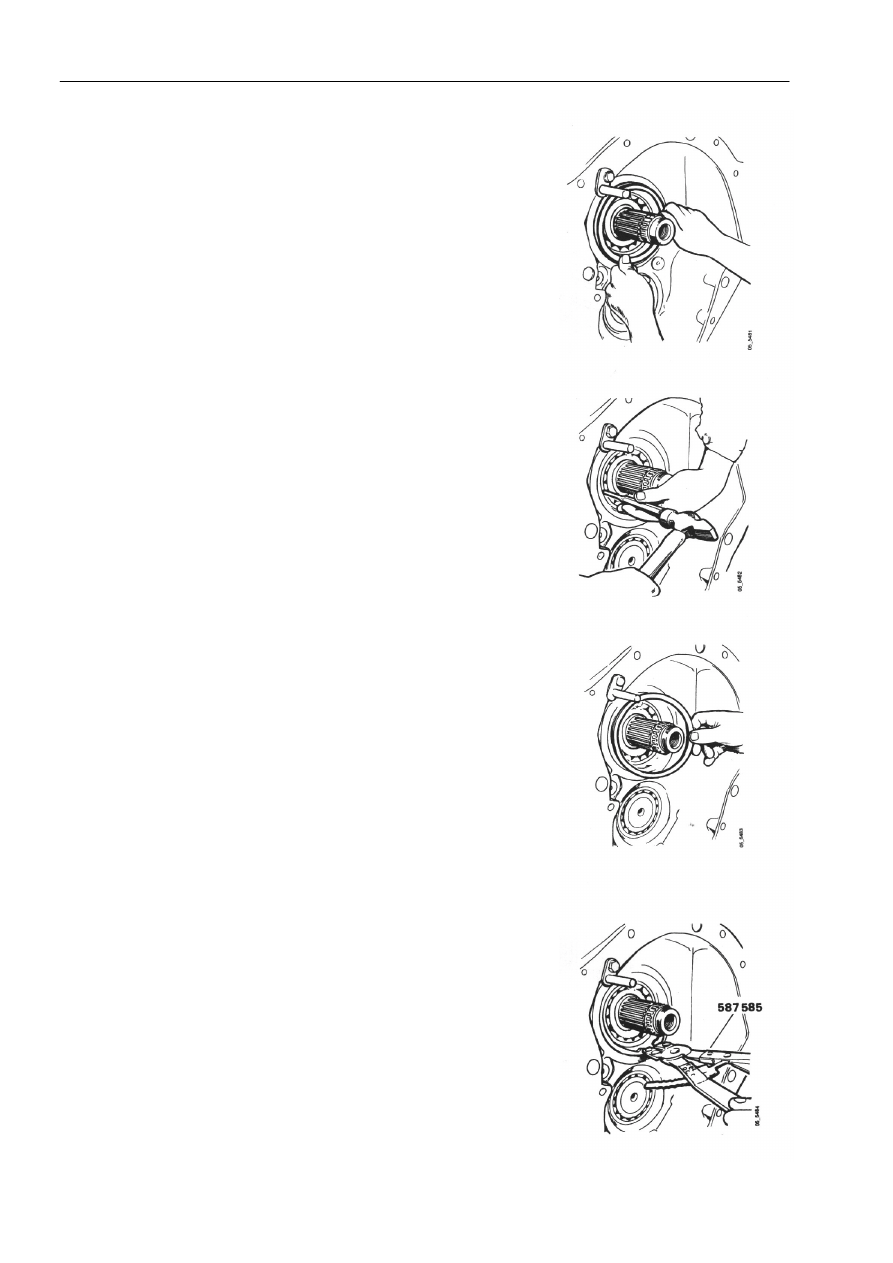

8

Вставить наружное кольцо заднего подшипника.













9

Закрепить наружное кольцо заднего подшипника,
используя молоток и оправку.











10  Вставить 0,8 мм прокладку.













11  Установить стопорное кольцо, используя клещи для

снятия стопорных колец 587 585.


Внимание. Повернуть отверстия стопорных колец по
направлению друг к другу. Стопорное кольцо
вторичного вала подвергается наибольшей нагрузке в
верхней части, а стопорное кольцо промежуточного
вала - в нижней.



Коробка передач



  05:02-02



62



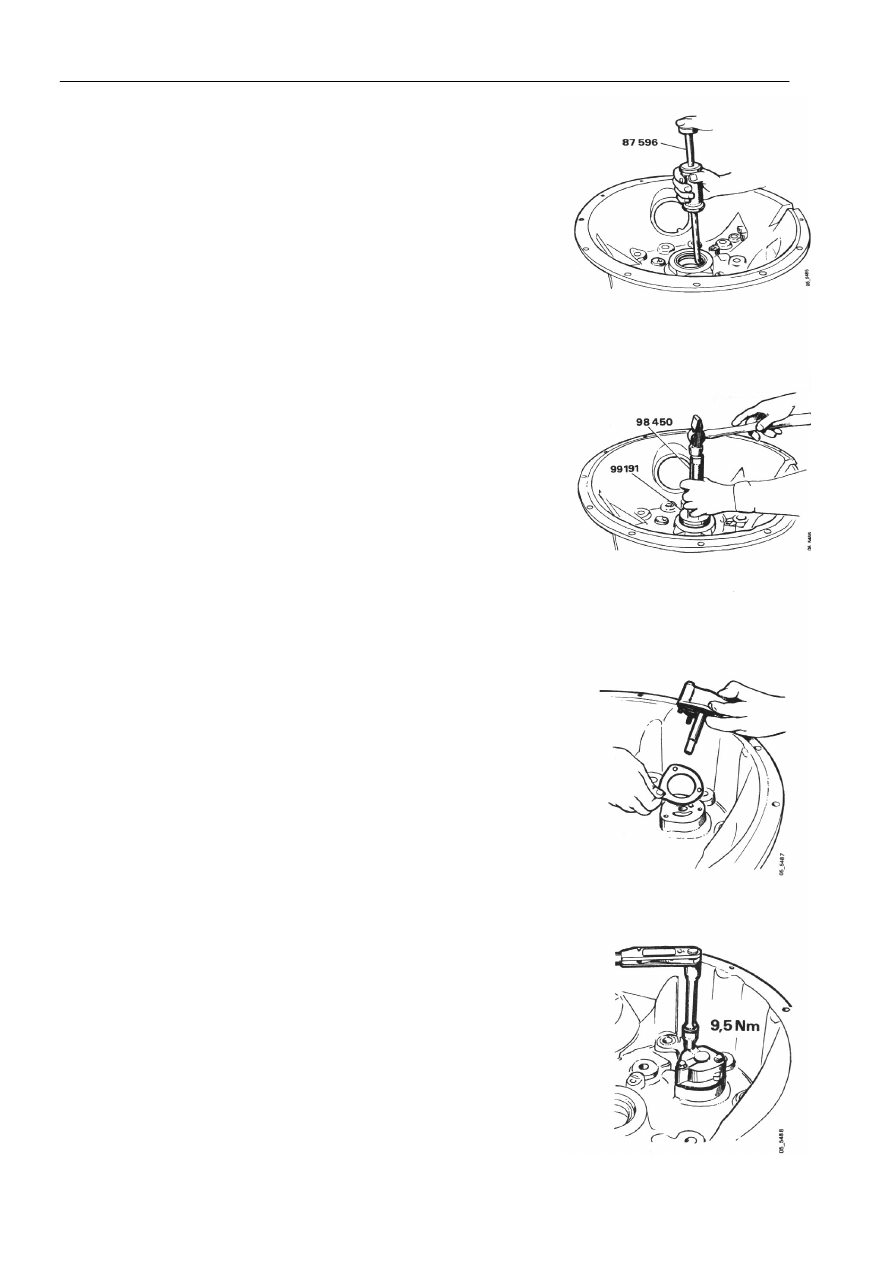

Установка картера сцепления


1

Извлечь уплотнение с помощью съемника 87 596.
Произвести очистку уплотнительной поверхности.









2

Смазать уплотняющую кромку нового уплотнения.


3

Установить новое уплотнение. Использовать
оправку 99 191 и хвостовик 98 450. При
использовании оправки старой конструкции 99 191,
имеющей только один буртик, уплотнение не
должно заглубляться более чем на 3 мм. В этом
случае оно займет правильное положение в момент
установки исполнительного цилиндра. Новая
модификация оправки 99 191 имеет
дополнительный буртик для правильного уровня
установки уплотнения.






4

Установить масляный насос с новым уплотнением
на картере сцепления. Убедиться в том, что вал
свободно перемещается. Привернуть насос
болтами.




Крутящий момент затяжки составляет 9,5 Нм.
