Коробка передач GR900 грузовиков Scania. Руководство - часть 20

Коробка передач



  05:02-02



55



Коробка передач



Сборка



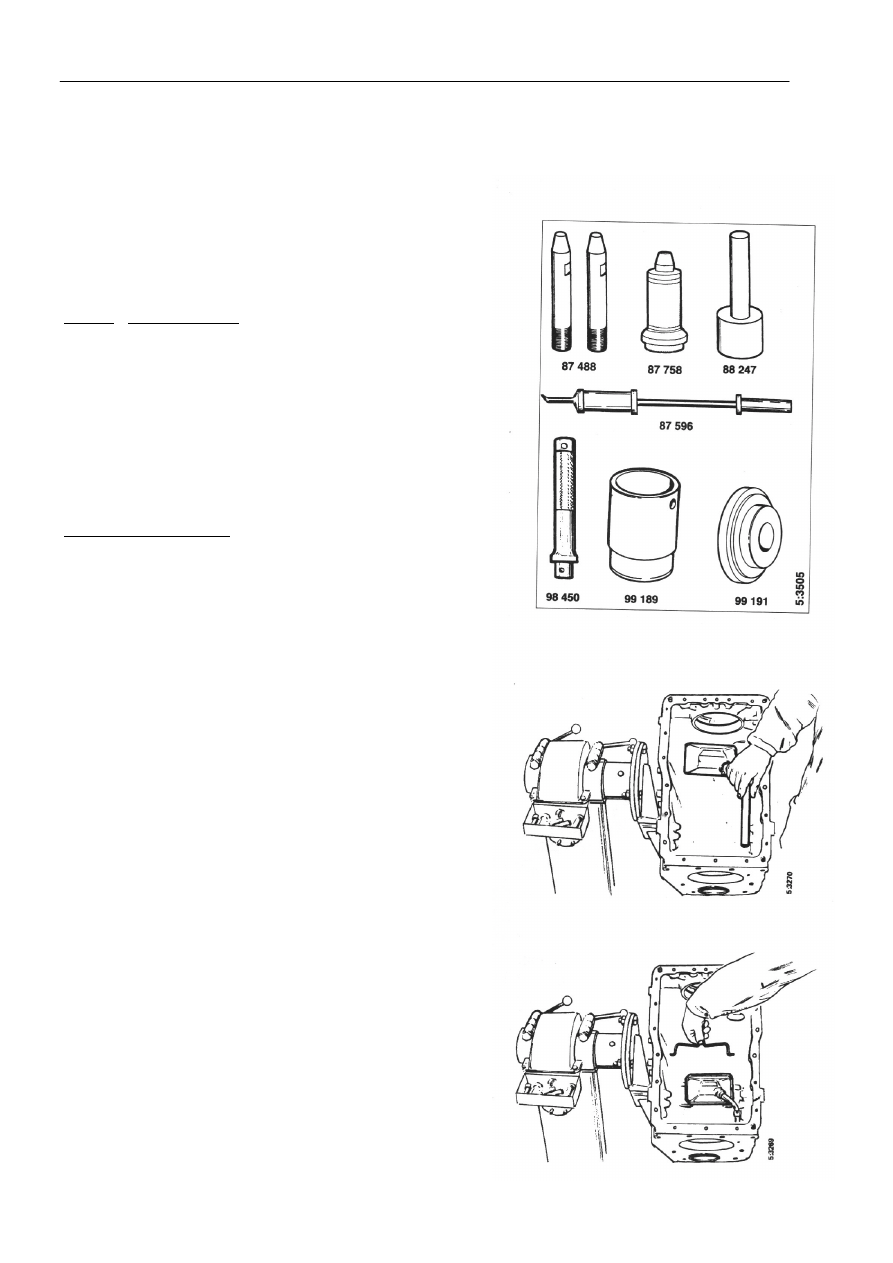

Специальные инструменты


Номер   Наименование

87 488   Направляющие штифты
87 596   Съемник
87 758   Оправка
88 247   Оправка
98 450   Хвостовик
99 189   Сборочная втулка
99 191   Оправка

Другие инструменты

587 585   Клещи для снятия стопорных колец









Установка промежуточного вала


1

Установить на место масляный фильтр с
уплотнительным кольцом и распорной втулкой.
Внутренняя фаска распорной втулки должна быть
развернута к уплотнительному кольцу. Закрепить
масляный фильтр на месте с помощью хомута.














Коробка передач



  05:02-02



56


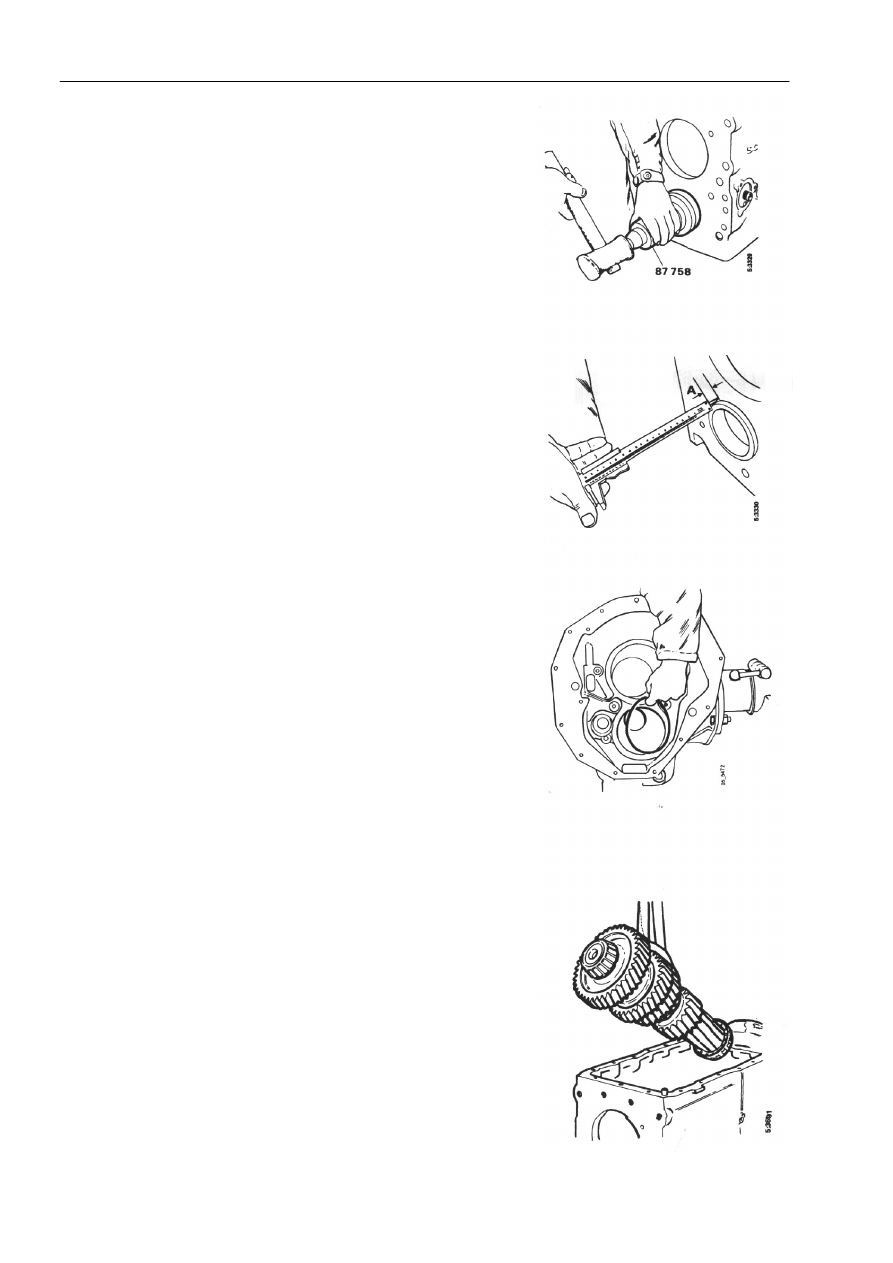

2

Установить наружное кольцо переднего
подшипника промежуточного вала. Использовать
оправку 87 758.










3

Вставить кольцо, пока расстояние А не будет равно
6 мм. В этом случае картер сцепления задвигает
кольцо подшипника в его правильное положение.











4

Установить уплотнительное кольцо в гнездо
заднего подшипника промежуточного вала.










5

Установить промежуточный вал в гнездо заднего
подшипника. Вставить вал в гнездо переднего
подшипника. Вставить наружное подшипниковое
кольцо в задний подшипник. Тщательно выполнить
центровку.










Коробка передач



  05:02-02



57


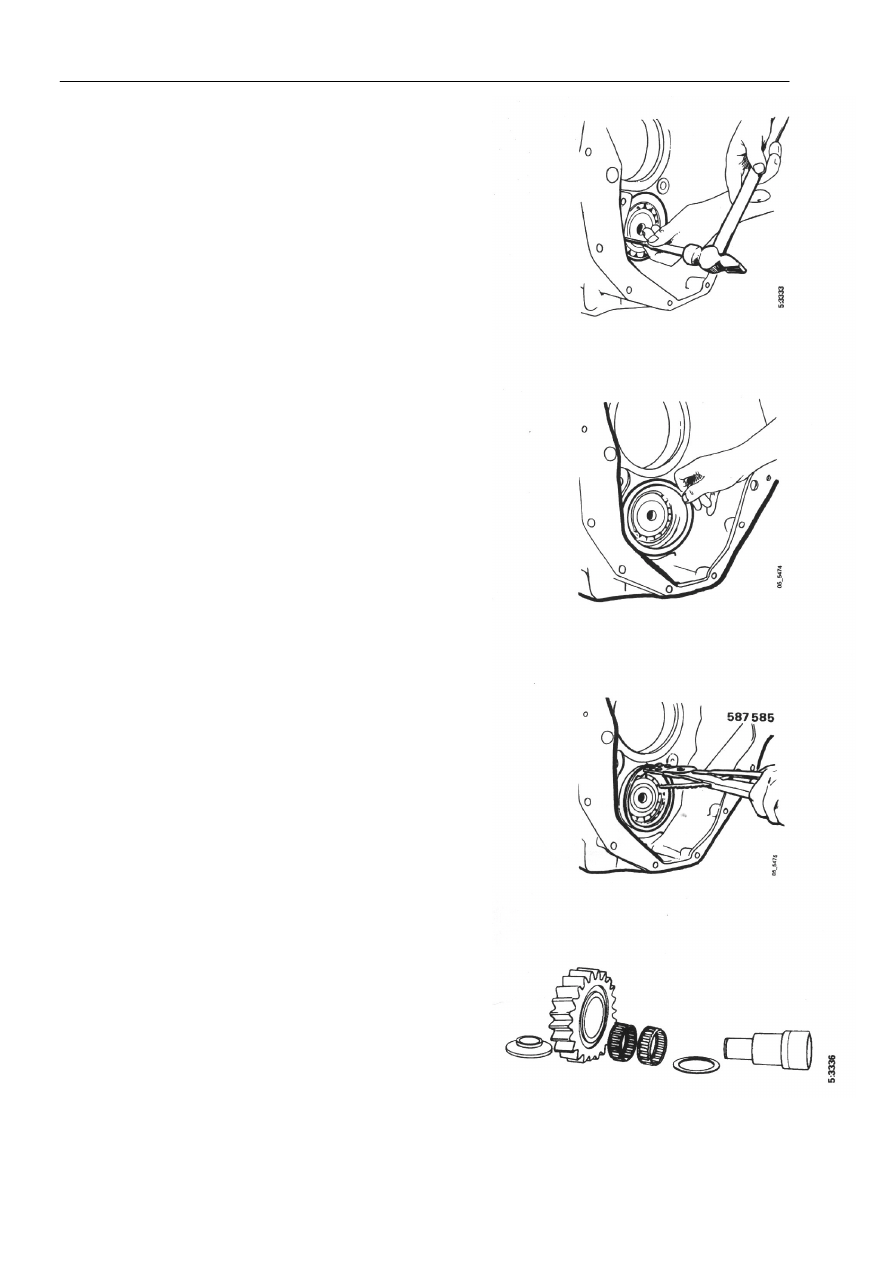

6

Вставить наружное кольцо заднего подшипника,
используя молоток и оправку.













7

Установить 0,8 мм прокладку и стопорное кольцо
на заднем подшипнике, используя клещи 587 585.
Измерение и регулировка осевого зазора описаны
на странице 65.











Установка вала передачи заднего хода


1

Выполнить маркировку торца вала,
противоположного смазочному отверстию.


2

Вставить подшипники в шестерни и смазать
маслом.

















Коробка передач



  05:02-02



58


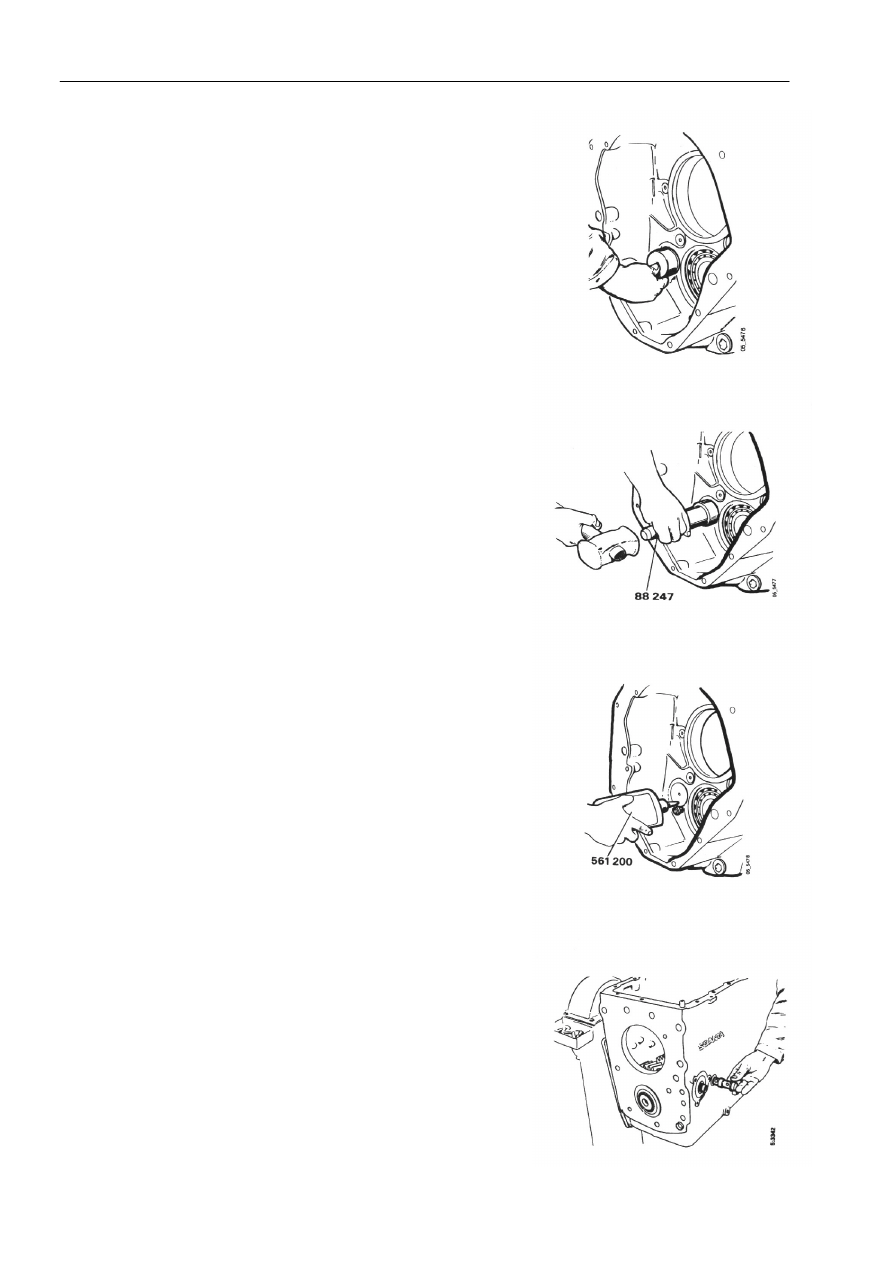

3

Установить передачу заднего хода, расположив
секцию ее длинной ступицы вперед, установить
шайбы.


4

Повернуть вал таким образом, чтобы радиальные
просверленные отверстия для подачи масла были
направлены вниз.











5

Вставить вал, используя оправку 88 247.











6

Привернуть стопорный болт вала, закрепив его
герметизирующим составом 561 200.




Крутящий момент затяжки составляет 50 Нм.









7

Установить перепускной клапан, используя новое
уплотнительное кольцо (он также называется
"сливным клапаном").




Крутящий момент затяжки составляет 45 Нм.
