Коробка передач GR900 грузовиков Scania. Руководство - часть 19

Верхняя крышка с механизмом переключения передач



  05:02-02



51



Верхняя крышка с механизмом переключения

передач




Демонтаж


ВНИМАНИЕ! Необходимо осторожно обращаться с
вилками механизма переключения передач. Для
правильного функционирования коробки передач
исключительную важность имеет отсутствие
повреждения вилок механизма переключения передач.






1

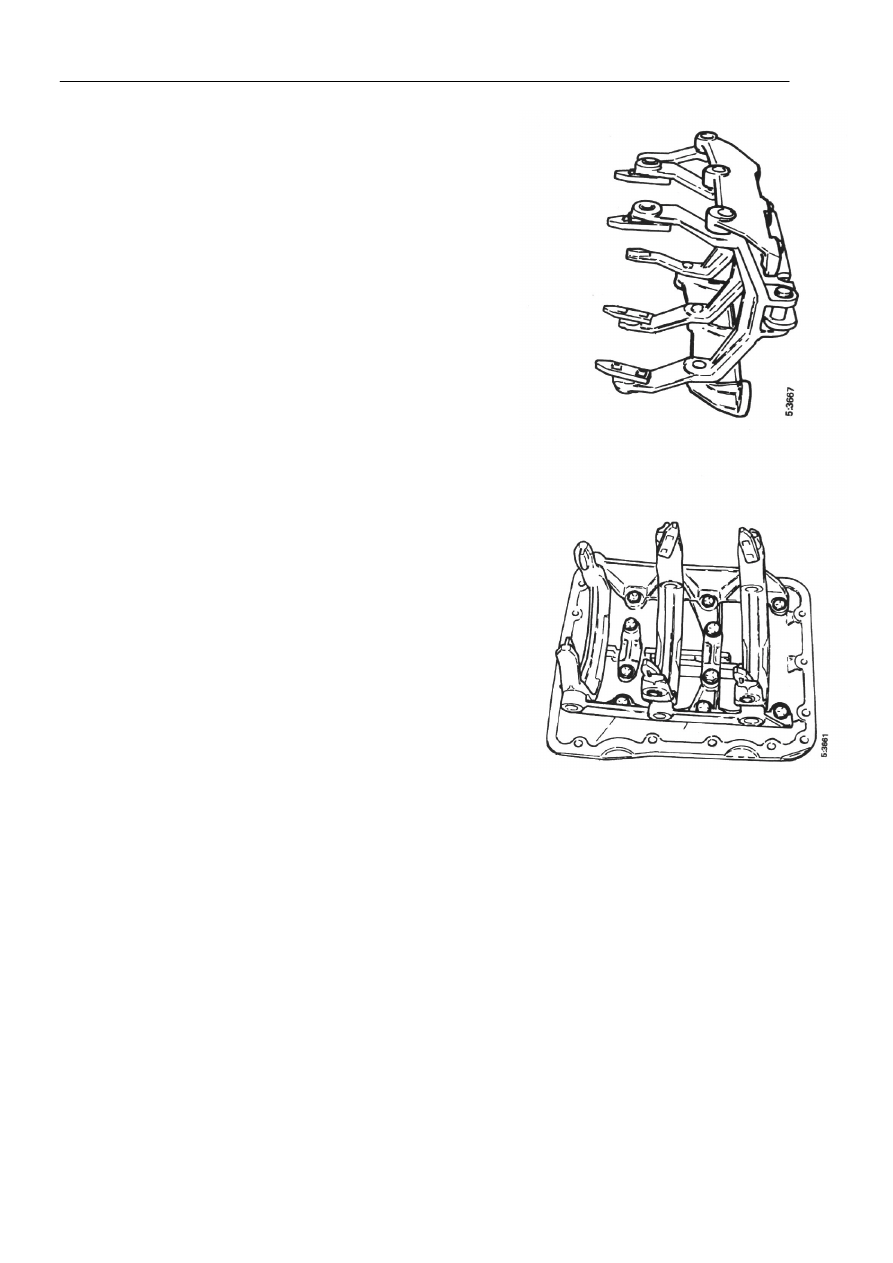

Отвернуть десять крепежных болтов, восемь болтов
М10 и два болта М12. Нанести маркировку на
вилки согласно их расположению и направлению
(вперед/назад).






2

Отсоединить поворотные кронштейны.





















Верхняя крышка с механизмом переключения передач



  05:02-02



52


3

Снять вилки механизма переключения передач.
Вынуть стопорное кольцо и извлечь шарнирные
пальцы.



























Вилки механизма переключения заменяются в виде
комплектных запасных частей.



















Верхняя крышка с механизмом переключения передач



  05:02-02



53



Сборка


1

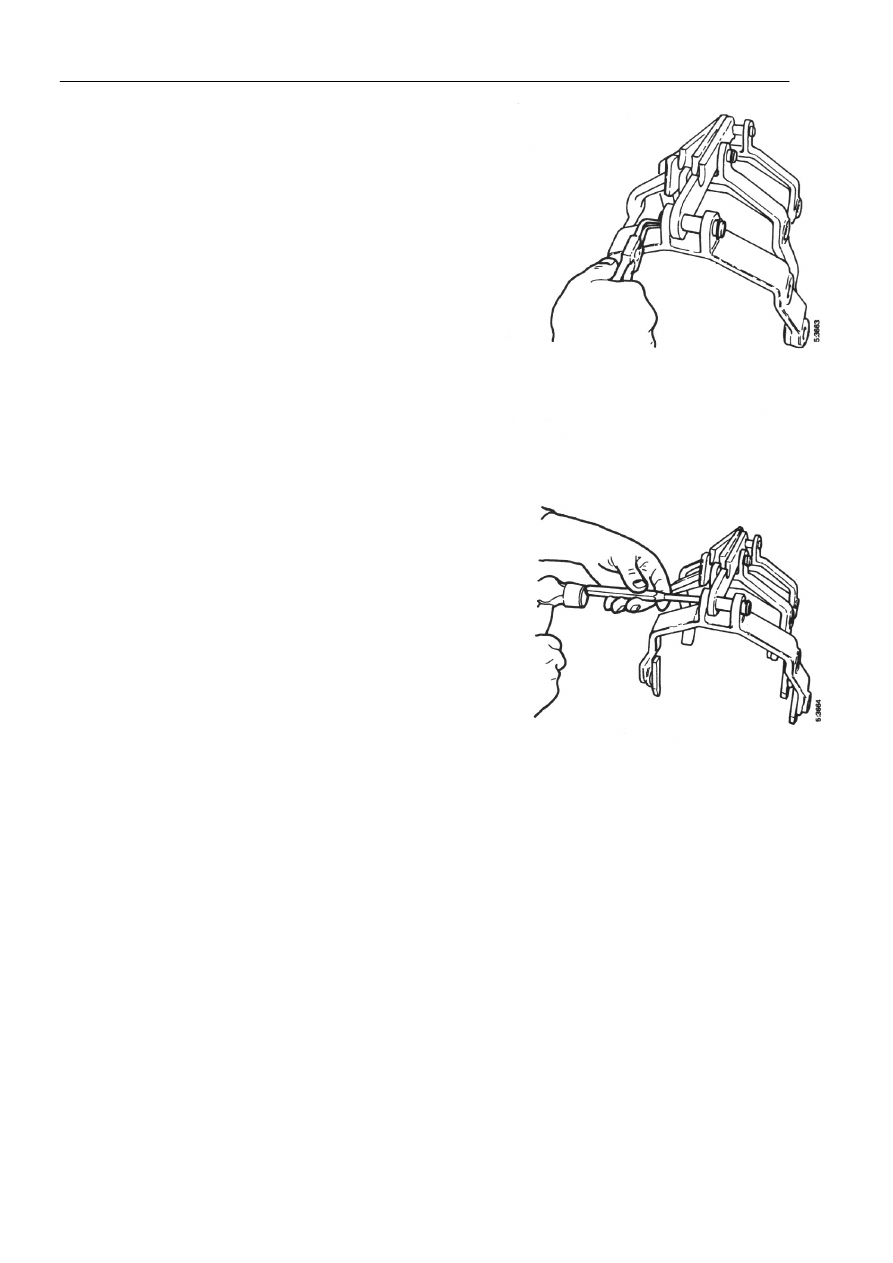

Установить вилки механизма переключения
передач в соответствии с ранее нанесенной
маркировкой, вставить шарнирные пальцы и
закрепить с помощью стопорного кольца.


























2

Установить на место несущий кронштейн.


3

Установить вилки механизма переключения
передач.















Верхняя крышка с механизмом переключения передач



  05:02-02



54


4

Установить другой поворотный кронштейн.


















5

Прикрепить его болтами к корпусу.

Крутящий момент затяжки болтов М10 составляет
47 Нм.

Крутящий момент затяжки болтов М12 составляет
84 Нм.
