Коробка передач GR900 грузовиков Scania. Руководство - часть 17





Опора рычага механизма переключения передач



  05:02-02



43



Сборка



Специальные инструменты


Номер   Наименование

87 362   Оправка
87 474   Оправка
98 289   Оправка
98 450   Хвостовик
99 053   Оправка














Положение подшипника

Положение вкладыша подшипника





Запрессовать новый вкладыш подшипника во
втулку вкладыша, используя оправку 87 474.
Оправку 98 289 использовать в качестве держателя.
Вкладыш подшипника должен быть отцентрирован
внутри втулки вкладыша.












Запрессовать один из вкладышей подшипника,
используя оправку 99 053 и хвостовик 98 450.





Опора рычага механизма переключения передач



  05:02-02



44



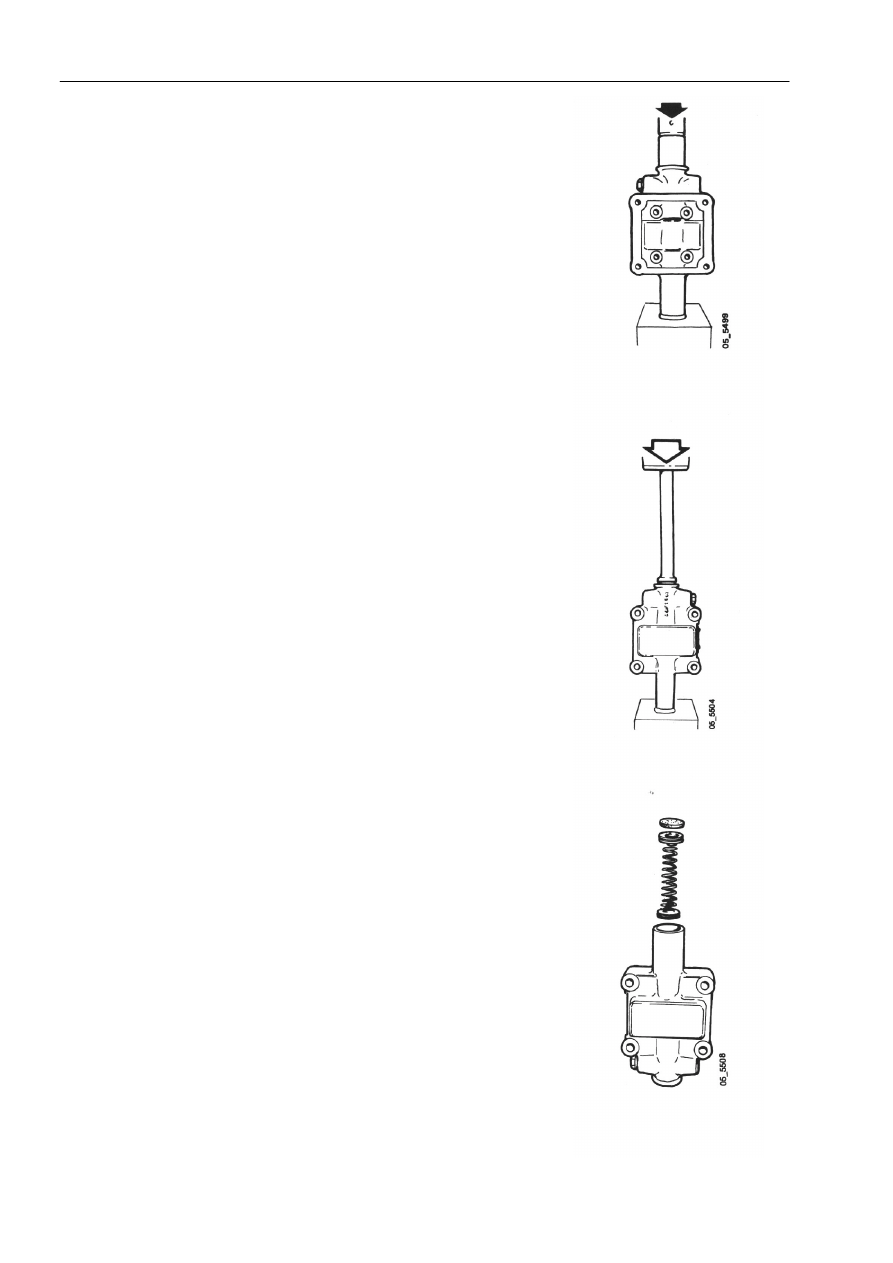

Запрессовать игольчатый подшипник и другой
вкладыш подшипника, используя оправку 99 053 и
хвостовик 98 450.













Запрессовать уплотнение на место, используя
оправку 87 362.


















Установить пружину и воздушный фильтр.


















Опора рычага механизма переключения передач



  05:02-02



45



Установить стопорное кольцо.














Установить вал и внутренний рычаг. Надеть
резиновый чехол.













Установить шпонку.













Завернуть рычажный болт.

Крутящий момент затяжки составляет 92 Нм.










Опора рычага механизма переключения передач



  05:02-02



46


10  Установить направляющую с пазом. Закрепить

болты, используя герметизирующий состав 561 200.

Крутящий момент затяжки составляет 25 Нм.










11  Установить вентиляционный кожух.










12  Установить плунжер и переключатель передачи

заднего хода.




Крутящий момент затяжки составляет 25 Нм.










13  Установить на место клапан нейтрального

положения с новым уплотнительным кольцом.


14  Присоединить штуцеры к клапану нейтрального

положения.
