Коробка передач GR900 грузовиков Scania. Руководство - часть 16





Опора рычага механизма переключения передач



  05:02-02



39



Опора рычага механизма переключения

передач




Демонтаж



Специальные инструменты


Номер   Наименование

87 474   Оправка
98 289   Оправка
98 450   Хвостовик
99 053   Оправка










Отсоединить штуцеры от клапана нейтрального
положения, а затем снять сам клапан.













Снять переключатель передачи заднего хода.
Вынуть плунжер.










Опора рычага механизма переключения передач



  05:02-02



40



Снять вентиляционный кожух.











Снять направляющую с пазом. Болты могут быть
закреплены герметизирующим составом. При
необходимости нагреть.













Ослабить внутренний рычаг и провернуть его на
валу.













Вынуть шпонку.













Опора рычага механизма переключения передач



  05:02-02



41



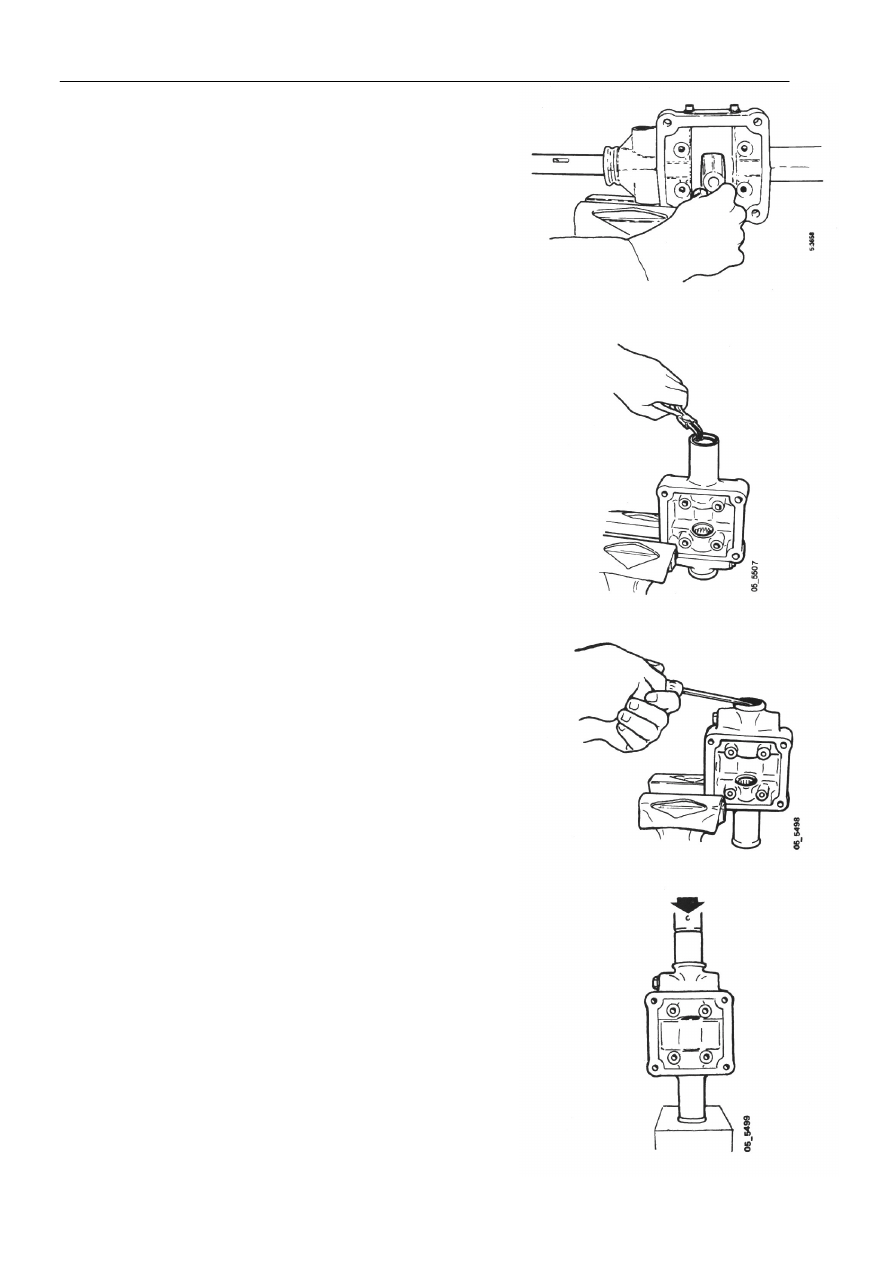

Снять резиновый чехол с опоры рычага механизма
переключения передач. Вынуть вал и внутренний
рычаг.











Вынуть стопорное кольцо, а затем вынуть
воздушный фильтр и пружину.












Вынуть уплотнение, используя отвертку.













10  Выпрессовать вкладыш подшипника с помощью

втулки вкладыша, а затем выпрессовать игольчатый
подшипник. Использовать оправку 99 053 и
хвостовик 98 450.










Опора рычага механизма переключения передач



  05:02-02



42


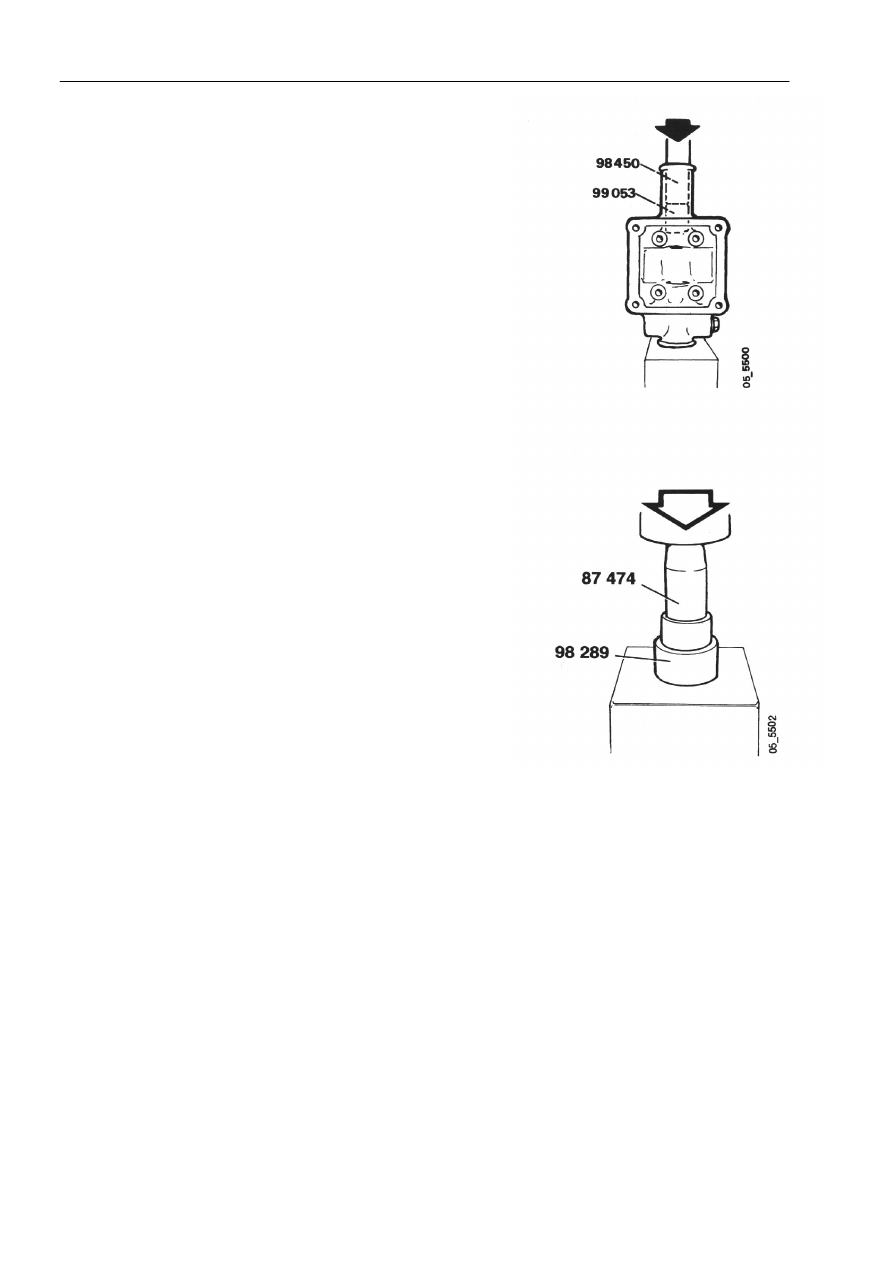

11  Выпрессовать другой игольчатый подшипник.















12  Выпрессовать вкладыш из его стальной втулки,

используя оправку 87 474. Оправку 98 289
использовать в качестве держателя.
