Коробка передач GR900 грузовиков Scania. Руководство - часть 18





Система оптимизации скорости движения автомобиля



  05:02-02



47



Система оптимизации скорости движения

автомобиля




Датчик Холла, регулировка и замена


Следует использовать персональный компьютер или
интегрированную тестовую программу блока
управления для обнаружения неисправностей в
датчике Холла, а также для отслеживания исправления
дефектов по завершении ремонта.







Демонтаж



Установить переключатель режима движения
автомобиля в нейтральное положение.



Отсоединить воздушные шланги от цилиндров
продольного хода и от цилиндров поперечного
хода. Вынуть разъем проводки датчика Холла из
корпуса датчика.



Отсоединить корпус механизма переключения
передач от коробки передач и, перевернув,
поместить его на верстак.



Отсоединить корпус датчика от корпуса
механизма переключения передач.



Подать сжатый воздух в воздушное
промежуточное соединение цилиндра
продольного хода. Это приведет к перемещению
вала избирателя механизма переключения передач

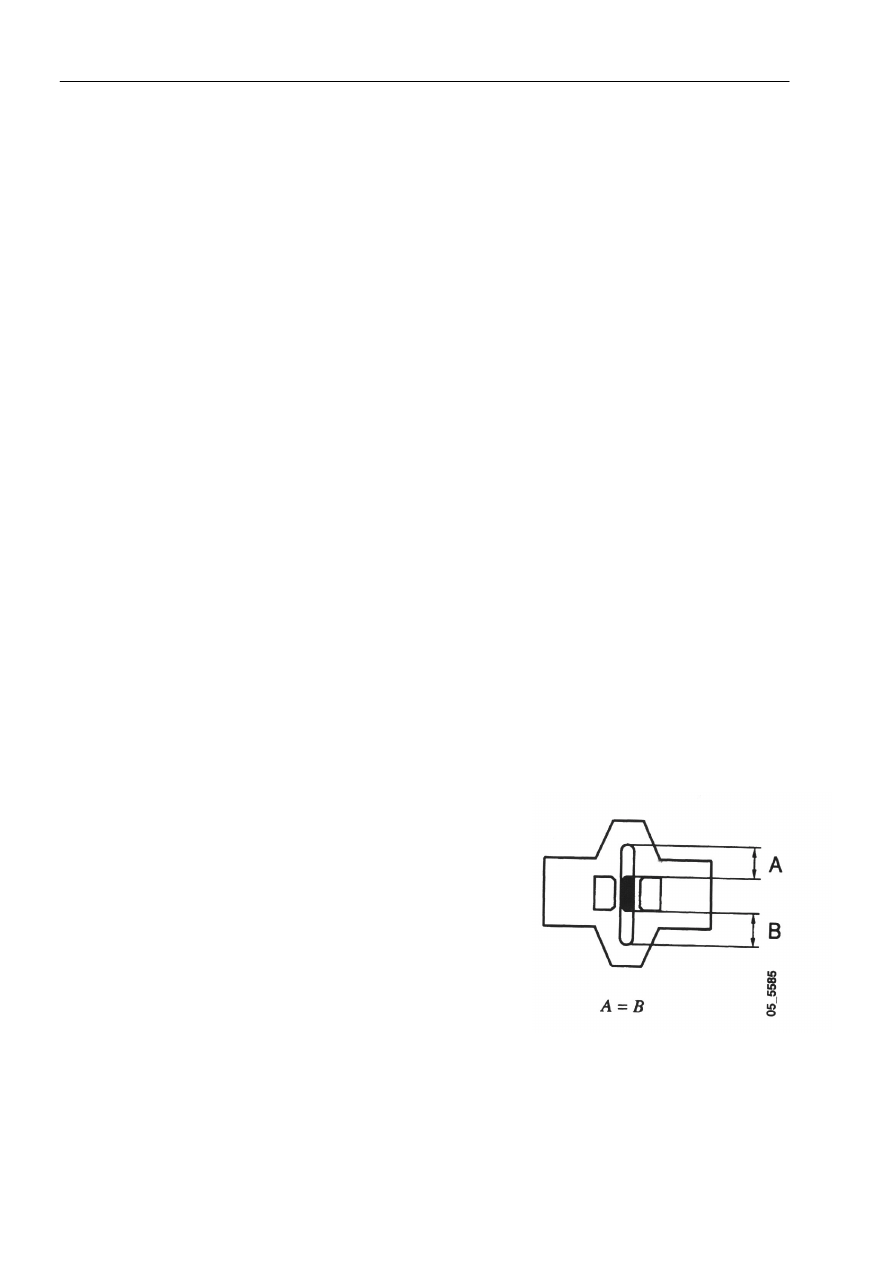

в нейтральное положение. Убедиться в том, что
выступ рычага располагается по центру
направляющей с пазом, как это показано на
рисунке.






Система оптимизации скорости движения автомобиля



  05:02-02



48



Проверка и регулировка



Вынуть оба направляющих штифта из
направляющей пластины 99 150 (они не нужны).
Установить направляющую пластину на место
корпуса датчика. Убедиться в том, что корпус
магнита находится в правильном положении.



При регулировке: обязательно ослабить болты
корпуса магнита, для того чтобы было возможно
сдвинуть корпус магнита, но не более того.


Примечание: Болты закреплены герметизирующим
составом, однако не следует нагревать корпус магнита.
Это может привести к его повреждению.


Отрегулировать положение корпуса магнита с
помощью направляющей пластины. Затем
закрепить болты герметизирующим составом 561
200 и полностью завернуть их.

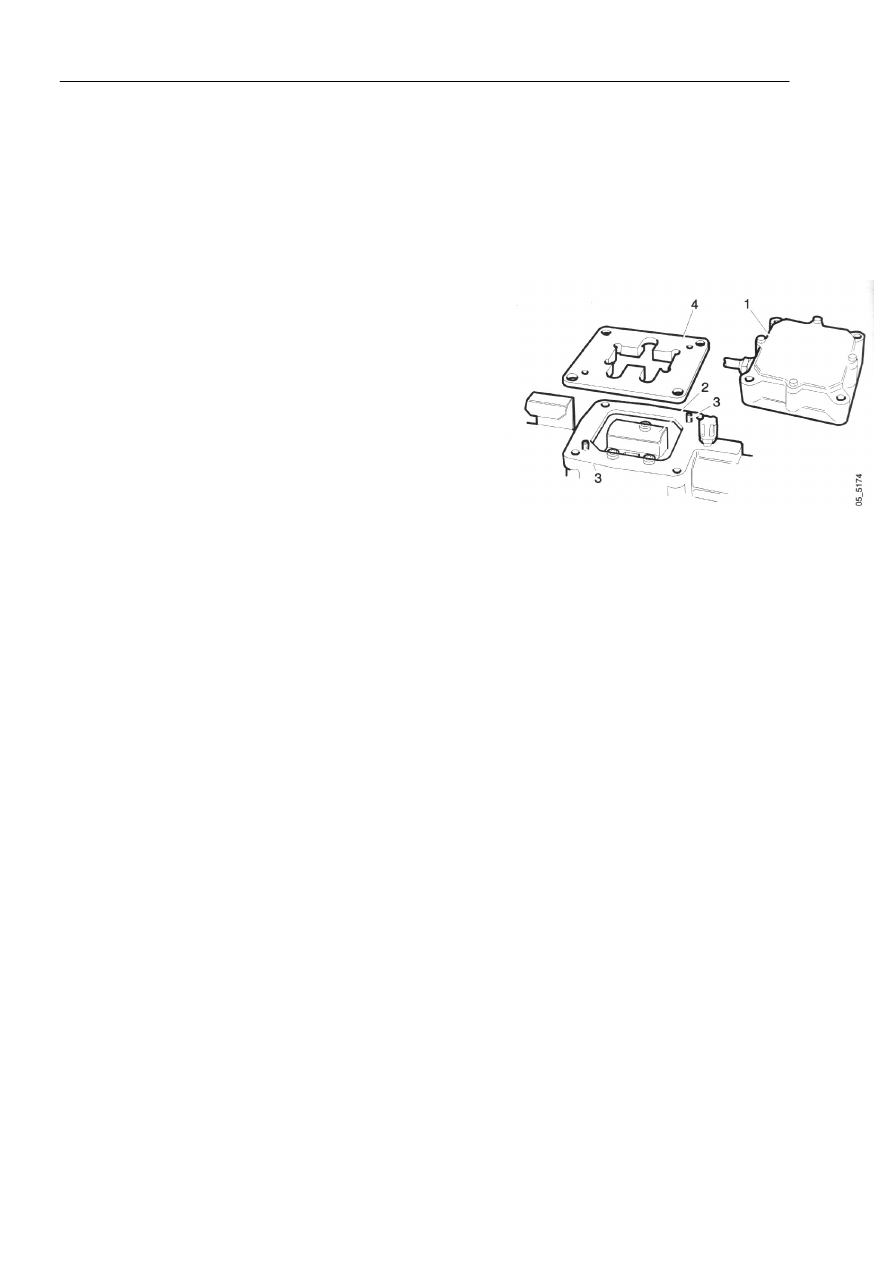

Корпус датчика

Корпус магнита

Пружинные штифты

Направляющая пластина 99 150


На рисунке показана конструкция
механизма серии 3.







Датчик Холла, установка



Прикрепить корпус датчика к опоре рычага
механизма переключения передач. Повторно
закрепить опору рычага механизма переключения
передач на коробке передач.













Система оптимизации скорости движения автомобиля



  05:02-02



49

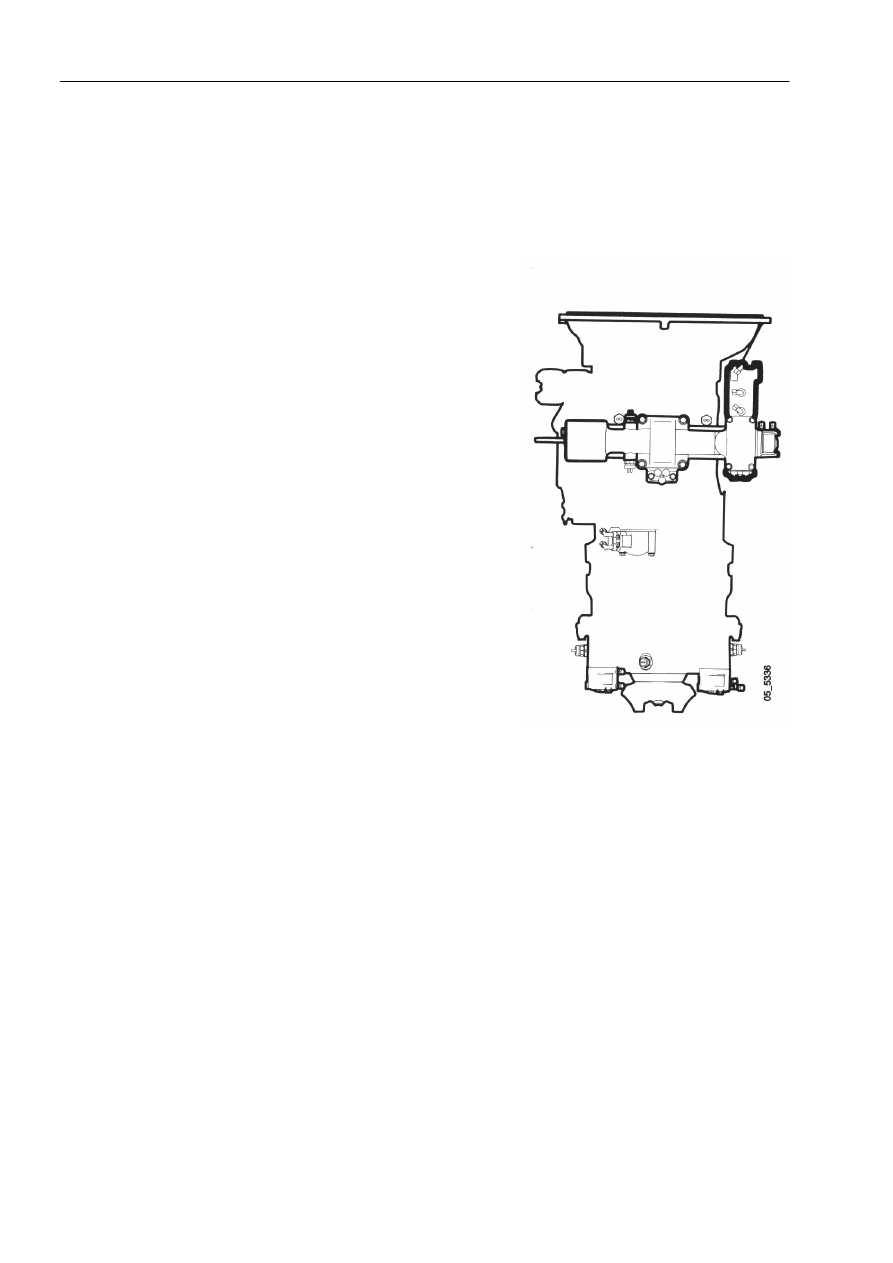

Замена цилиндра продольного хода


Пневматическая система автомобиля должна
находиться под давлением для установки цилиндра
продольного хода в правильное положение перед его
демонтажом.


Включить подачу электропитания. Установить
переключатель режима передвижения автомобиля в
нейтральное положение. Цилиндр продольного
хода находится в нейтральном положении.



Отключить подачу электропитания. Отсоединить
три воздушных шланга от цилиндра продольного
хода.



Отвернуть три зажимных болта и вынуть цилиндр.



Установить новый цилиндр. Осуществить подачу
сжатого воздуха в центральный соединитель,
устанавливая цилиндр в нейтральное положение.
Убедиться в том, что зубцы вала механизма
переключения передач зацеплены в центральном
положении.



Подсоединить воздушные шланги.



Вынуть уровневую пробку. Залить масло для
автоматических коробок передач до отверстия (ок.
0,27 литра).



Включить электроэнергию и осуществить проверку
перемещений механизма переключения передач с
помощью тестовой программы (этап тестирования
"GEARENGA").















Система оптимизации скорости движения автомобиля



  05:02-02



50

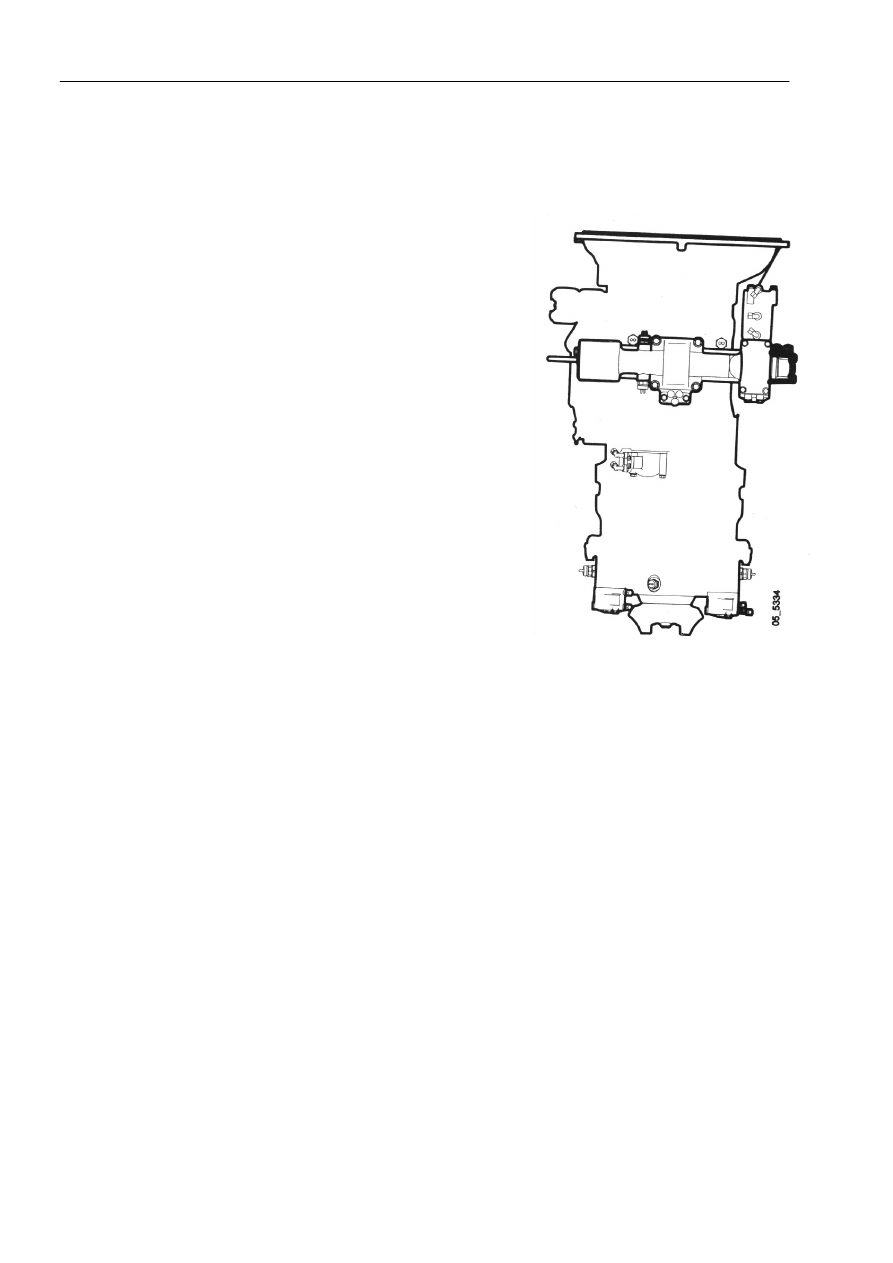

Замена цилиндра бокового хода


Для демонтажа цилиндра бокового хода
пневматическая система автомобиля не обязательно
должна находиться под давлением.


Включить подачу электропитания. Установить
переключатель режима передвижения автомобиля в
нейтральное положение.



Отключить подачу электропитания. Отсоединить
шланги от цилиндра бокового хода.



Отвернуть зажимные болты и вынуть цилиндр.



Смазать поршень консистентной смазкой для
тормозных систем, часть № 319 308.



Установить новый цилиндр.



Подсоединить воздушные шланги.



Включить подачу электропитания и выполнить
проверку перемещений механизма переключения
передач с помощью тестовой программы (этап
тестирования "GEARENGA").
