Коробка передач GR900 грузовиков Scania. Руководство - часть 9

Коробка передач



  05:02-02



11


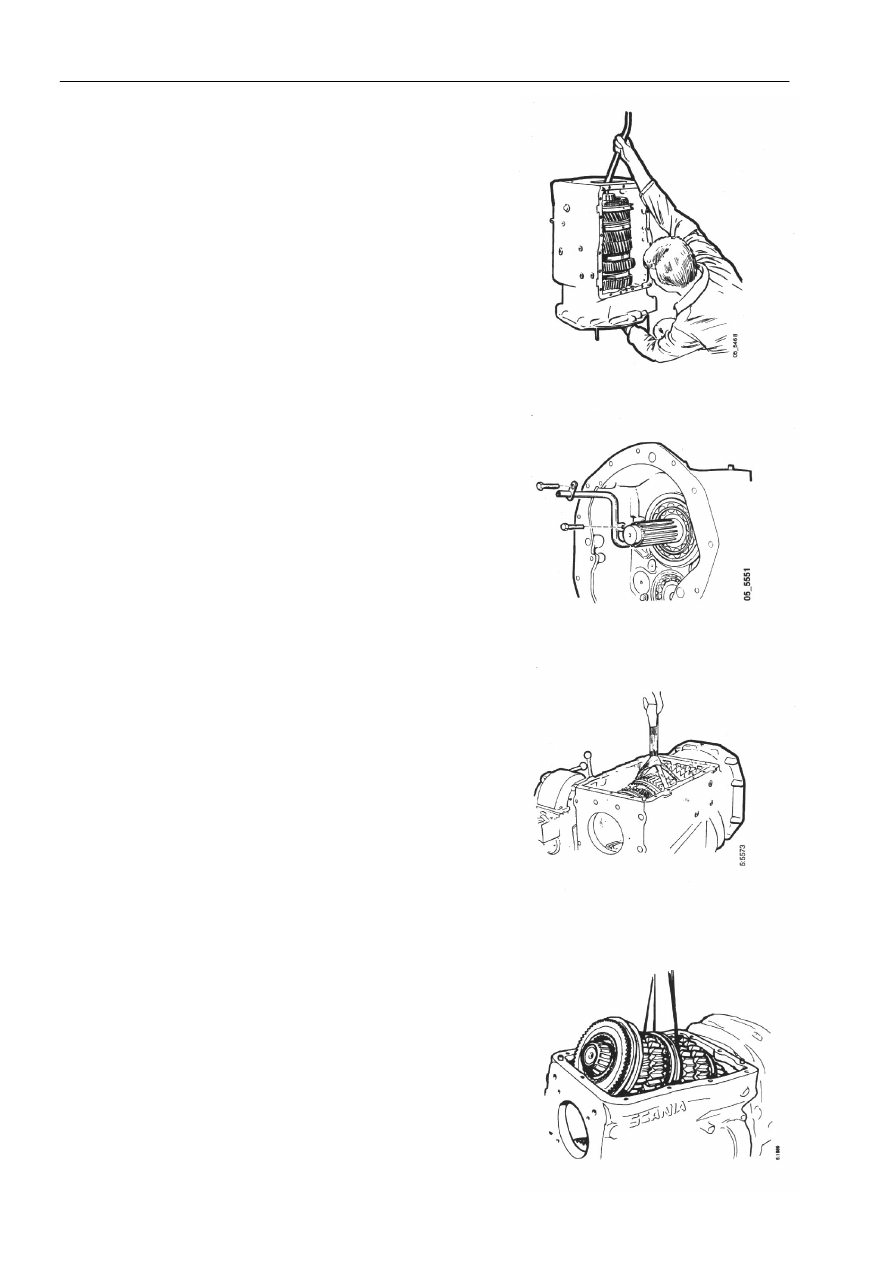

28  Поддев вторичный вал, вынуть наружное кольцо

подшипника.















29  Отвернуть два зажимных болта маслопровода.

Снять маслопровод. Снять расположенную в
передней части распорную втулку и
уплотнительное кольцо, расположенное позади нее.











30  Обвязать подъемный строп вокруг вторичного вала.

31  Развернуть коробку передач на 90

°

.


32  Поднять вторичный вал на высоту, достаточную

для снятия синхронизатора и запорного конуса.









33  Вынуть вторичный вал. Легкое опускание передней

части коробки передач облегчит эту операцию.





Коробка передач



  05:02-02



12


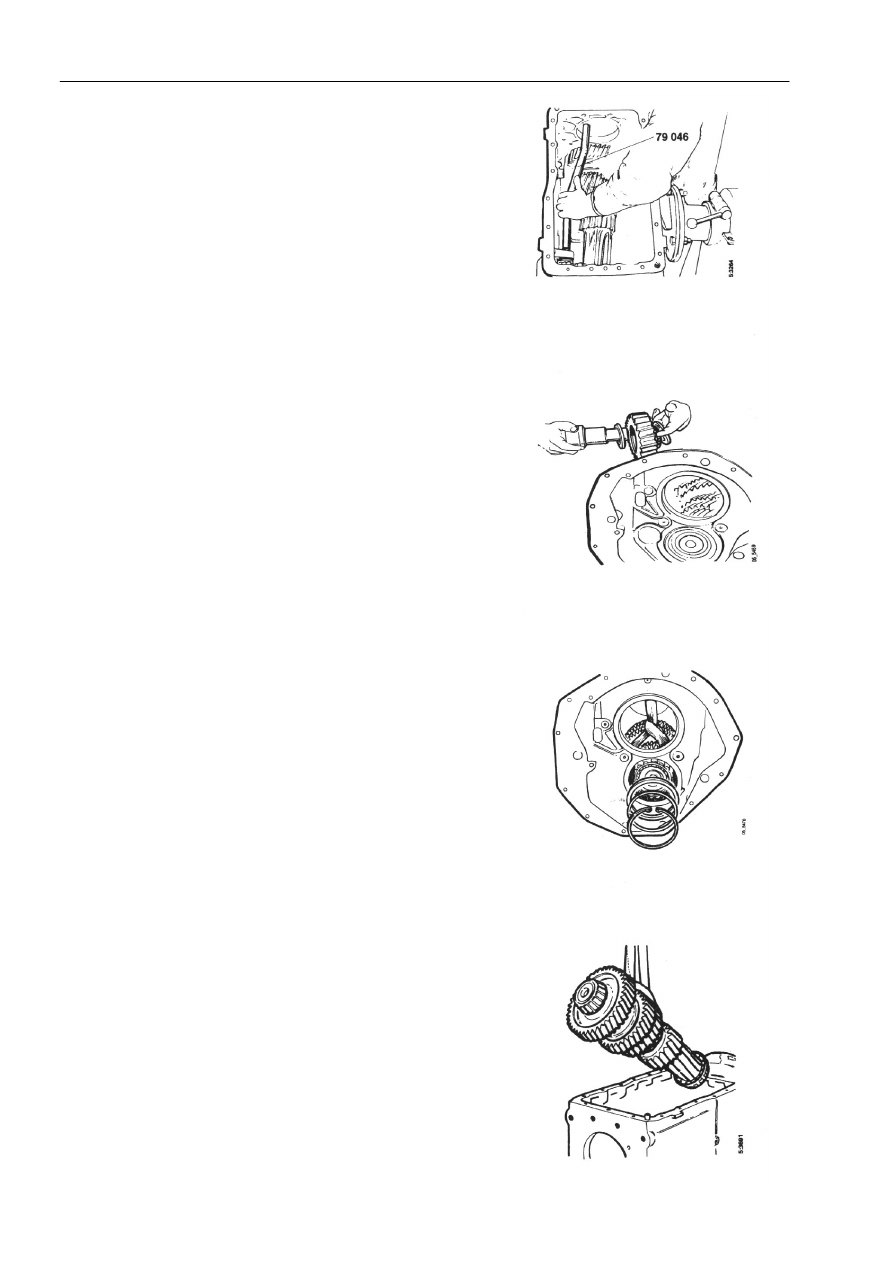

34  Отвернуть зажимной болт вала передачи заднего

хода и вынуть вал через заднюю часть коробки
передач. Использовать оправку 79 046.














35  Снять шайбу, игольчатые подшипники и распорную

деталь.










36  Обвязать подъемный строп вокруг промежуточного

вала. Снять удерживающее кольцо и прокладки.
Использовать клещи для снятия стопорных колец
587 585.


37  Задвинуть промежуточный вал назад и снять кольцо

подшипника.









38  Вынуть вал.







Коробка передач



  05:02-02



13

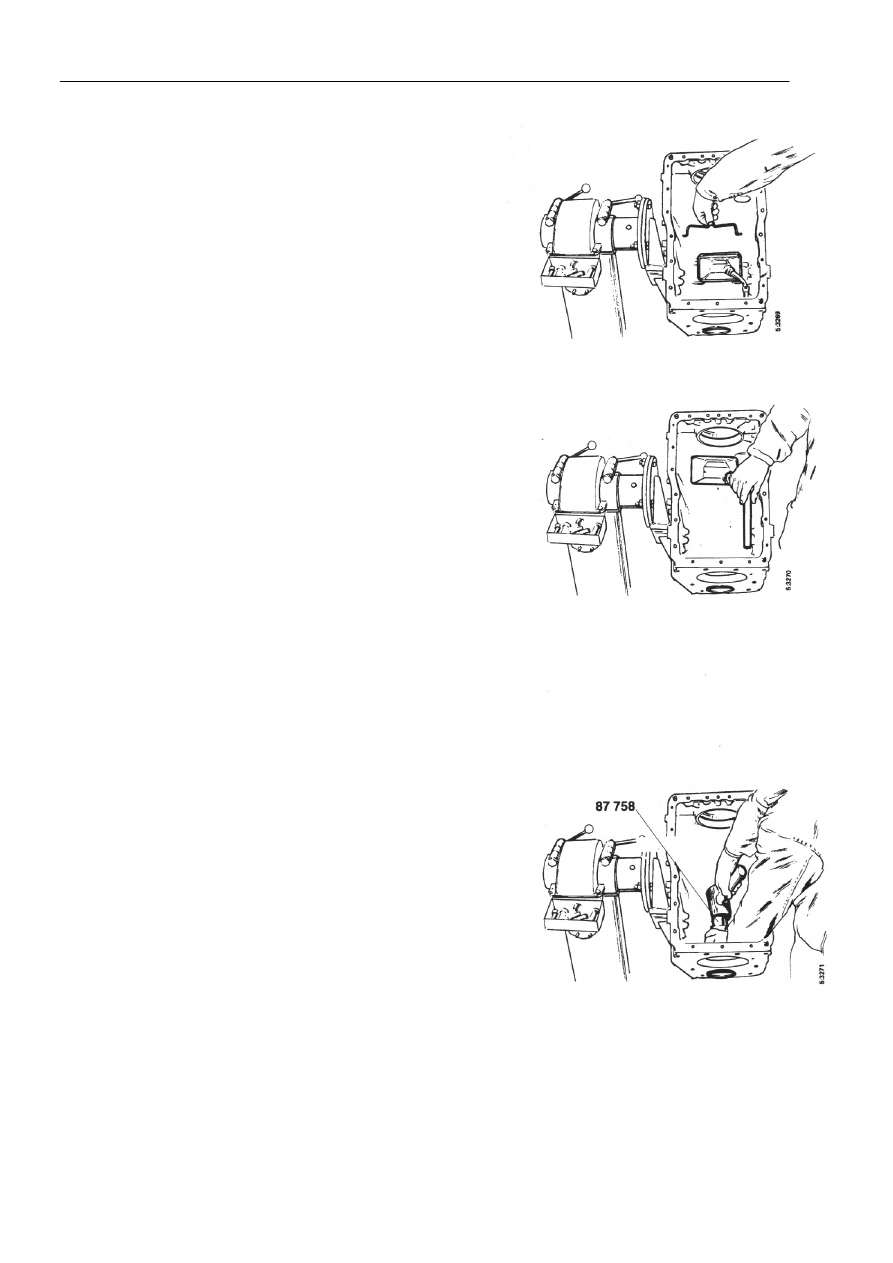

39  Снять уплотнительное кольцо, расположенное в

гнезде заднего подшипника. Снять сетчатый
масляный фильтр с зажимом, распорную втулку и
уплотнительное кольцо.





























40  Извлечь наружное кольцо переднего подшипника

промежуточного вала с помощью оправки 87 758.
Осуществить промывку и продувку картера и
масляных магистралей.
